INA3221 senzor za Arduino za nadzor napona i struje na tri kanala

Módulo INA3221 para Arduino con conexión I2C y tres sensores integrados

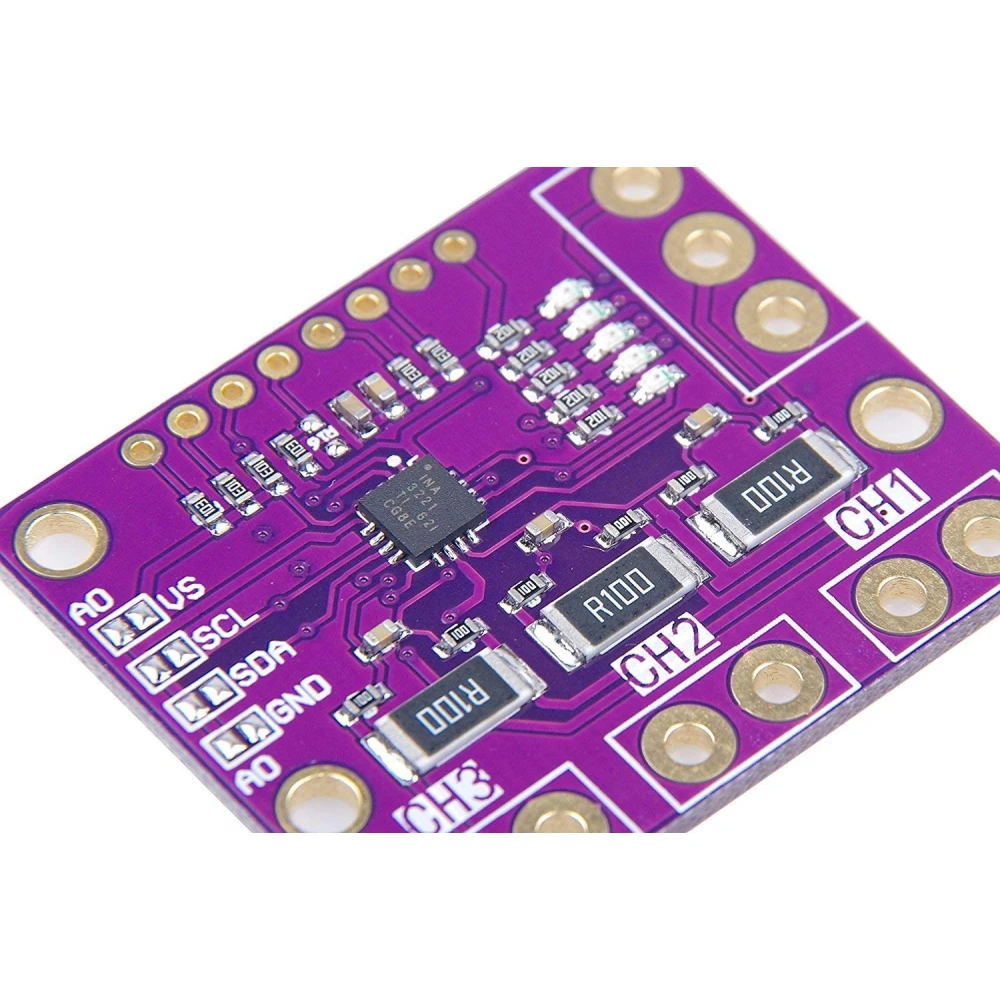

Placa de sensor INA3221 para medición precisa de corriente y voltaje

INA3221 senzor za Arduino za nadzor napona i struje na tri kanala

Name: INA3221 senzor za Arduino za nadzor napona i struje na tri kanala
Brand: satkit
SKU: 1c080606
Price: 6.25 EUR
Availability: InStock

Brend: satkit

Budite prvi koji će recenzirati ovaj proizvod

6,25€

PDV uključen (Bez poreza: 5,00 €)

Na zalihi je još samo 3 kom. — naručite uskoro!

Standardna dostava Pet, Svi 1 - Uto, Svi 5

Ekspresna dostava Sri, Tra 29 - Čet, Tra 30

Povrat u roku od 30 dana

Količina

Besplatan povrat u roku od 30 dana

Sigurna transakcija

Besplatna dostava Dostava od 4,99€

Jednostavan povrat Pravo na povrat u roku od 30 dana

Sigurno plaćanje 100% sigurna naplata

Jamstvo kvalitete Samo originalni proizvodi

INA3221 senzor za Arduino je napredna spojna pločica koja funkcionira kao nasljednik popularnog senzora INA219, kombinirajući tri neovisna senzora INA219 na jednoj pločici. Ovaj modul omogućuje mjerenje napona i struje putem I2C sučelja, što olakšava integraciju u projekte s Arduino i drugim mikrokontrolerima.

S tri integrirana kruga INA219B, INA3221 senzor idealan je za primjene koje zahtijevaju istovremeni nadzor više kanala, kao što su solarni sustavi, baterije i drugi elektronički uređaji kojima je potrebno upravljanje energijom.

Glavne značajke

Nadzor do tri neovisna kanala napona i struje.
Maksimalni mjerljivi napon: 26V.
Standardna maksimalna struja: 3.2A.
Mogućnost zamjene šant otpornika (od 0.1 Ohm do 0.01 Ohm) za mjerenje struja do 32A.
Precizno pojačalo za mjerenje napona na šant otporniku s tolerancijom od 1%.
Rezolucija mjerenja struje od 0.8mA.
I2C komunikacija za jednostavnu integraciju s Arduino i drugim ugrađenim sustavima.

Tipične primjene

Ovaj modul posebno je koristan za:

Nadzor solarnih energetskih sustava, omogućujući kontrolu napona i struje solarnih panela i baterija.
Mjerenje potrošnje struje u elektroničkim projektima i uređajima napajanim baterijama.
Razvoj sustava za upravljanje energijom u Arduino primjenama.

Kompatibilnost

INA3221 senzor kompatibilan je s Arduino i drugim mikrokontrolerima koji podržavaju I2C komunikaciju. Njegov dizajn omogućuje jednostavnu integraciju u sustave za nadzor energije i upravljanje elektroničkim uređajima.

Ovaj modul izvrsna je opcija za one koji traže precizno i kompaktno rješenje za mjerenje napona i struje na više kanala istovremeno.

Istovremeni nadzor 3 kanala napona i struje
Maksimalni mjerljivi napon od 26V
Standardna maksimalna struja od 3.2A, proširivo do 32A promjenom otpornika
Precizno pojačalo sa šant otpornikom od 0.1 Ohm (1%)
Rezolucija mjerenja struje od 0.8mA
I2C komunikacija kompatibilna s Arduino i drugim mikrokontrolerima
Idealno za solarne primjene i nadzor baterija

Pitanja i odgovori kupaca

Koje su glavne prednosti korištenja INA3221 u odnosu na INA219 u projektima nadzora energije?

INA3221 integrira tri neovisna mjerna kanala na jednoj ploči, omogućujući istodobno praćenje do tri izvora (na primjer, više naponskih vodova ili solarni sklop s panelom, baterijom i opterećenjem). To štedi prostor, smanjuje ožičenje i olakšava upravljanje u odnosu na korištenje tri zasebna INA219 modula. Dodatno, INA3221 zadržava visoku rezoluciju i preciznost kao INA219.

S kojim mikrokontrolerima i logičkim naponima je INA3221 kompatibilan putem I2C?

INA3221 radi u rasponu napajanja od 3.0 do 5.5 V, s I2C logičkim razinama kompatibilnima i s 3.3 V i s 5 V kontrolerima, kao što su Arduino, ESP32, Raspberry Pi i STM32. I2C sabirnica obično treba raditi na 100 kHz ili 400 kHz.

Koji je siguran radni raspon za napone i struje te kako utječe zamjena shunt otpornika?

Prema zadanim postavkama podržava do 26 V na svakom kanalu i struje do 3.2 A s ugrađenim shunt otpornikom (0.1 Ω, 1%). Ako se zamijeni otpornikom od 0.01 Ω, raspon struje raste do 32 A, ali rezolucija se smanjuje i raste osjetljivost na šum. Nakon zamjene preporučuje se pažljiva kalibracija i praćenje zagrijavanja vodova i samog otpornika.

Kako se preporučuje ugradnja INA3221 za trajne projekte ili u okruženjima s vibracijama?

Za trajne instalacije preporučuje se učvrstiti INA3221 ploču u kućište ili na bazu pomoću plastičnih ili metalnih odstojnika, uz osiguranje dobre ventilacije. U okruženjima s vibracijama, dodatno učvršćivanje lemnih spojeva i međuspojeva te korištenje kabelskih uvodnica ili silikonskog ljepila na pinovima može smanjiti kvarove zbog pomicanja.

Što je INA3221 senzor za Arduino?

To je modul koji omogućuje mjerenje napona i struje na tri kanala istovremeno putem I2C komunikacije, idealan za projekte s Arduino.

Koja je maksimalna struja koju može mjeriti?

Senzor mjeri do 3.2A sa standardnim otpornikom od 0.1 Ohm, a do 32A ako se zamijeni otpornikom od 0.01 Ohm.

Za koje je primjene ovaj senzor prikladan?

Idealan je za nadzor solarnih sustava, baterija i elektroničkih projekata koji zahtijevaju upravljanje energijom.

Je li kompatibilan s Arduino?

Da, koristi I2C komunikaciju koja je kompatibilna s Arduino i drugim mikrokontrolerima.

Koji je maksimalni napon koji može mjeriti?

Može mjeriti napone do 26V.
