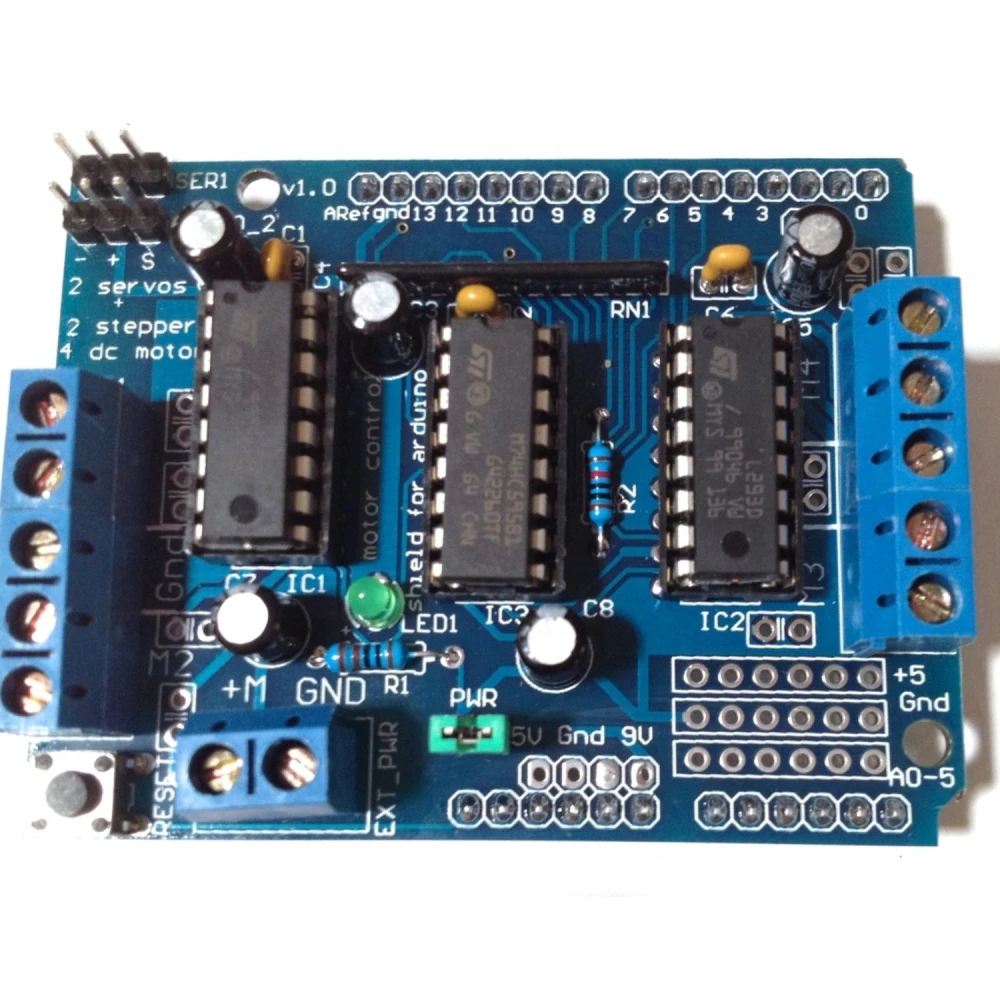

L293d Arduino Shield driver za upravljanje i proširenje DC i stepper motora

Opis proizvoda

L293d Arduino Shield je proširna pločica dizajnirana za učinkovito upravljanje DC motorima i koračnim motorima (stepper) u projektima temeljenima na Arduinu. Ovaj shield omogućuje upravljanje do 4 DC motora ili 2 stepper motora istodobno, što olakšava izradu robotskih sustava i automatizacije s velikom preciznošću i pouzdanošću.

Glavne značajke

• Upravljanje do 4 DC motora u oba smjera s regulacijom brzine od 8 znamenki (0.5% rezolucije).
• Podržava 2 stepper motora s pozitivnim i negativnim upravljanjem te jednostrukim ili dvostrukim korakom.
• Uključuje dva 5V priključka za servomotore, povezane s Arduino timerom visoke rezolucije za precizno upravljanje.
• H-most s 4 kanala temeljen na čipu L293D, sposoban isporučiti do 0.6A po kanalu uz termičku zaštitu od preopterećenja.
• Raspon napajanja za motore od 4.5V do 35V DC, prilagođen različitim vrstama motora.
• Terminalni priključci za spajanje debljih kabela (10-22 AWG), što osigurava sigurno i stabilno povezivanje.
• Ugrađena tipka za resetiranje Arduina, koja olakšava brzo ponovno pokretanje sustava.
• Jamčena kompatibilnost s Arduino Mega, Diecimila, Duemilanove i Uno pločama.
• Kompaktne dimenzije 70 x 55 mm, idealno za projekte s ograničenim prostorom.

Tipične primjene

• Obrazovna robotika i DIY projekti koji zahtijevaju upravljanje motorima.
• Sustavi automatizacije koji trebaju istodobno upravljanje više motora.
• Prototipovi vozila upravljanih Arduinom, uključujući robote s DC motorima i koračnim motorima.
• Upravljanje servomotorima za precizne mehanizme.

Kompatibilnost i uporaba

Ovaj shield kompatibilan je s Arduino Mega, Diecimila, Duemilanove i Uno pločama, što olakšava integraciju u širok raspon projekata. Njegov plug-and-play dizajn omogućuje izravno postavljanje na Arduino ploču bez potrebe za dodatnim kabelima. Osim toga, njegova povezanost s Arduino timerom visoke rezolucije omogućuje napredno upravljanje servomotorima i koračnim motorima.

Za korištenje L293d Arduino Shielda, jednostavno postavite shield na svoju kompatibilnu Arduino ploču i spojite motore na terminalne priključke. Motore možete upravljati putem koda u Arduino IDE okruženju koristeći standardne biblioteke za motore i servomotore.

Tehničke specifikacije

• Driver: L293D
• Napajanje motora: 4.5 - 35V DC
• Maksimalna struja po izlazu: 0.6 Amperios
• Dimenzije: 70 x 55 mm
• Priključci: terminali za kabele 10-22 AWG

Ovaj shield je učinkovito i ekonomično rješenje za one koji žele proširiti mogućnosti upravljanja motorima u svojim Arduino projektima, nudeći robusnost, kompatibilnost i jednostavnost uporabe.

• Upravlja do 4 DC motora ili 2 stepper motora istodobno
• H-most s 4 kanala s L293D čipom i termičkom zaštitom
• Dva 5V priključka za servomotore s vezom na Arduino timer
• Kompatibilan s Arduino Mega, Diecimila, Duemilanove i Uno
• Napajanje motora od 4.5V do 35V DC
• Maksimalna struja od 0.6A po izlazu
• Terminali za deblje kabele (10-22 AWG)
• Ugrađena tipka za resetiranje Arduina
• Kompaktne dimenzije 70x55 mm
