MPR121 Breakout V12 kapacitivni dodirni senzor za Arduino s I2C sučeljem
Brend: satkit
2,63€
PDV uključen (Bez poreza: 2,10 €)
Ograničena zaliha
Standardna dostava
Pet, Svi 1 - Uto, Svi 5
Ekspresna dostava
Sri, Tra 29 - Čet, Tra 30
Povrat u roku od 30 dana
Besplatan povrat u roku od 30 dana
Sigurna transakcija
Share:
Besplatna dostava
Dostava od 4,99€
Jednostavan povrat
Pravo na povrat u roku od 30 dana
Sigurno plaćanje
100% sigurna naplata
Jamstvo kvalitete
Samo originalni proizvodi
Opis proizvoda:

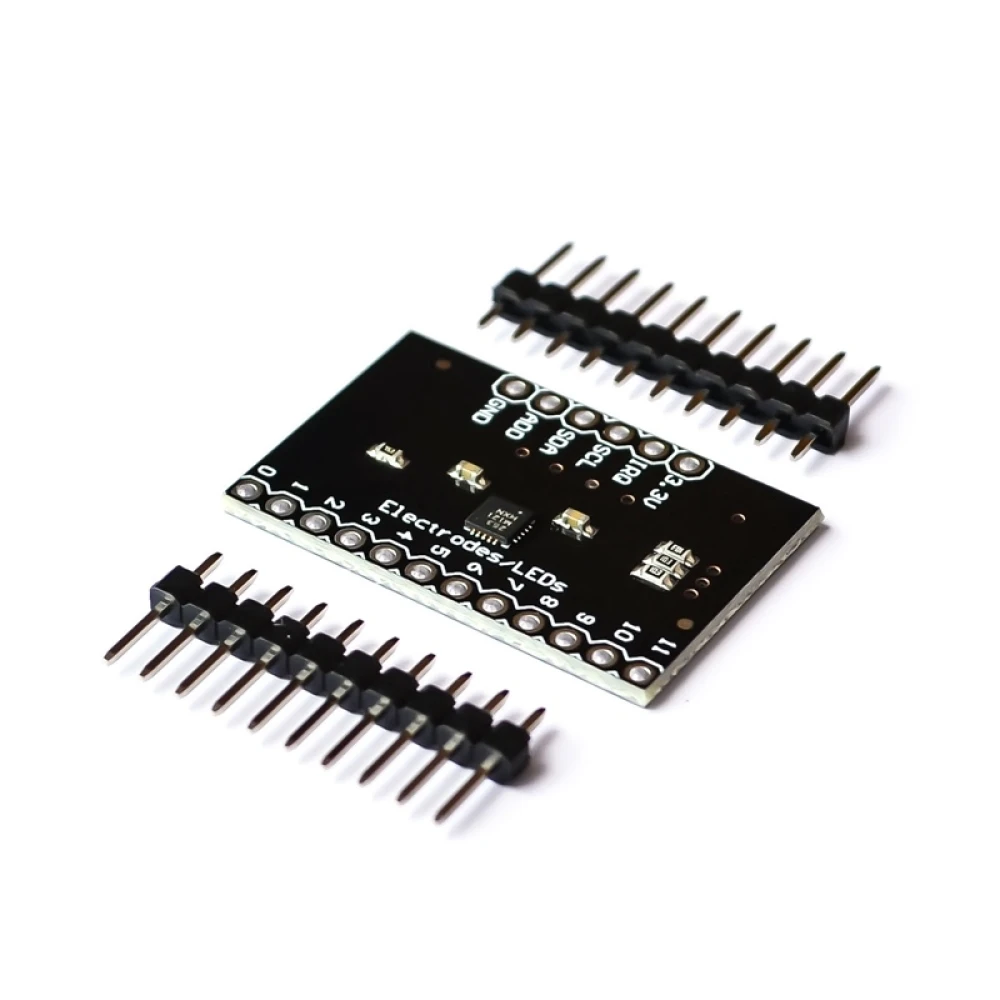

MPR121 Breakout V12 je modul dizajniran za upravljanje kapacitivnim dodirnim senzorima putem I2C sučelja, posebno kompatibilan s Arduino platformama. Ovaj modul omogućuje detekciju dodira do dvanaest pojedinačnih elektroda i trinaeste simulirane elektrode, nudeći svestrano rješenje za projekte interakcije dodirom.
Ključne značajke i specifikacije:
- Upravljač kapacitivnog dodirnog senzora s I2C sučeljem.
- Mogućnost upravljanja s do 12 pojedinačnih elektroda i dodatnom simuliranom elektrodom.
- Uključuje 8 LED izlaznih pinova koji se mogu koristiti za upravljanje LED diodama kada nisu konfigurirani kao elektrode.

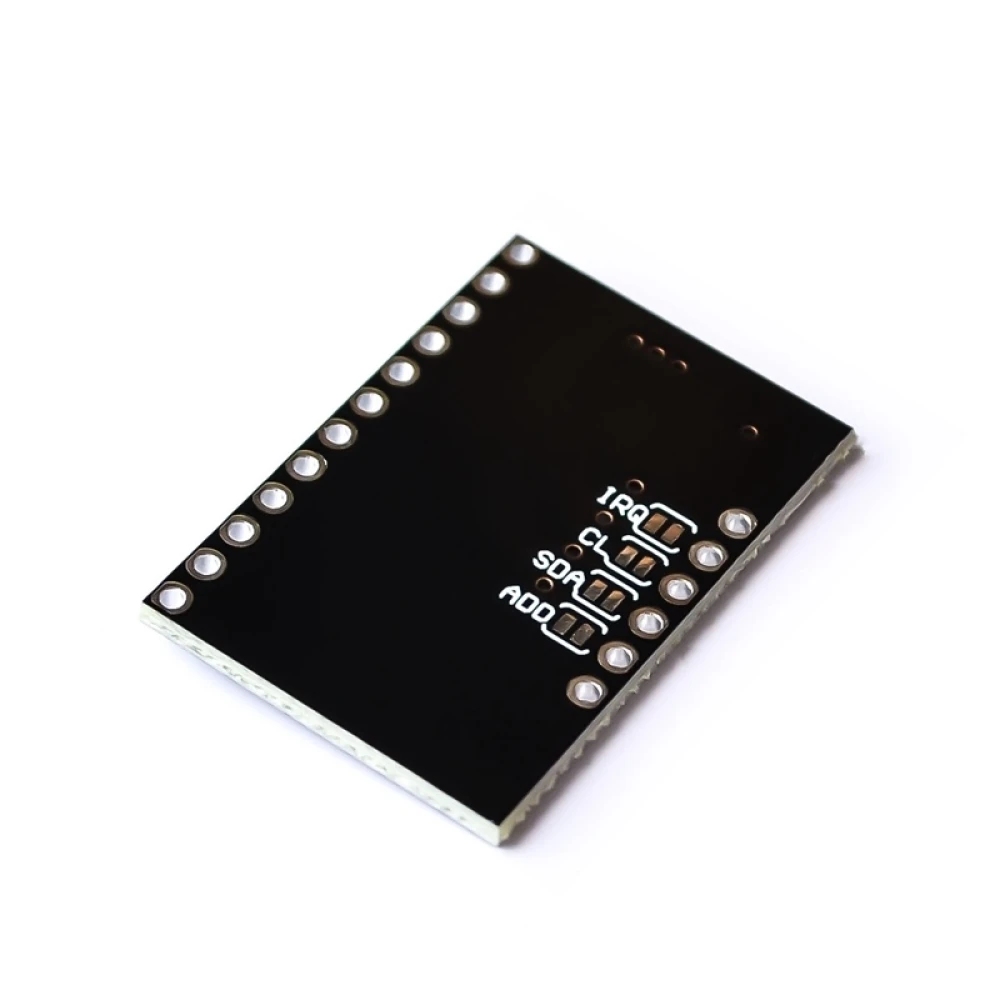

- Četiri jumpera na donjoj strani pločice za konfiguraciju I2C adrese (zadana adresa 0x5A) i 10k pull-up otpornici na SDA, SCL i pin za prekid.
- Radni napon između 2.5 i 3.6 VDC; nema regulaciju na pločici.
- Pin VREG je spojen na masu preko kondenzatora od 0.1uF, što ograničava način rada s niskim naponom bez preinaka.
Tipične primjene:
- Primjena u Arduino projektima koji zahtijevaju preciznu i osjetljivu detekciju dodira.
- Izrada prilagođenih kapacitivnih dodirnih tipkovnica.
- Upravljanje uređajima putem dodirnih gesti ili kapacitivnih ulaza.
- Integracija u interaktivne i automatizacijske sustave kojima su potrebni dodirni ulazi bez mehaničkog kontakta.
Kompatibilnost:
Ovaj modul kompatibilan je s Arduino pločicama koje podržavaju I2C komunikaciju i radne napone između 2.5 i 3.6 VDC. Važno je provjeriti da su napajanje i spojevi ispravno konfigurirani kako bi se izbjeglo oštećenje uređaja.
- Upravlja s do 12 pojedinačnih dodirnih elektroda i jednom simuliranom elektrodom.
- I2C sučelje za učinkovitu komunikaciju s Arduino pločicama.
- Osam pinova za LED upravljanje, podesivih prema potrebi.
- Četiri jumpera za podešavanje I2C adrese i pull-up otpornika.
- Radni napon između 2.5 i 3.6 VDC, bez integrirane regulacije.
- Idealno za projekte detekcije dodira i kapacitivne tipkovnice.
Pitanja i odgovori kupaca
Koji su materijali, dimenzije i težina MPR121 Breakout V12 i što dolazi u kutiji?

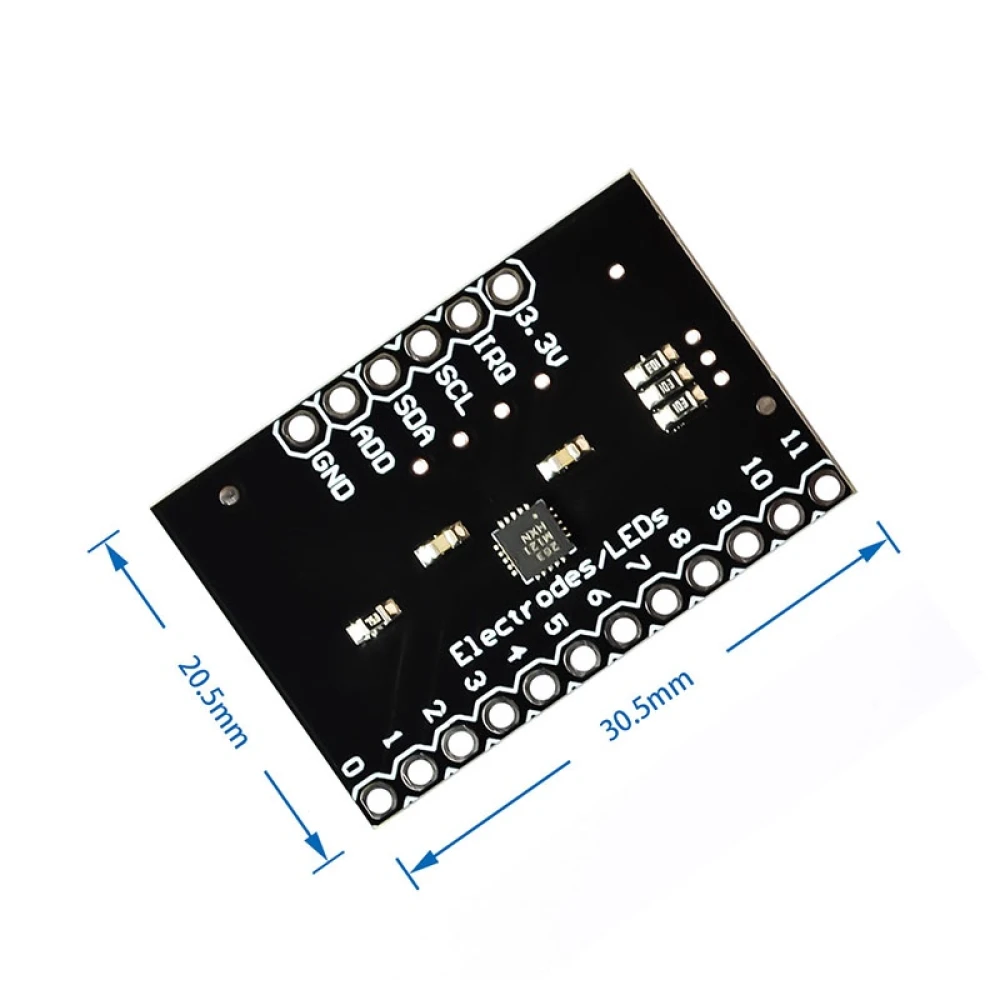

Ploča je izrađena od standardnog FR4 PCB-a sa SMD komponentama. Približne dimenzije su 29 mm x 21 mm x 2 mm, a težina je manja od 5 g. Paket obično uključuje samo unaprijed zalemljenu PCB pločicu; konektori i kabeli najčešće nisu uključeni.
Koja su ograničenja u okruženjima s visokom vlagom ili elektromagnetskim smetnjama?
Performanse MPR121 mogu biti pogođene u vlažnim okruženjima ili pri jakom elektromagnetskom šumu, jer okolišna kapacitivnost može promijeniti osjetljivost i uzrokovati lažne pozitivne rezultate ili pogreške u detekciji. Preporučuje se odgovarajući dizajn PCB-a i fizička izolacija radi poboljšanja pouzdanosti u takvim uvjetima.
Koji je preporučeni postupak za rješavanje čestih I2C komunikacijskih grešaka s ovim senzorom?
Provjerite imaju li pinovi SDA i SCL aktivirane pull-up otpornike od 10 kΩ ili po potrebi spojite vanjske. Pobrinite se da I2C adresa (zadano 0x5A) nije u konfliktu s drugim uređajima i da je radni napon 3.3 V. Ako problem i dalje postoji, provjerite integritet vodova i pravilno uzemljite neiskorištene elektrode.
Što je MPR121 Breakout V12?
To je modul upravljača kapacitivnog dodirnog senzora koji koristi I2C sučelje za upravljanje s do 12 dodirnih elektroda i jednom simuliranom elektrodom, kompatibilan s Arduino pločicama.
Koji je odgovarajući napon napajanja za ovaj modul?
Modul se treba napajati naponom između 2.5 i 3.6 VDC, jer nema integriranu regulaciju na pločici.
Mogu li promijeniti I2C adresu modula?
Da, zadana I2C adresa je 0x5A, ali se može promijeniti otvaranjem i podešavanjem jumpera na pločici koji povezuju pin ADD.
Čemu služe LED izlazni pinovi?
Osam pinova može upravljati LED diodama kada nisu konfigurirani kao dodirne elektrode, što omogućuje vizualne indikacije u projektu.
Je li kompatibilan sa svakom Arduino pločicom?
Kompatibilan je s Arduino pločicama koje podržavaju I2C komunikaciju i rade unutar navedenog raspona napona.
