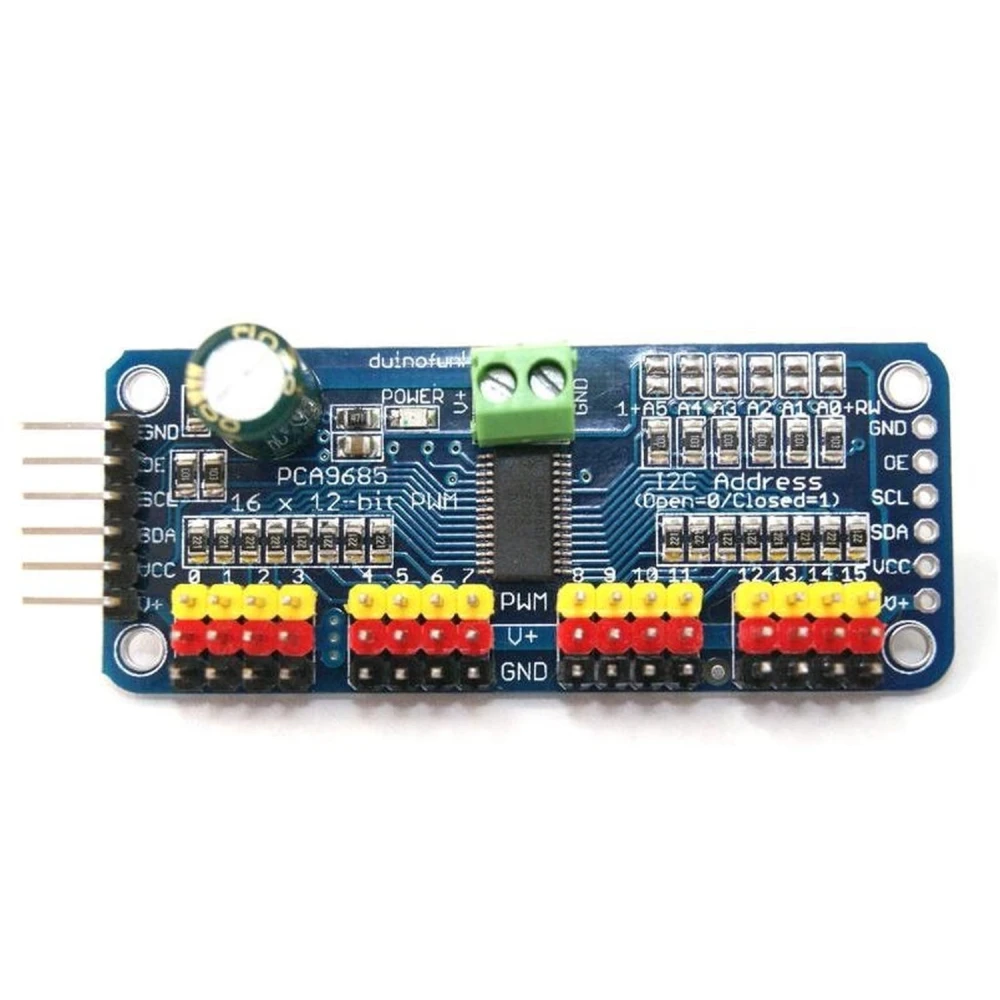

PCA9685 16-kanalni servo kontroler 12-bit PWM I2C kompatibilan s Arduino

Name: PCA9685 16-kanalni servo kontroler 12-bit PWM I2C kompatibilan s Arduino
Brand: satkit
SKU: N010205-PCA9685
Price: 7.24 EUR
Availability: InStock

Brend: satkit

Budite prvi koji će recenzirati ovaj proizvod

7,24€

PDV uključen (Bez poreza: 5,79 €)

Količinski popusti

Količina	Cijena	Spremi
2+	6,50 €	-10%

Na zalihi je još samo 3 kom. — naručite uskoro!

Standardna dostava Čet, Tra 30 - Pon, Svi 4

Ekspresna dostava Uto, Tra 28 - Sri, Tra 29

Povrat u roku od 30 dana

Količina

Besplatan povrat u roku od 30 dana

Sigurna transakcija

Besplatna dostava Dostava od 4,99€

Jednostavan povrat Pravo na povrat u roku od 30 dana

Sigurno plaćanje 100% sigurna naplata

Jamstvo kvalitete Samo originalni proizvodi

PCA9685 16-kanalni servo kontroler 12-bit PWM I2C je elektronički modul dizajniran za jednostavno upravljanje više servomotora putem učinkovitog i preciznog I2C sučelja. Kompatibilan s Arduino, ovaj kontroler omogućuje upravljanje do 16 PWM izlaza koristeći samo dva pina mikrokontrolera, optimizirajući upotrebu resursa i pojednostavljujući ožičenje.

Ključne značajke:

Upravljanje 16 PWM kanala: Omogućuje istovremeno upravljanje do 16 serva ili PWM izlaza.
12-bitna rezolucija: Pruža finu rezoluciju za svaki izlaz, što odgovara približno 4 mikrosekunde rezolucije pri 60 Hz, idealno za glatko i precizno upravljanje servomotorima.
I2C sučelje s ugrađenim satom: Ne zahtijeva da mikrokontroler šalje signal sata, što smanjuje procesorsko opterećenje.
Kaskadno povezivanje modula: Može se povezati do 62 modula u seriju, omogućujući upravljanje do 992 PWM izlaza s jednog I2C sabirnice.
Fleksibilno napajanje: Radi s 5V i može se upravljati s mikrokontrolera od 3.3V, s izlazima koji podržavaju do 6V.
Konfiguracija izlaza: Izlazi se mogu konfigurirati u push-pull ili open-drain načinu rada za različite primjene.
Pin za omogućavanje: Omogućuje brzo deaktiviranje svih izlaza za veću kontrolu i sigurnost.
Ugrađeni otpornici od 220 ohmios: Olakšavaju upravljanje LED izlazima bez dodatnih komponenti.

Tipične primjene:

Upravljanje više servomotora u robotima i projektima automatizacije.
LED rasvjetni projekti s preciznim PWM upravljanjem.
Primjene koje zahtijevaju proširenje broja PWM izlaza na mikrokontrolerima kao što je Arduino.

Kompatibilnost: Ovaj kontroler je potpuno kompatibilan s Arduino platformama i drugim mikrokontrolerima koji podržavaju I2C komunikaciju, što olakšava integraciju u elektroničke i robotske projekte.

Sadržaj pakiranja:

1 x PCA9685 16-kanalni servo kontroler 12-bit PWM I2C kompatibilan s Arduino.

Upravljajte do 16 serva s samo dva I2C pina
12-bitna rezolucija za precizno upravljanje servima
Omogućuje kaskadno povezivanje do 62 modula za 992 PWM izlaza
I2C sučelje s ugrađenim satom, bez dodatnog opterećenja za mikrokontroler
Napajanje 5V, kompatibilno s mikrokontrolerima od 3.3V
PWM frekvencija podesiva do 1.6 KHz
Izlazi podesivi u push-pull ili open-drain načinu rada
Pin za omogućavanje za brzo deaktiviranje svih izlaza
Otpornici od 220 ohm za izravno upravljanje LED diodama

Pitanja i odgovori kupaca

Koje su maksimalne vrijednosti napona i struje koje podnose izlazi modula?

Izlazi mogu podnijeti do 6 V i maksimalnu preporučenu struju od približno 25 mA po kanalu, ograničenu ugrađenim otpornicima od 220 Ω. Za veća opterećenja (na primjer, veće servo motore), potrebno je vanjsko napajanje opterećenja, a PCA9685 koristiti samo kao generator PWM signala.

Koji raspon PWM frekvencija podržava modul i kako to utječe na upravljanje servima i LED-icama?

Modul podržava PWM frekvencije od približno 24 Hz do 1,6 kHz, podesive softverski. Za standardne servomotore preporučuje se rad na 50–60 Hz kako bi se izbjeglo pregrijavanje i vibracije; za LED-ice se može koristiti viša frekvencija kako bi se izbjeglo vidljivo treperenje. Promjena frekvencije utječe na vremensku rezoluciju i može zahtijevati prilagodbu koda prema vrsti opterećenja.

Kako se PCA9685 kontroler spaja na Arduino?

Spaja se putem I2C sučelja koristeći SDA i SCL pinove Arduina, što omogućuje upravljanje do 16 serva s samo dva pina.

Koliko serva mogu upravljati ovim modulom?

Može upravljati do 16 serva po modulu, a moguće je kaskadno povezati do 62 modula za ukupno 992 serva.

Koji napon napajanja zahtijeva kontroler?

Kontroler radi s napajanjem od 5V i može se upravljati s mikrokontrolera koji rade na 3.3V.

Je li ovaj kontroler kompatibilan s drugim mikrokontrolerima osim Arduina?

Da, kompatibilan je sa svakim mikrokontrolerom koji podržava I2C komunikaciju, ne samo s Arduino.

Čemu služi pin za omogućavanje na PCA9685?

Pin za omogućavanje omogućuje brzo deaktiviranje svih PWM izlaza radi veće kontrole i sigurnosti u projektu.
