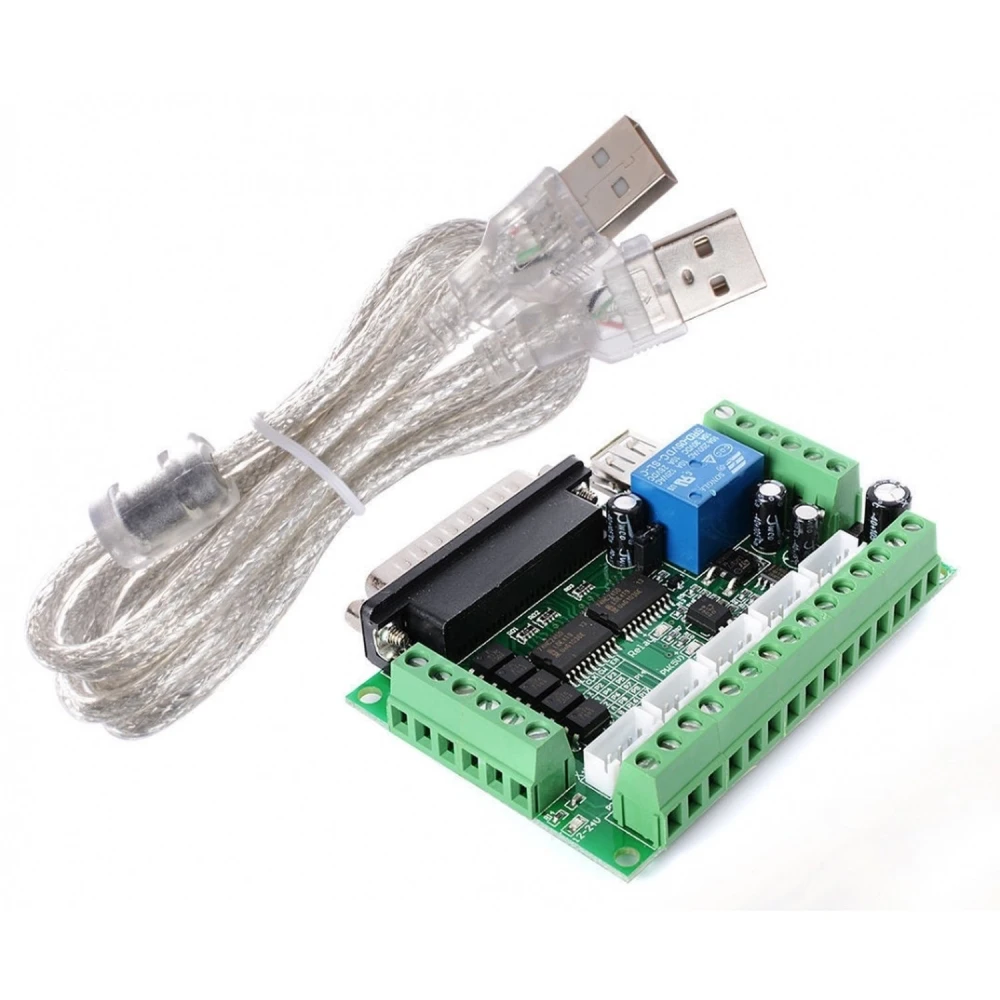

Mach3 USB CNC upravljačka ploča 5 osi za koračni motor

Name: Mach3 USB CNC upravljačka ploča 5 osi za koračni motor
Brand: satkit
SKU: N010206-CONTROLADOR-MACH-3
Price: 10.00 EUR
Availability: InStock

Brend: satkit

Budite prvi koji će recenzirati ovaj proizvod

10,00€

PDV uključen (Bez poreza: 8,00 €)

Količinski popusti

Količina	Cijena	Spremi
2+	9,60 €	-4%
10+	8,83 €	-12%
20+	8,20 €	-18%

Na zalihi je još samo 5 kom. — naručite uskoro!

Standardna dostava Čet, Tra 30 - Pon, Svi 4

Ekspresna dostava Uto, Tra 28 - Sri, Tra 29

Povrat u roku od 30 dana

Količina

Besplatan povrat u roku od 30 dana

Sigurna transakcija

Besplatna dostava Dostava od 4,99€

Jednostavan povrat Pravo na povrat u roku od 30 dana

Sigurno plaćanje 100% sigurna naplata

Jamstvo kvalitete Samo originalni proizvodi

Mach3 USB CNC upravljačka ploča 5 osi je adapter dizajniran za upravljanje koračnim motorima u CNC sustavima putem softvera Mach3 i drugih programa za numeričko upravljanje koji koriste paralelni port. Ova je ploča idealna za korisnike koji traže pouzdano i zaštićeno rješenje za upravljanje do 5 osi s preciznošću i sigurnošću.

Kompatibilnost: Radi s Mach3 i drugim softverima za numeričko upravljanje putem paralelnog porta, što olakšava integraciju u postojeće CNC sustave.
Napredna zaštita: Ima neovisan sustav zaštite za USB napajanje i napajanje perifernih uređaja, čime se osigurava integritet opreme i sprječava oštećenje zbog obrnutog polariteta.
Napon perifernih uređaja: Podržava napone između 12 i 24V sa zaštitom od obrnutog spajanja, što jamči siguran i stabilan rad.
Zaštita paralelnog porta: Ima integralnu zaštitu između ulaznih signala i upravljačkog kruga radi zaštite paralelnog porta kontrolera.
Upravljanje izlazima: Svi izlazi kontroliraju se prekidačem na izlazu P17, što omogućuje učinkovito upravljanje signalima.
Izolirani analogni izlaz: Uključuje izolirani analogni izlaz napona 0-10V putem optokaplera, kojim se može upravljati putem analognog sučelnog pretvarača za regulaciju brzine vretena (izlaz P1).
Upravljanje 5 osi: Otvara 17 dostupnih portova s optokaplerom za upravljanje koračnim motorima 5 osi, idealno za složene CNC konfiguracije.
PWM izlaz: Izlaz P1 može se koristiti kao PWM za upravljanje regulatorom vretena putem optokaplera.
Ulazne razine: Kompatibilna je s ulaznim razinama zajedničke katode ili zajedničke anode na 5V za jednostavnu integraciju s različitim sustavima.

Tipična uporaba: Ova je ploča savršena za radionice i korisnike koji trebaju upravljati CNC strojevima s 5 osi i koračnim motorima, uz preciznu i sigurnu kontrolu kretanja i brzine.

Kompatibilnost i pribor: Isporučuje se s USB kabelom za jednostavno izravno povezivanje s računalom i stabilnu komunikaciju sa softverom Mach3.

Sadržaj pakiranja:

1 x CNC upravljačka ploča 5 osi za koračne motore kompatibilna s Mach3
1 x USB kabel

Uz ovu upravljačku ploču dobit ćete robustan i zaštićen uređaj koji olakšava implementaciju i upravljanje naprednim CNC sustavima s Mach3 i drugim kompatibilnim programima.

Kompatibilna sa softverom Mach3 i numeričkim upravljanjem putem paralelnog porta
Neovisna zaštita za USB napajanje i periferne uređaje
Napon perifernih uređaja 12-24V sa zaštitom od obrnutog spajanja
Integralna zaštita za paralelni port
Izlazi kontrolirani prekidačem na izlazu P17
Izolirani analogni izlaz 0-10V za kontrolu brzine vretena
Upravljanje 5 osi s 17 dostupnih portova putem optokaplera
PWM izlaz na P1 za upravljanje regulatorom vretena
Kompatibilna s ulaznim razinama zajedničke katode ili zajedničke anode na 5V
Uključuje USB kabel za izravno povezivanje

Pitanja i odgovori kupaca

Koje su dimenzije, težina i glavni materijali pločice koja je uključena?

Pločica ima približne dimenzije 100 mm x 70 mm x 15 mm i težinu od 120 g (bez pakiranja). Izrađena je od PCB stakloplastike (FR4) s elektroničkim komponentama za površinsku montažu i terminalnim blokovima za jednostavno ožičenje.

Koji su operativni sustavi i verzije Mach3 kompatibilni? Jesu li uključeni USB driveri?

Pločica je dizajnirana za rad s Mach3 i drugim CNC softverom putem paralelnog porta na Windows sustavima (XP, 7, 8, 10 32-bit). Priloženi USB kabel služi samo za napajanje, ne za prijenos podataka, pa nisu potrebni niti su uključeni posebni USB driveri.

Je li moguće upravljati brzinom vretena putem analognog izlaza 0-10V i kolika je preciznost tog signala?

Da, analogni izlaz 0-10V omogućuje upravljanje brzinom kompatibilnih vretena putem odgovarajućeg pretvarača. Signal je izoliran optokaplerom, a njegova preciznost ovisi o dizajnu sklopa, s tipičnom tolerancijom od ±0,2V, što je prikladno za većinu uobičajenih VFD pretvarača.

Koje električne zaštite uključuje i što se događa u slučaju pogrešnog spajanja napajanja od 12-24V?

Pločica ima zaštitu od obrnutog polariteta na ulazu napajanja 12-24V, kao i optokaplere za izolaciju upravljačkih signala. U slučaju pogrešnog spajanja polariteta, sustav sprječava trajna oštećenja, ali se preporučuje provjeriti spojeve prije uključivanja.

Je li ova ploča kompatibilna sa softverom Mach3?

Da, ova upravljačka ploča kompatibilna je s Mach3 i drugim programima za numeričko upravljanje koji koriste paralelni port.

Koji napon podržavaju periferni uređaji povezani na ovu ploču?

Periferni uređaji mogu raditi s naponima između 12 i 24V, uz zaštitu od obrnutog polariteta.

Dolazi li s USB kabelom za povezivanje?

Da, paket uključuje USB kabel za povezivanje ploče s računalom.

Koliko osi može upravljati ova ploča?

Može upravljati do 5 osi putem svojih 17 dostupnih portova s optokaplerom.

Kakvu zaštitu ima ploča?

Ima neovisnu zaštitu za USB napajanje i periferne uređaje, kao i integralnu zaštitu za paralelni port radi sprječavanja oštećenja.
