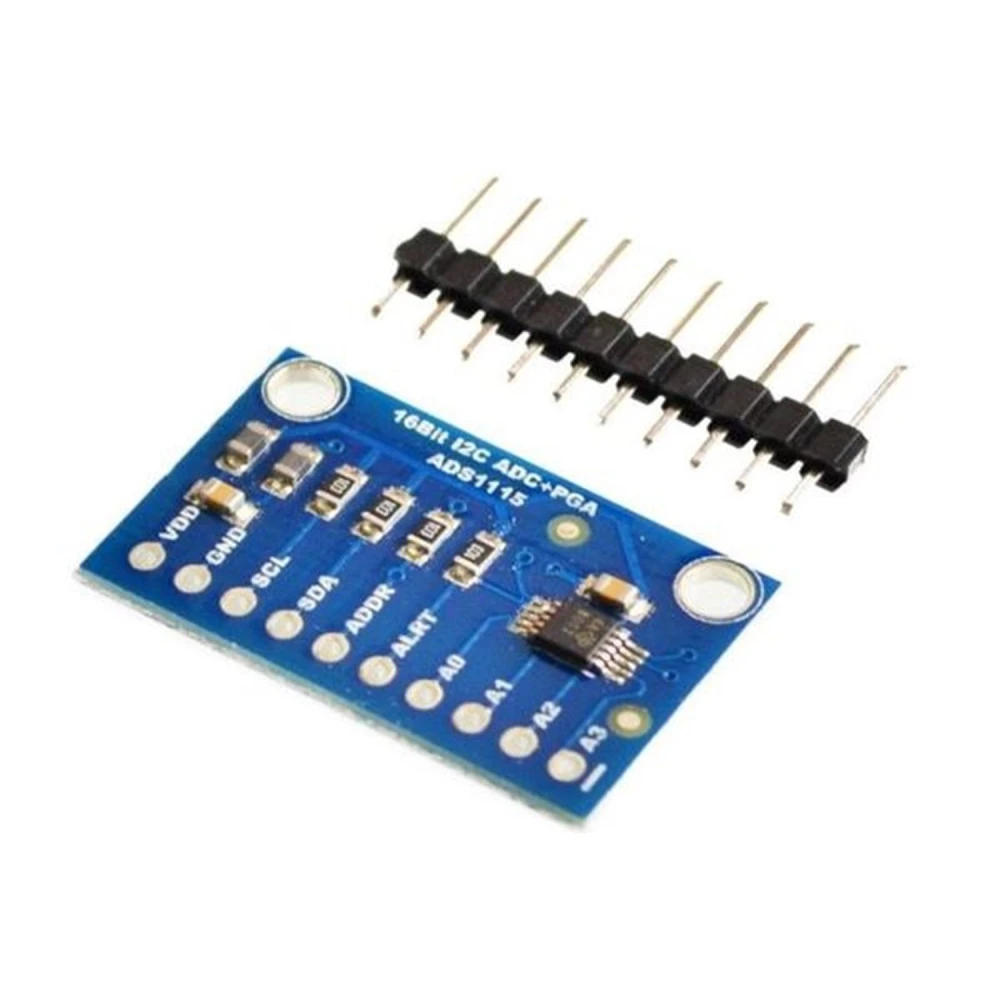

ADS1115 Arduino ADC modul 4 kanala 16 Bit I2C s pojačalom

Name: ADS1115 Arduino ADC modul 4 kanala 16 Bit I2C s pojačalom
Brand: satkit
SKU: G000101--ADS1115-conversor
Price: 5.00 EUR
Availability: InStock

Brend: satkit

Budite prvi koji će recenzirati ovaj proizvod

5,00€

PDV uključen (Bez poreza: 4,00 €)

Količinski popusti

Količina	Cijena	Spremi
2+	4,80 €	-4%
10+	4,55 €	-9%
20+	4,00 €	-20%

Na zalihi - Šalje se odmah

Standardna dostava Čet, Tra 30 - Pon, Svi 4

Ekspresna dostava Uto, Tra 28 - Sri, Tra 29

Povrat u roku od 30 dana

Količina

Besplatan povrat u roku od 30 dana

Sigurna transakcija

Besplatna dostava Dostava od 4,99€

Jednostavan povrat Pravo na povrat u roku od 30 dana

Sigurno plaćanje 100% sigurna naplata

Jamstvo kvalitete Samo originalni proizvodi

ADS1115 Arduino modul ADC 4 kanala je vanjski analogno-digitalni pretvarač koji se jednostavno povezuje s mikrokontrolerima poput Arduina putem I2C sučelja. Ovaj modul nudi četiri analogna ulazna kanala s 16-bitnom rezolucijom, omogućujući precizna i pouzdana mjerenja za vaše projekte elektronike i automatizacije.

Ovaj modul ističe se ugrađenim pojačalom, koje poboljšava osjetljivost i omogućuje preciznije otkrivanje signala niskog napona. Osim toga, ADS1115 ima četiri adrese koje se mogu odabrati putem pina ADDRESS, što olakšava povezivanje više modula na istu I2C sabirnicu.

Glavne značajke:

Rezolucija ADC-a: 16 bits (15 bits za mjerenje i 1 bit za predznak)
Komunikacijsko sučelje: I2C
Dostupni kanali: 4 analogna ulaza (AN0, AN1, AN2, AN3) ili 2 diferencijalna ulaza
Ulazni napon: 2.0 do 5.5 V
Ulazni napon po kanalu: 0 do VDD
Potrošnja u kontinuiranom načinu rada: približno 150 µA
Programabilna brzina uzorkovanja: između 8 i 860 uzoraka u sekundi (sps)
Veličina modula: približno 17 x 28 x 0.1 mm
Veličina pinova: približno 11 x 25 mm

Tipične primjene:

Precizno mjerenje analognih senzora u Arduino projektima
Očitavanje signala niskog napona ili signala s negativnim vrijednostima
Primjene koje zahtijevaju visoku rezoluciju i preciznost pri prikupljanju podataka
Automatizacija i industrijska kontrola u manjem opsegu

Kompatibilnost: Kompatibilan s Arduino pločama i drugim mikrokontrolerima koji podržavaju I2C komunikaciju. Jednostavna integracija omogućuje proširenje kapaciteta analognih ulaza i poboljšanje preciznosti u odnosu na interne Arduino ADC-ove.

Sadržaj pakiranja:

1 x ADS1115 Pro ADC modul s 4 kanala, 16 bits, I2C sučeljem i pojačalom

Ovaj modul idealno je rješenje za one koji žele poboljšati preciznost analognih mjerenja u elektroničkim projektima, rasteretiti glavni procesor i olakšati očitavanje složenih ili slabih signala.

16-bitna rezolucija ADC-a za precizna mjerenja
I2C sučelje za jednostavno povezivanje s Arduinom
4 analogna kanala ili 2 diferencijalna za više ulaza
Ugrađeno pojačalo za slabe signale
Ulazni napon između 2.0 i 5.5 V kompatibilan s Arduinom
Podesiva brzina uzorkovanja između 8 i 860 sps
Niska potrošnja u kontinuiranom načinu rada (150 µA)
Kompaktna veličina za jednostavnu integraciju u projekte

Pitanja i odgovori kupaca

Koje su dimenzije i točna težina ADS1115 modula uključenog u paket?

ADS1115 modul mjeri približno 28 mm duljine, 17 mm širine i 1 mm debljine. Pinovi strše oko 11 x 25 mm. Težina je manja od 5 grama, uzimajući u obzir odsutnost kućišta i lagane materijale tipične za tiskane pločice.

Koje mjere opreza treba poduzeti kako bi se izbjegla oštećenja od prenapona na analognim ulazima?

Analogni ulazi prihvaćaju raspon od 0 do VDD (najviše napajanje koje je spojeno), ili ograničeno konfiguracijom pojačanja. Nikada ne smiju premašiti napon napajanja niti se smiju primjenjivati negativni signali (osim u diferencijalnom načinu rada, prema ograničenjima iz datasheeta). Preporučuje se koristiti djelitelje napona ili kondicionere ako senzor premašuje taj raspon.

Koja je maksimalna brzina uzorkovanja i kako se uspoređuje s drugim sličnim I2C opcijama?

ADS1115 omogućuje programiranje brzine između 8 i 860 uzoraka u sekundi (sps) po kanalu. Time je iznad 12-bitnih I2C ADC-ova poput ADS1015, ali ispod SPI rješenja koja mogu premašiti 1000 sps. Ako vam je prioritet preciznost umjesto brzine, ADS1115 je uravnotežen izbor za mjerenja visoke rezolucije s umjerenom brzinom.

Kako se ADS1115 povezuje s Arduinom?

ADS1115 se povezuje s Arduinom putem I2C sučelja koristeći pinove SDA i SCL, uz pin ADDRESS za odabir adrese uređaja.

Koje prednosti ADS1115 ima u odnosu na interni ADC Arduina?

ADS1115 nudi veću rezoluciju (16 bits umjesto 10 bits), veću preciznost i mogućnost mjerenja negativnih signala, što ga čini idealnim za primjene koje zahtijevaju visoku točnost.

Koliko analognih kanala ima ADS1115 modul?

ADS1115 modul ima 4 analogna kanala koji se mogu koristiti kao pojedinačni ulazi ili kao 2 diferencijalna ulaza.

Koji raspon napona može mjeriti ADS1115?

ADS1115 može mjeriti ulazne napone od 0 do napona napajanja, koji može biti između 2.0 i 5.5 V.

Ima li modul ugrađeno pojačalo?

Da, ADS1115 Pro uključuje pojačalo koje omogućuje veću osjetljivost za signale niskog napona.
