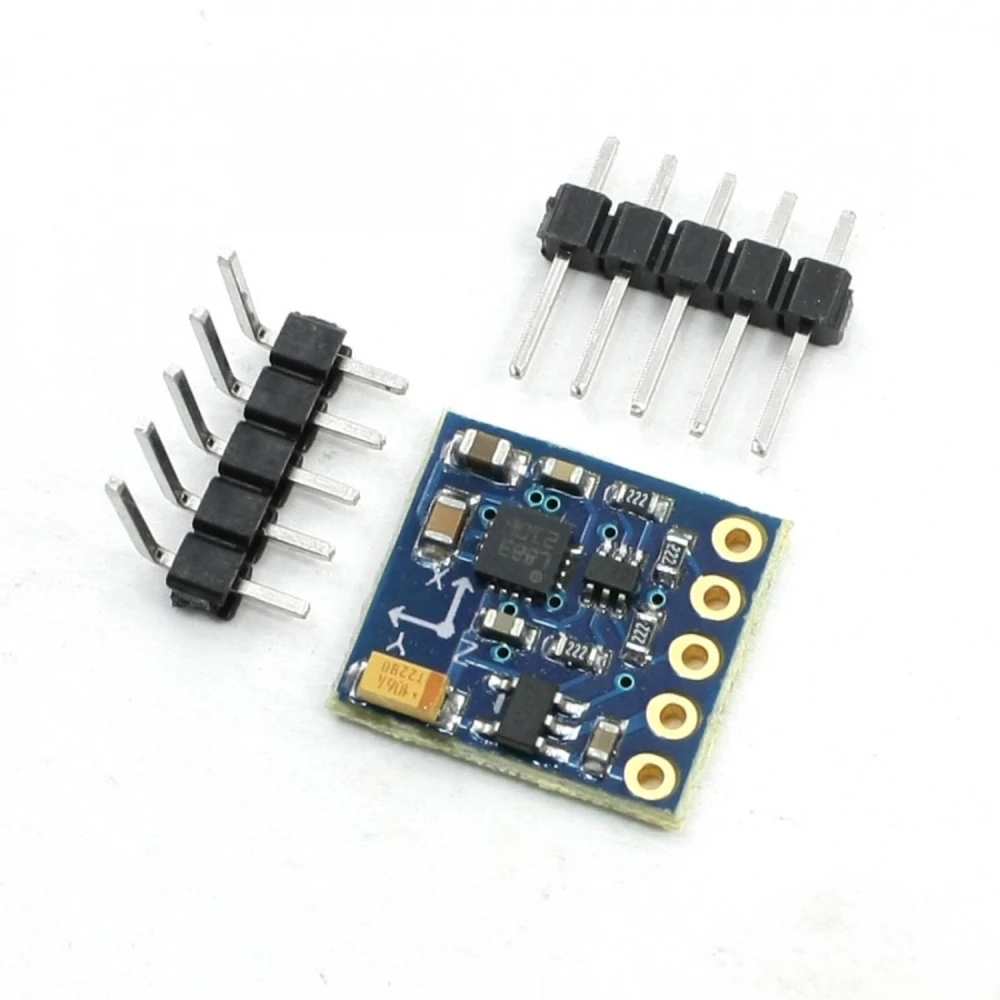

HMC5883L GY271 3-osni magnetometar kompatibilan s Arduino

Name: HMC5883L GY271 3-osni magnetometar kompatibilan s Arduino
Brand: satkit
SKU: Y020105-gy-271
Price: 3.74 EUR
Availability: InStock

Brend: satkit

Budite prvi koji će recenzirati ovaj proizvod

3,74€

PDV uključen (Bez poreza: 2,99 €)

Ograničena zaliha

Standardna dostava Pet, Svi 1 - Uto, Svi 5

Ekspresna dostava Sri, Tra 29 - Čet, Tra 30

Povrat u roku od 30 dana

Količina

Besplatan povrat u roku od 30 dana

Sigurna transakcija

Besplatna dostava Dostava od 4,99€

Jednostavan povrat Pravo na povrat u roku od 30 dana

Sigurno plaćanje 100% sigurna naplata

Jamstvo kvalitete Samo originalni proizvodi

HMC5883L GY271 kompas modul je trodimenzionalni magnetometarski senzor koji integrira tri senzora magnetskog polja na osima X, Y i Z. Ovaj uređaj koristi HMC5883L čip s 12-bitnim ADC pretvaračem i komunikacijom putem 2-žičane I2C sabirnice, što olakšava povezivanje i upotrebu s mikrokontrolerima kao što su Arduino, PIC ili Freescale.

Ovaj modul je savršen za primjene koje zahtijevaju precizno otkrivanje Zemljinog magnetskog polja, omogućujući izračun apsolutne orijentacije uređaja pomoću trigonometrijskih izračuna. Široko se koristi u projektima automatizacije, robotike, bespilotnih vozila i quadcoptera.

Napajanje: 3V do 5V
Sučelje: I2C
Model: GY-271
Čip: HMC5883L
Točnost mjerenja: ±2º
Tip: Digitalni kompas
Niska potrošnja energije
Raspon mjerenja: ±1,3 do 8 Gauss
Rezolucija: 5 mili Gauss
Dimenzije: 14 mm x 15 mm
Uključuje dvije trake pinova za montažu: jednu ravnu i jednu pod 90º

Ovaj senzor kompatibilan je s većinom Arduino pločica i može se jednostavno integrirati u projekte koji zahtijevaju prostornu orijentaciju ili detekciju magnetskog polja. Njegova niska potrošnja i kompaktna veličina čine ga idealnim za prijenosne uređaje i ugrađene sustave.

Primjeri upotrebe uključuju:

Digitalni kompasi za mobilne robote
Navigacijski sustavi za dronove i bespilotna vozila
Projekti automatizacije koji zahtijevaju detekciju orijentacije
Nadzor magnetskih polja u industrijskim ili obrazovnim okruženjima

Zahvaljujući I2C sučelju, modul omogućuje jednostavnu i brzu komunikaciju s mikrokontrolerima, olakšavajući programiranje i integraciju u projekte elektronike i robotike.

3-osni magnetometarski senzor s HMC5883L čipom
Komunikacija putem I2C sučelja kompatibilnog s Arduino
Točnost mjerenja od ±2º za pouzdanu orijentaciju
Niska potrošnja energije idealna za prijenosne projekte
Raspon mjerenja od ±1,3 do 8 Gauss s rezolucijom od 5 mili Gauss
Uključuje dvije trake pinova za fleksibilnu montažu
Kompaktne dimenzije 14 mm x 15 mm
Kompatibilan s mikrokontrolerima Arduino, PIC i Freescale

Pitanja i odgovori kupaca

Koje prednosti nudi HMC5883L u odnosu na druge magnetometre za Arduino?

HMC5883L se ističe niskom potrošnjom energije, visokom rezolucijom (5 mGauss) i preciznošću od ±2°, što olakšava primjene gdje su brzi odziv i ušteda energije ključni. U odnosu na alternative poput QMC5883 ili MPU9250, preferira se kada su standardna I2C kompatibilnost i jednostavna integracija prioritet, iako njegov mjerni raspon (±1,3–8 Gauss) može biti manji od senzora za okruženja s jakim magnetskim poljem.

Koje su dimenzije i težina modula i koji pribor dolazi u kutiji?

Modul mjeri 14 mm x 15 mm, vrlo je kompaktan i lagan; tipična težina je manja od 5 g. Paket uključuje glavni senzor GY-271 s čipom HMC5883L i dvije trake pinova (jednu ravnu i jednu pod kutom od 90°) za fleksibilne mogućnosti montaže na breadboard ili PCB-ove.

Koje električne i naponske zahtjeve trebam uzeti u obzir za instalaciju?

Modul radi s napajanjem od 3 V do 5 V DC, pa je izravno kompatibilan s većinom Arduino ploča, STM32 i drugih mikrokontrolera tih logičkih razina. I2C sabirnica zahtijeva pull-up otpornike na SDA i SCL ako nisu integrirani na vašoj ploči. Ne koristiti napone izvan tog raspona kako bi se izbjegla trajna oštećenja.

Postoje li preporuke za kalibraciju i optimizaciju točnosti senzora u stvarnim projektima?

Za maksimalnu preciznost preporučuje se provesti 'hard iron' i 'soft iron' kalibraciju radi kompenzacije izobličenja uzrokovanih obližnjim metalnim komponentama i parazitskim magnetskim poljima. Izbjegavajte ugradnju blizu električnih motora ili magneta. Idealno, senzor montirajte vodoravno i pokrenite kalibracijske rutine u konačnom okruženju uređaja.

Kolika je trajnost i treba li magnetometar ikakvo održavanje?

HMC5883L je čvrsti uređaj bez pokretnih dijelova, pa ne zahtijeva periodično održavanje. Njegova trajnost premašuje 10 godina u normalnim uvjetima (0–70 °C, vlaga < 85%). Preporučuje se izbjegavati izlaganje tekućinama i udarcima koji mogu oštetiti pločicu ili lemove.

S kojim je mikrokontrolerima kompatibilan HMC5883L GY271 modul?

Modul je kompatibilan s mikrokontrolerima koji podržavaju I2C komunikaciju, kao što su Arduino, PIC i Freescale.

Koji je raspon napona za napajanje ovog modula?

Modul radi s naponom napajanja između 3V i 5V.

Koliku točnost ima digitalni kompas modula?

Točnost mjerenja je ±2 stupnja, što je prikladno za primjene orijentacije.

Kako se modul povezuje s Arduinom?

Povezuje se putem I2C sabirnice koristeći SDA i SCL pinove Arduina za prijenos podataka.

Dolazi li s priborom za montažu?

Da, uključuje dvije trake pinova za montažu, jednu ravnu i jednu pod kutom od 90 stupnjeva.
