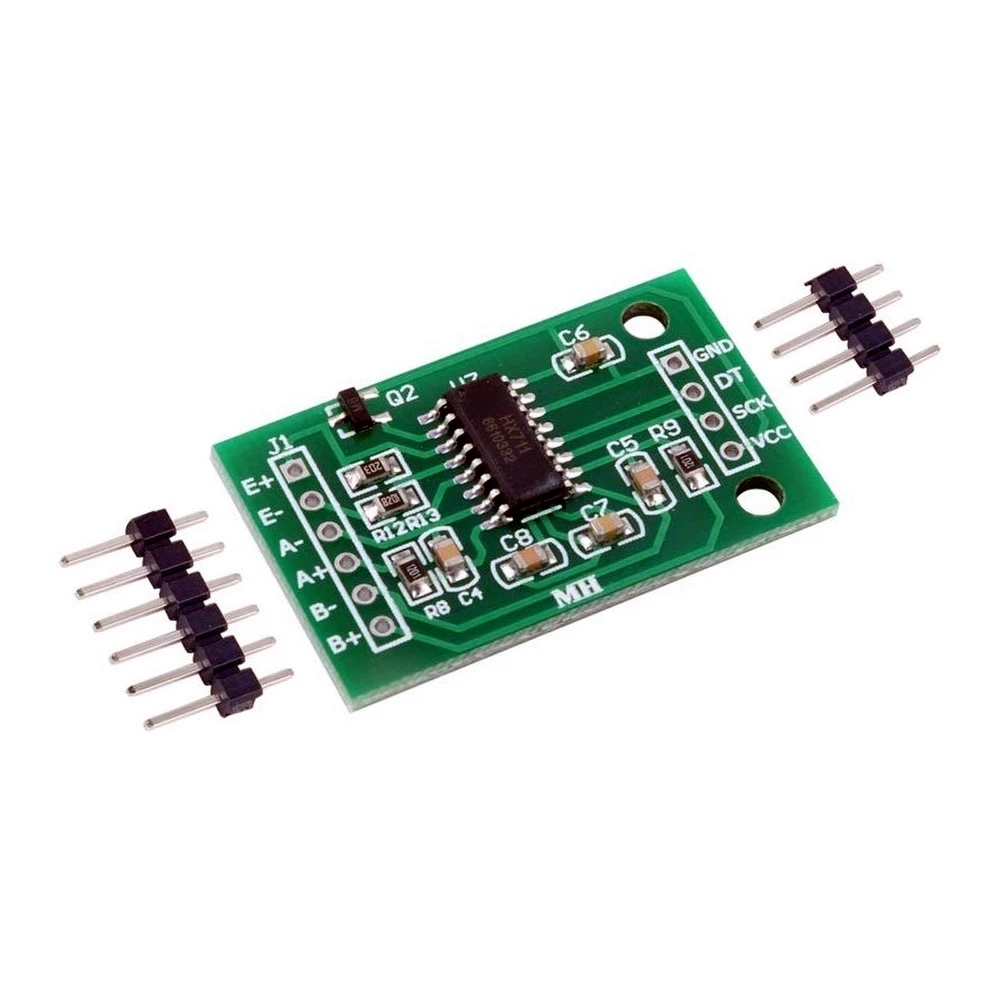

HX711 senzor za vaganje Arduino - 24Bit A/D modul visoke preciznosti
Brend: satkit
Spremi 18% Bilo: 2,50 €
2,05€
PDV uključen (Bez poreza: 1,64 €)
Ograničena zaliha
Standardna dostava
Pet, Svi 1 - Uto, Svi 5
Ekspresna dostava
Sri, Tra 29 - Čet, Tra 30
Povrat u roku od 30 dana
Besplatan povrat u roku od 30 dana
Sigurna transakcija
Share:
Besplatna dostava
Dostava od 4,99€
Jednostavan povrat
Pravo na povrat u roku od 30 dana
Sigurno plaćanje
100% sigurna naplata
Jamstvo kvalitete
Samo originalni proizvodi

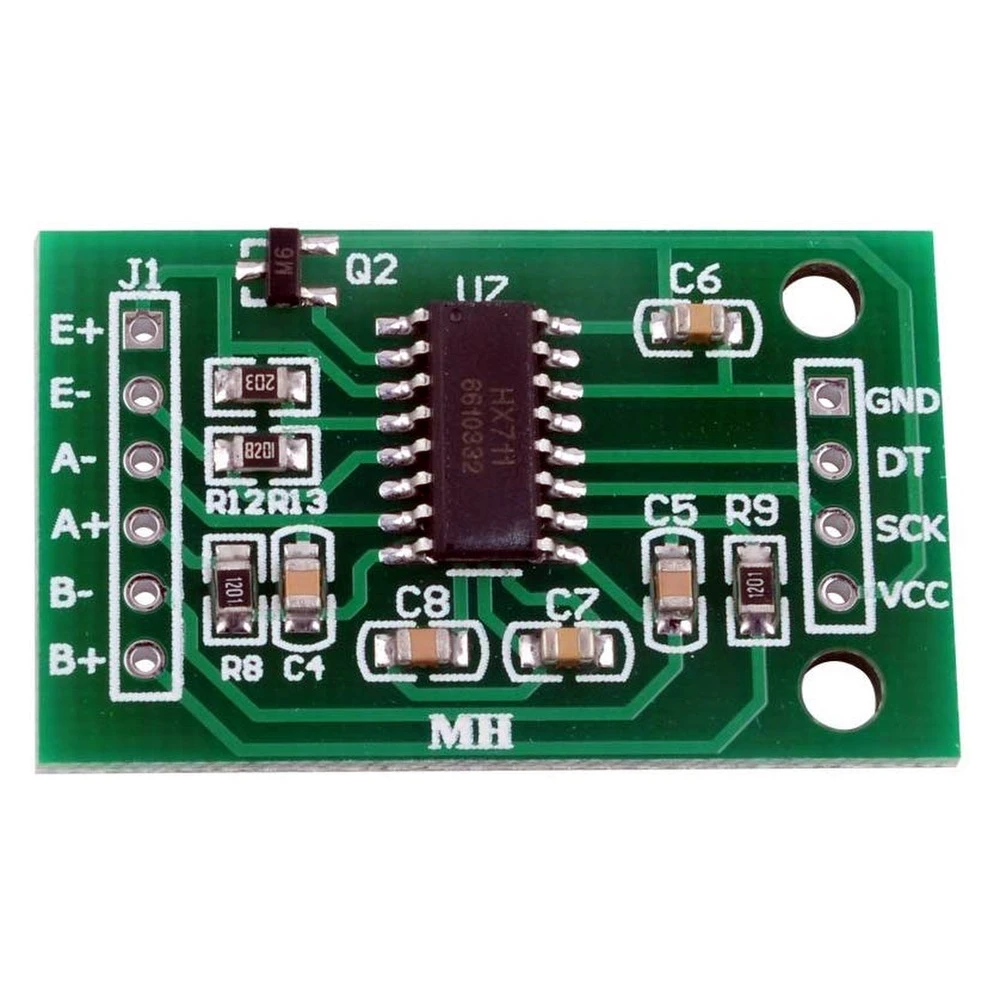

El HX711 senzor za vaganje Arduino je modul za pretvorbu analogno-digitalnog signala (A/D) dizajniran za primjene visoke preciznosti u mjerenju težine i tlaka. Ovaj modul koristi 24-bitni pretvornik koji omogućuje točna i pouzdana očitanja, idealno za projekte s Arduino i drugim mikrokontrolerima.
Ovaj modul ima dva selektivna diferencijalna analogna ulazna kanala, što omogućuje povezivanje različitih senzora tlaka ili mjernih ćelija. Integrira programabilno pojačalo pojačanja (PGA) s opcijama pojačanja 32, 64 i 128, koje poboljšava osjetljivost i preciznost mjerenja.
Glavne značajke:
- Dva diferencijalna ulazna kanala za fleksibilnost pri korištenju senzora.
- Aktivno PGA pojačalo niske razine šuma sa selektivnim pojačanjem (32, 64, 128).
- Integrirani regulator napajanja za ADC i mjernu ćeliju.
- Interni oscilator koji ne zahtijeva vanjske komponente, uz mogućnost vanjskog kristala.
- Automatsko resetiranje pri uključivanju modula.
- Jednostavno serijsko digitalno sučelje, upravljano pinovima bez potrebe za složenim programiranjem.
- Odabriva izlazna brzina: 10 uzoraka u sekundi (SPS) ili 80 SPS.
- Istodobno odbijanje smetnji od 50 i 60 Hz za veću stabilnost.
- Niska potrošnja struje: manje od 1.5 mA u normalnom radu.
- Raspon radnog napona: 2.6 V do 5.5 V, kompatibilno s Arduino.
- Raspon radne temperature: -20 °C do +85 °C.
Tipične primjene:
- Dizajn i izrada elektroničkih vaga visoke preciznosti.
- Mjerenje tlaka u senzorima tipa mosta.
- Elektronički i robotski projekti s Arduino koji zahtijevaju precizno analogno mjerenje.
- Integracija u industrijske sustave upravljanja i nadzora.
Ovaj modul kompatibilan je s Arduino pločama i drugim mikrokontrolerima koji podržavaju serijsku digitalnu komunikaciju. Njegova niska cijena i visoka preciznost čine ga izvrsnim izborom za developere i hobiste koji traže pouzdan senzor za vaganje i tlak.

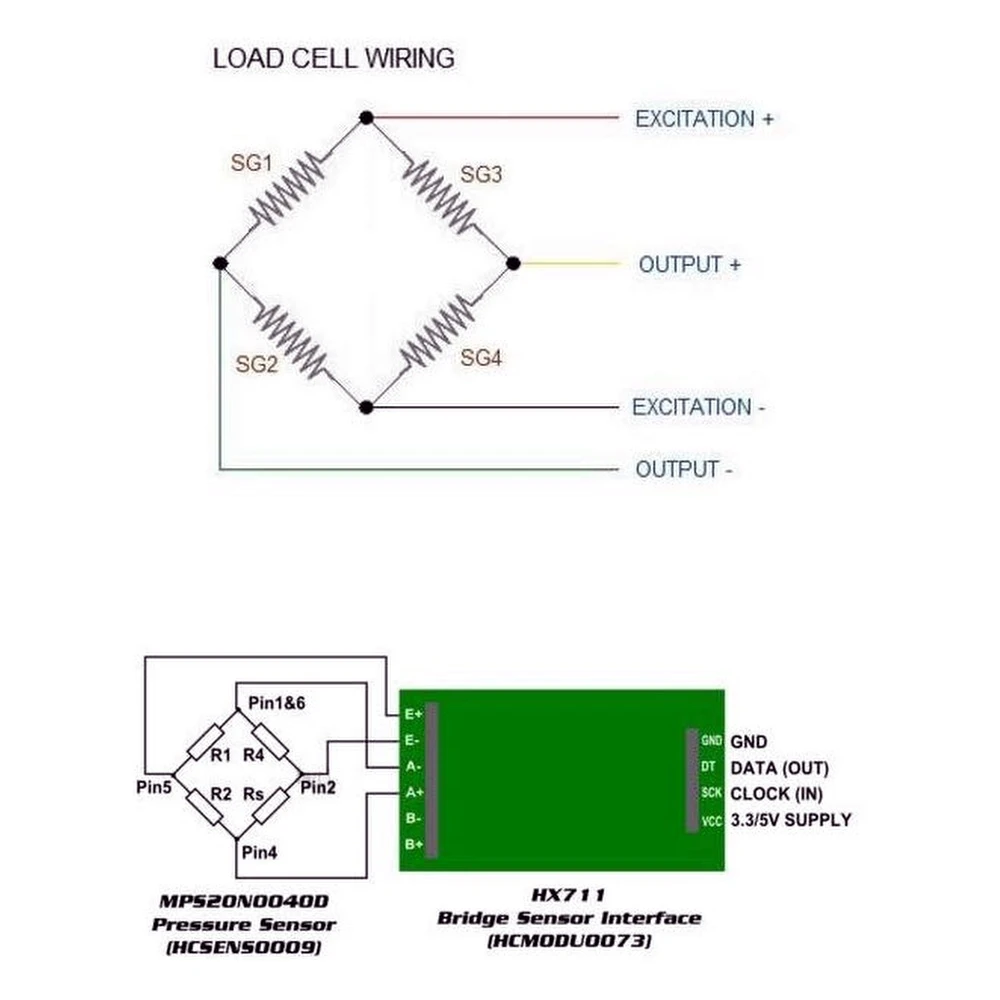

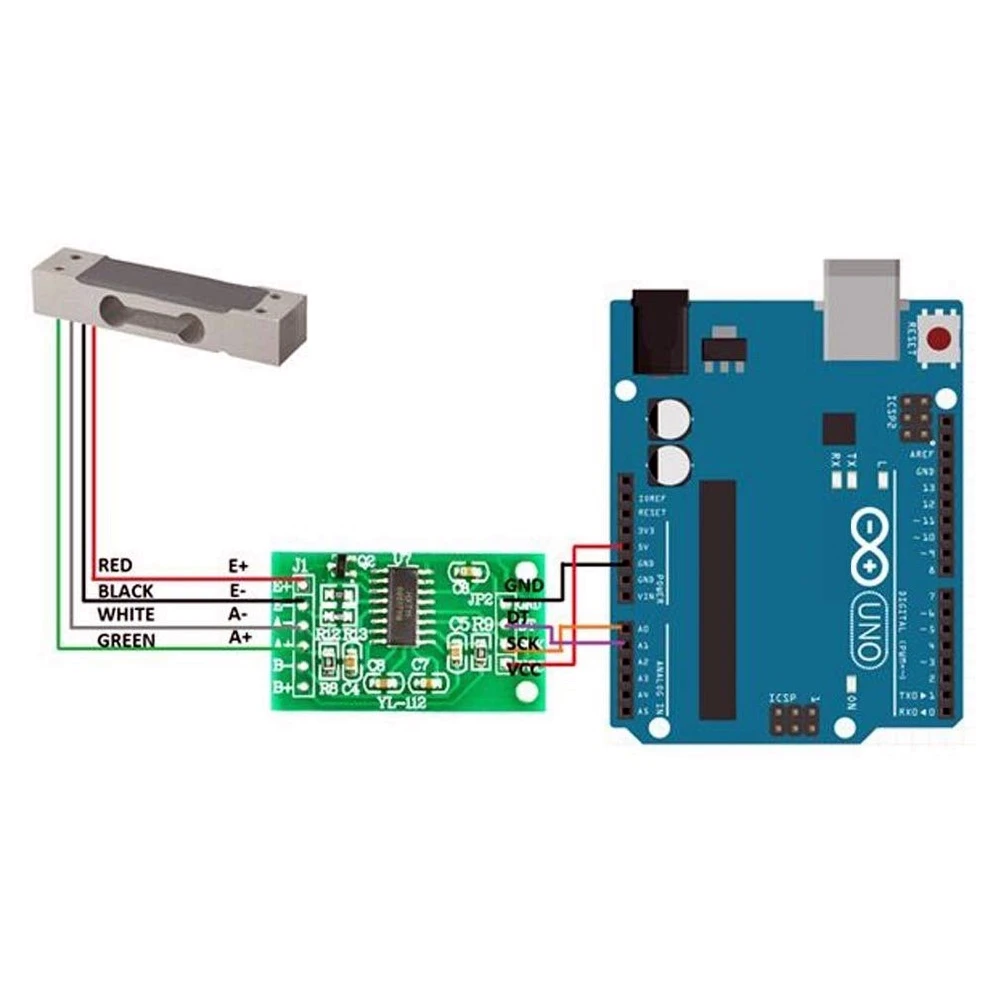

Za uporabu se preporučuje povezati mjernu ćeliju ili senzor tlaka na diferencijalne ulaze i napajati modul naponom unutar navedenog raspona. Digitalno očitanje može se dobiti pomoću Arduino kompatibilnih biblioteka koje olakšavaju integraciju i programiranje.
- Dva selektivna diferencijalna analogna ulazna kanala
- Niskobučni PGA pojačavač s programabilnim pojačanjem 32, 64, 128
- Integrirani regulator napajanja za ADC i mjernu ćeliju
- Interni oscilator bez potrebe za vanjskim komponentama
- Jednostavno serijsko digitalno sučelje, bez složenog programiranja
- Odabriva izlazna brzina: 10 SPS ili 80 SPS
- Istodobno odbijanje smetnji od 50 i 60 Hz
- Niska potrošnja: manje od 1.5 mA u normalnom radu
- Raspon napona: 2.6 do 5.5 V, kompatibilno s Arduino
- Raspon temperature: -20 °C do +85 °C
Pitanja i odgovori kupaca
Koje su glavne prednosti HX711 senzora u odnosu na druge A/D module za vaganje za Arduino?
HX711 se ističe svojim 24-bitnim A/D pretvaračem visoke preciznosti, što omogućuje osjetljivija i stabilnija mjerenja u usporedbi s modulima niže rezolucije (poput 12- ili 16-bitnih). Dvokanalni diferencijalni ulaz olakšava primjene s dvostrukom ćelijom, a programabilno pojačanje (128 i 64) nudi fleksibilnost za različite raspone opterećenja. Osim toga, integrira regulator napona i interni oscilator, pojednostavljujući sklop i smanjujući trošak u odnosu na alternative koje zahtijevaju vanjske komponente.
Koje instalacijske smjernice trebam imati za dobivanje preciznih mjerenja s ovim senzorom?
Za optimalna mjerenja preporučuje se postaviti modul na stabilnu površinu, smanjiti elektromagnetske smetnje i koristiti kratke, upletene vodiče između HX711 i load cella. Važno je spojiti samo jedan zajednički izvor napajanja s mikrokontrolerom kako bi se izbjegao šum te redovito kalibrirati sustav prema okruženju i korištenoj ćeliji.
Koja su ograničenja preciznosti i mogući izvori pogreške pri uporabi HX711?
HX711 nudi teorijsku rezoluciju do 24 bita, ali u praksi je tipična pogreška između 1-2 μV/bit, a preciznost uvelike ovisi o kvaliteti load cella, električnom šumu, odabranom pojačanju i brzini uzorkovanja (10SPS smanjuje šum u odnosu na 80SPS). Uobičajeni izvori pogreške uključuju temperaturne oscilacije, nestabilno napajanje i loš spoj kabela. Preporučuje se dobro izolirati sustav i kalibrirati ga u stvarnom okruženju uporabe.
Za što se koristi HX711 senzor za vaganje Arduino?
Koristi se za pretvaranje analognih signala senzora težine ili tlaka u digitalne signale visoke preciznosti za projekte s Arduino i drugim mikrokontrolerima.
Je li HX711 kompatibilan s Arduino pločama?
Da, modul HX711 kompatibilan je s Arduino pločama i može se jednostavno integrirati pomoću posebnih biblioteka za očitanje mjernih ćelija.
Koju preciznost nudi modul HX711?
Nudi preciznost od 24 bita zahvaljujući svom visokorezolucijskom analogno-digitalnom pretvorniku.
Koji je raspon napona za napajanje modula HX711?
Raspon napajanja je od 2.6 do 5.5 volti, kompatibilan s većinom Arduino ploča.
Koju brzinu uzorkovanja ima HX711?
Omogućuje odabir između 10 uzoraka u sekundi (SPS) ili 80 SPS, ovisno o primjeni.
