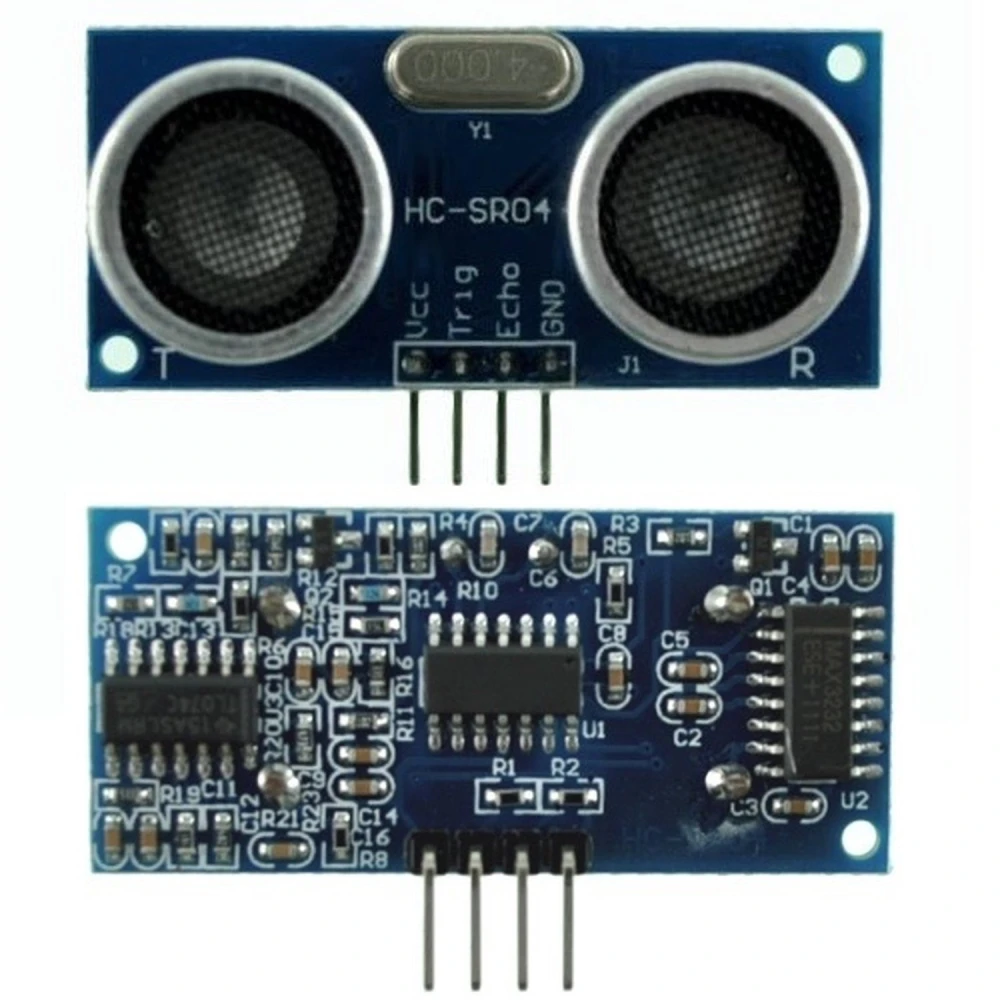

HC-SR04 ultrazvučni senzor modul za Arduino - precizno mjerenje udaljenosti

Name: HC-SR04 ultrazvučni senzor modul za Arduino - precizno mjerenje udaljenosti
Brand: satkit
SKU: J030106-SR04
Price: 1.75 EUR
Availability: InStock

Brend: satkit

Budite prvi koji će recenzirati ovaj proizvod

Spremi 7% Bilo: 1,88 €

1,75€

PDV uključen (Bez poreza: 1,40 €)

Količinski popusti

Količina	Cijena	Spremi
2+	1,24 €	-34%
10+	1,19 €	-37%
20+	1,06 €	-43%

Na zalihi - Šalje se odmah

Standardna dostava Pon, Svi 4 - Sri, Svi 6

Ekspresna dostava Čet, Tra 30 - Pet, Svi 1

Povrat u roku od 30 dana

Količina

Besplatan povrat u roku od 30 dana

Sigurna transakcija

Besplatna dostava Dostava od 4,99€

Jednostavan povrat Pravo na povrat u roku od 30 dana

Sigurno plaćanje 100% sigurna naplata

Jamstvo kvalitete Samo originalni proizvodi

HC-SR04 modul ultrazvučnog senzora za Arduino ključna je komponenta za svaki projekt robotike ili elektronike koji zahtijeva precizno i pouzdano mjerenje udaljenosti. Ovaj senzor radi poput sonara tako što šalje ultrazvučne valove i mjeri vrijeme potrebno da se odjek vrati nakon odbijanja od objekta, omogućujući detekciju prepreka od 2 centimetra do 3 metra.

Njegov kompaktan i jednostavan dizajn olakšava integraciju na prototipne pločice ili izravno u robote. Ima LED indikator koji pokazuje kada se provodi mjerenje, a za rad su potrebna samo tri pina: VCC, GND i izlazni signal.

Glavne značajke

Raspon mjerenja: 2 cm do 3 metra, idealno za detekciju objekata na kratkoj i srednjoj udaljenosti.
Napon napajanja: 5V +/-10% (minimalno 4.5V, maksimalno 6V), kompatibilno s većinom mikrokontrolera.
Potrošnja: tipično 30 mA, s maksimalno 35 mA.
Sučelje: 3 pina (VCC, GND, signal) za jednostavno povezivanje.
Komunikacija: koristi signale tipa "pulse in / pulse out" za mjerenje udaljenosti putem širine PWM impulsa.
LED indikator: pokazuje kada senzor provodi mjerenje.
TTL impuls: minimalni impuls od 2 µs (tipično 5 µs) i pozitivni echo impuls od 115 µs do 18.5 ms.
Frekvencija rafala: 40 kHz tijekom 200 µs.
Kompaktna veličina: 22 mm x 46 mm x 16 mm, jednostavan za integraciju u bilo koji projekt.

Tipične primjene

Ovaj se senzor široko koristi u robotskim projektima za izbjegavanje prepreka, mjerenje udaljenosti u automatiziranim sustavima te u prototipovima koji zahtijevaju preciznu detekciju objekata. Njegova kompatibilnost s Arduino, PIC i drugim mikrokontrolerima čini ga svestranim alatom za makere i developere.

Kompatibilnost

HC-SR04 kompatibilan je s Arduino pločicama i drugim mikrokontrolerima koji podržavaju digitalne ulazne i izlazne signale. Njegovo jednostavno sučelje omogućuje brzu i bezproblematnu integraciju u DIY, edukativne ili profesionalne projekte.

S ovim modulom možete jednostavno i pouzdano implementirati ultrazvučne sustave za mjerenje udaljenosti, optimizirajući svoje elektroničke i robotske projekte.

Raspon mjerenja: 2 cm do 3 metra
Napajanje: 5V +/-10% (4.5V do 6V)
Tipična potrošnja: 30 mA (maks. 35 mA)
3-pinsko sučelje: VCC, GND, signal
Komunikacija putem PWM impulsa (pulse in / pulse out)
LED indikator aktivnog mjerenja
Frekvencija ultrazvuka: 40 kHz
Kompaktne dimenzije: 22 x 46 x 16 mm

Pitanja i odgovori kupaca

Koje su prednosti i ograničenja HC-SR04 u odnosu na infracrvene senzore za mjerenje udaljenosti?

HC-SR04 nudi veći mjerni raspon (2 cm do 3 m) i obično je precizniji na ravnim i tvrdim površinama. Međutim, ima ograničenja s mekanim ili zvuk upijajućim materijalima i može biti pod utjecajem akustičkih smetnji. Infracrveni senzori bolje rade u uvjetima slabog osvjetljenja i na tamnim objektima, ali im je domet manji, a preciznost varira ovisno o boji i reflektivnosti objekta.

Koje su dimenzije i težina modula HC-SR04? Uključuje li kabel ili dodatne komponente u pakiranju?

Modul mjeri 46 mm x 22 mm x 16 mm, a težina mu je približno 10 g. U pravilu paket uključuje samo pločicu senzora; kabeli ili nosači obično nisu uključeni osim ako dobavljač ne navede drugačije.

Koju preciznost i toleranciju mjerenja ima senzor HC-SR04 u svom radnom rasponu?

Tipična preciznost je ±3 mm na većini udaljenosti, uz pretpostavku optimalnih temperaturnih uvjeta (20–25 °C) i krutih reflektirajućih površina. Tolerancije mogu porasti kod mekanih, malih, nakošenih objekata ili nepovoljnih akustičkih uvjeta.

Kako se HC-SR04 ultrazvučni senzor spaja na Arduino?

Spaja se pomoću tri pina: VCC na 5V, GND na masu i signalni pin na digitalni pin Arduina za mjerenje eho impulsa.

Koji je raspon udaljenosti koji HC-SR04 može mjeriti?

Može mjeriti udaljenosti od 2 centimetra do 3 metra s dobrom preciznošću.

Koji napon je potreban za ispravan rad senzora?

Senzor radi s naponom napajanja od 5V uz toleranciju od ±10%, odnosno između 4.5V i 6V.

Je li kompatibilan i s drugim mikrokontrolerima osim Arduina?

Da, kompatibilan je s PIC i drugim mikrokontrolerima koji mogu obrađivati digitalne ulazne i izlazne signale.

Što označava LED na senzoru?

LED se uključuje kako bi označila da senzor provodi aktivno mjerenje.
