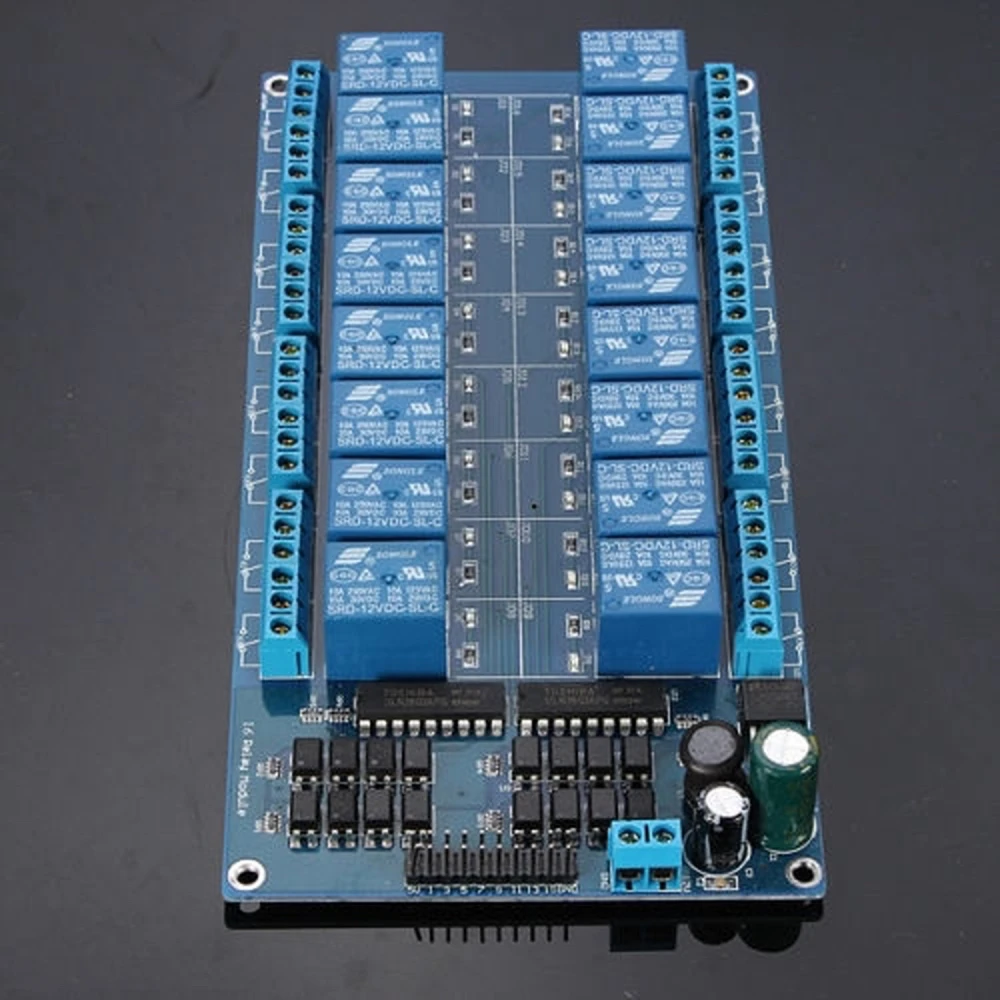

Komplet 16 releja 12V za Arduino s 16 kanala - satkit
Brend: satkit
21,26€
PDV uključen (Bez poreza: 17,01 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 20,40 € | -4% |
| 10+ | 19,76 € | -7% |
| 20+ | 17,64 € | -17% |
Ograničena zaliha
Standardna dostava
Čet, Tra 30 - Pon, Svi 4
Ekspresna dostava
Uto, Tra 28 - Sri, Tra 29
Povrat u roku od 30 dana
Besplatan povrat u roku od 30 dana
Sigurna transakcija
Share:
Besplatna dostava
Dostava od 4,99€
Jednostavan povrat
Pravo na povrat u roku od 30 dana
Sigurno plaćanje
100% sigurna naplata
Jamstvo kvalitete
Samo originalni proizvodi
Komplet 16 releja 12V za Arduino je sučelna ploča dizajnirana za upravljanje do 16 elektroničkih uređaja putem mikrokontrolera. Svaki relej radi na 12V i može podnijeti opterećenja velike struje, što ga čini idealnim za projekte koji zahtijevaju više sklopnih izlaza.
Glavne značajke:
- 16 relejnih kanala s napajanjem od 12V.
- Potrebna struja upravljača: 15-20 mA po kanalu.
- Releji velike struje sposobni za do AC 250V 10A i DC 30V 10A.
- Standardno sučelje kompatibilno s raznim mikrokontrolerima: Arduino, 8051, AVR, PIC, DSP, ARM, MSP430 i TTL logika.
- LED indikatori za prikaz stanja svakog releja, što olakšava nadzor u stvarnom vremenu.
Tipične primjene:
- Automatizacija elektroničkih projekata s Arduinom i drugim kontrolerima.
- Upravljanje električnim uređajima kao što su svjetla, motori i mali kućanski aparati.
- Projekti kućne automatizacije i sustavi daljinskog upravljanja.
- Obrazovne primjene za učenje o upravljanju relejima i mikrokontrolerima.
Kompatibilnost:
Ovaj komplet kompatibilan je s Arduinom i drugim mikrokontrolerima koji koriste TTL logiku, uključujući 8051, AVR, PIC, DSP, ARM i MSP430. Njegovo standardno sučelje omogućuje jednostavno izravno upravljanje bez potrebe za dodatnim komponentama.
Robusni dizajn i mogućnost rukovanja značajnim električnim opterećenjima čine ovaj komplet pouzdanim rješenjem za projekte koji zahtijevaju više relejnih izlaza velike struje.
- 16 relejnih kanala s napajanjem od 12V
- Struja upravljača: 15-20 mA po kanalu
- Relej velike struje: AC 250V 10A, DC 30V 10A
- Kompatibilno s Arduino, 8051, AVR, PIC, DSP, ARM, MSP430 i TTL logikom
- LED indikatori za stanje izlaza svakog releja
Pitanja i odgovori kupaca
Koje su točne dimenzije ploče i što uključuje kutija proizvoda?
Ploča s 16 releja od 12 V tipično mjeri 190 mm x 90 mm x 19 mm, iako može neznatno varirati ovisno o proizvođaču. Uobičajeni sadržaj je: ploča s relejima i neki pin konektori. Kabeli i napajanje obično nisu uključeni.
Koje su preporuke za instalaciju i električnu zaštitu modula s 16 releja?
Preporučuje se napajanje ploče stabilnim 12V DC izvorom i smanjenje smetnji povezivanjem GND upravljanja i napajanja. Dobra je praksa ugraditi osigurače na izlaz svakog releja i fizički odvojiti vodove visokog napona od upravljačke logike kako bi se izbjegao rizik od kratkog spoja.
Koje održavanje modul zahtijeva dugoročno i kako prepoznati neispravne releje?
Održavanje se sastoji od povremene provjere lemljenih spojeva, prljavštine i korozije. Ako kanal ne preklapa, prvo provjerite indikatorsku LED diodu i izmjerite upravljački napon. Neispravan relej obično pokazuje kvarove u zvučnom i vizualnom prebacivanju stanja. Moguće je zamijeniti pojedinačne releje uz znanje lemljenja.
S kojim je mikrokontrolerima kompatibilan ovaj komplet releja?
Kompatibilan je s Arduino, 8051, AVR, PIC, DSP, ARM, MSP430 i drugim mikrokontrolerima koji koriste TTL logiku.
Kolika je struja potrebna za upravljanje svakim relejem?
Svaki kanal zahtijeva struju upravljača od 15 do 20 mA.
Koje napone i struje može podnijeti svaki relej?
Svaki relej može podnijeti do AC 250V 10A ili DC 30V 10A.
Ima li indikator za prikaz stanja releja?
Da, svaki relej ima LED indikator za prikaz svog izlaznog stanja.
Mogu li koristiti ovaj komplet za upravljanje svjetlima i motorima?
Da, idealan je za upravljanje uređajima kao što su svjetla, motori i drugi mali električni uređaji.
Napišite recenziju kupca
Kupci koji su kupili ovaj proizvod također su kupili
-6%

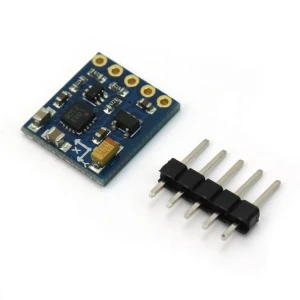

Trosni HMC5883L magnetometar kompatibilan s Arduino za elektroničke projekte
4,25€
Na zalihi je još samo 10 kom.

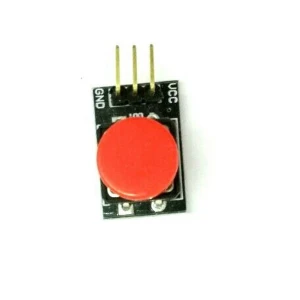

Plug and play Arduino dodirni gumb kompatibilan s Grove sučeljima i M4 kitovima
