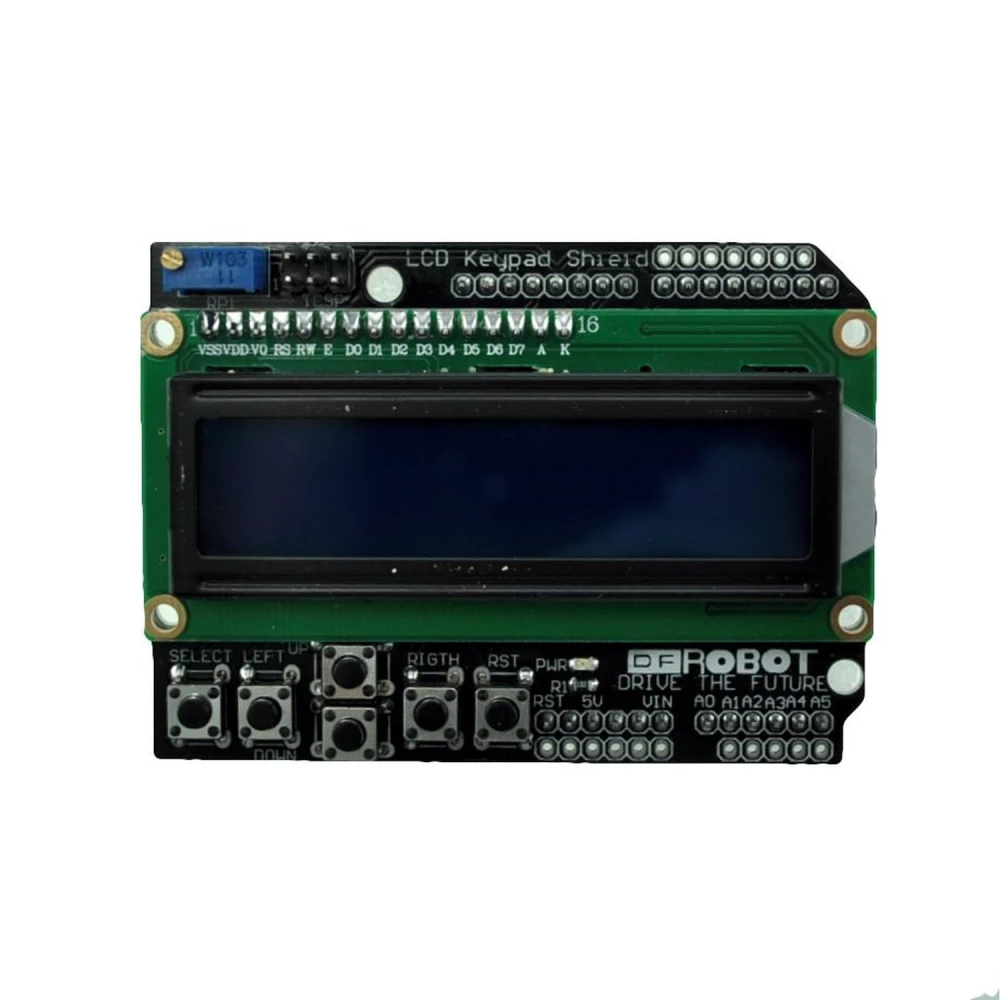

LCD Keypad Shield LCD1602 kompatibilan s Arduino s integriranim zaslonom i tipkama
Brend: satkit
5,00€
PDV uključen (Bez poreza: 4,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 4,75 € | -5% |
Ograničena zaliha
Standardna dostava
Pet, Svi 1 - Uto, Svi 5
Ekspresna dostava
Sri, Tra 29 - Čet, Tra 30
Povrat u roku od 30 dana
Besplatan povrat u roku od 30 dana
Sigurna transakcija
Share:
Besplatna dostava
Dostava od 4,99€
Jednostavan povrat
Pravo na povrat u roku od 30 dana
Sigurno plaćanje
100% sigurna naplata
Jamstvo kvalitete
Samo originalni proizvodi
LCD Keypad Shield LCD1602 kompatibilan s Arduino je osnovni dodatak za developere i entuzijaste elektronike koji koriste Arduino ili Freeduino ploče. Ovaj shield kombinira LCD zaslon od 2 reda i 16 znakova sa šest trenutnih tipki, što olakšava izravnu i vizualnu interakciju s vašim projektima.
Ovaj modul koristi pinove 4, 5, 6, 7, 8, 9 i 10 za sučelje sa LCD zaslonom, dok se analogni pin 0 koristi za očitavanje tipki. To omogućuje učinkovito upravljanje bez potrebe za više dodatnih spojeva.
Glavne značajke:
- Radni napon: 5V, kompatibilan s većinom Arduino ploča.
- LCD zaslon 2x16 znakova za prikaz teksta i relevantnih informacija.
- Šest integriranih trenutnih tipki za jednostavniju navigaciju i upravljanje.
- Podrška za podešavanje kontrasta i funkciju pozadinskog osvjetljenja koje se može uključiti ili isključiti prema potrebi.
- Proširenje analognih pinova, što omogućuje jednostavno očitavanje analognih senzora i njihov izravan prikaz na zaslonu.
Ovaj shield idealan je za projekte koji zahtijevaju jednostavno i vizualno korisničko sučelje, kao što su interaktivni izbornici, upravljanje uređajima ili prikaz podataka u stvarnom vremenu. Njegov plug-and-play dizajn omogućuje brzu i jednostavnu integraciju s Arduino i Freeduino pločama.
Dostupna dokumentacija i resursi:
- Službeni priručnik
- LCD Keypad biblioteka
- Key Grabber V2 biblioteka
- Sheme V1.0
- Sheme V0.01
- Tehnički list LCD HD44780
S ovim shieldom interakcija s vašim Arduino projektima postaje intuitivnija i profesionalnija, što olakšava razvoj aplikacija s jednostavnim grafičkim sučeljima i integriranim upravljanjem.
- Radni napon 5V kompatibilan s Arduino i Freeduino pločama.
- LCD zaslon 2x16 znakova za jasan i čitljiv prikaz teksta.
- 6 integriranih trenutnih tipki za brzo i jednostavno upravljanje.
- Podrška za podešavanje kontrasta i uključivo/isključivo pozadinsko osvjetljenje.
- Proširenje analognih pinova za očitavanje i prikaz senzora.
Pitanja i odgovori kupaca
Koji su materijali, dimenzije i težina shielda te što točno dolazi u pakiranju?
Shield je izrađen od PCB-a od stakloplastike (FR4), standardnih elektroničkih komponenti i LCD modula s kompatibilnim HD44780 kontrolerom. Tipične dimenzije su 80 mm x 58 mm x 23 mm, a težina je oko 42 g. Paket obično uključuje samo sastavljeni shield, bez kabela i fizičke dokumentacije; preporučuje se provjeriti dodaje li prodavač priručnik ili dodatnu opremu.
Koja su radna ograničenja LCD-a (napon, struja, okolišni uvjeti) i postoje li rizici ako se prekorače?
LCD i shield dizajnirani su za rad na 5 V±0,25 V, s tipičnom potrošnjom manjom od 50 mA kada je backlight uključen. Pouzdano rade između 0 °C i 50 °C te pri RH < 80% (bez kondenzacije). Naponi iznad 5,5 V mogu nepovratno oštetiti kontroler ili LED backlight, stoga se preporučuje uvijek koristiti regulirano napajanje.
Kako se podešava kontrast i upravlja pozadinskim osvjetljenjem te je li potrebno periodično održavanje?
Kontrast se podešava pomoću potenciometra na samom shieldu, što omogućuje prilagodbu različitim kutovima gledanja ili uvjetima osvjetljenja. Pozadinsko osvjetljenje može se uključivati/isključivati programski ili pomoću jumpera, ovisno o verziji. Ne zahtijeva periodično održavanje; međutim, preporučuje se izbjegavati vlažna ili prašnjava okruženja i po potrebi nježno očistiti zaslon.
S kojim je pločama kompatibilan LCD Keypad Shield LCD1602?
Kompatibilan je s Arduino i Freeduino pločama koje podržavaju radni napon od 5V.
Koliko tipki uključuje ovaj shield i čemu služe?
Uključuje 6 trenutnih tipki koje omogućuju izravno upravljanje izbornicima i funkcijama sa shielda.
Mogu li podesiti kontrast i pozadinsko osvjetljenje zaslona?
Da, shield podržava podešavanje kontrasta i omogućuje uključivanje ili isključivanje pozadinskog osvjetljenja prema potrebi.
Koje pinove koristi za povezivanje s Arduino?
Koristi digitalne pinove 4, 5, 6, 7, 8, 9 i 10 za zaslon te analogni pin 0 za očitavanje tipki.
Postoje li resursi i dokumentacija za lakše korištenje?
Da, uključene su poveznice na priručnike, biblioteke i sheme za lakšu integraciju i programiranje shielda.
