L298 upravljač motora s dvostrukim H-mostom za Arduino
Brend: satkit
7,68€
PDV uključen (Bez poreza: 6,14 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 7,37 € | -4% |
| 10+ | 6,78 € | -12% |
| 20+ | 6,29 € | -18% |
Na zalihi - Šalje se odmah
Standardna dostava
Čet, Tra 30 - Pon, Svi 4
Ekspresna dostava
Uto, Tra 28 - Sri, Tra 29
Povrat u roku od 30 dana
Besplatan povrat u roku od 30 dana
Sigurna transakcija
Share:
Besplatna dostava
Dostava od 4,99€
Jednostavan povrat
Pravo na povrat u roku od 30 dana
Sigurno plaćanje
100% sigurna naplata
Jamstvo kvalitete
Samo originalni proizvodi
Opis proizvoda

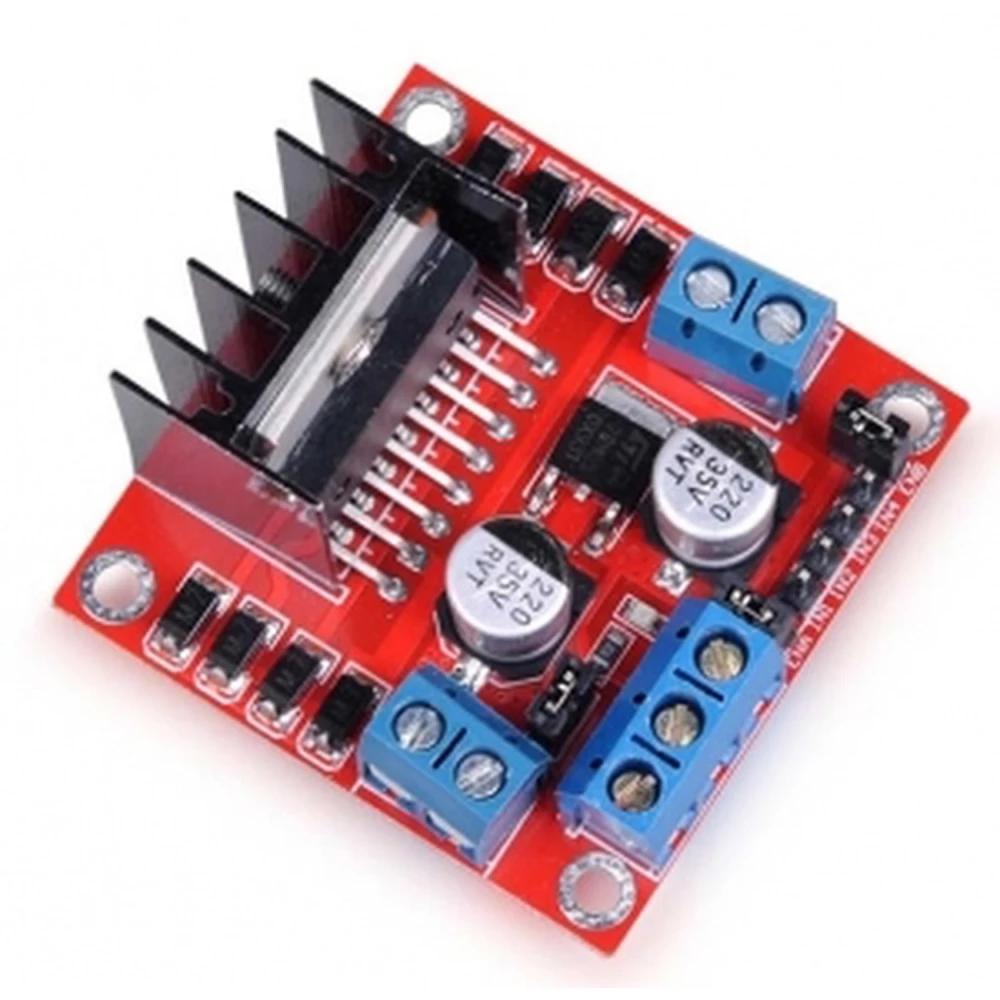

L298 upravljač motora je elektronički uređaj dizajniran za upravljanje istosmjernim motorima (DC) i stepper motorima (PAP) u elektroničkim i robotskim projektima, posebno s Arduino platformama. Ovaj upravljač koristi dvostruki H-most koji omogućuje precizno upravljanje smjerom i brzinom motora.
Glavne značajke
- Lagan i snažan, idealan za prijenosne i kompaktne projekte.

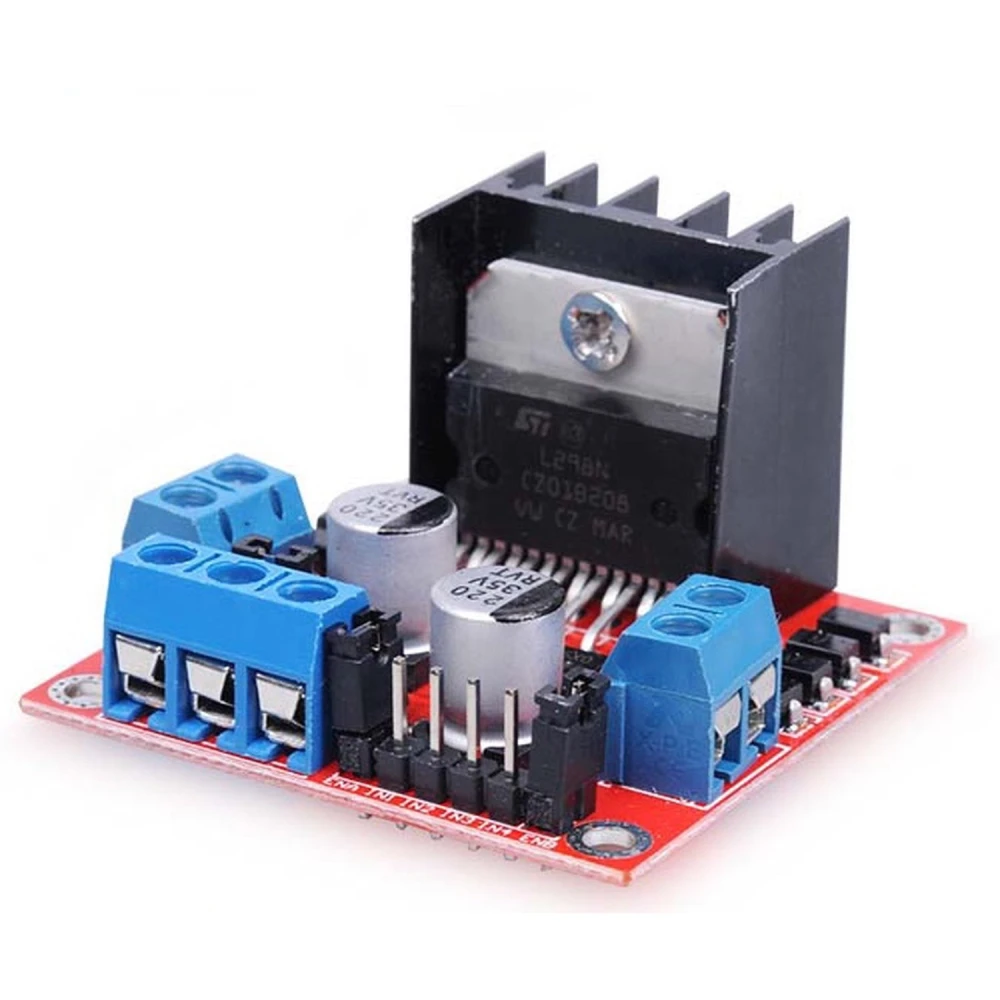

- Ugrađeni hladnjak za sprječavanje pregrijavanja i produljenje radnog vijeka upravljača.
- FWD zaštita koja sprječava oštećenja pri naglim promjenama smjera vrtnje motora.
- Prekidač napajanja za jednostavno uključivanje i isključivanje.

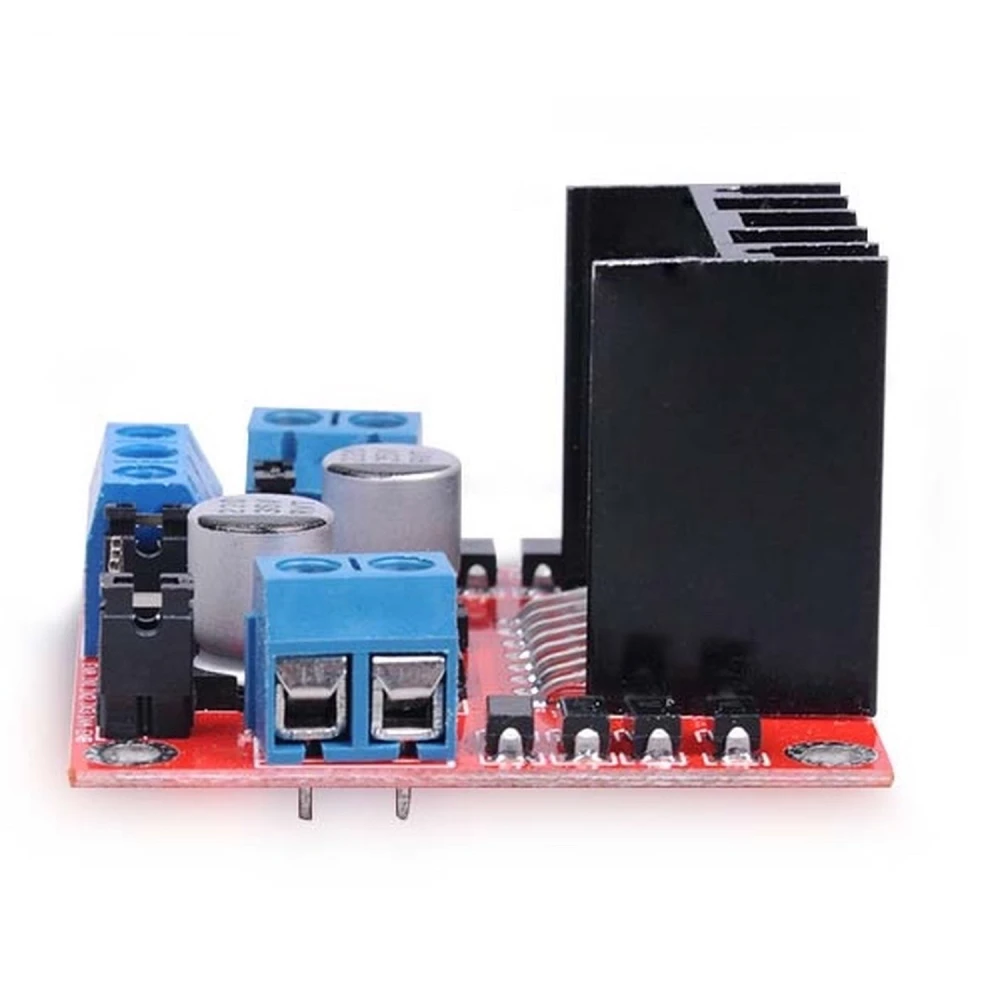

- LED indikator napajanja i smjera za lakši vizualni nadzor stanja motora.
- Dva DC izlaza koji omogućuju spajanje DC motora ili stepper motora.

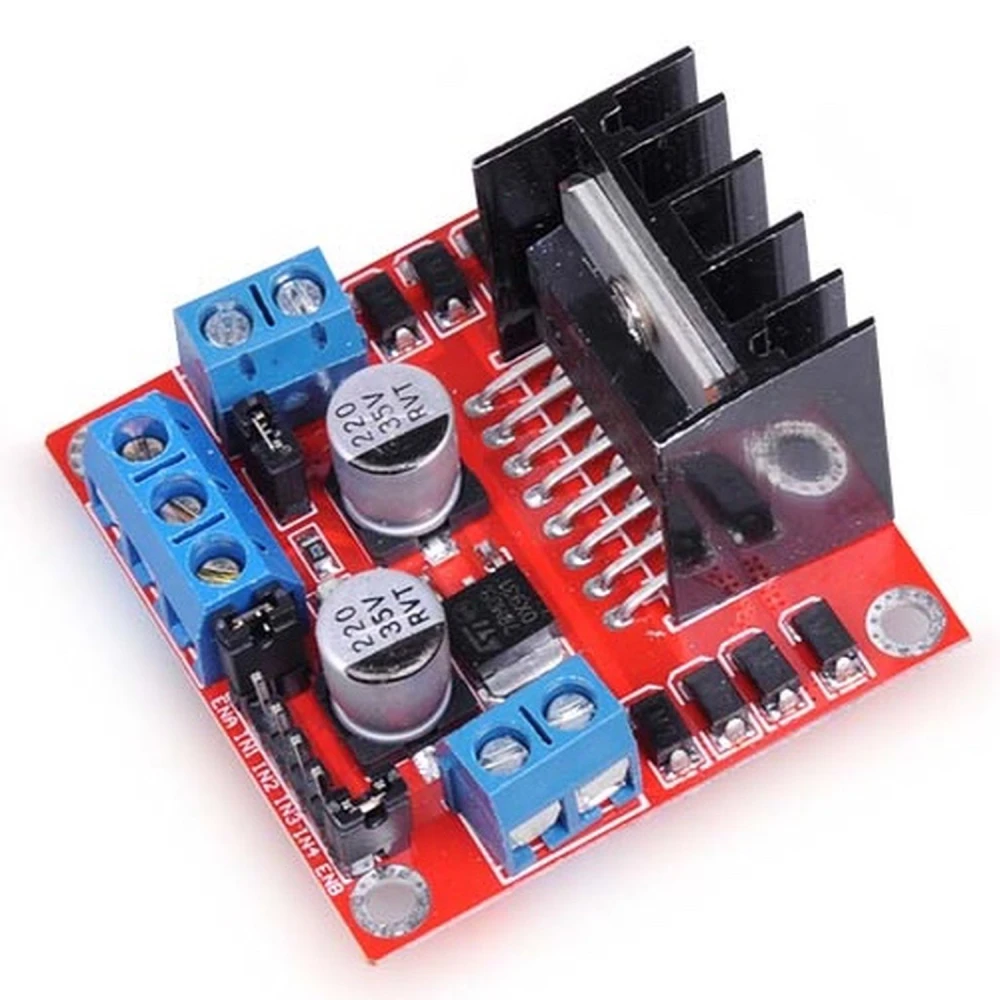

- Rupe za čvrstu montažu na šasiju ili konstrukciju, što olakšava integraciju u projekte.
Tehničke specifikacije
- Driver: L298
- Napajanje motora: 6-35V DC
- Maksimalna struja: 2 Amperes po izlazu (4A ukupno ili bridgeano)
- Neovisno logičko napajanje: 5-7V
- Struja za logiku: približno 36 mA
- TTL razine: niska između -0.3V i 1.5V, visoka između 2.3V i Vss
- Maksimalna snaga: 25W
Tipične primjene
Ovaj upravljač idealan je za robotske projekte, automatizaciju i općenito upravljanje motorima. Može upravljati stepper motorima za precizno pozicioniranje ili DC motorima za primjene koje zahtijevaju kontrolu brzine i smjera. Kompatibilan je s Arduino pločicama i drugim mikrokontrolerima koji podržavaju TTL signale.
Kompatibilnost
Kompatibilan s Arduino i drugim sustavima koji koriste TTL razine za logičko upravljanje. Za povezane motore potrebna je odgovarajuća vanjska napajanje unutar raspona od 6 do 35V DC.
- Lagan i snažan za kompaktne projekte
- Ugrađeni hladnjak za sprječavanje pregrijavanja
- FWD zaštita za nagle promjene smjera vrtnje
- Prekidač napajanja za jednostavno upravljanje
- LED indikatori napajanja i smjera
- 2 DC izlaza za motore ili stepper motor
- Čvrsta montaža s rupama za šasiju
- Napajanje motora: 6-35V DC
- Maksimalna struja: 2A po izlazu (4A ukupno)
- Logičko napajanje: 5-7V s 36 mA
- Maksimalna snaga: 25W
Pitanja i odgovori kupaca
Koje vrste motora može upravljati dvostruki H-most L298 i koja je njegova granica struje?
Kontroler je prikladan za DC motore i bipolarne koračne motore. Svaki kanal podržava do 2 A kontinuirano (4 A maksimalno pri premošćivanju izlaza), s naponima od 6 do 35 V DC za motore. Preporučuje se ne prelaziti te granice kako bi se izbjegla trajna oštećenja.
Koje mjere trebam poduzeti kako bih izbjegao pregrijavanje ili oštećenja zbog preopterećenja?
Modul uključuje hladnjak za toplinsko upravljanje, ali pri maksimalnim opterećenjima ili slaboj ventilaciji može biti potrebna dodatna ventilacija. Bitno je ne prelaziti 2 A po kanalu i provjeriti da ukupna struja ne premašuje ukupni kapacitet. Praćenje temperature dodirom tijekom rada pomaže izbjeći kvarove.
Koji su električni zahtjevi za napajanje motora i logike?
Potrebna su dva napajanja: jedno za motore (6–35 V DC, ovisno o motoru) i drugo za logiku (5–7 V DC, tipična potrošnja 36 mA). Modul omogućuje odvajanje obje mase radi smanjenja električnog šuma. Korištenje stabiliziranih napajanja smanjuje rizike.
Postoje li ograničenja pri korištenju ovog kontrolera s modernim mikrokontrolerima od 3,3 V kao što su ESP32 ili Raspberry Pi Pico?
Da. L298 prihvaća TTL ulaze; međutim, visoka razina mora biti najmanje 2,3 V da bi se registrirala kao 'visoka'. S mikrokontrolerima od 3,3 V nema problema, ali nije izravno kompatibilan s razinama od 1,8 V. Za niže signale preporučuje se buffer ili adapter logičke razine.
Uspoređujući s drugim modernim kontrolerima poput DRV8825 ili BTS7960, koje su objektivne prednosti i nedostaci L298?
L298 je robustan, jednostavan za održavanje i povoljan, ali ima veće toplinsko rasipanje i manju učinkovitost (~70%) u usporedbi s MOSFET driverima poput DRV8825 (>90%). Ne nudi napredno microstepping upravljanje ni integriranu pametnu zaštitu. Idealan je za robusne prototipe, ali ne i za projekte gdje su energetska učinkovitost ili fino upravljanje ključni.
Koje vrste motora mogu upravljati s ovim L298 upravljačem?
Možete upravljati istosmjernim motorima (DC) i stepper motorima (PAP) pomoću ovog upravljača.
Koji je raspon napona za napajanje motora?
Upravljač podržava napajanje motora od 6 do 35V DC.
Koliku struju može podnijeti po izlazu?
Može podnijeti do 2 ampera po izlazu, ukupno 4 ampera ako se izlazi bridgeaju.
Je li kompatibilan s Arduinom?
Da, kompatibilan je s Arduinom i drugim mikrokontrolerima koji koriste TTL razine za logiku.
Koju zaštitu ima upravljač za sprječavanje oštećenja?
Uključuje FWD zaštitu za sprječavanje oštećenja pri naglim promjenama smjera vrtnje motora i ugrađeni hladnjak za sprječavanje pregrijavanja.
