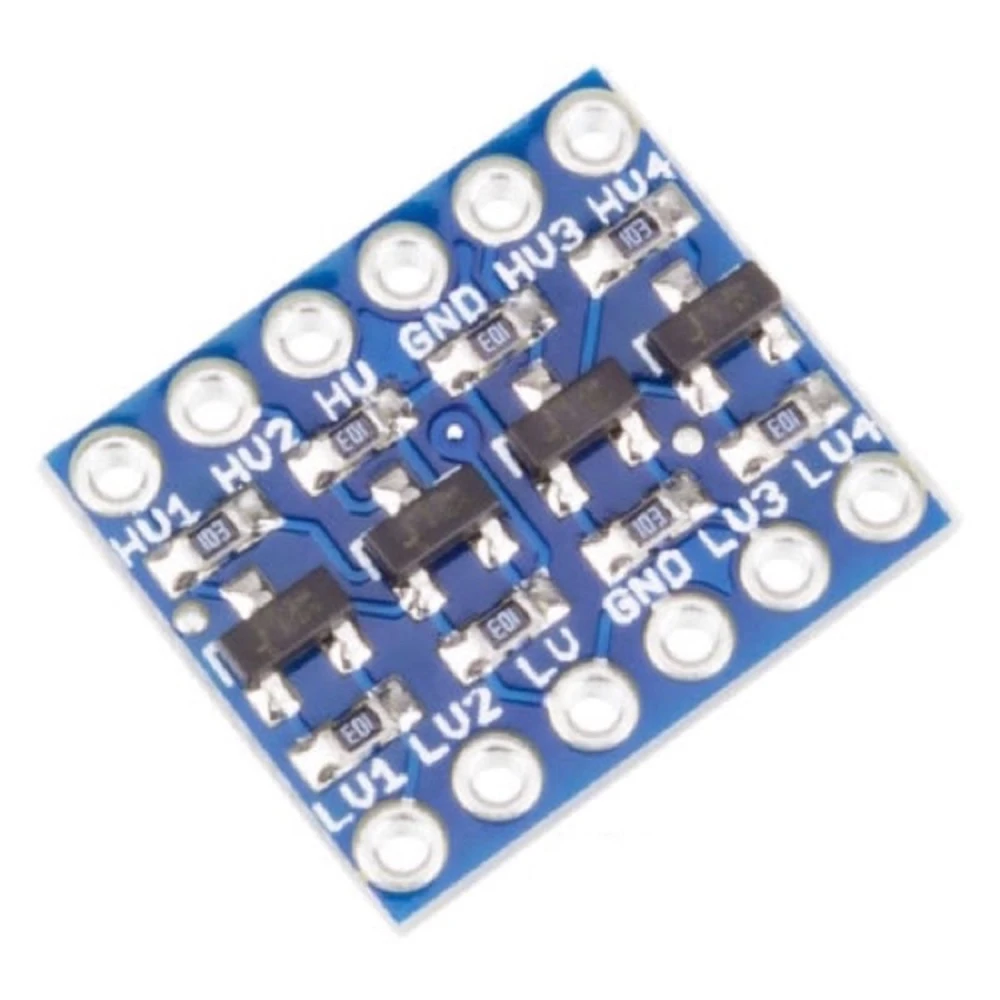

Level Shifter - Dvosmjerni pretvarač logičke razine 4 kanala 5V na 3.3V
Brend: satkit
2,13€
PDV uključen (Bez poreza: 1,70 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 2,04 € | -4% |
| 10+ | 1,93 € | -9% |
| 20+ | 1,59 € | -25% |
Ograničena zaliha
Standardna dostava
Čet, Tra 30 - Pon, Svi 4
Ekspresna dostava
Uto, Tra 28 - Sri, Tra 29
Povrat u roku od 30 dana
Besplatan povrat u roku od 30 dana
Sigurna transakcija
Share:
Besplatna dostava
Dostava od 4,99€
Jednostavan povrat
Pravo na povrat u roku od 30 dana
Sigurno plaćanje
100% sigurna naplata
Jamstvo kvalitete
Samo originalni proizvodi
Pretvarač logičke razine 5V na 3.3V je ključan uređaj za elektroničke projekte koji trebaju razmjenu signala između komponenti s različitim naponskim razinama. Ovaj dvosmjerni level shifter s 4 kanala omogućuje pretvaranje signala s 5V na 3.3V i obrnuto, osiguravajući kompatibilnost i sigurnost sklopova.
Ovaj pretvarač ne radi samo za 5V i 3.3V, već je kompatibilan i s nižim razinama poput 2.8V i 1.8V, što ga čini svestranim za razne primjene. Njegov dizajn omogućuje da svaki kanal neovisno obavlja pretvorbu, što olakšava povezivanje mikrokontrolera, senzora i drugih elektroničkih uređaja.
Glavne značajke:
- Dvosmjerni pretvarač za logičke signale između 5V i 3.3V.
- 4 kanala za visoku razinu (HV) i 4 kanala za nisku razinu (LV).
- Kompatibilan s naponskim razinama 1.8V, 2.8V, 3.3V i 5V.
- Jednostavan za uporabu: potrebno je samo napajanje iz dva izvora napona i zajednička masa.
- Razmak pinova 2.54 mm za jednostavnu integraciju u protoboard ili razvojne pločice.
- Kompaktne dimenzije 16x13 mm, idealno za projekte s ograničenim prostorom.
- Uključuje 2 trake pinova za jednostavno spajanje.
- Novi proizvod visoke kvalitete, isporučen u antistatičkoj vrećici.
Tipične primjene:
- Prilagodba signala između mikrokontrolera koji rade na različitim naponima, kao što su Arduino i Raspberry Pi.
- Povezivanje senzora i modula koji zahtijevaju različite logičke razine.
- Elektronički projekti u kojima je potrebno zaštititi komponente osjetljive na više napone.
- Razvoj i prototipiranje digitalnih sklopova s više naponskih razina.
Kompatibilnost: Ovaj pretvarač kompatibilan je sa svakim uređajem koji koristi standardne logičke razine od 1.8V do 5V, uključujući Arduino pločice i druge popularne mikrokontrolere.
Za uporabu jednostavno spojite pin HV na visoki napon (na primjer, 5V), pin LV na niski napon (na primjer, 3.3V) i pin GND na zajedničku masu. Zatim spojite signale na odgovarajuće kanale kako bi modul automatski izvršio dvosmjernu pretvorbu.
Ovaj modul je praktično i ekonomično rješenje za sprječavanje oštećenja zbog nekompatibilnosti napona i za osiguravanje pouzdane komunikacije u vašim elektroničkim projektima.
- Dvosmjerni pretvarač logičke razine 5V na 3.3V i obrnuto
- 4 kanala za visoku razinu (HV) i 4 kanala za nisku razinu (LV)
- Kompatibilan s naponskim razinama 1.8V, 2.8V, 3.3V i 5V
- Razmak pinova 2.54 mm za jednostavno povezivanje
- Kompaktne dimenzije 16x13 mm
- Uključuje 2 trake pinova za povezivanje
- Novi proizvod visoke kvalitete u antistatičkoj vrećici
Pitanja i odgovori kupaca
Koje su fizičke dimenzije, težina modula i što točno dolazi u kutiji?
Modul mjeri 16 mm x 13 mm i ima standardni razmak pinova od 2.54 mm. Težina je manja od 5 g. Kutija uključuje 1 konvertersku pločicu i 2 trake pinova, sve zaštićeno u antistatičkoj vrećici.
Koju maksimalnu struju može podnijeti svaki bidirekcijski kanal i koja je preporučena maksimalna frekvencija preklapanja?
Svaki kanal može podnijeti struje do 10 mA, a prikladan je za frekvencije preklapanja do 100 kHz. Iznad tih vrijednosti mogu se pojaviti degradacije valnog oblika i značajna kašnjenja propagacije.
Koje su razlike između ovog bidirekcijskog pretvarača i drugih unidirekcijskih modela na tržištu?
Ovaj model omogućuje prijenos signala u oba smjera po svakom kanalu bez izmjene ožičenja, dok unidirekcijski modeli omogućuju pretvorbu samo u jednom smjeru. To dodaje fleksibilnost u mješovitim primjenama, ali zahtijeva ispravnu konfiguraciju HV i LV razina.
Koje sigurnosne mjere i norme trebam uzeti u obzir tijekom ugradnje i uporabe?
Modul treba rukovati u antistatičkim uvjetima i montirati isključivo dok je oprema isključena kako bi se izbjegla moguća oštećenja zbog ESD pražnjenja. Nije certificiran za uporabu u kritičnim industrijskim ili medicinskim primjenama; prikladan je za razvoj, prototipove i edukaciju u skladu s niskonaponskim normama.
Čemu služi pretvarač logičke razine 5V na 3.3V?
Služi za prilagodbu električnih signala između uređaja koji rade na različitim naponima, čime se izbjegavaju oštećenja i osigurava ispravna komunikacija.
Koliko kanala ima ovaj pretvarač logičke razine?
Ovaj modul ima 4 kanala za visoku razinu i 4 kanala za nisku razinu, što omogućuje više istodobnih povezivanja.
Je li kompatibilan s Arduinom?
Da, kompatibilan je s Arduinom i drugim mikrokontrolerima koji rade s logičkim razinama 3.3V ili 5V.
Kako se spaja pretvarač logičke razine?
Spaja se tako da se pinovi HV napajaju visokim naponom (5V), LV niskim naponom (3.3V), a GND se spoji na zajedničku masu. Zatim se signali spajaju na odgovarajuće kanale.
Dolazi li s dodatnom opremom?
Da, uključuje 2 trake pinova za lakše povezivanje na protoboard ili razvojne pločice.
