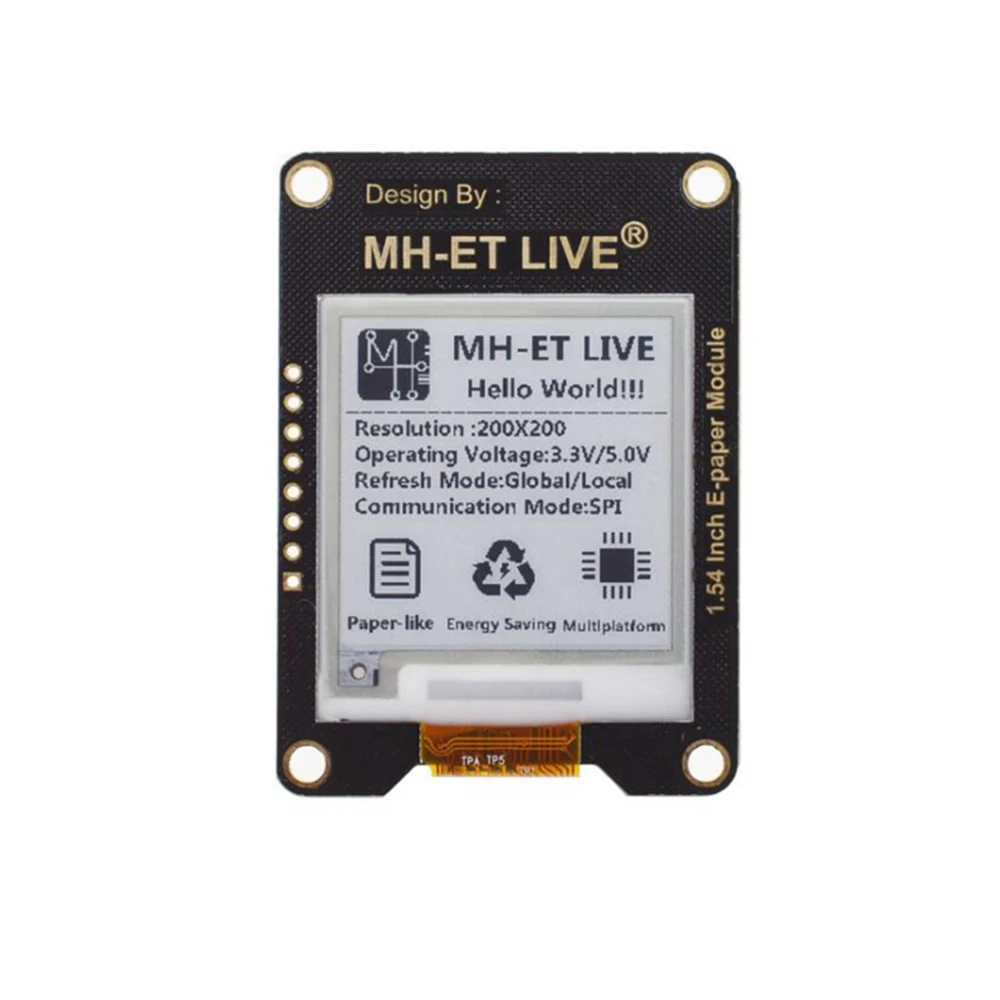

1.54-inčni e-papirni modul sa SPI sučeljem za Raspberry, Arduino i STM32

1.54-inčni e-papirni modul sa SPI sučeljem je zaslon s elektroničkom tintom (ePaper/eInk) dizajniran za jasan i učinkovit prikaz u elektroničkim projektima. Ovaj je modul kompatibilan s popularnim platformama kao što su Raspberry Pi, Arduino i STM32, što olakšava integraciju u različite projekte.

Ova vrsta zaslona ističe se svojim niskim energetskim trošenjem, jer energiju troši samo tijekom osvježavanja slike. Nakon što je grafika učitana, zaslon zadržava sliku bez potrebe za kontinuiranim napajanjem, što ga čini idealnim izborom za uređaje koji zahtijevaju nisku potrošnju i dug vijek trajanja baterije.

Upotrijebljena tehnologija je mikroenkapsulirani elektroforetski zaslon (MED), koji koristi male kuglice s nabijenim pigmentima suspendirane u prozirnom ulju. Ti se pigmenti pomiču prema električnom naboju kako bi oblikovali vidljive slike koje reflektiraju okolno svjetlo, čime se eliminira potreba za pozadinskim osvjetljenjem. To omogućuje izvrsnu vidljivost čak i na izravnom sunčevom svjetlu, s velikim kutom gledanja od više od 170°.

Ključne značajke

• Veličina zaslona: 1.54 inča (27,6 mm × 27,6 mm)
• Rezolucija: 200 × 200 piksela s razmakom točke od 0,138 × 0,138 mm
• Komunikacijsko sučelje: SPI s 3 ili 4 žice
• Radni napon: 3.3V / 5V kompatibilno s Arduino bez potrebe za dodatnom pretvorbom
• Boje: Crna i bijela s 2 razine sive
• Potrošnja energije: 26.4mW tijekom osvježavanja, manje od 0.017mW u stanju pripravnosti
• Vrijeme osvježavanja: Djelomično 0.3s, potpuno 2s
• Dimenzije modula: 55 mm × 39,4 mm

Primjena i kompatibilnost

Ovaj je modul savršen za projekte koji zahtijevaju čitljiv zaslon na otvorenom i nisku potrošnju, kao što su e-čitači, IoT uređaji, pametni satovi, elektroničke oznake i informativni paneli. Njegova kompatibilnost s Raspberry Pi, Arduino i STM32 omogućuje upotrebu u širokom rasponu aplikacija i prototipova.

Pakiranje uključuje 1.54-inčni ePaper zaslon modul spreman za integraciju. Za lakšu upotrebu, više informacija i primjere koda možete pronaći na Waveshare Wiki.

• 1.54-inčni zaslon s elektroničkom tintom i rezolucijom 200x200 piksela
• SPI sučelje s 3 ili 4 žice kompatibilno s Raspberry Pi, Arduino i STM32
• Radni napon 3.3V / 5V bez potrebe za dodatnim pretvaračima
• Niska potrošnja energije: troši energiju samo pri osvježavanju zaslona
• Visoka vidljivost na sunčevoj svjetlosti s kutom gledanja >170°
• Brzo djelomično osvježavanje za 0.3 sekunde i potpuno osvježavanje za 2 sekunde
• Kompaktne dimenzije: 55 mm × 39,4 mm, idealno za prijenosne projekte
