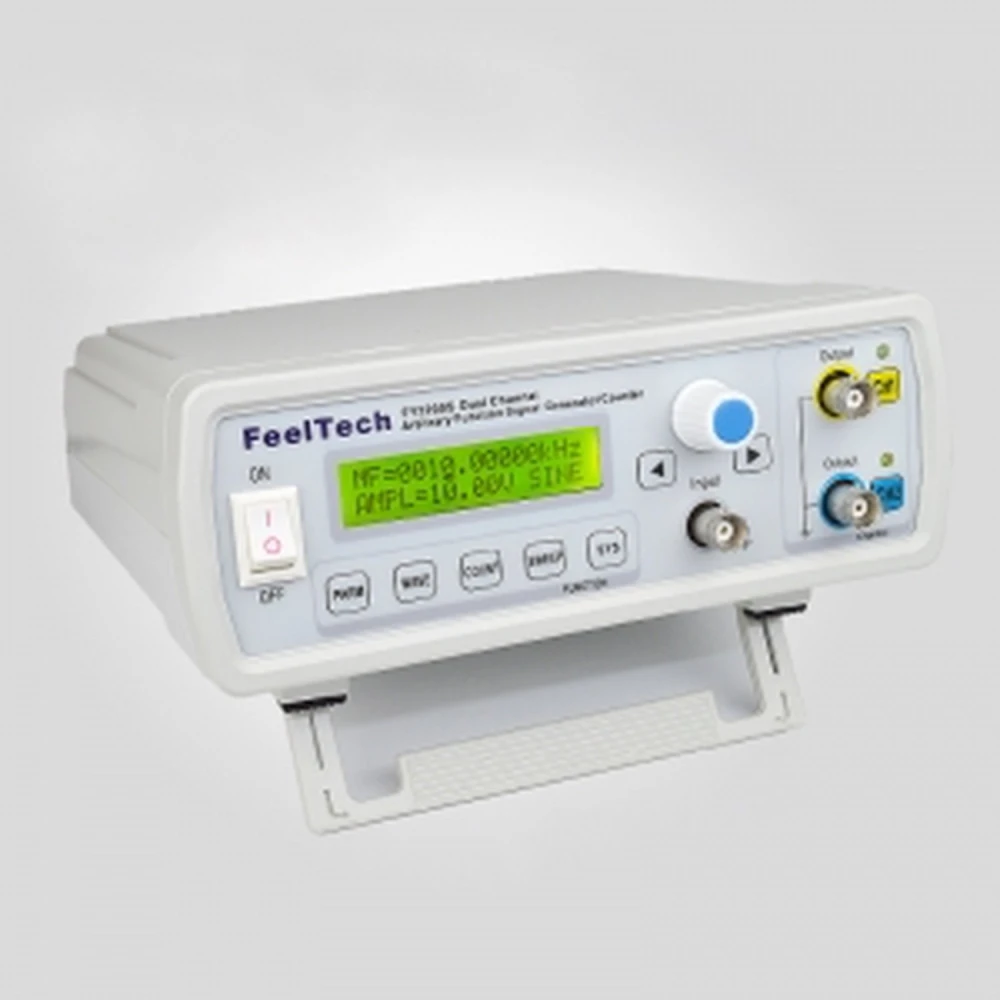

Arbitrarni funkcijski generator 6MHz 2 kanala FY3206S FeelTech
Brend: FeelTech
PDV uključen (Bez poreza: 57,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 68,40 € | -4% |
| 10+ | 66,98 € | -6% |
| 20+ | 62,70 € | -12% |
Arbitrarni funkcijski generator 6MHz 2 kanala FY3206S tvrtke FeelTech napredan je instrument dizajniran za precizno generiranje elektroničkih signala s dva neovisna kanala. Ovaj DDS generator (Direct Digital Synthesis) omogućuje stvaranje sinusnih, kvadratnih, trokutastih, pilastih, arbitrarnih i moduliranih valnih oblika (AM, FM), uz potpunu kontrolu amplitude, frekvencije, pomaka i faze.
Zahvaljujući CMOS integriranoj sklopovskoj tehnologiji i brzim mikroprocesorom, zajedno s aktivnim kristalnim oscilatorom, nudi iznimnu stabilnost i preciznost u generiranju signala, s frekvencijskom rezolucijom do 10 mHz i točnošću od ±5×10-6.
Glavne značajke
- Dva neovisna izlazna kanala (CH1 i CH2) s brzim izlazom.
- Maksimalna frekvencija sinusnog i kvadratnog vala: 6 MHz.
- Dostupni valni oblici: sinusni, kvadratni (s podesivim radnim ciklusom između 0.1% i 99.9%), trokutasti, pilasti, arbitrarni, obični impuls, šum, elektrokardiogram, AM i FM.
- Izlazna amplituda ≥ 20 Vp-p (bez opterećenja) s izlaznom impedancijom od 50 ohmios ±10%.
- Sinkronizirani TTL izlaz za oba kanala s podesivom fazom i električnom razinom > 3.3 Vp-p.
- Ugrađeni frekvencmetar s mjernim rasponom od 1 Hz do 100 MHz za unutarnje i vanjske signale.
- Funkcija sweepa na CH1 s linearnim i logaritamskim načinom rada, s podesivim rasponom i brzinom.
- Memorija za spremanje do 20 prilagođenih postavki.
- Potpuno digitalno upravljanje putem tipki i kotačića s LCD1602 zaslonom na engleskom jeziku.
- Brzina uzorkovanja do 250 MSa/s i generator valnog oblika od 12 bits za nisku distorziju.
- Kompaktne dimenzije: 200 x 190 x 90 mm i približna težina od 500 g.
Tipične primjene
Ovaj generator idealan je za:
- Elektroničko inženjerstvo i razvoj sklopova.
- Istraživačke laboratorije i ispitivanje elektroničkih uređaja.
- Proizvodne linije za funkcionalna ispitivanja i kalibraciju.
- Nastavu i obuku iz elektronike i telekomunikacija.
Kompatibilnost i pribor

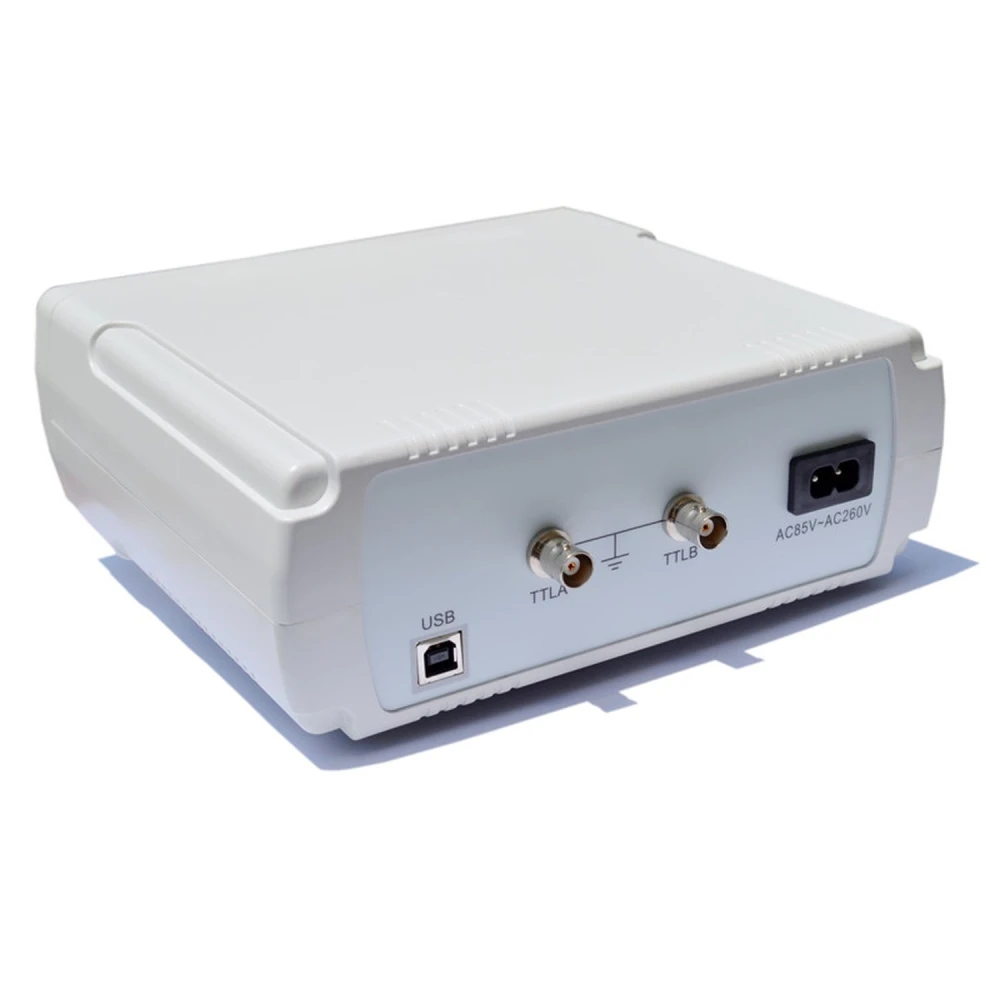

Uključuje kabel za napajanje, USB kabel za povezivanje s računalom, Q9 krokodilke i CD sa softverom i priručnikom. Kompatibilan je sa sustavima koji zahtijevaju arbitrarne signale i funkcije sweepa za napredna ispitivanja.
Napomena: Trenutačno ovaj proizvod nije dostupan na zalihi. Možete se raspitati za obavijest o ponovnoj dostupnosti.
- Dvokanalni DDS generator s maksimalnom frekvencijom od 6 MHz
- Valni oblici: sinusni, kvadratni, trokutasti, pilasti, arbitrarni, AM, FM
- Ugrađeni frekvencmetar s rasponom do 100 MHz
- Digitalno upravljanje s LCD1602 zaslonom i memorijom za 20 postavki
- Podesiva linearna i logaritamska sweep funkcija na CH1
- Visoka preciznost i stabilnost s aktivnim kristalnim oscilatorom
- Sinkronizirani TTL izlaz s podesivom fazom
- Brzina uzorkovanja 250 MSa/s i 12-bitni generator za nisku distorziju
- Kompaktne dimenzije i mala težina za jednostavno rukovanje
- Uključeni kabeli, klipse i softver za povezivanje i upravljanje
Pitanja i odgovori kupaca
Koje valne oblike može generirati FY3206S-6MHz i za koje su specifične primjene korisni?
FY3206S-6MHz može generirati sinusne, pravokutne, trokutaste, pilaste i programabilne proizvoljne valne oblike. Sinusni valovi idealni su za testiranje audio opreme i filtara; pravokutni se koriste za digitalne simulacije ili testiranje logičkih taktova; trokutasti/pilasti koriste se u modulacijskim i upravljačkim sklopovima, dok proizvoljni omogućuju emulaciju složenih specifičnih signala, što je ključno za analogne module ili prilagođene dizajne.
Koje izlazno sučelje i razine amplitude nudi generator i kako se povezuje s drugim laboratorijskim instrumentima?

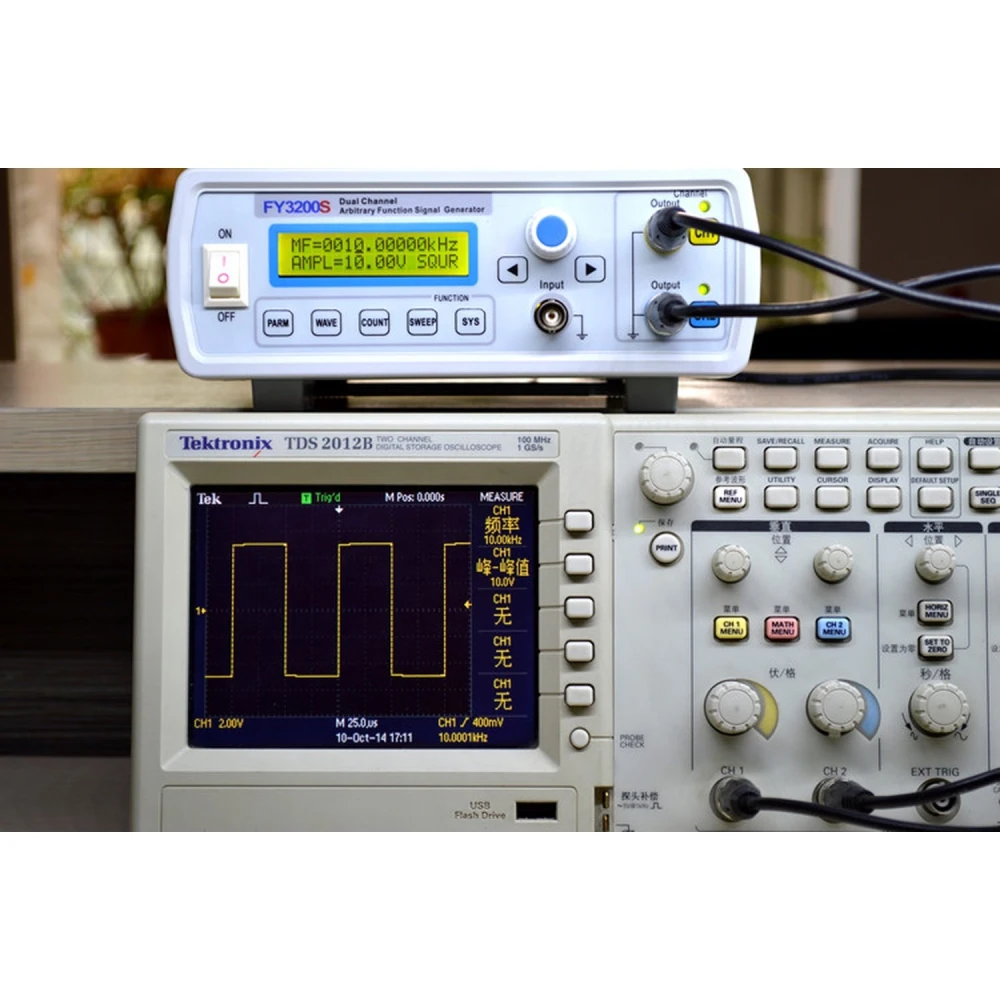

Generator ima standardne BNC izlaze i podržava podesive razine signala do ±10 Vpp pri visokoj impedanciji opterećenja (približno 50 Ω). Uključuje TTL izlaz za digitalnu sinkronizaciju. To omogućuje izravno povezivanje s osciloskopima, analizatorima ili ispitnom opremom kompatibilnom s BNC ulazima, osiguravajući svestranost u obrazovnim i industrijskim laboratorijima.
Treba li uređaj neki poseban softver ili upravljački program za učitavanje proizvoljnih valnih oblika i je li kompatibilan sa sustavima Windows ili Mac?
Za učitavanje proizvoljnih valnih oblika koristi se namjenski softver koji isporučuje proizvođač, obično kompatibilan sa sustavima Windows (najčešće Windows 7/8/10). Nije zajamčena nativna podrška za macOS, pa bi korisnicima Maca trebao virtualni okoliš ili Windows računalo. Upravljački program obično je uključen u paket ili dostupan na internetu.
Koje su električne specifikacije napajanja i postoji li tolerancija na varijacije napona?
FY3206S-6MHz obično radi s vanjskim napajanjem od 12 V DC, s tolerancijom od ±10 %. Maksimalna potrošnja obično je manja od 10 W. Važno je ne prekoračiti navedene vrijednosti kako bi se izbjegla oštećenja ili nestabilan rad, osobito u okruženjima s čestim varijacijama napona.
Koja je glavna tehnička razlika ovog modela u odnosu na druge DDS generatore slične klase, poput FY3200S-10MHz?
Ključna razlika je u maksimalnoj izlaznoj frekvenciji: FY3206S-6MHz doseže 6 MHz u sinusnom modu, dok FY3200S-10MHz doseže 10 MHz. Osim toga, performanse u pogledu izobličenja i vjernosti valnog oblika vrlo su slične između ta dva modela, ali model s višom frekvencijom nudi više prostora za RF primjene ili potrebe za većom propusnošću. Ako raspon od 0–6 MHz pokriva vaše potrebe, 3206S je isplativiji i energetski učinkovitiji.
Koja je maksimalna frekvencija koju može generirati ovaj arbitrarni funkcijski generator?
FY3206S može generirati signale s maksimalnom frekvencijom do 6 MHz za sinusni, kvadratni i trokutasti val.
Koje vrste valnih oblika može generirati FY3206S?
Može generirati sinusne, kvadratne (s podesivim radnim ciklusom), trokutaste, pilaste, arbitrarne valove, impulse, šum, elektrokardiogram, AM i FM.
Ima li funkciju mjerenja frekvencije?
Da, ima ugrađen frekvencmetar s mjernim rasponom od 1 Hz do 100 MHz za unutarnje i vanjske signale.
Može li se upravljati putem računala?
Da, svaka funkcija može se podešavati s računala putem priloženog softvera i USB veze.
Je li dostupan za trenutnu kupnju?
Trenutačno je proizvod rasprodan i nije dostupan za trenutnu kupnju, ali možete zatražiti obavijest o ponovnoj dostupnosti.
