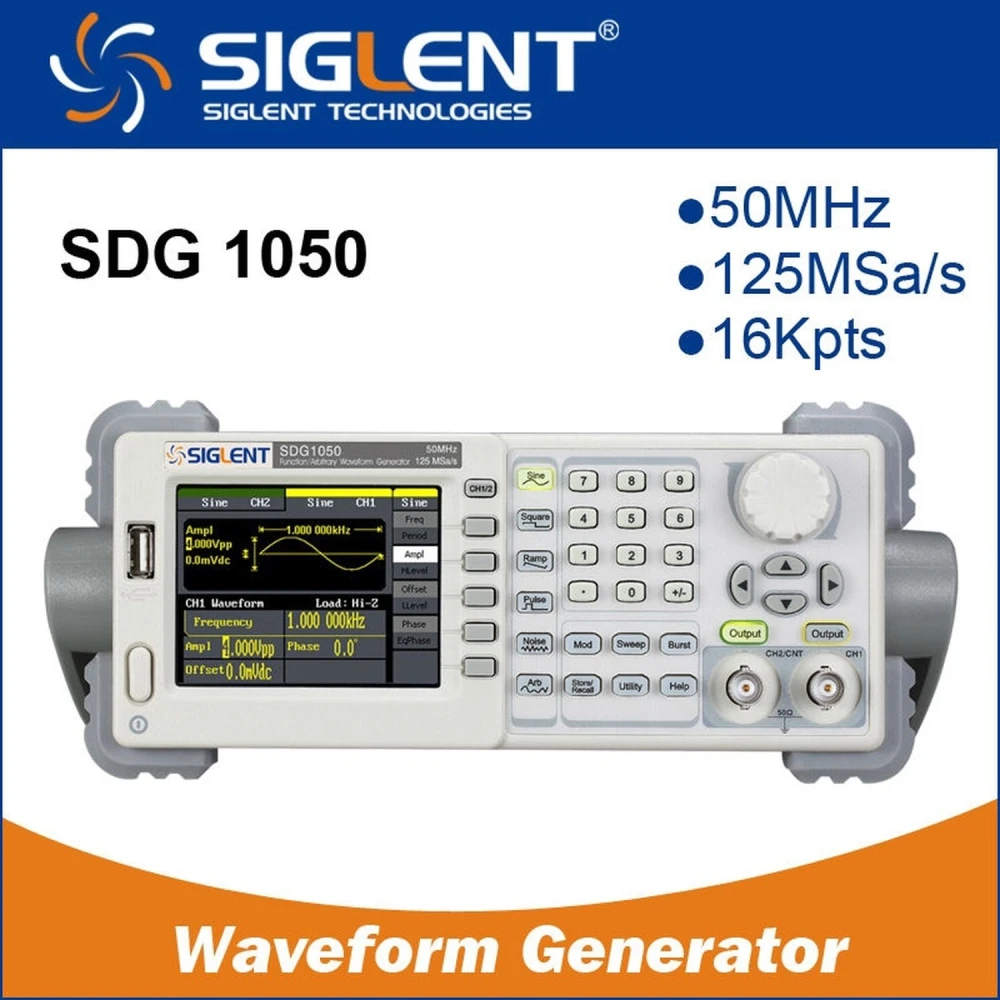

Siglent SDG1050 50MHz proizvoljni funkcijski generator
Brend: Siglent
PDV uključen (Bez poreza: 350,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 420,00 € | -4% |
| 10+ | 411,25 € | -6% |
| 20+ | 393,75 € | -10% |
Siglent SDG1050 50MHz proizvoljni funkcijski generator je napredan uređaj dizajniran za pružanje visokokvalitetnih i preciznih signala u elektroničkim i laboratorijskim primjenama. Zahvaljujući DDS tehnologiji (Direct Digital Synthesis) i dvostrukom izlazu s podesivom fazom, ovaj generator omogućuje širok raspon valnih oblika i modulacija za različite tehničke potrebe.
Glavne značajke:
- Maksimalna izlazna frekvencija od 50MHz, idealna za testiranje i razvoj u elektronici.
- Brzina uzorkovanja od 125 MSa/s i vertikalna rezolucija od 14 bits za precizne signale.
- Duljina valnog oblika od 16Kpts koja omogućuje generiranje složenih i detaljnih valnih oblika.
- Izlaz 5 standardnih tipova valnih oblika i 48 unutarnjih proizvoljnih valnih oblika za maksimalnu svestranost.
- Širok brojač frekvencije s rasponom do 200MHz za točna mjerenja.
- Raznolike funkcije modulacije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep i Burst za napredne primjene.
- USB Host i Device povezivost, sa podrškom za pohranu na U disk i kompatibilnim softverom.
- Kompatibilnost s digitalnim osciloskopima serije SDS1000 i opcionalno daljinsko upravljanje putem GPIB priključka.
Tehničke specifikacije:
- Model: SDG1050
- Izlazni kanali: 2
- Rezolucija frekvencije: 1 μHz
- Valni oblici: sinusni, kvadratni, rampa, impulsni, bijeli Gaussov šum i 48 ugrađenih proizvoljnih valnih oblika.
- Raspon sinusnog i kvadratnog vala: 1 μHz do 50MHz
- Raspon impulsa: 500 μHz do 5MHz
- Raspon rampe: 1 μHz do 300KHz
- Bijeli Gaussov šum sa širinom pojasa od 50MHz (-3dB)
- Dodatne funkcije: brojač frekvencije od 100 mHz do 200 MHz
- Dimenzije: 229 mm x 105 mm x 281 mm
Tipične primjene:
Ovaj generator idealan je za elektroničke laboratorije, razvoj i testiranje sklopova, tehničko obrazovanje i projekte koji zahtijevaju precizne i modulirane signale. Njegova sposobnost generiranja više valnih oblika i modulacija čini ga prikladnim za simulaciju signala, ispitivanje odziva uređaja i napredna eksperimentiranja.
Kompatibilnost:
Kompatibilan je s digitalnim osciloskopima serije SDS1000, što olakšava integraciju u sustave mjerenja i upravljanja. Osim toga, USB priključak i opcija USB-GPIB adaptera omogućuju jednostavno povezivanje i ažuriranje firmwarea.
- DDS tehnologija s dvostrukim izlazom i podesivom fazom
- Maksimalna frekvencija od 50MHz i brzina uzorkovanja od 125 MSa/s
- Vertikalna rezolucija od 14 bits i duljina valnog oblika od 16Kpts
- 48 unutarnjih proizvoljnih valnih oblika i 5 standardnih oblika
- Funkcije modulacije AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Brojač frekvencije do 200MHz za precizna mjerenja
- USB Host i Device povezivost, podrška za vanjsku pohranu
- Kompatibilan s digitalnim osciloskopima SDS1000 i opcionalno daljinsko upravljanje
Pitanja i odgovori kupaca
Koji su materijali i dimenzije ovog generatora i što dolazi u kutiji pri kupnji?
Generator SDG1050 izrađen je s kućištem od ojačane ABS plastike, namijenjen za laboratorijsku uporabu. Približne dimenzije su 260 mm × 105 mm × 295 mm, a težina je oko 3 kg. U kutiji se obično nalaze generator, kabel za napajanje, 2 BNC kabela, korisnički priručnik i CD sa softverom. Sadržaj može varirati ovisno o regiji ili distributeru.
S kojim je sustavima i opremom kompatibilan i koje konektore koristi za izlaz signala?
SDG1050 je kompatibilan s osciloskopima, ispitnim stolovima i automatizacijskim sustavima koji prihvaćaju standardne analogne signale preko BNC konektora. Može se integrirati s PC softverom (putem USB-a) i s uređajima koji podržavaju GPIB vezu (opcionalno). Radni napon je 100–240 V AC, 50/60 Hz, što ga čini prikladnim za većinu laboratorija.
Na što trebam paziti pri instalaciji i kako se ažurira firmware?
Instalacija zahtijeva stabilnu površinu, odgovarajuću ventilaciju i pouzdano uzemljenje. Važno je koristiti isporučene kabele ili kabele jednakih specifikacija kako bi se spriječile smetnje. Ažuriranje firmwarea provodi se putem USB Host priključka prema uputama proizvođača; preporučuje se prethodna sigurnosna kopija i provjera integriteta datoteka kako bi se izbjegli rizici.
Koja su ograničenja performansi u pogledu valnih oblika i kako rezolucija utječe na te signale?
SDG1050 generira sinusne i kvadratne valove od 1 µHz do 50 MHz, impulsne valove do 5 MHz i arbitrarne oblike do 5 MHz. Njegova vertikalna rezolucija je 14 bita, što omogućuje visoku preciznost u zahtjevnim primjenama. Međutim, svaka DDS generacija arbitrarnog signala ima ograničenja u vjernosti signala iznad 5 MHz i također ovisi o dostupnoj maksimalnoj duljini valnog oblika (16 kpts).
Koja je maksimalna izlazna frekvencija Siglent SDG1050 generatora?
Maksimalna izlazna frekvencija je 50 MHz.
Koliko izlaznih kanala ima ovaj funkcijski generator?
Ima 2 neovisna izlazna kanala.
Koje vrste valnih oblika može generirati?
Može generirati sinusni, kvadratni, rampa, impulsni, bijeli Gaussov šum i 48 ugrađenih tipova proizvoljnih valnih oblika.
Je li kompatibilan s drugom mjernom opremom?
Da, kompatibilan je s digitalnim osciloskopima serije SDS1000 i može se daljinski upravljati putem opcionalnog GPIB priključka.
Koje funkcije modulacije podržava ovaj generator?
Podržava AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep i Burst modulaciju.
