INA219 I2C MCU-219 senzor struje za dvosmjerno nadziranje energije
Brend: satkit
3,75€
PDV uključen (Bez poreza: 3,00 €)
Ograničena zaliha
Standardna dostava
Čet, Tra 30 - Pon, Svi 4
Ekspresna dostava
Uto, Tra 28 - Sri, Tra 29
Povrat u roku od 30 dana
Besplatan povrat u roku od 30 dana
Sigurna transakcija
Share:
Besplatna dostava
Dostava od 4,99€
Jednostavan povrat
Pravo na povrat u roku od 30 dana
Sigurno plaćanje
100% sigurna naplata
Jamstvo kvalitete
Samo originalni proizvodi
INA219 I2C MCU-219 senzor struje elektronički je modul dizajniran za precizno mjerenje napona i struje u istosmjernim (DC) sustavima. Ovaj senzor koristi chipset INA219B-IC i komunicira putem I2C protokola, što olakšava integraciju u elektroničke i Arduino projekte.
Zahvaljujući mogućnosti mjerenja napona do 26 V i dvosmjernih struja, savršen je za primjene kao što su nadzor baterija, solarni sustavi i bilo koji projekt koji zahtijeva preciznu kontrolu potrošnje energije.
Glavne značajke
- Chipset: INA219B-IC za precizno mjerenje struje i napona.
- Radni napon: Kompatibilan s 3.3V i 5V.
- Mjerni otpor: 0.1 Ohm, tolerancija 1%, 2W.
- Maksimalni napon mjerenja: do 26 V.
- Dimenzije: 25 x 22 x 12 mm, kompaktan i jednostavan za integraciju.
- Povezivost: I2C protokol za jednostavnu komunikaciju s mikrokontrolerima.

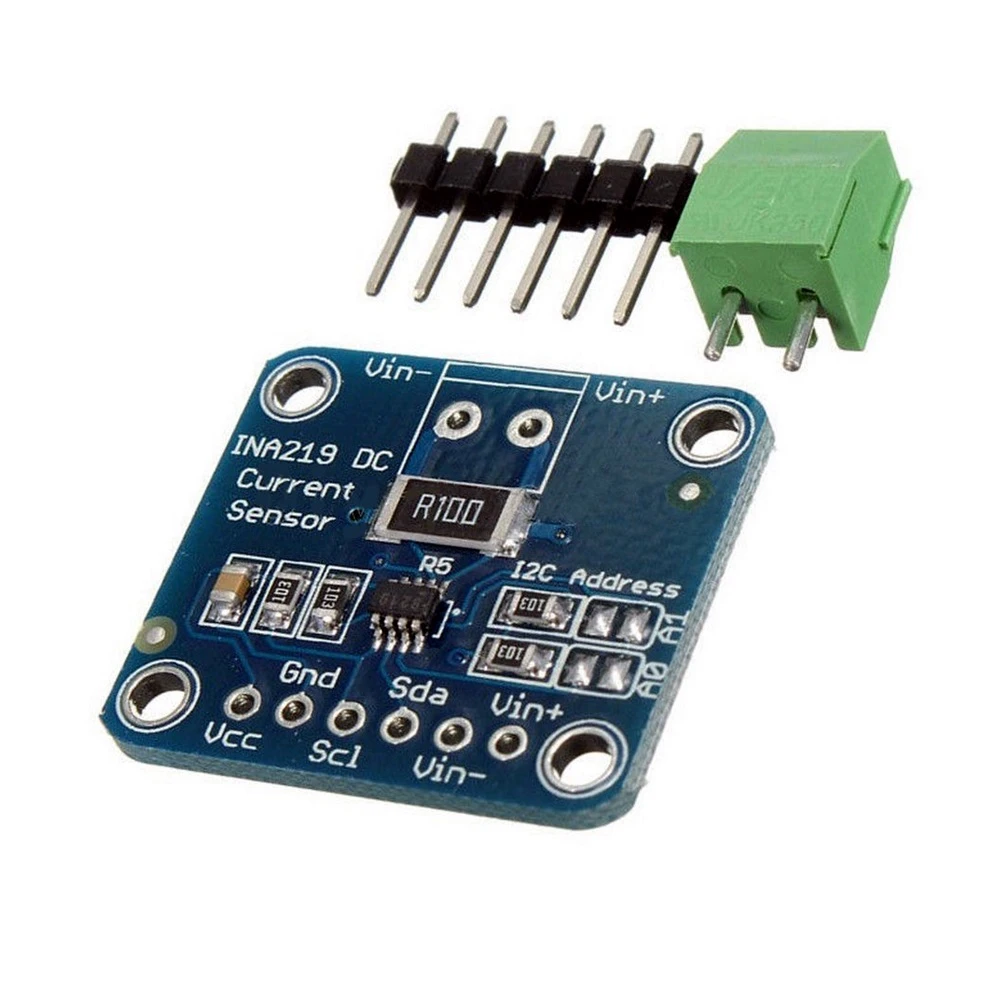

- Uključena dodatna oprema: 6-pinski header i 3.5 mm PCB terminalni blok za sigurno spajanje.
Tipične primjene
Ovaj je senzor idealan za elektroničke projekte koji zahtijevaju nadzor energije u stvarnom vremenu, posebno u sustavima temeljenima na Arduinu. Najčešće se koristi za:
- Mjerenje struje i napona u punjivim baterijama.
- Nadzor solarnih panela i fotonaponskih sustava.
- Robotičke i automatizacijske projekte koji trebaju kontrolu energije.
- Elektroničku mjernu opremu i razvoj prototipova.
Kompatibilnost
MCU-219 kompatibilan je s većinom mikrokontrolera koji podržavaju I2C komunikaciju, uključujući Arduino, Raspberry Pi i druge ugrađene sustave. Njegov kompaktan dizajn olakšava integraciju na probne pločice i DIY projekte.
Napomena: Trenutno ovaj proizvod nije na zalihi. Preporučujemo da pogledate slične alternativne proizvode u našoj kategoriji senzora za Arduino.
- INA219B-IC chipset za precizno mjerenje struje i napona
- Kompatibilan s radnim naponima 3.3V i 5V
- Mjerni otpor 0.1 Ohm s tolerancijom 1% i snagom 2W
- Maksimalni napon mjerenja do 26 V
- Kompaktne dimenzije 25x22x12 mm
- Komunikacija putem I2C protokola za jednostavnu integraciju
- Uključuje 6-pinski header i 3.5 mm PCB terminalni blok
Pitanja i odgovori kupaca
Koji raspon napona i struje može mjeriti modul MCU-219 s INA219?
Modul može mjeriti napone do 26 V DC i struje određene shunt otpornikom od 0,1 Ω, 2 W, što tipično odgovara maksimalno oko 2 A, ovisno o toplinskom rasipanju i dopuštenom padu napona.
Što točno uključuje kutija proizvoda i koje su dimenzije senzora?
Kutija uključuje pločicu sa senzorom INA219 već montiranim, 6-pinski header (za protoboard ili druge konektore) i PCB terminalni blok od 3,5 mm. Dimenzije su 25 mm x 22 mm x 12 mm.
S kojim mikrokontrolerima je kompatibilan MCU-219 i koji napon je potreban za napajanje modula?
MCU-219 je kompatibilan s mikrokontrolerima koji podržavaju I2C/IIC kao što su Arduino, ESP32, Raspberry Pi i kompatibilni uređaji. Može se napajati s 3,3 V ili 5 V, ovisno o host sustavu.
Je li potreban neki poseban postupak za instalaciju senzora i osiguravanje preciznih mjerenja?
Preporučuje se čvrsto zalemiti header i terminale te postaviti senzor što bliže točki mjerenja kako bi se smanjili padovi napona. Važno je održavati kratke veze i dobro ih izolirati od električnog okruženja.
Koje su glavne razlike između MCU-219 i drugih senzora struje poput ACS712?
MCU-219 koristi diferencijalno mjerenje s shunt otpornikom, što daje veću preciznost pri niskim razinama (±1%) i podržava dvosmjerno praćenje te više napone (do 26 V), dok ACS712 koristi Hallov efekt, ima manju rezoluciju pri niskim strujama i ograničava napon na 5 V.
Čemu služi INA219 I2C MCU-219 senzor struje?
Služi za precizno mjerenje napona i struje u istosmjernim sustavima, omogućujući nadzor potrošnje energije u elektroničkim projektima.
Je li kompatibilan s Arduinom?
Da, senzor koristi I2C komunikaciju, što ga čini kompatibilnim s Arduinom i drugim mikrokontrolerima koji podržavaju ovaj protokol.
Koji je maksimalni raspon napona koji može mjeriti?
Može mjeriti napone do 26 V u istosmjernoj struji.
Što dolazi u pakiranju proizvoda?
Uključuje 6-pinski header i 3.5 mm PCB terminalni blok za jednostavno spajanje na probne pločice.
Je li proizvod odmah dostupan za kupnju?
Trenutno proizvod nije na zalihi. Preporučuje se provjeriti alternativne proizvode u kategoriji senzora za Arduino.
