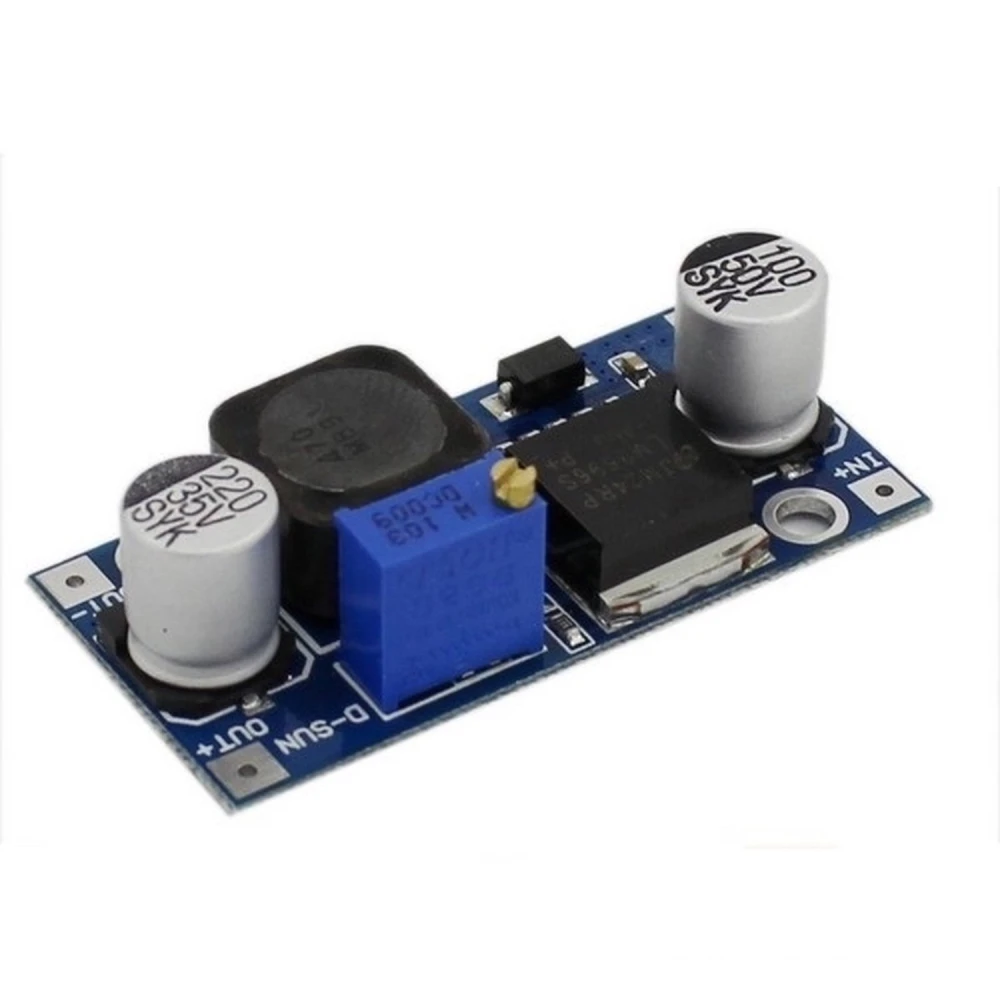

LM2596 DC-DC pretvarač: podesivi regulator napona

Name: LM2596 DC-DC pretvarač: podesivi regulator napona
Brand: satkit
SKU: H000301-LM259
Price: 2.39 EUR
Availability: InStock

Brend: satkit

Budite prvi koji će recenzirati ovaj proizvod

Spremi 5% Bilo: 2,50 €

2,39€

PDV uključen (Bez poreza: 1,91 €)

Količinski popusti

Količina	Cijena	Spremi
2+	2,40 €	-4%
10+	2,28 €	-9%
20+	1,88 €	-25%

Na zalihi je još samo 3 kom. — naručite uskoro!

Standardna dostava Pet, Svi 1 - Uto, Svi 5

Ekspresna dostava Sri, Tra 29 - Čet, Tra 30

Povrat u roku od 30 dana

Količina

Besplatan povrat u roku od 30 dana

Sigurna transakcija

Besplatna dostava Dostava od 4,99€

Jednostavan povrat Pravo na povrat u roku od 30 dana

Sigurno plaćanje 100% sigurna naplata

Jamstvo kvalitete Samo originalni proizvodi

LM2596 DC-DC pretvarač je modul regulatora napona tipa Step Down (snižavajući) koji omogućuje podesivi izlazni napon između 1,25V i 30V iz napajanja višeg napona, od 4,5V do 35V. Ovaj se modul široko koristi u projektima elektronike i Arduino zbog visoke učinkovitosti i mogućnosti isporuke do 3A istosmjerne struje uz odgovarajuće odvođenje topline.

Ovaj modul temelji se na regulatoru LM2596, koji je sklopni regulator, što znači da je znatno učinkovitiji od tradicionalnih linearnih regulatora, osobito kada je razlika između ulaznog i izlaznog napona velika. Maksimalna učinkovitost može doseći do 92%, što smanjuje stvaranje topline i poboljšava energetsku učinkovitost sustava.

Glavne značajke

Podesivi izlazni napon: od 1,25V do 30V DC.
Ulazni napon: 4,5V do 35V DC.
Maksimalna izlazna struja: 3A uz hladnjak.
Valovitost izlaznog napona: 30mV, što osigurava stabilan i čist izlaz.
Frekvencija preklapanja: 150KHz za učinkovitu regulaciju.
Učinkovitost pretvorbe: do 92%, uz minimalne gubitke energije.
Regulacija opterećenja: ±0,5% za održavanje konstantnog napona pri različitim opterećenjima.
Regulacija napona: ±2,5% za stabilnost izlaza.
Radna temperatura: od -40ºC do +85ºC.
Kompaktne dimenzije: 48mm x 23mm x 14mm, idealno za ugradnju u projekte.

Tipične primjene

Ovaj pretvarač idealan je za napajanje projekata temeljenih na Arduinu i drugim mikrokontrolerima koji zahtijevaju određeni i stabilan napon. Također je koristan za napajanje elektroničkih sklopova kojima je potrebno regulirano i učinkovito napajanje, poput senzora, komunikacijskih modula i prijenosnih uređaja.

Mogućnost podešavanja napona omogućuje prilagodbu različitim potrebama, što olakšava eksperimentiranje i razvoj elektroničkih prototipova.

Kompatibilnost

Kompatibilan je sa širokim rasponom DC napajanja unutar navedenog raspona napona. Posebno je koristan u Arduino projektima i DIY elektronici gdje je potrebno regulirano i učinkovito napajanje.

Podesivi izlazni napon od 1,25V do 30V DC
Ulazni napon od 4,5V do 35V DC
Maksimalna izlazna struja od 3A uz hladnjak
Visoka učinkovitost pretvorbe do 92%
Niska valovitost izlaza, 30mV za stabilan signal
Frekvencija preklapanja 150KHz
Regulacija opterećenja ±0,5% i napona ±2,5%
Radna temperatura od -40ºC do +85ºC
Kompaktne dimenzije: 48mm x 23mm x 14mm

Pitanja i odgovori kupaca

Koje prednosti ovaj LM2596 pretvarač nudi u odnosu na tradicionalne linearne regulatore u projektima s Arduinom?

LM2596 koristi impulsnu regulaciju (step-down), što mu omogućuje učinkovitost do 92%, posebno korisnu u primjenama gdje je razlika između ulaznog i izlaznog napona znatna. To znači manje toplinsko rasipanje i veću autonomiju u projektima napajanim baterijama, u usporedbi s linearnim regulatorima koji višak energije pretvaraju u toplinu.

Koliku stvarnu struju pretvarač može podnijeti bez dodatnog hladnjaka?

Bez dodatnog hladnjaka preporučena trajna struja ne bi trebala prelaziti približno 2 A, jer od tog praga LM2596 može dosegnuti temperature koje negativno utječu na njegov vijek trajanja i stabilnost. Za struje do 3 A nužno je pojačati odvođenje topline.

Koji se uobičajeni problemi mogu pojaviti tijekom instalacije i kako ih izbjeći?

Česte pogreške uključuju obrnuti polaritet ulaza, podešavanje potenciometra izvan dopuštenog raspona ili preopterećenje modula (iznad 3 A). Te situacije mogu oštetiti pretvarač. Preporučuje se uvijek provjeriti polaritet, kalibrirati napon multimetrom prije spajanja opterećenja i provjeriti da potrošnja struje opterećenja ne prelazi navedenu granicu.

Usklađuje li se ovaj modul s nekom posebnom normom električne sigurnosti ili zahtijeva posebna razmatranja za uporabu u certificiranim okruženjima?

LM2596 i ovakvi moduli općenito nemaju industrijske certifikate električne sigurnosti (poput CE, UL). Za kritične primjene ili certificirane instalacije preporučuje se provjeriti usklađenost s lokalnim propisima ili koristiti homologirane module, osobito ako se ugrađuju u gotove proizvode za prodaju.

Koji je raspon ulaznog napona za LM2596 DC-DC pretvarač?

Raspon ulaznog napona je od 4,5V do 35V DC.

Koliku maksimalnu struju može isporučiti ovaj modul?

Može isporučiti do 3A istosmjerne struje uz odgovarajući hladnjak.

Je li izlazni napon podesiv?

Da, izlazni napon je podesiv od 1,25V do 30V DC.

Koja je maksimalna učinkovitost pretvarača?

Maksimalna učinkovitost može doseći do 92%.

Za koje je primjene ovaj pretvarač idealan?

Idealan je za projekte elektronike i Arduino koji zahtijevaju regulirano i učinkovito napajanje.
