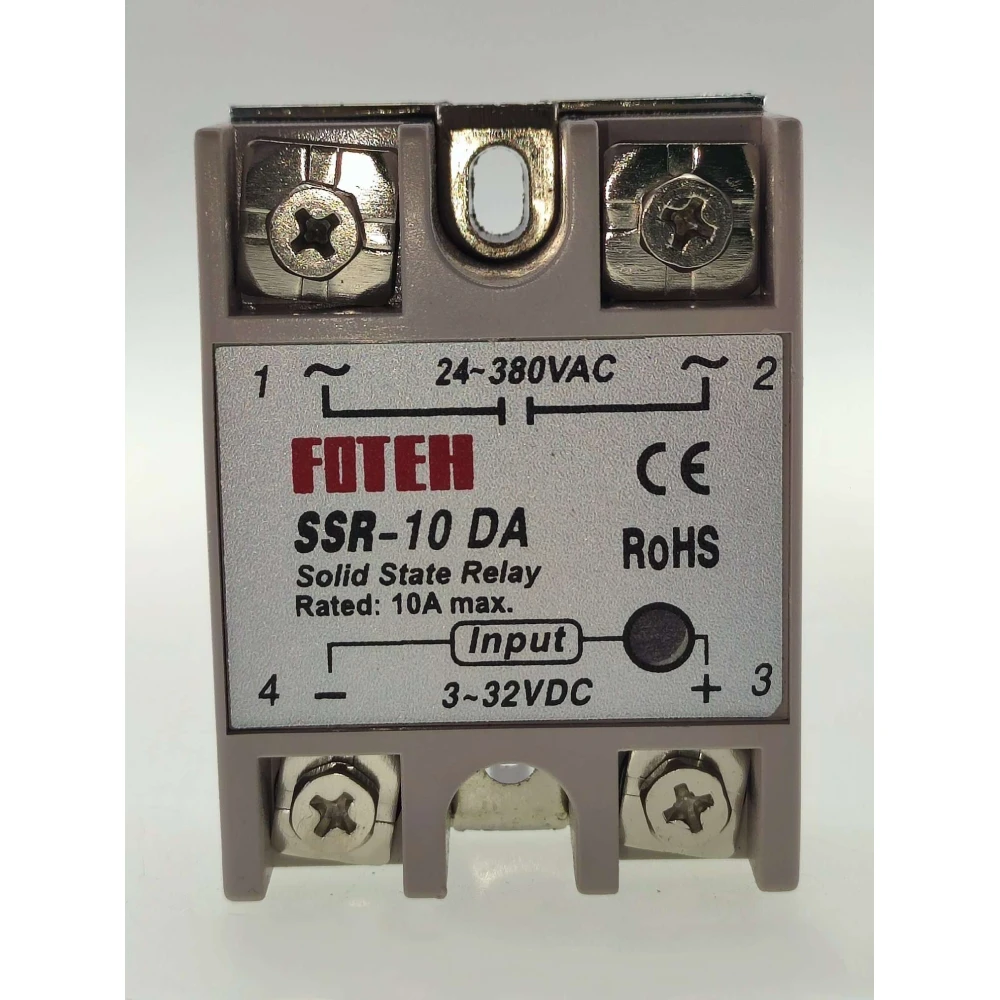

Fotek SSR-10 10A solid state relej za učinkovito upravljanje
Brend: Fotek
5,00€
PDV uključen (Bez poreza: 4,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 5,40 € | |
| 10+ | 5,12 € | |
| 20+ | 4,50 € | -10% |
Ograničena zaliha
Standardna dostava
Čet, Tra 30 - Pon, Svi 4
Ekspresna dostava
Uto, Tra 28 - Sri, Tra 29
Povrat u roku od 30 dana
Besplatan povrat u roku od 30 dana
Sigurna transakcija
Share:
Besplatna dostava
Dostava od 4,99€
Jednostavan povrat
Pravo na povrat u roku od 30 dana
Sigurno plaćanje
100% sigurna naplata
Jamstvo kvalitete
Samo originalni proizvodi
Fotek SSR-10 10A solid state relej je elektronički uređaj koji radi kao beskontaktni prekidač, dizajniran za upravljanje električnim opterećenjima velike struje pomoću malog upravljačkog signala. Široko se koristi u primjenama kao što je regulacija temperature u sustavima električnog grijanja, uz brzo i pouzdano preklapanje.
Glavne značajke:
- Ulazni napon: 3-32 VDC
- Ulazna struja: DC 3-10 mA
- Izlazni napon: 24-380 VCA
- Nazivna izlazna struja: 10A (sa sigurnosnom rezervom 3/2 radi sprječavanja preopterećenja)
- Pad napona u uključenom stanju: 1.5V
- Struja curenja u isključenom stanju: 2 mA
- Vrijeme uključivanja i isključivanja: 10 ms
- Otpornost na srednji napon: 1000 VAC
- Otpornost na izolaciju: 1000 MΩ / 500 VDC
- Radna temperatura okoline: -30 do 75 °C
- Način ugradnje: vijcima
- Indikator rada: LED
Prednosti Fotek SSR-10 10A solid state releja:
- Dug vijek trajanja zahvaljujući odsutnosti mehaničkog kontakta.
- Bez iskrenja i buke tijekom preklapanja.
- Bez elektromagnetskih smetnji, što osigurava stabilan rad.
- Velika brzina preklapanja i snažna otpornost na smetnje.
- Kompaktan dizajn, otporan na vibracije, koroziju i s prevencijom eksplozije.
- Kompatibilan s TTL, DTL, HTL integriranim krugovima, među ostalima.
Tipična uporaba: Ovaj relej idealan je za upravljanje otpornim električnim uređajima, kao što su grijaći kabeli i cijevi za električno grijanje. Preporučuje se ostaviti sigurnosnu rezervu struje od 3/2 u odnosu na nazivnu struju kako bi se izbjegla oštećenja i osiguralo odgovarajuće odvođenje topline, posebno kada opterećenje prelazi 5A. Za veća opterećenja preporučuje se uporaba posebnog hladnjaka za solid state releje.
Mjere opreza i preporuke:
- Ne koristiti za induktivna opterećenja ili motore, jer je dizajniran za otporna opterećenja.
- Obratiti pozornost na odvođenje topline kako bi se izbjeglo pregrijavanje.
- Pravilno ugraditi pomoću vijaka kako bi se osigurao dobar toplinski i električni kontakt.
Ovaj Fotek SSR-10 10A solid state relej učinkovito je i pouzdano rješenje za industrijske i kućne primjene koje zahtijevaju precizno upravljanje električnim opterećenjima uz visoku trajnost i sigurnost.
- Ulazni napon: 3-32 VDC
- Ulazna struja: DC 3-10 mA
- Izlazni napon: 24-380 VCA
- Maksimalna izlazna struja: 10A sa sigurnosnom rezervom
- Brzo vrijeme preklapanja: 10 ms
- LED indikator rada
- Beskontaktni dizajn za veću trajnost
- Kompatibilan s TTL, DTL, HTL krugovima
- Radna temperatura: -30 do 75 °C
- Ugradnja vijcima za sigurnost
Pitanja i odgovori kupaca
Koje su ključne prednosti Foteh SSR-10 10A solid-state releja u odnosu na tradicionalni elektromehanički relej?
SSR-10 10A nudi preklapanje bez fizičkog kontakta, što znači nema mehaničkog trošenja, nema buke i veću otpornost na vibracije i koroziju. Osim toga, ne stvara iskre ni elektromagnetske smetnje te omogućuje veću brzinu preklapanja. Glavni kompromis je što ima samo jednu grupu kontakata i može se zagrijavati pri visokim strujama, pa je potrebna pažnja na toplinsku disipaciju.
Koju maksimalnu temperaturu može doseći tijekom rada i kako treba upravljati toplinskom disipacijom?
SSR se može znatno zagrijati pri opterećenjima blizu 10 A. Pri radu iznad 5 A obavezna je ugradnja odgovarajućeg hladnjaka kako bi se spriječilo pregrijavanje. Temperatura hladnjaka ne smije prijeći 75-80 °C pri kontinuiranom radu. Ne ugrađivati u zatvorenim prostorima bez protoka zraka.
Koji se uobičajeni problemi mogu pojaviti na ovom SSR-u i kako ih spriječiti ili riješiti?
Najčešći kvarovi uključuju pregrijavanje zbog loše toplinske disipacije, uporabu s nerezistivnim opterećenjima ili prekoračenje nazivne struje. Kako biste izbjegli oštećenja, uvijek koristite hladnjak primjeren opterećenju, ne prelazite 70 % maksimalne struje i provjerite kompatibilnost opterećenja. Ako SSR ostane trajno uključen, provjerite preopterećenja ili naponske udare.
Čemu služi Fotek SSR-10 10A solid state relej?
Služi za upravljanje otpornim električnim opterećenjima, posebno u sustavima električnog grijanja i regulacije temperature, pomoću malog upravljačkog signala.
Kako se ugrađuje Fotek SSR-10 10A solid state relej?
Ugrađuje se pomoću vijaka, uz osiguravanje dobrog toplinskog i električnog kontakta. Važno je koristiti hladnjak ako struja prelazi 5A.
Koje mjere opreza trebam imati pri uporabi ovog releja?
Treba se koristiti samo s otpornim opterećenjima, ostaviti sigurnosnu rezervu struje 3/2 u odnosu na nazivnu i osigurati odgovarajuće odvođenje topline kako bi se izbjeglo pregrijavanje.
Je li kompatibilan s TTL krugovima?
Da, kompatibilan je s TTL, DTL, HTL integriranim krugovima i sličnima.
Koja je maksimalna struja koju ovaj relej može podnijeti?
Podnosi do 10 ampera uz sigurnosnu rezervu radi sprječavanja oštećenja zbog preopterećenja.
