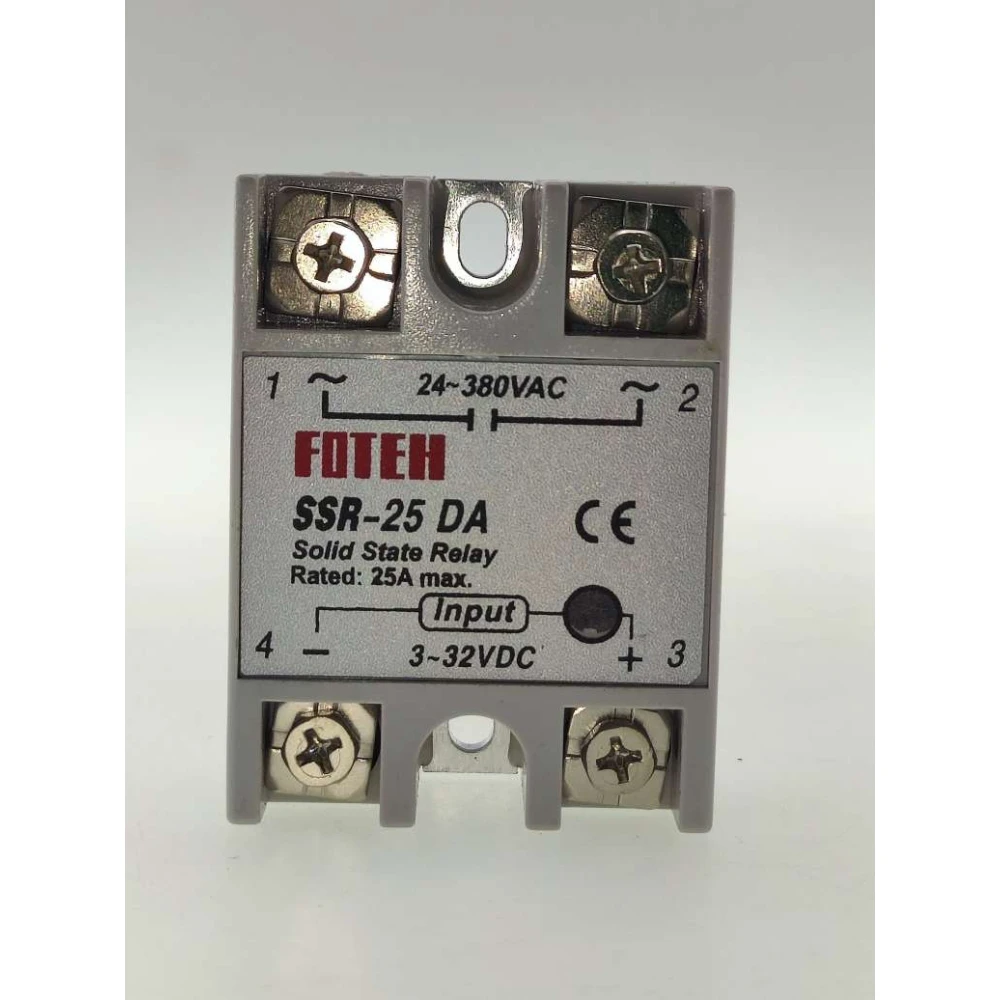

Fotek SSR-25 25A relej čvrstog stanja za učinkovito upravljanje

Fotek SSR-25 25A relej čvrstog stanja je elektronički uređaj dizajniran za upravljanje električnim opterećenjima bez mehaničkog kontakta, nudeći učinkovito i pouzdano rješenje za industrijske i kućne primjene.

Ovaj relej radi s upravljačkim signalom niskog napona (3-32 VDC) i može upravljati opterećenjima izmjenične struje do 25 ampera, s izlaznim naponom između 24 i 380 VCA. Njegov dizajn bez pokretnih dijelova uklanja mehaničko trošenje, povećava vijek trajanja i smanjuje održavanje.

Glavne značajke

• Upravljački ulaz: 3-32 VDC s ulaznom strujom između 3 i 25 mA.
• Kapacitet opterećenja: 25A s izlaznim naponom 24-380 VCA.
• Nizak pad napona u aktivnom stanju: 1.5V, što poboljšava energetsku učinkovitost.
• Brzo vrijeme odziva: 10 ms za uključivanje i isključivanje.
• Visoka otpornost na elektromagnetske smetnje i vibracije.
• LED indikator za praćenje radnog stanja.
• Kompaktan i na koroziju otporan dizajn, s načinom ugradnje pomoću vijaka.
• Raspon radne temperature: -30 do 75 °C.

Tipične primjene

Ovaj relej idealan je za upravljanje otpornim električnim uređajima, posebno sustavima grijanja kao što su električni kabeli i cijevi. Često se koristi u instrumentima za regulaciju temperature i industrijskoj automatizaciji za precizno i tiho uključivanje i isključivanje opterećenja.

Napomene za ugradnju

• Preporučuje se ostaviti strujnu rezervu 3/2 u odnosu na nazivnu struju kako bi se izbjegla preopterećenja.
• Za opterećenja veća od 5A važno je osigurati odgovarajuće odvođenje topline, uz korištenje posebnih hladnjaka za releje čvrstog stanja.
• Kompatibilan s TTL, DTL i HTL integriranim sklopovima.

Razlike u odnosu na mehaničke releje

Za razliku od mehaničkih releja, SSR nema pokretnih dijelova, što uklanja buku, iskrenje i trošenje kontakata. To ga čini tišim, izdržljivijim i prikladnim za primjene koje zahtijevaju brzo i često preklapanje.

Kompatibilnost i održavanje

Ovaj relej kompatibilan je sa širokim rasponom elektroničkih i električnih sustava, pod uvjetom da se poštuju parametri struje i napona. Ne zahtijeva često održavanje zbog svog čvrstog dizajna i odsutnosti mehaničkog kontakta.

• Upravlja električnim opterećenjima do 25A s izlaznim naponom 24-380 VCA.
• Upravljački ulaz niskog napona 3-32 VDC i struja 3-25 mA.
• Brzo vrijeme preklapanja od 10 ms za uključivanje i isključivanje.
• Dizajn bez mehaničkog kontakta za veću trajnost i bez buke.
• LED indikator za prikaz radnog stanja.
• Jednostavna ugradnja pomoću vijaka.
• Kompatibilan s TTL, DTL i HTL sklopovima.
• Za opterećenja veća od 5A potrebna je disipacija topline.
