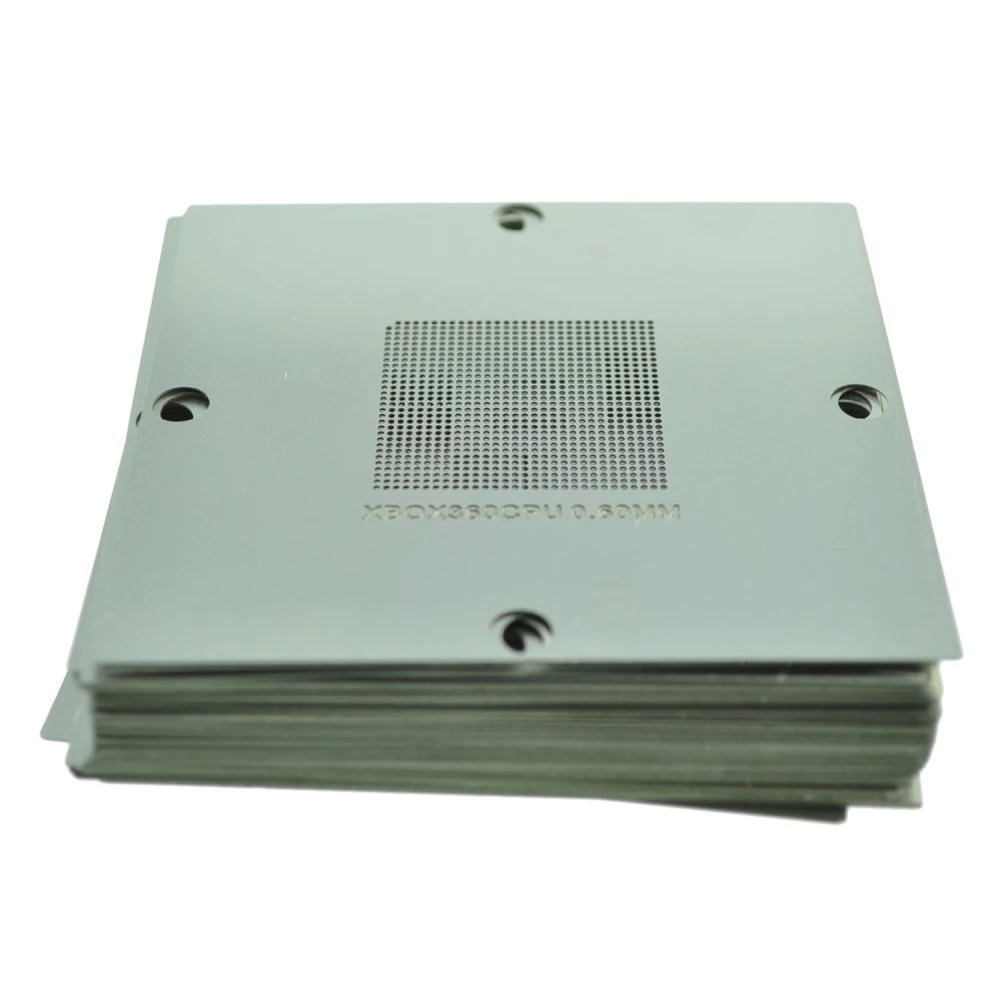

Univerzalni set šablona za MK-10 - 50 stencils za reballing
Brend: Mlink
PDV uključen (Bez poreza: 24,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 28,80 € | -4% |
| 10+ | 27,90 € | -7% |
| 20+ | 24,90 € | -17% |
Set univerzalnih šablona za MK-10 je osnovni komplet za tehničare i hobiste kojima je potrebna preciznost pri reballingu i lemljenju elektroničkih komponenti. Ovaj set uključuje 50 stencils dizajniranih za prilagodbu širokom rasponu integriranih krugova (IC) i čipova, olakšavajući precizno nanošenje lema.
Glavne značajke:
- Kompatibilnost: Uključuje šablone za IC različitih veličina i modela, kao što su Xbox memory, ATI, MCP, PS3 GPU i CPU, među ostalima.
- Različite veličine: Šablone s pitchom od 0.45 mm, 0.5 mm, 0.6 mm i 0.76 mm za različite potrebe lemljenja.
- Profesionalna kvaliteta: Izrađene kako bi osigurale preciznost pri nanošenju lema, poboljšavajući kvalitetu i trajnost popravaka.
- Univerzalna uporaba: Prikladno za MK-10 stanice za lemljenje i kompatibilno s različitim markama i modelima IC-a.
Tehničke specifikacije:
- 0.45 mm: 3 modela (Xbox memory, AC82GM45, AC82P45, među ostalima)
- 0.5 mm: 13 modela (ATI1100, RS485M, MCP67MV-A2, 945GM, GF GO7200, među ostalima)
- 0.6 mm: 28 modela (XBOX GPU, PS3 GPU, VT8237, ATI9200, MX440, među ostalima)
- 0.76 mm: 6 modela (M1671, 855GME, 82801DBM, 845MP, među ostalima)
Tipične primjene:
- Reballing čipova za Xbox i PS3 konzole.
- Popravak i održavanje matičnih ploča i elektroničkih komponenti.
- Lemljenje IC-a na MK-10 stanicama.
Kompatibilnost: Ovaj set kompatibilan je s MK-10 stanicama za lemljenje i idealan je za reballing radove na čipovima različitih marki i modela, uključujući komponente tvrtki ATI, NVIDIA, Intel i drugih proizvođača.
Važna napomena: Trenutno ovaj proizvod nije dostupan. Preporučujemo da pogledate alternativne proizvode ili kontaktirate našu korisničku podršku za buduću dostupnost.
- Uključuje 50 stencils za reballing i lemljenje IC-a.
- Kompatibilno s MK-10 stanicama i više modela čipova.
- Različite veličine pitcha: 0.45 mm, 0.5 mm, 0.6 mm i 0.76 mm.
- Idealno za Xbox, PS3 konzole i razne matične ploče.
- Izrađeno za preciznost i profesionalnu kvalitetu.
Pitanja i odgovori kupaca
Za koje su vrste komponenti ili integriranih krugova kompatibilni ovaj set stencilova i koje prednosti nudi u odnosu na generičke univerzalne modele?
Set2 Stencils Universal Za Mk-10 uključuje 50 stencilova dizajniranih za širok raspon BGA čipova, posebno GPU-a i CPU-a konzola (Xbox, PS3) i chipseta za PC (Intel, ATI, NVIDIA, SiS, VIA). Njegova prednost u odnosu na generičke univerzalne stencilove je precizno usklađivanje pitcha i rasporeda kuglica (0,45 mm, 0,5 mm, 0,6 mm i 0,76 mm) za specifične modele, što smanjuje pogreške pri poravnanju i poboljšava pouzdanost reballinga na popularnim čipovima i dobro definiranim serijama.
Od kojih su materijala izrađeni ovi stencilovi i koja je njihova tipična debljina?
Stencilovi su izrađeni od nehrđajućeg čelika, standardnog materijala zbog njegove mehaničke otpornosti, dobre toplinske vodljivosti i trajnosti u odnosu na trošenje od paste za lemljenje i često čišćenje. Tipična debljina kreće se između 0,10 mm i 0,15 mm, što je prikladno za pružanje krutosti i osiguravanje pravilnog prijenosa paste tijekom procesa reballinga.
Postoje li posebne preporuke za čišćenje i održavanje stencilova nakon uporabe?
Da, preporučuje se očistiti stencilove odmah nakon svake uporabe izopropilnim alkoholom (najmanje 90%) i krpama bez dlačica kako bi se spriječilo začepljenje otvora. Ne koristiti abrazivne materijale koji mogu oštetiti perforacije. Potpuno sušenje sprječava koroziju i produljuje vijek trajanja stencil-a.
Koja su ograničenja preciznosti ovih stencilova kada se koriste u automatskim reballing stanicama u odnosu na ručnu opremu?
Ovi stencilovi, iako precizni za ručni rad i kompatibilni s mnogim poluautomatskim stanicama, možda se neće savršeno uklopiti u automatske strojeve visoke klase koji zahtijevaju specifično učvršćenje po modelu i tolerancije <0,05 mm. U tom slučaju mogu postojati manja odstupanja na komponentama s prilagođenim rasporedom ili nestandardnim padovima. Za industrijske primjene preporučuje se provjeriti točnu kompatibilnost.
Uključuje li set neku vrstu oznake za brzo odabiranje odgovarajućeg stencil-a i postoje li dostupni pojedinačni rezervni dijelovi?
Svaki stencil ima ugraviranu oznaku IC-a i odgovarajući pitch radi lakše identifikacije u radionici. Međutim, kod većine distributera set se prodaje u kompletu, a pojedinačna prodaja rezervnih dijelova obično nije zajamčena. Preporučuje se izravno kontaktirati dobavljača u slučaju potrebe za zamjenom.
Čemu služi univerzalni set šablona za MK-10?
Ovaj set koristi se za lakši reballing i precizno lemljenje IC komponenti u elektroničkim uređajima, posebno u Xbox i PS3 konzolama.
S kojim je stanicama za lemljenje kompatibilan?
Kompatibilan je s MK-10 stanicama za lemljenje, omogućujući precizno nanošenje lema na različite čipove.
Koliko modela šablona uključuje set?
Uključuje šablone za više od 50 različitih modela, s pitchom od 0.45 mm, 0.5 mm, 0.6 mm i 0.76 mm.
Je li trenutno dostupan za kupnju?
Trenutno proizvod nije dostupan. Preporučuje se provjeriti alternativne proizvode ili kontaktirati korisničku podršku za buduću dostupnost.
Mogu li ove šablone koristiti za popravak Xbox i PS3 konzola?
Da, set uključuje posebne šablone za čipove Xbox i PS3 konzola, što olakšava postupak reballinga.
