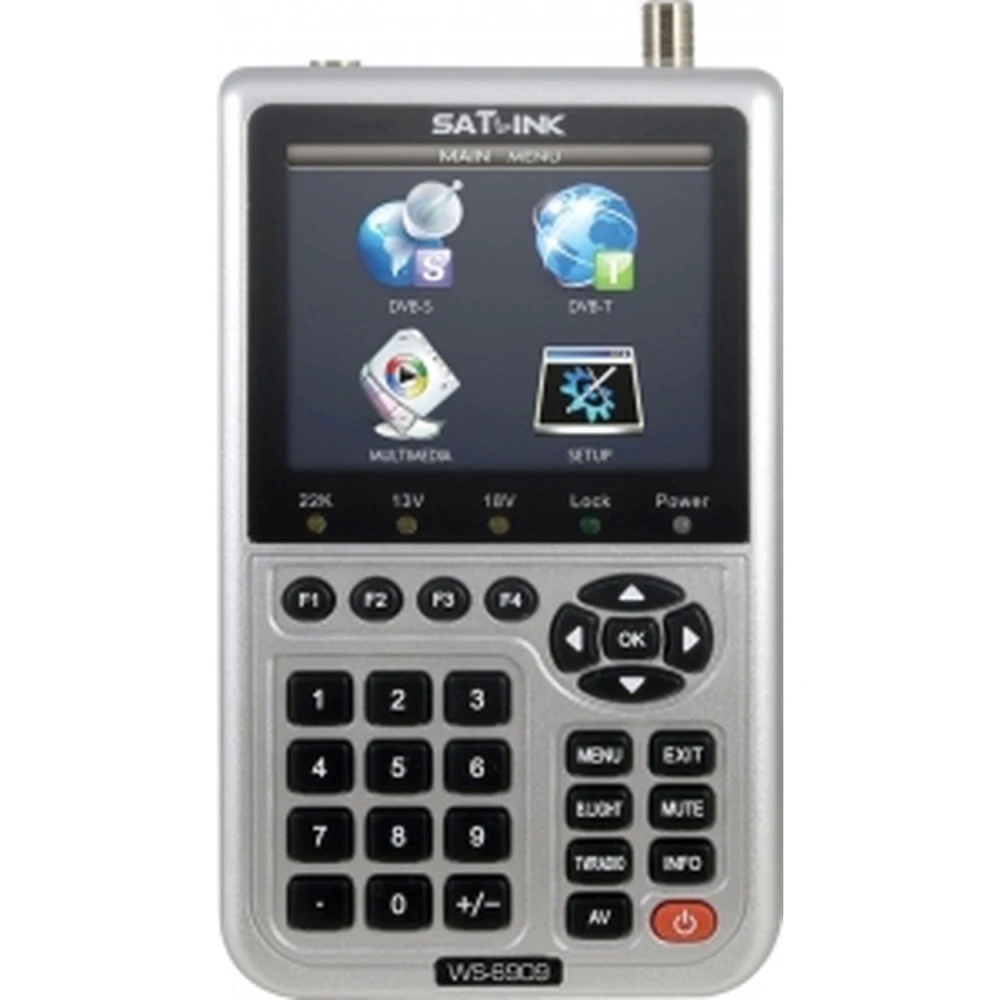

Satlink WS-6909 mjerač i analizator TV signala DVB-T i DVB-S
Brend: Satlink
PDV uključen (Bez poreza: 164,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 196,80 € | -4% |
| 10+ | 192,70 € | -6% |
| 20+ | 184,50 € | -10% |

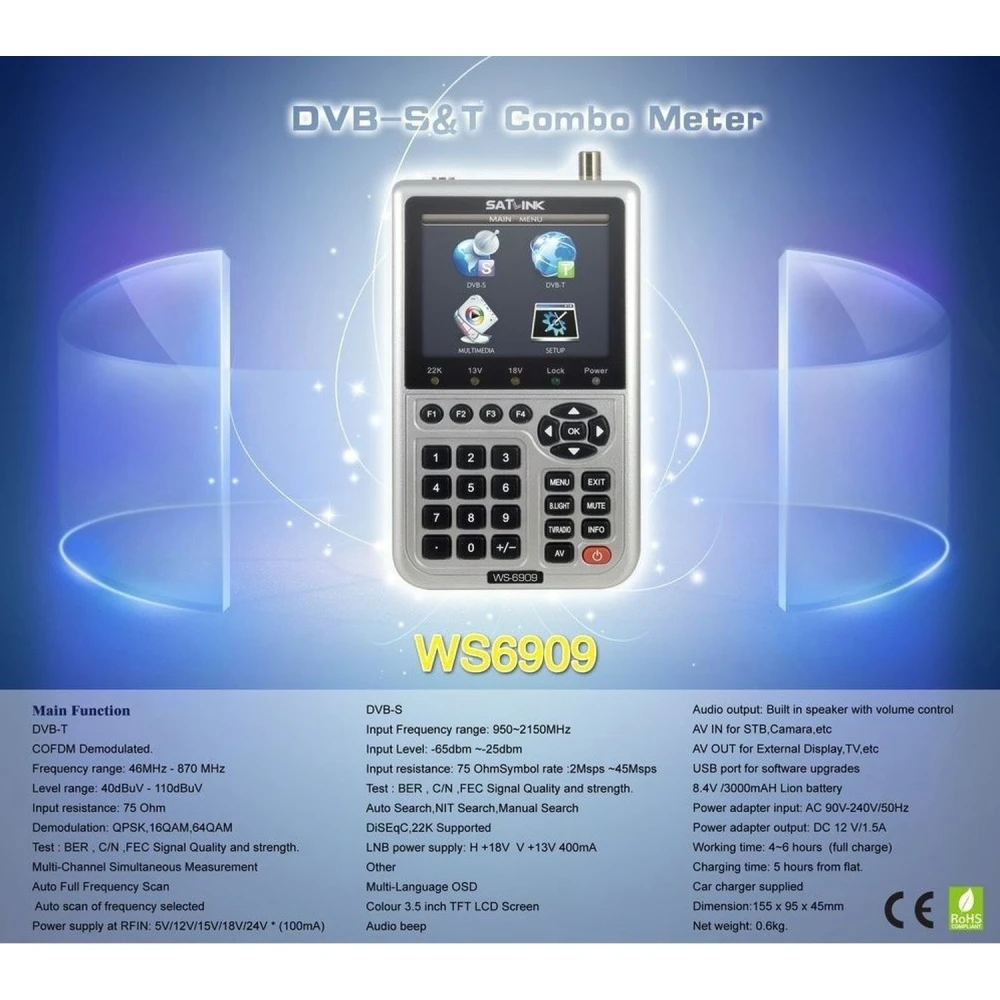

Satlink WS-6909 mjerač i analizator TV signala profesionalni je alat namijenjen mjerenju i analizi digitalnih signala u sustavima DVB-T (zemaljska digitalna televizija) i DVB-S (satelitska televizija). Ovaj uređaj idealan je za tehničare i instalatere koji trebaju osigurati kvalitetu i ispravan rad signala digitalne televizije.
Glavne značajke:
- Frekvencijski raspon DVB-T: 46-870 MHz, sa snagom signala 40-110 dBuV i ulaznom impedancijom od 75 ohmios.
- Demodulacija DVB-T: Kompatibilan s QPSK, 16QAM i 64QAM, uz podršku za načine rada 2K i 8K.
- Mjerenja DVB-T: BER (Bit Error Rate), C/N (omjer nosioca i šuma), kvaliteta signala, FEC (Forward Error Correction) i jačina signala.
- Frekvencijski raspon DVB-S: 950-2150 MHz, s ulaznom razinom od -65 dBm do -25 dBm i ulaznom impedancijom od 75 ohmios.
- Demodulacija DVB-S: QPSK sa simbolnom brzinom od 2 Msps do 45 Msps.
- Mjerenja DVB-S: BER, C/N, kvaliteta signala, FEC i jačina.
- Dodatne funkcije: Automatsko i ručno pretraživanje NIT-a, kompatibilnost s DiSEqC 1.0, 1.1, 1.2 i USALS, napajanje za LNB (13/18 V, 400 mA) i napajanje na RFIN s više napona (5V do 24V).
- Punjiva baterija: Litij-ionska od 3000 mAh s naponom od 8.4V, autonomijom od 4-6 sati i vremenom punjenja od 5 sati. Uključuje punjač za automobil i AC 90-240 V adapter.
- Memorija: 16 MB SDRAM i 8 MB Flash za pohranu i obradu.
- Serijska veza: USB za prijenos podataka i ažuriranja.
- Kompaktne dimenzije: 155 x 95 x 45 mm, što olakšava transport i terensku upotrebu.
Tipične primjene:
- Ugradnja i podešavanje antena za zemaljsku i satelitsku digitalnu televiziju.
- Dijagnostika i otklanjanje problema sa signalima DVB-T i DVB-S.
- Istodobno mjerenje više kanala za učinkovitu analizu.
- Provjera kvalitete signala u profesionalnim instalacijama i pri održavanju.
Kompatibilnost: Kompatibilan sa sustavima digitalne televizije DVB-T (TDT) i DVB-S, uključujući tehnologije modulacije COFDM i QPSK. Prikladan za analizu signala u kućnim i profesionalnim okruženjima.
Ovaj mjerač i analizator ključan je alat za tehničare kojima su potrebni preciznost i funkcionalnost pri mjerenju digitalnih TV signala za zemaljsku i satelitsku televiziju, uz osiguravanje optimalnih instalacija i kvalitetnog prijema.
- Frekvencijski raspon DVB-T: 46-870 MHz sa snagom signala 40-110 dBuV
- Demodulacija DVB-T kompatibilna s QPSK, 16QAM i 64QAM
- Precizna mjerenja: BER, C/N, kvaliteta signala, FEC i jačina
- Frekvencijski raspon DVB-S: 950-2150 MHz s ulaznom razinom -65 do -25 dBm
- Automatsko i ručno pretraživanje NIT-a za DVB-S
- Kompatibilnost s DiSEqC 1.0, 1.1, 1.2 i USALS
- Punjiva litij-ionska baterija 3000 mAh s autonomijom 4-6 sati
- Interna memorija 16 MB SDRAM i 8 MB Flash
- USB veza za prijenos podataka i ažuriranja
- Kompaktne dimenzije: 155 x 95 x 45 mm, lako za nošenje
Pitanja i odgovori kupaca
Koje vrste signala može mjeriti i analizirati Satlink WS-6909 i koje prednosti nudi u odnosu na samo zemaljske ili samo satelitske mjerače?
Satlink WS-6909 omogućuje mjerenje i analizu signala i digitalne zemaljske TV DVB-T (TDT, COFDM) i satelitske DVB-S, što olakšava rad na mješovitim instalacijama bez potrebe za dva uređaja. Podržava demodulaciju QPSK, 16QAM i 64QAM, s frekvencijskim rasponom od 46–870 MHz za zemaljske signale i 950–2150 MHz za satelitske, pokrivajući većinu aktualnih standarda. U odnosu na namjenske mjerače nudi veću svestranost, iako može nedostajati naprednih funkcija specifičnih za profesionalne modele usmjerene na samo jednu vrstu signala.
Koje su dimenzije, težina i točan sadržaj pakiranja proizvoda?
Satlink WS-6909 ima približne dimenzije 180 × 95 × 48 mm i težinu oko 0,5 kg. Paket obično uključuje: mjerač WS-6909, punjač, kratki testni koaksijalni kabel, remen ili torbicu za nošenje i korisnički priručnik. Može varirati ovisno o distributeru, pa se preporučuje provjeriti popis dodatne opreme pri kupnji.
Treba li mu vanjsko napajanje za rad i kakvu električnu kompatibilnost nudi s LNB-om za satelit?
Mjerač ima ugrađenu punjivu bateriju za prijenosnu uporabu. Može izravno napajati uređaje poput LNB-a preko ulaza RFIN, uz podršku za 5V, 12V, 15V, 18V ili 24V (maksimalno 100 mA), što je kompatibilno s većinom standardnih LNB-ova i aktivnih antenskih uređaja. Važno je provjeriti da opterećenje ne premašuje maksimalnu navedenu struju kako bi se izbjeglo preopterećenje.
Može li uređaj mjeriti tehničke parametre poput BER, omjera C/N i jačine signala, i koji su njegovi radni rasponi?
Da, WS-6909 mjeri ključne parametre kao što su BER (Bit Error Rate), omjer nositelj–šum (C/N), jačina i kvaliteta signala, i to za DVB-T i DVB-S. Učinkovito radi u rasponu ulazne razine od 40–110 dBμV za zemaljske signale i od -65 dBm do -25 dBm za satelitske, pokrivajući potrebe instalacije i finog podešavanja u stambenom i poluprofesionalnom okruženju.
Koje sigurnosne elemente i norme uključuje te kako se uspoređuje s uređajima višeg ranga po robusnosti i zaštiti?
WS-6909 zadovoljava osnovne CE električne standarde za elektroničku opremu, ali zbog svoje prijenosne kategorije i cijene nema pojačano EMI oklapanje ni naprednu zaštitu od prenapona na ulazima. Uređaji višeg ranga mogu imati veću robusnost, ESD zaštitu i dodatne certifikate za profesionalno okruženje. Preporučuje se rukovati mjeračem prema dobrim praksama i izbjegavati spajanja u okruženjima bez odgovarajućeg pražnjenja.
Za što služi Satlink WS-6909 mjerač i analizator?
Služi za mjerenje i analizu signala zemaljske digitalne televizije (DVB-T) i satelitske televizije (DVB-S), omogućujući provjeru kvalitete i jačine signala za instalacije i održavanje.
Koje vrste signala može mjeriti Satlink WS-6909?
Može mjeriti DVB-T (TDT) i DVB-S (satelit) signale, uključujući parametre kao što su BER, C/N, kvaliteta signala, FEC i jačina signala.
Koliko traje baterija mjerača Satlink WS-6909?
Litij-ionska baterija ima kapacitet od 3000 mAh i omogućuje rad od 4 do 6 sati s punim punjenjem.
Je li kompatibilan sa sustavima DiSEqC?
Da, kompatibilan je s verzijama DiSEqC 1.0, 1.1, 1.2 i USALS za upravljanje LNB-om i prebacivanje satelita.
Dolazi li s punjačem za automobil?
Da, mjerač uključuje punjač za automobil uz AC/DC adapter za napajanje.
