Prijenosni LCR mjerač TH2822A za kapacitet i impedanciju 100Hz-10kHz
Brend: Tonghui
PDV uključen (Bez poreza: 155,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 186,00 € | -4% |
| 10+ | 182,13 € | -6% |
| 20+ | 174,38 € | -10% |

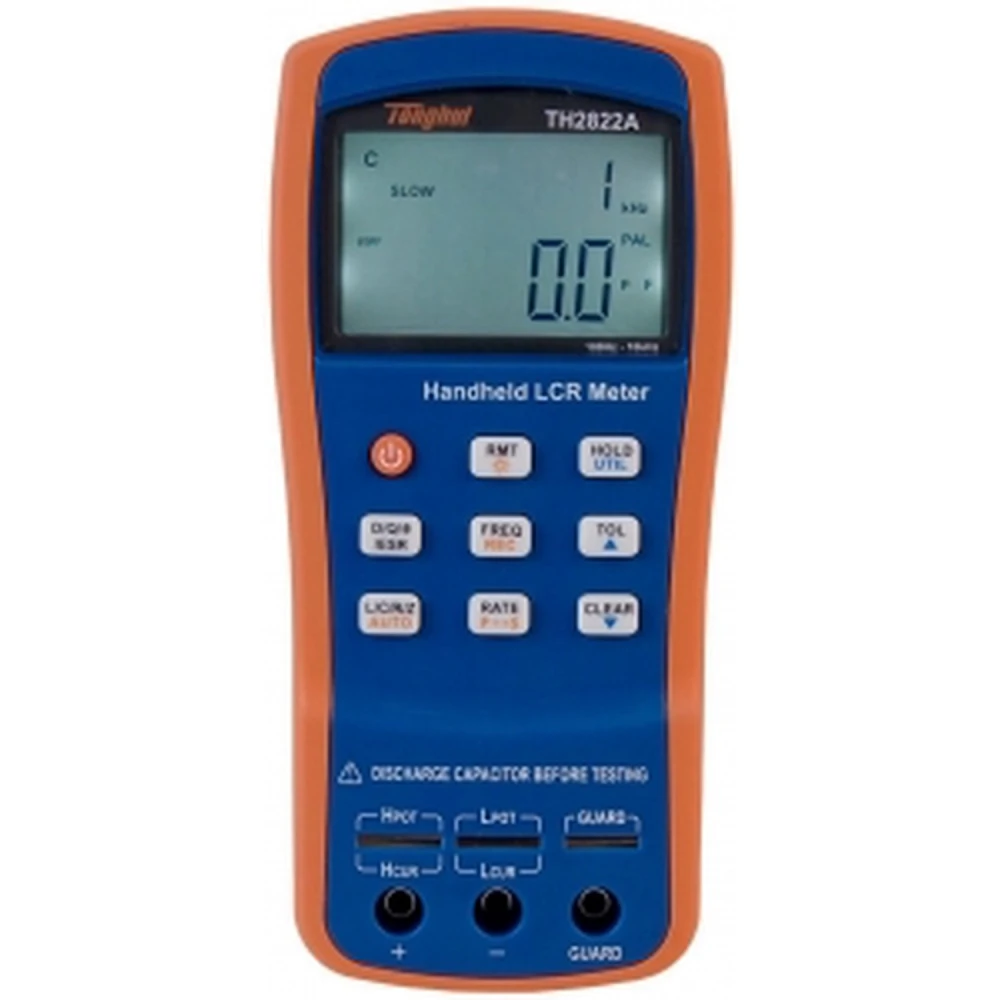

Prijenosni LCR mjerač TH2822A napredan je instrument dizajniran za mjerenje električnih parametara kao što su induktivnost (L), kapacitet (C), otpor (R) i impedancija (Z) s visokom preciznošću. Opremljen LCD zaslonom s pozadinskim osvjetljenjem koji istodobno prikazuje primarne i sekundarne parametre, ovaj mjerač omogućuje brzo i jasno očitavanje podataka.
Njegov kompaktan i lagan dizajn, s dvoobojenim kućištem, spaja estetiku i funkcionalnost te čini rukovanje udobnim i učinkovitim. TH2822A podržava ispitne frekvencije do 10 kHz i nudi rezoluciju faktora disipacije (D) od 0.0001, što omogućuje ultraprecizna mjerenja.
Ključne značajke
- Osnovna točnost mjerenja od 0.25%
- Maksimalna frekvencija ispitnog signala: 10 kHz
- Rezolucija od 40,000 očitanja za primarne parametre
- Ultraniska potrošnja energije: tipično 25 mA
- Pametna funkcija Auto LCR za automatska mjerenja
- Brzina mjerenja: do 4 mjerenja u sekundi
- Inovativna konfiguracija priključaka: 5-terminalni ispitni utor i 3-terminalni banana priključak
- Automatska korekcija otvorenog kruga i kratkog spoja
- Indikator niske baterije i konfigurabilno automatsko isključivanje
- Mini-USB sučelje kompatibilno sa SCPI za komunikaciju i daljinsko upravljanje
Tipične primjene
Ovaj mjerač idealan je za tehničare i hobiste koji rade s elektroničkim komponentama, posebno SMD komponentama, jer omogućuje precizno mjerenje kapaciteta, impedancije i drugih ključnih električnih parametara za dijagnostiku i razvoj elektroničkih sklopova.
Osim toga, kompatibilnost s Kelvinovim kliještima s 4 terminala (modeli TH26009C i TH26029C) olakšava mjerenje na malim komponentama i komponentama za površinsku montažu.
Tehničke specifikacije
- Mjerene veličine: L, C, R, Z, D, Q, ESR
- Načini ekvivalentnog sklopa: serijski i paralelni
- Načini mjerenja: ručni i automatski
- Brzina mjerenja: 4 mjerenja/sekundi (brzo), 1.5 mjerenja/sekundi (sporo)
- Načini tolerancije: 1%, 5%, 10%, 20% (20% nije dostupno za TH2822)
- Ulazna zaštita: osigurač 0.1A / 250V
- Napajanje: alkalna baterija 9V (IEC 6LR61)
- Trajanje baterije: do 16 sati s isključenim pozadinskim osvjetljenjem
- Dimenzije: 190mm x 90mm x 41mm
- Težina: 350g
- Uvjeti rada: 0°C do 40°C, relativna vlažnost do 90%
- Sigurnosne i EMC norme: IEC 61010-1:2001; IEC 61326-2-1:2005
Kompatibilnost i softver
Mjerač TH2822A uključuje Mini-USB sučelje za povezivanje s računalom, što omogućuje prijenos podataka i daljinsko upravljanje putem besplatnog softvera FastAccess dostupnog na web stranici proizvođača.
Stanje dostupnosti
Trenutačno ovaj proizvod je bez zaliha. Preporučujemo provjeru buduće dostupnosti ili alternativnih proizvoda u našoj trgovini.
- Osnovna točnost od 0.25% za pouzdana mjerenja
- Maksimalna ispitna frekvencija od 10 kHz za razne primjene
- LCD zaslon s pozadinskim osvjetljenjem i dvostrukim prikazom parametara
- Ultraniska potrošnja energije, do 16 sati kontinuiranog rada
- Automatske funkcije za brzo i jednostavno mjerenje
- Mini-USB sučelje za povezivanje i upravljanje putem računala
- Automatska korekcija otvorenog kruga i kratkog spoja za veću preciznost
- Kompatibilno s Kelvinovim kliještima s 4 terminala za SMD komponente
Pitanja i odgovori kupaca
Koje glavne komponente mogu mjeriti LCR Meter TH2822A i koji su njegovi mjerni rasponi?
TH2822A omogućuje mjerenje induktivnosti (L), kapaciteta (C) i otpora (R) pasivnih komponenti. Tipični rasponi obuhvaćaju od nanohenrija (nH) do henrija (H) za induktivnost, od pikofarada (pF) do milifarada (mF) za kapacitet te od miliohma (mΩ) do megaohma (MΩ) za otpor, iako točne vrijednosti ovise o konfiguraciji i specifičnim testovima.
Koje opcije povezivanja i prijenosa podataka nudi ovaj mjerač za zapisivanje ili analizu rezultata na PC-u?
Mjerač TH2822A ima USB sučelje koje olakšava prijenos podataka i daljinsko upravljanje s PC-a, omogućujući zapisivanje i analizu rezultata putem kompatibilnog softvera koji isporučuje proizvođač.
Koju točnost mjerenja ima TH2822A i pod kojim uvjetima se ta specifikacija mijenja?
TH2822A nudi osnovnu točnost od 0,25%. Ta specifikacija može varirati ovisno o odabranom rasponu, temperaturi okoline (u pravilu zajamčeno oko 23 °C ±5 °C) i vrsti komponente koja se testira. Izvan tih uvjeta točnost može biti blago narušena.
Koliko traje neprekidan rad sa standardnim baterijama i koje su alternative ako je potrebna veća autonomija?
Sa standardnim baterijama, TH2822A može raditi do 16 sati neprekidno. Za veću autonomiju, verzija TH2822C podržava kompatibilne punjive baterije, čime se trajanje produljuje ovisno o njihovom kapacitetu.

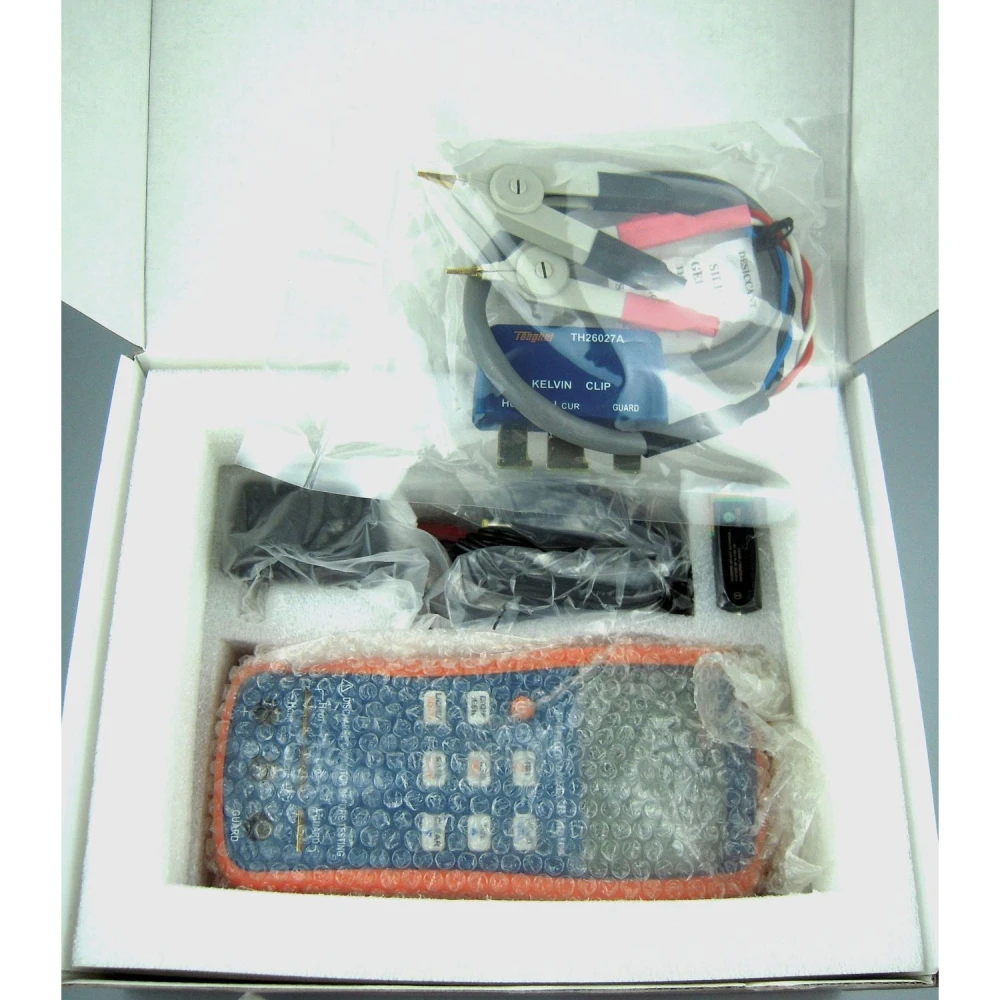

Koje vrste mjernih pipalica ili dodatne opreme su uključene u kutiju i koje opcije postoje za SMD?
Uređaj može uključivati standardne mjerne pipalice i, opcionalno, Kelvin kliješta s 4 terminala. Za mjerenje SMD komponenti preporučuju se modeli kliješta TH26009C ili TH26029C, koji su kompatibilni, ali možda nisu uključeni u sve kitove; preporučuje se provjeriti sadržaj pri kupnji.
Koje parametre može mjeriti prijenosni LCR mjerač TH2822A?
Može mjeriti induktivnost (L), kapacitet (C), otpor (R), impedanciju (Z), faktor disipacije (D), faktor kvalitete (Q) i ESR.
Koja je maksimalna ispitna frekvencija TH2822A?
Maksimalna frekvencija ispitnog signala je 10 kHz.
Ima li mjerač neku automatsku funkciju?
Da, ima pametnu funkciju Auto LCR za automatska i brza mjerenja.
Koju vrstu baterije koristi TH2822A?
Koristi alkalnu bateriju 9V (model IEC 6LR61) s tipičnim trajanjem od 16 sati bez pozadinskog osvjetljenja.
Je li TH2822A trenutno dostupan?
Trenutačno je proizvod bez zaliha. Preporučuje se provjeriti buduću dostupnost ili alternativne proizvode.
