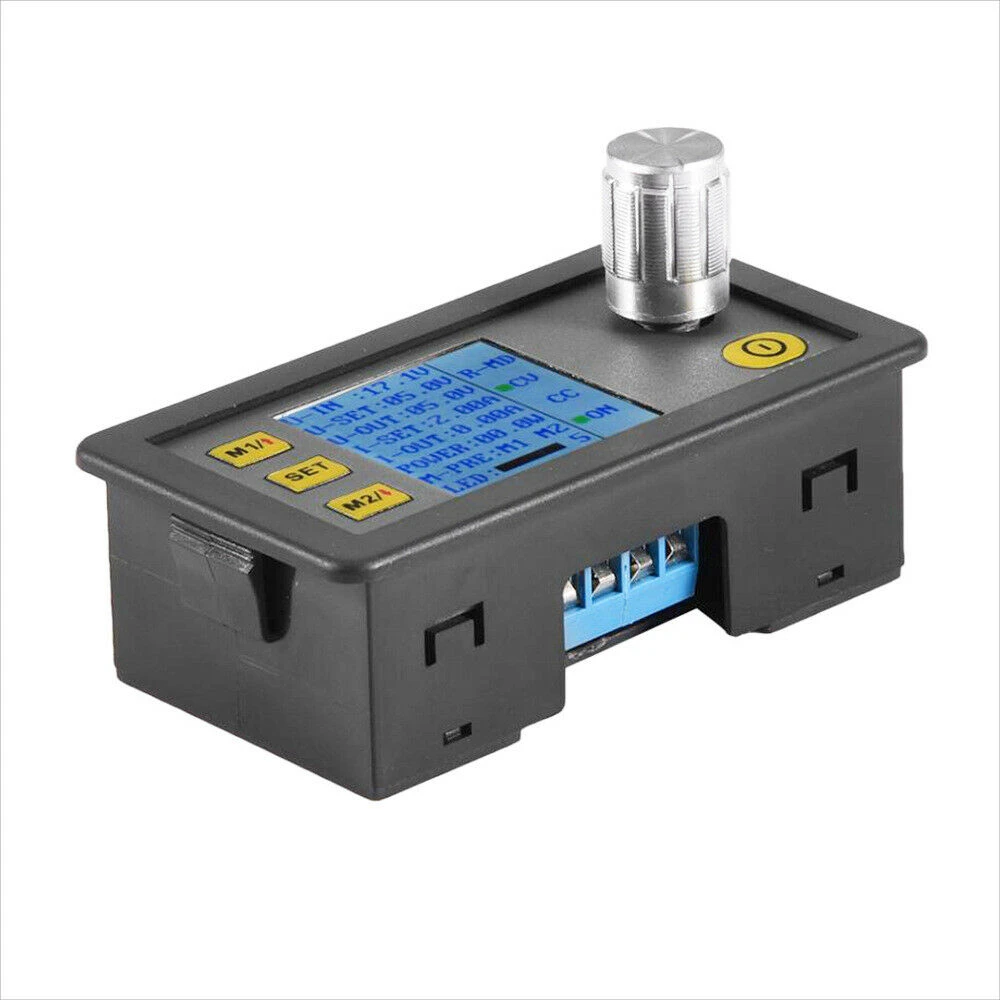

Pantalla LCD del módulo DP20V2A mostrando voltaje y corriente

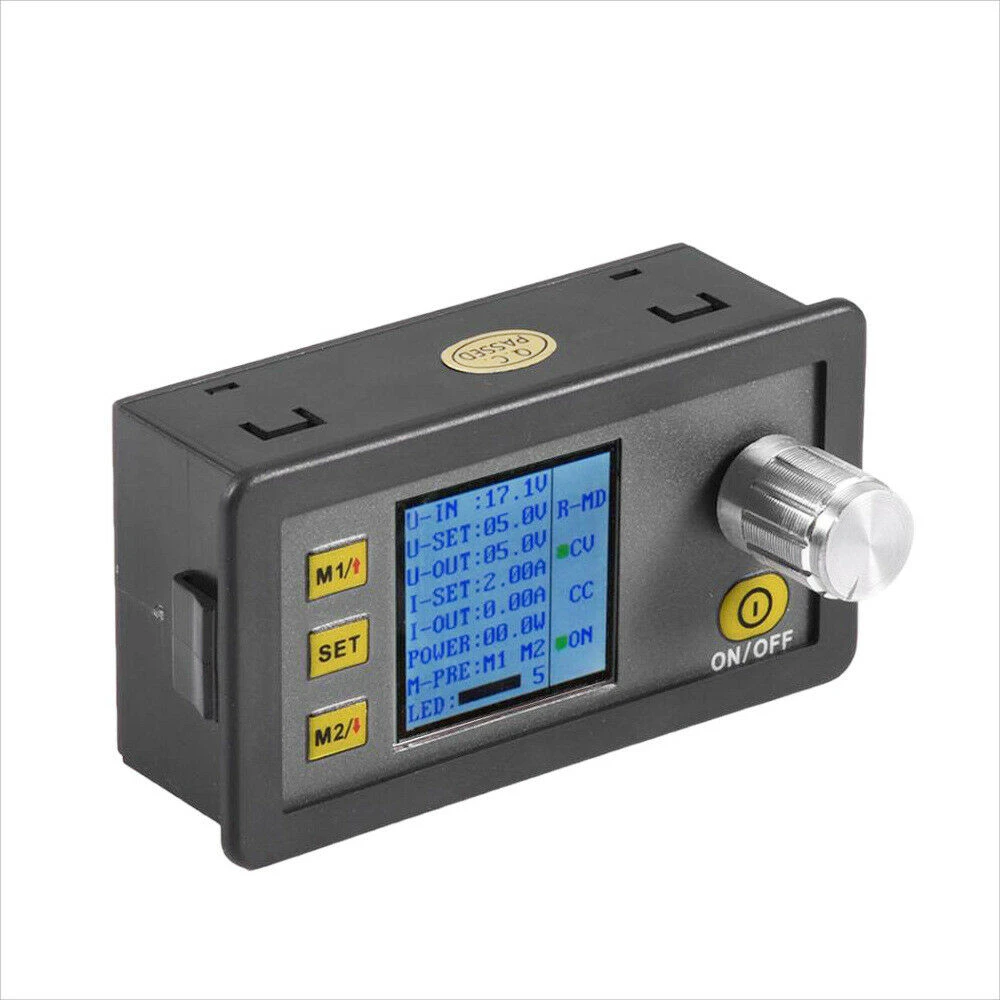

Detalle de botones y potenciómetro del módulo DP20V2A

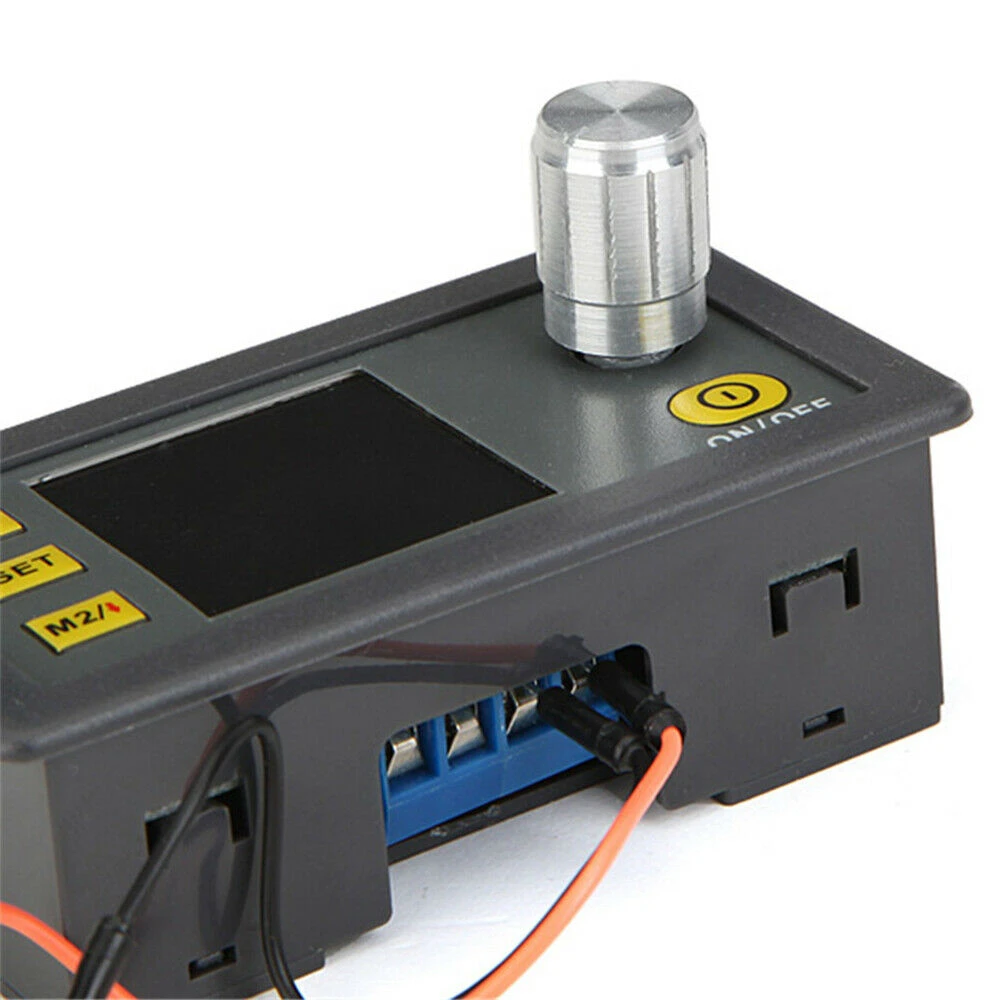

Módulo DP20V2A conectado en un banco de pruebas

Módulo de alimentación DP20V2A en entorno de taller electrónico

Visokoprecizni programabilni napajni modul DP20V2A s LCD zaslonom

Name: Visokoprecizni programabilni napajni modul DP20V2A s LCD zaslonom
Brand: satkit
SKU: 1b050602
Price: 18.30 EUR
Availability: InStock

Brend: satkit

Budite prvi koji će recenzirati ovaj proizvod

Spremi 2% Bilo: 18,75 €

18,30€

PDV uključen (Bez poreza: 14,64 €)

Ograničena zaliha

Standardna dostava Pet, Svi 1 - Uto, Svi 5

Ekspresna dostava Sri, Tra 29 - Čet, Tra 30

Povrat u roku od 30 dana

Količina

Besplatan povrat u roku od 30 dana

Sigurna transakcija

Besplatna dostava Dostava od 4,99€

Jednostavan povrat Pravo na povrat u roku od 30 dana

Sigurno plaćanje 100% sigurna naplata

Jamstvo kvalitete Samo originalni proizvodi

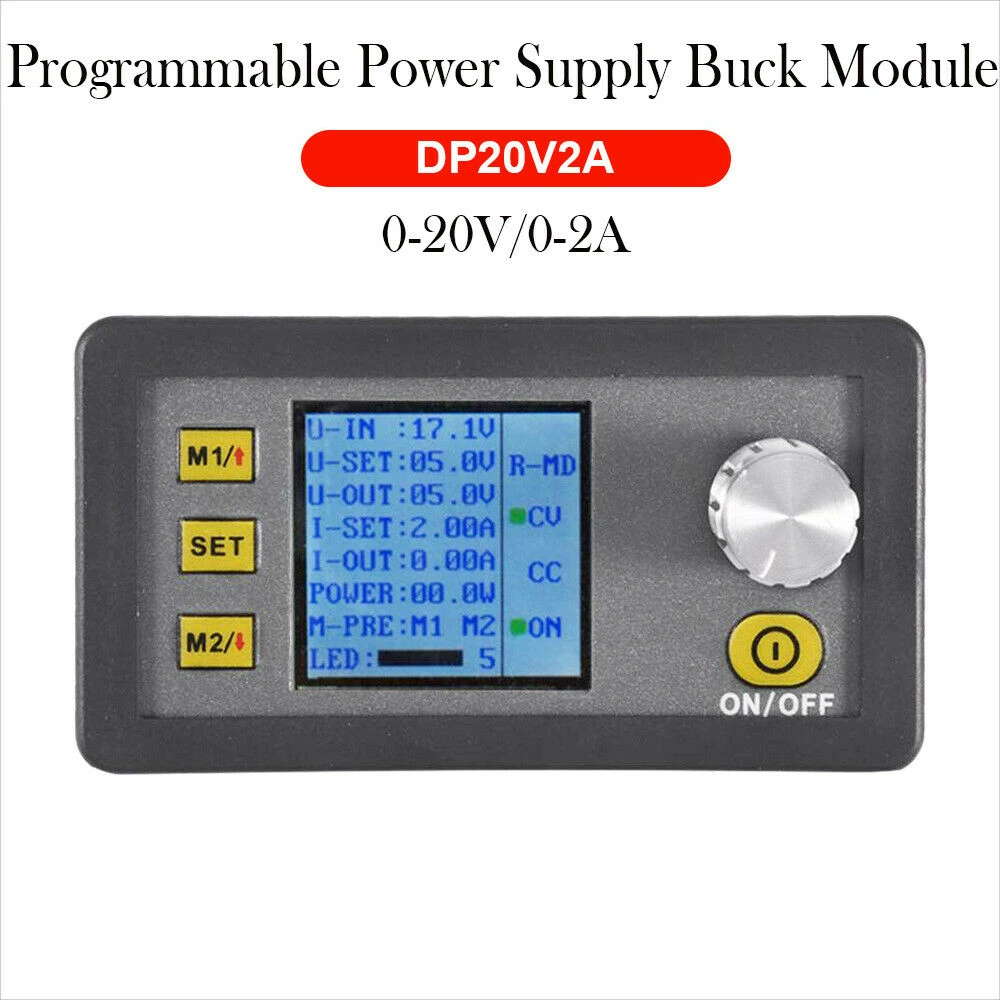

DP20V2A CVCC programabilni napajni modul s LCD zaslonom

Ovaj programabilni napajni modul DP20V2A CVCC dizajniran je za preciznu i praktičnu kontrolu napona i struje u vašim elektroničkim projektima. Integrirani LCD zaslon omogućuje prikaz ključnih parametara u stvarnom vremenu, kao što su zadani napon, ulazni i izlazni napon, zadana i izlazna struja, snaga i svjetlina zaslona.

Glavne značajke:

Podesivi raspon izlaznog napona: 0-20.0V s koracima od 0.1V.
Podesivi raspon struje: 0-2.00A s koracima od 0.01A.
Pohrana dviju grupa napona za brzi pristup.
LCD zaslon s funkcijama digitalnog voltmetra i ampermetra.
Detaljan prikaz: ulazni napon (U-IN), zadani napon (U-SET), izlazni napon (U-OUT), zadana struja (I-SET), izlazna struja (I-OUT), snaga, svjetlina zaslona i načini rada.
Približna frekvencija valovitosti od 330 KHz i ripple od 50mV.
Kompaktne dimenzije: 79 x 43 x 26 mm.

Tehničke specifikacije:

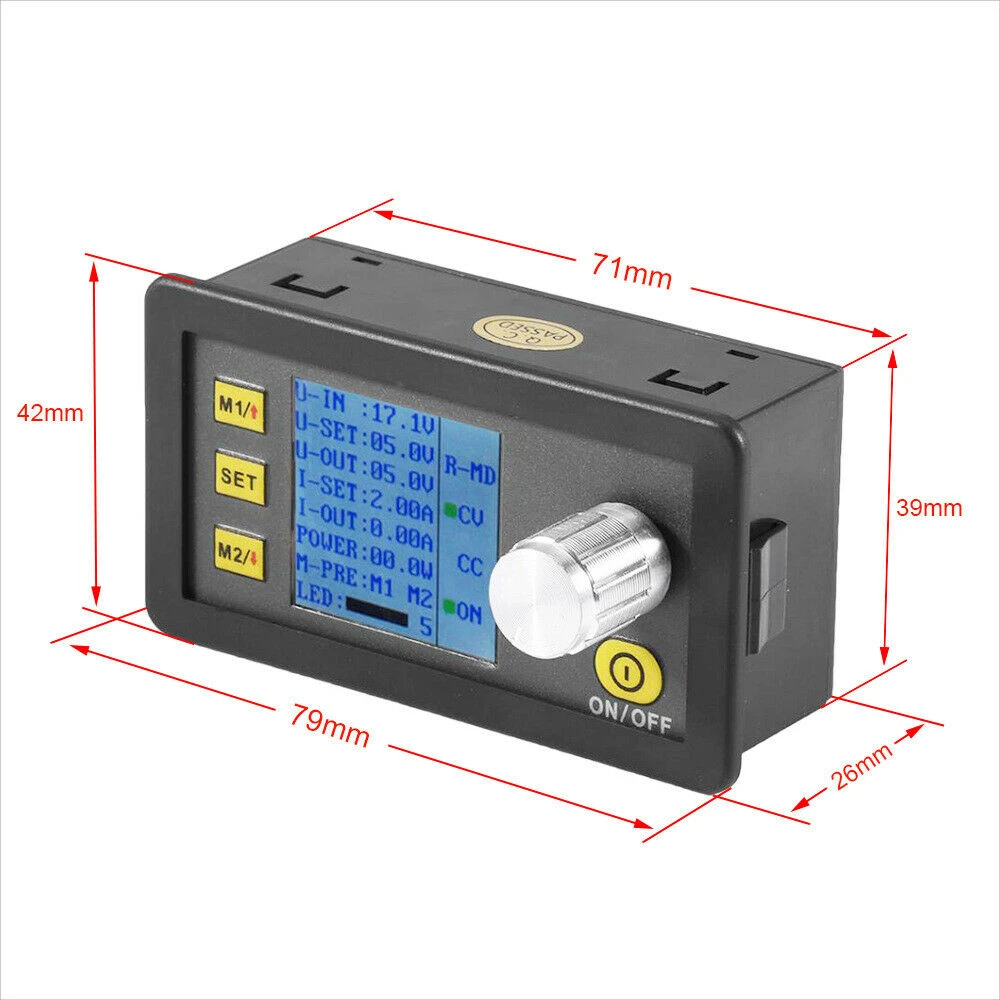

Dimenzije: 79 x 43 x 26 mm (L x W x H).
Otvorena veličina: 71 x 39 mm.
Pozitivni ulaz: IN+.
Negativni ulaz: IN-.
Pozitivni izlaz: OUT+.
Negativni izlaz: OUT-.
Maksimalna izlazna snaga: 40W.
Raspon ulaznog napona: 4.5-23V.
Raspon izlaznog napona: 0-20V (način snižavanja napona zahtijeva ulazni napon >3V).

Ključne funkcije i uporaba:

Tipka SET za podešavanje i potvrdu funkcija.
Tipke m1 i m2 za brzi pristup spremljenim podacima.
ON/OFF kontrola za uključivanje ili isključivanje izlaznog napona.
Omogućuje spremanje postavki napona, struje i svjetline za buduću uporabu.
Idealan za testiranje, razvoj i popravak elektroničkih sklopova koji zahtijevaju regulirano i programabilno napajanje.

Upute za rad:

Podešavanje zadanog napona pomoću tipke SET i enkoderskog potenciometra.
Podešavanje zadane struje na sličan način.
Spremanje postavki za brzo ponovno učitavanje.
Upravljanje svjetlinom LCD zaslona radi prilagodbe različitim uvjetima osvjetljenja.

Mjere opreza:

Zatvorite izlaz ako se ne koristi kako biste izbjegli oštećenja zbog visokog napona.
Ulazni napon mora biti manji od 23V kako bi se izbjegla oštećenja.
Modul će se automatski isključiti ako je ulazni napon nedovoljan radi zaštite.
Izbjegavajte izravno izlaganje suncu kako biste zaštitili LCD zaslon.
Održavajte odgovarajuću ventilaciju tijekom rada pri punom opterećenju.
Ne koristiti za punjenje baterija bez odgovarajuće zaštite.

U paketu:

1 x DP20V2A CVCC programabilni napajni modul s LCD zaslonom.

Podesivi izlazni napon od 0 do 20V u koracima od 0.1V
Podesiva izlazna struja od 0 do 2A u koracima od 0.01A
Integrirani LCD zaslon s digitalnim voltmetrom i ampermetrom
Brza pohrana dviju grupa zadanih napona
Maksimalna izlazna snaga od 40W za razne primjene
Raspon ulaznog napona od 4.5 do 23V s automatskom zaštitom
Jednostavno upravljanje tipkama SET, m1, m2 i enkoderskim potenciometrom
Kompaktne dimenzije 79 x 43 x 26 mm za jednostavnu integraciju

Pitanja i odgovori kupaca

Koje su prednosti DP20V2A CVCC modula u odnosu na tradicionalno analogno napajanje?

DP20V2A CVCC omogućuje precizna digitalna podešavanja (0,1 V i 0,01 A), spremanje brzih postavki i istovremeni prikaz ključnih parametara na LCD zaslonu, što pojednostavljuje rad i smanjuje mogućnost pogreške u usporedbi s analognim izvorima koji zahtijevaju ručno podešavanje i ne spremaju postavke.

Koji napon i struju treba osigurati ulazno napajanje za ispravan rad modula?

Ulazno napajanje treba osigurati između 4,5 V i 23 V DC, pri čemu ulazni napon mora biti barem 3 V viši od željenog izlaznog napona, uz struju dovoljnu za do 2 A kako bi se postigla maksimalna snaga od 40 W.

Koje su točne dimenzije i približna težina uređaja?

Dimenzije modula su 79 mm duljine, 43 mm širine i 26 mm visine. Tipična težina ovakvog modula iznosi oko 60–80 grama, iako proizvođač ne navodi točnu vrijednost.

Kako se modul instalira i spaja na strujni krug?

Ulaz modula (IN+/IN-) spaja se na DC napajanje, a izlaz (OUT+/OUT-) na potrošački krug. Važno je poštovati polaritet i osigurati da je ulazni napon kompatibilan sa zahtjevima izlaza, uz uvijek pridržavanje sigurnosnih uputa proizvođača.

Koju razinu naponskog ripplea ima ovaj modul i kako utječe na osjetljive potrošače?

Specifikacija navodi tipičnu valovitost (ripple) od 50 mV i frekvenciju preklapanja od približno 330 kHz. Niske vrijednosti ripplea poželjne su za osjetljive elektroničke potrošače; ova razina je prihvatljiva za većinu primjena, ali može biti ograničenje u preciznoj instrumentaciji.

Koji je raspon izlaznog napona modula DP20V2A?

Modul DP20V2A omogućuje podešavanje izlaznog napona između 0 i 20.0V u koracima od 0.1V.

Koja je maksimalna struja koju ovaj modul može isporučiti?

Podesiva izlazna struja iznosi od 0 do 2.00A, u koracima od 0.01A.

Mogu li spremiti postavke napona za brzo korištenje?

Da, modul ima dvije grupe za brzo spremanje zadanih napona, što olakšava ponovljenu uporabu.

Kako se prikazuju parametri na modulu?

LCD zaslon prikazuje ulazni napon, zadani i izlazni napon, zadanu i izlaznu struju, snagu i svjetlinu zaslona.

Je li sigurno koristiti ovaj modul za punjenje baterija?

Ne preporučuje se korištenje modula za punjenje nezaštićenih baterija, jer ga povratni napon može oštetiti. Ako je ta funkcija potrebna, preporučuje se dodati diodu na izlaz.
