PCB zaštitna ploča 3S 40A za litijsku bateriju
Brend: satkit
3,13€
PDV uključen (Bez poreza: 2,50 €)
Na zalihi - Šalje se odmah
Standardna dostava
Sri, Svi 6 - Pet, Svi 8
Ekspresna dostava
Pon, Svi 4 - Uto, Svi 5
Povrat u roku od 30 dana
Besplatan povrat u roku od 30 dana
Sigurna transakcija
Share:
Besplatna dostava
Dostava od 4,99€
Jednostavan povrat
Pravo na povrat u roku od 30 dana
Sigurno plaćanje
100% sigurna naplata
Jamstvo kvalitete
Samo originalni proizvodi

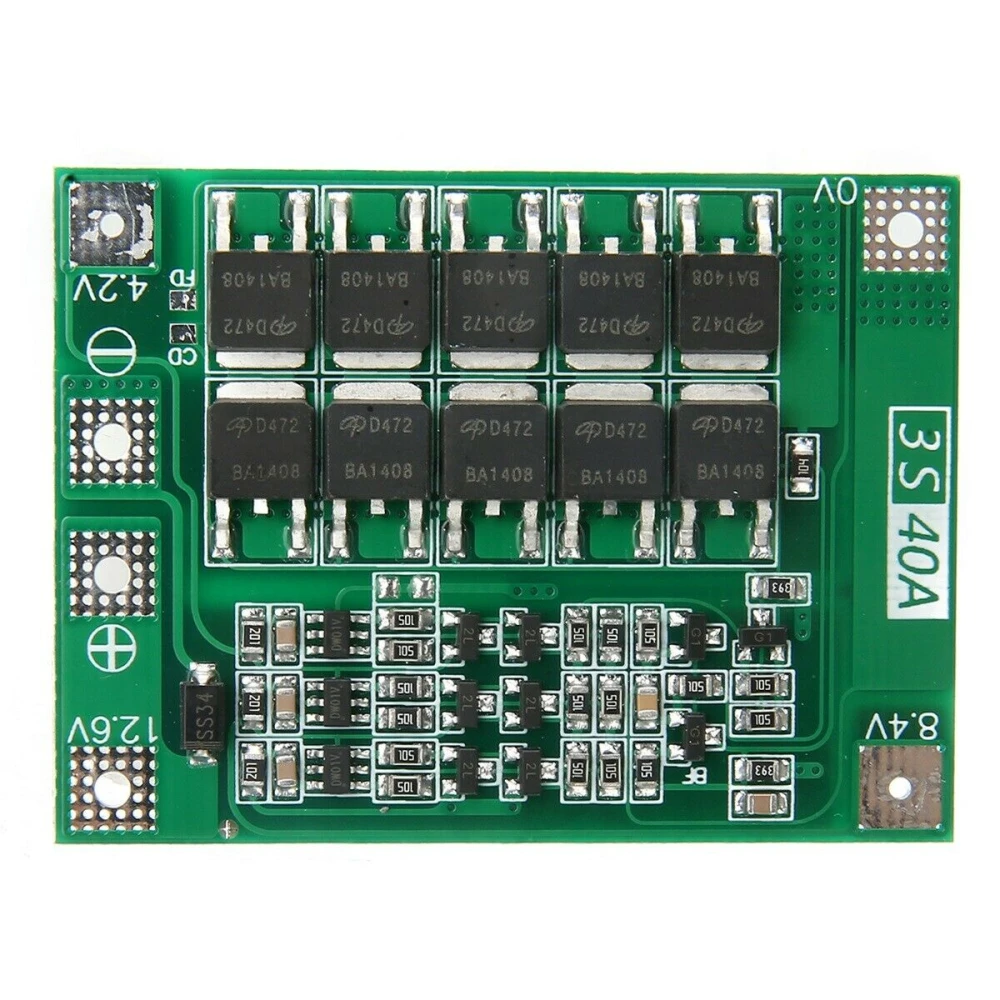

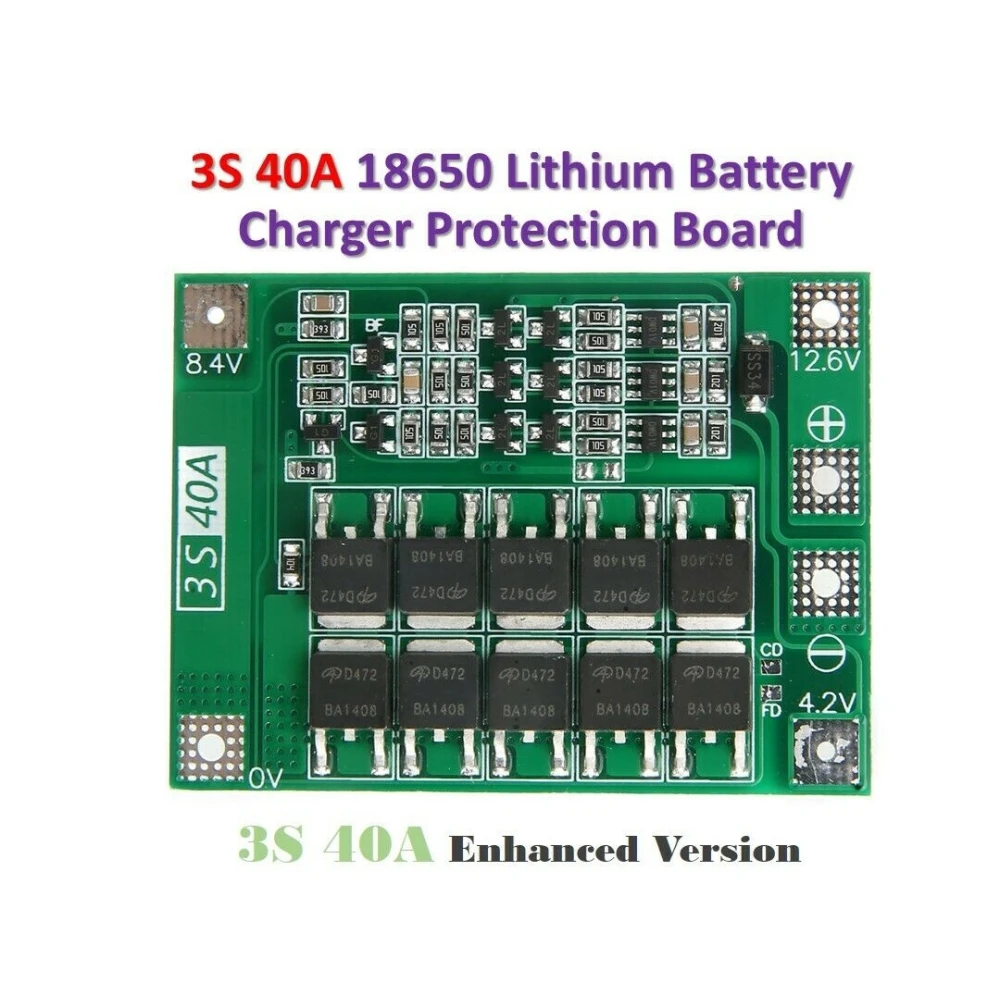

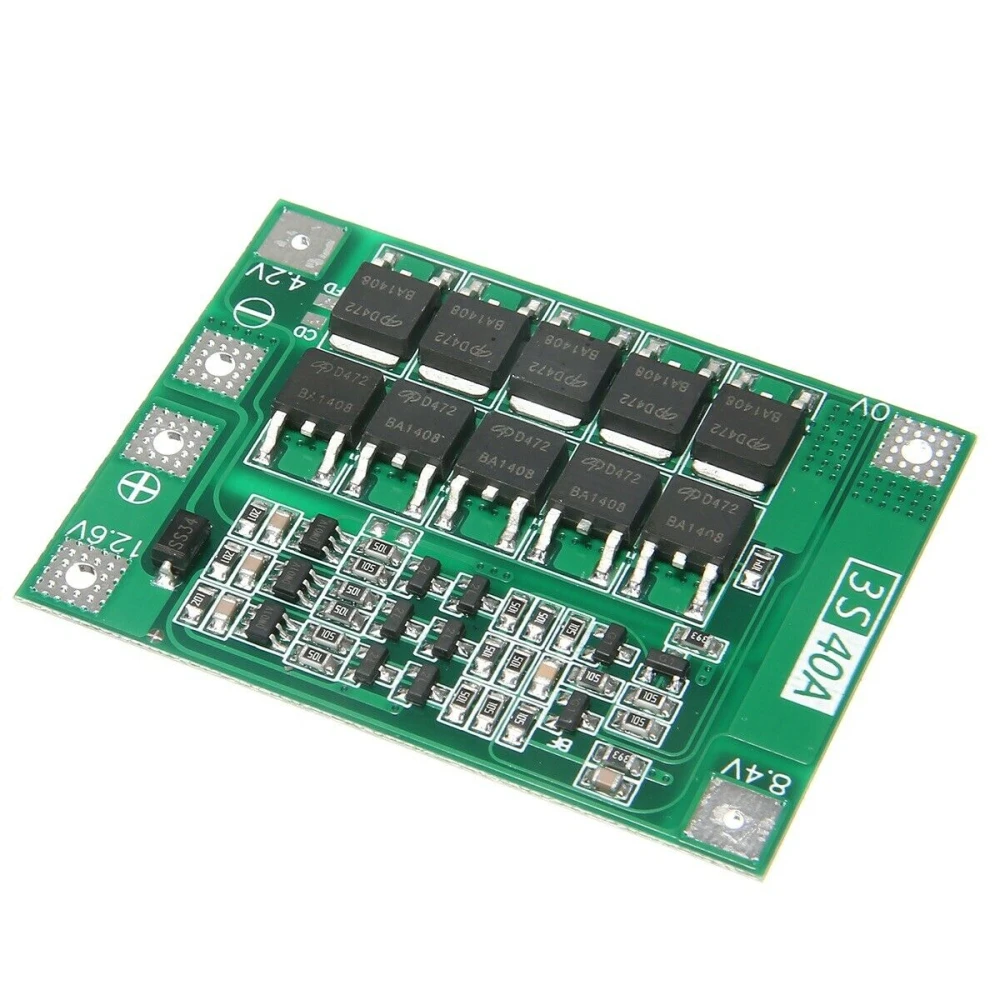

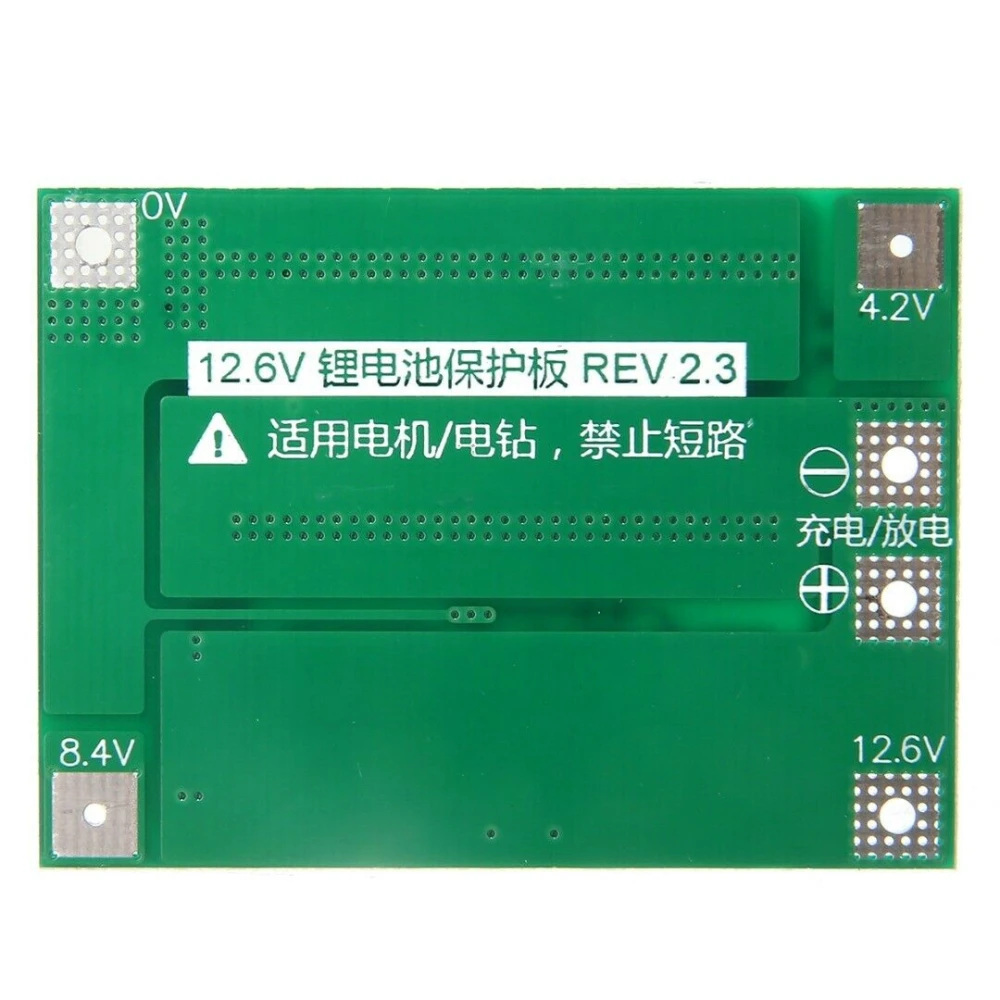

PCB zaštitna ploča 3S 40A za litijsku bateriju - Poboljšana verzija
Ova PCB zaštitna ploča napredno je rješenje dizajnirano za zaštitu litijskih baterija u konfiguracijama 3S (tri ćelije spojene serijski). Idealna je za baterije s nazivnim naponom 3,6V i 3,7V, uključujući uobičajene modele kao što su 18650, 26650 i litij-polimerske baterije. Poboljšani dizajn pruža pouzdanu zaštitu od prepunjavanja, prekomjernog pražnjenja i kratkog spoja.
Glavne značajke
- Nazivni napon: Kompatibilno s litijskim baterijama 3,6V i 3,7V.
- Napon punjenja: Između 12,6V i 13,6V.

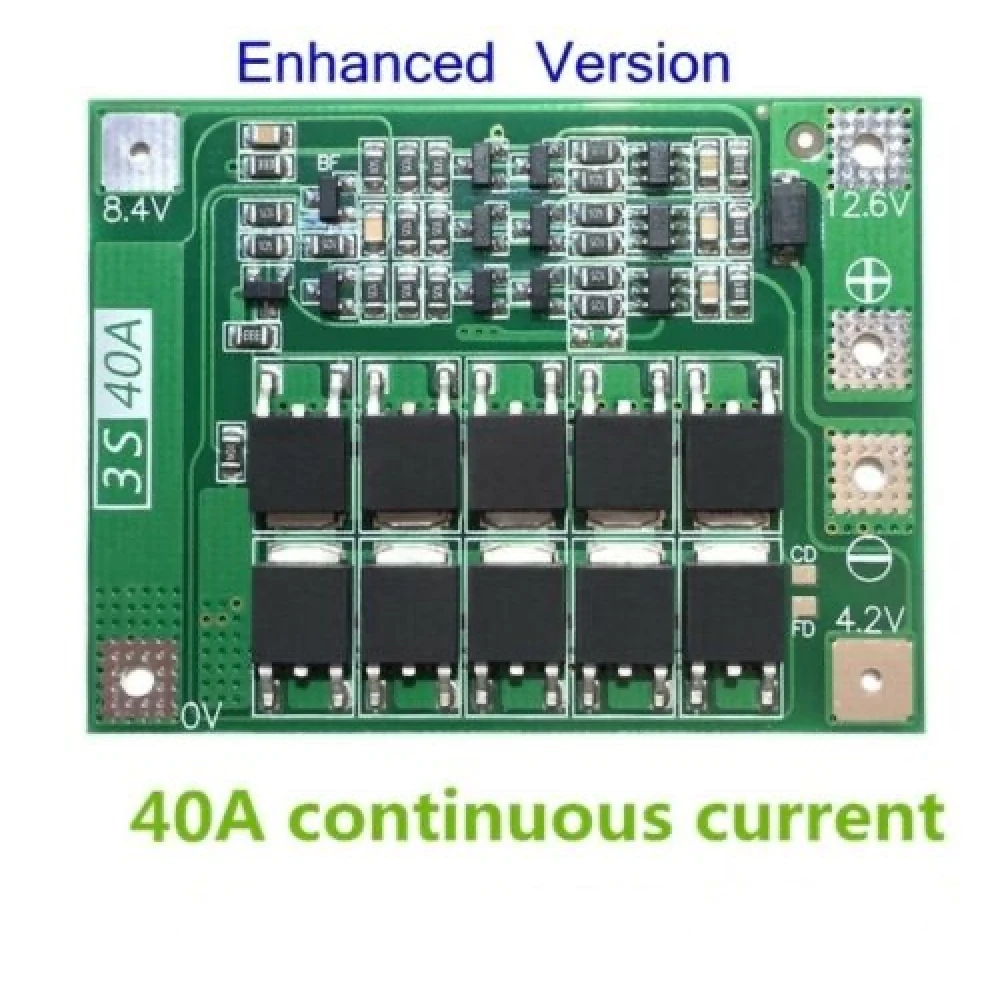

- Kontinuirana struja pražnjenja: Do 40A (preporučuje se smanjiti struju ako je okruženje za hlađenje nedovoljno).
- Kontinuirana struja punjenja: Do 20A.
- Materijal: Visokokvalitetni PCB.
- Boja: Zelena.

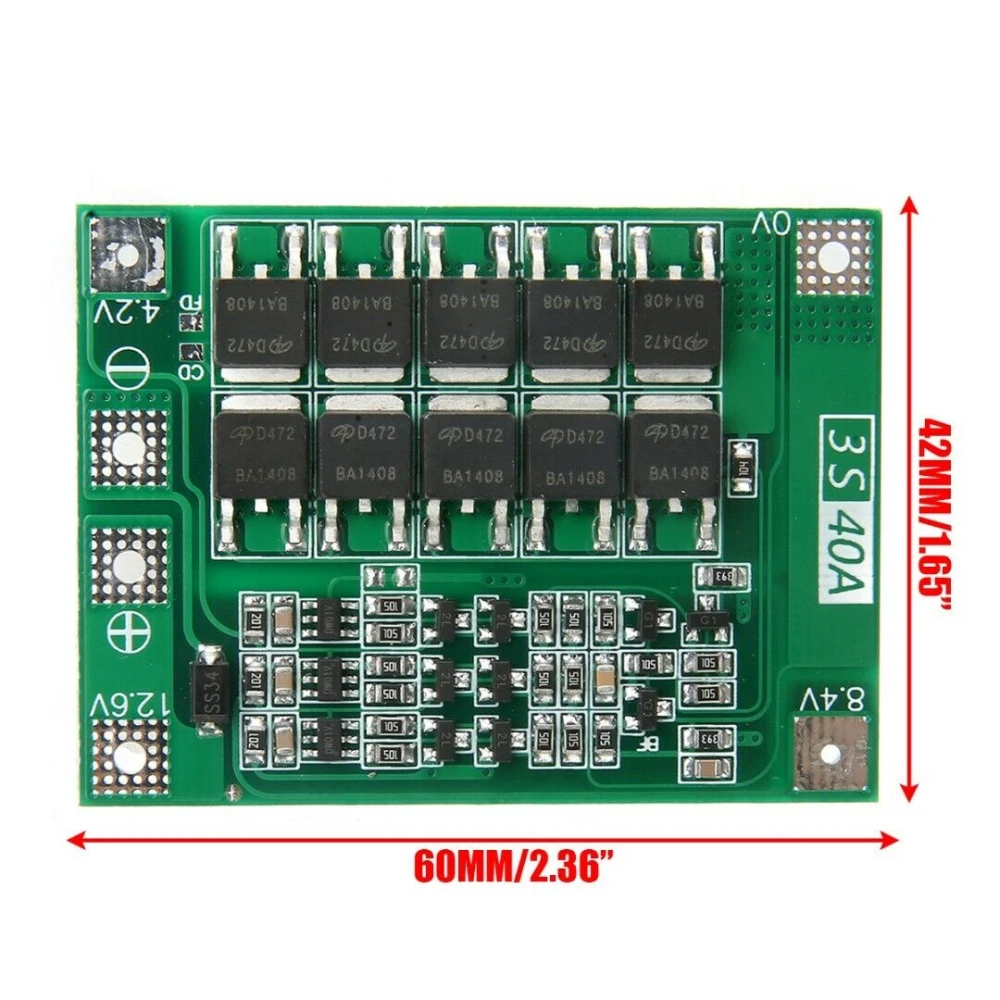

- Veličina: 41 x 55 x 3.4 mm.
Specifikacije i uporaba

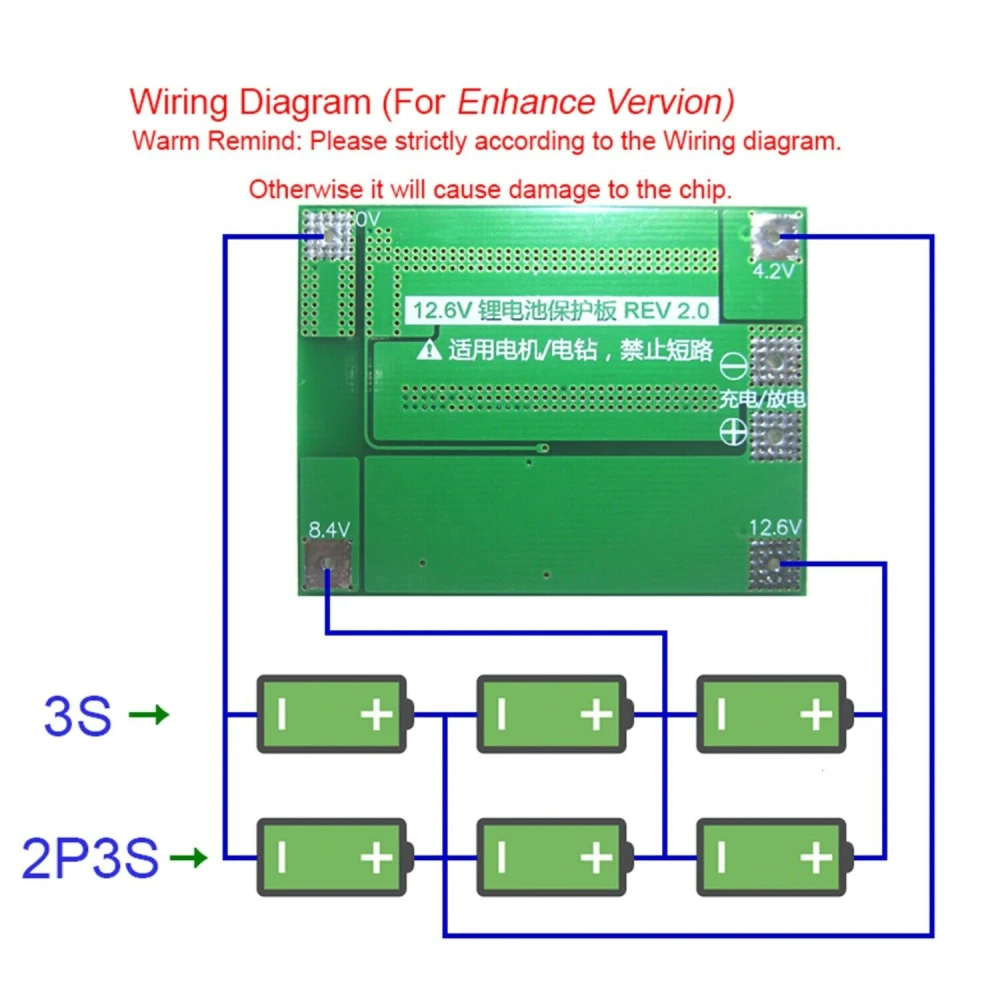

Za uspješan početak preporučuje se korištenje tri baterije snage 15C-20C ili šest baterija snage 10C-15C. Instalacija mora strogo slijediti shemu ožičenja s naponima 0V, 4,2V, 8,4V, 12,6V i 16,8V, uz izbjegavanje namjernih kratkih spojeva.
Pri korištenju ploče s opterećenjem, preporučuje se spojiti nepolarni kondenzator kapaciteta između 10uF i 100uF i napona većeg od 25V između pozitivnog i negativnog terminala kako bi se izbjegli povratni vrhovi koji mogu oštetiti sustav.
Ako se koriste četiri serijski spojene skupine baterija, ključno je osigurati da je napon svake skupine jednak. U suprotnom, svaku bateriju treba zasebno napuniti prije serijskog spajanja.
U pakiranju
- 1 x PCB zaštitna ploča 3S 40A poboljšana verzija za litijsku bateriju.
Kompatibilnost
Kompatibilno s 3S litijskim baterijama, uključujući modele 18650, 26650 i litij-polimerske baterije s nazivnim naponom 3,6V i 3,7V.
Prednosti
- Učinkovita zaštita od prepunjavanja i prekomjernog pražnjenja.
- Velika strujna sposobnost za zahtjevne primjene.
- Kompaktan i izdržljiv dizajn.
- Jednostavna instalacija prema preporučenoj shemi ožičenja.
- Kompatibilno s 3S litijskim baterijama (3,6V i 3,7V), uključujući 18650 i 26650
- Kontinuirana struja pražnjenja do 40A za visoke performanse
- Kontinuirana struja punjenja do 20A za sigurno punjenje
- Kompaktne dimenzije: 41x55x3.4mm, zelena boja
- Uključuje preporučeni kondenzator za sprječavanje povratnih vrhova
- Za optimalno pokretanje potrebne su baterije snage 15C-20C
- Instalacija prema shemi ožičenja od 0V do 16,8V
- Visokokvalitetni PCB materijal za trajnost i zaštitu
Pitanja i odgovori kupaca
Koje su dimenzije i približna težina pločice te što uključuje kutija?
Pločica mjeri 41 mm x 55 mm x 3,4 mm i izrađena je od zelene PCB ploče. Sadržaj pakiranja uključuje samo 1 jedinicu zaštitne pločice; nisu uključeni kabeli, konektori ni fizički priručnik. Tipična težina pločice tih dimenzija manja je od 25 g.
Koja ograničenja struje ili pregrijavanja trebam uzeti u obzir tijekom instalacije?
Preporučena maksimalna kontinuirana struja pražnjenja je 40 A, a punjenja 20 A. Savjetuje se smanjiti struju ako ventilacija nije odgovarajuća kako bi se izbjeglo pregrijavanje PCB-a. Prekoračenje tih granica može uzrokovati preranu aktivaciju zaštite ili oštećenje pločice. Preporučuje se rad unutar sigurnog raspona i provjera temperatura tijekom prvih uporaba.
Kako se ova 3S 40A zaštitna pločica uspoređuje sa standardnim modelima niže struje u scenarijima velike potrošnje?
U scenarijima velike potrošnje ova pločica podnosi do 40 A kontinuiranog pražnjenja, dok standardni modeli obično nude između 10-20 A. Veća struja omogućuje napajanje motora i uređaja veće snage, iako zahtijeva baterije sposobne isporučiti tu struju (minimalno 15C-20C po ćeliji). Korištenje u zahtjevnim primjenama je izvedivo ako se poštuju toplinski limiti.
Za koje je vrste baterija kompatibilna ova zaštitna ploča?
Kompatibilna je s 3S litijskim baterijama, uključujući modele 18650, 26650 i litij-polimerske baterije s nazivnim naponom 3,6V i 3,7V.
Koja je najveća struja pražnjenja koju ova ploča podržava?
Podržava maksimalnu kontinuiranu struju pražnjenja od 40A, iako se preporučuje smanjenje ako okruženje za hlađenje nije odgovarajuće.
Na što trebam paziti pri ugradnji ploče?
Potrebno je strogo slijediti shemu ožičenja s naponima 0V, 4,2V, 8,4V, 12,6V i 16,8V te izbjegavati kratke spojeve. Također se preporučuje spajanje nepolarnog kondenzatora radi sprječavanja povratnih vrhova.
Dolazi li s nekim dodatnim priborom?
Uključena je 1 PCB zaštitna ploča 3S 40A poboljšana verzija. Preporučuje se koristiti nepolarni kondenzator (nije uključen) za bolju zaštitu tijekom punjenja.
Mogu li koristiti baterije različitog napona u seriji?
Nije preporučljivo. Ako naponi nisu jednaki, svaku bateriju treba zasebno napuniti prije serijskog spajanja kako bi se izbjegla oštećenja.
