3,98 €
Na zalihi
PCB zaštitna ploča 4S 40A za litijsku bateriju
Brend: satkit
Spremi 4% Bilo: 4,13 €
3,98€
PDV uključen (Bez poreza: 3,18 €)
Ograničena zaliha
Standardna dostava
Pet, Svi 1 - Uto, Svi 5
Ekspresna dostava
Sri, Tra 29 - Čet, Tra 30
Povrat u roku od 30 dana
Besplatan povrat u roku od 30 dana
Sigurna transakcija
Share:
Besplatna dostava
Dostava od 4,99€
Jednostavan povrat
Pravo na povrat u roku od 30 dana
Sigurno plaćanje
100% sigurna naplata
Jamstvo kvalitete
Samo originalni proizvodi

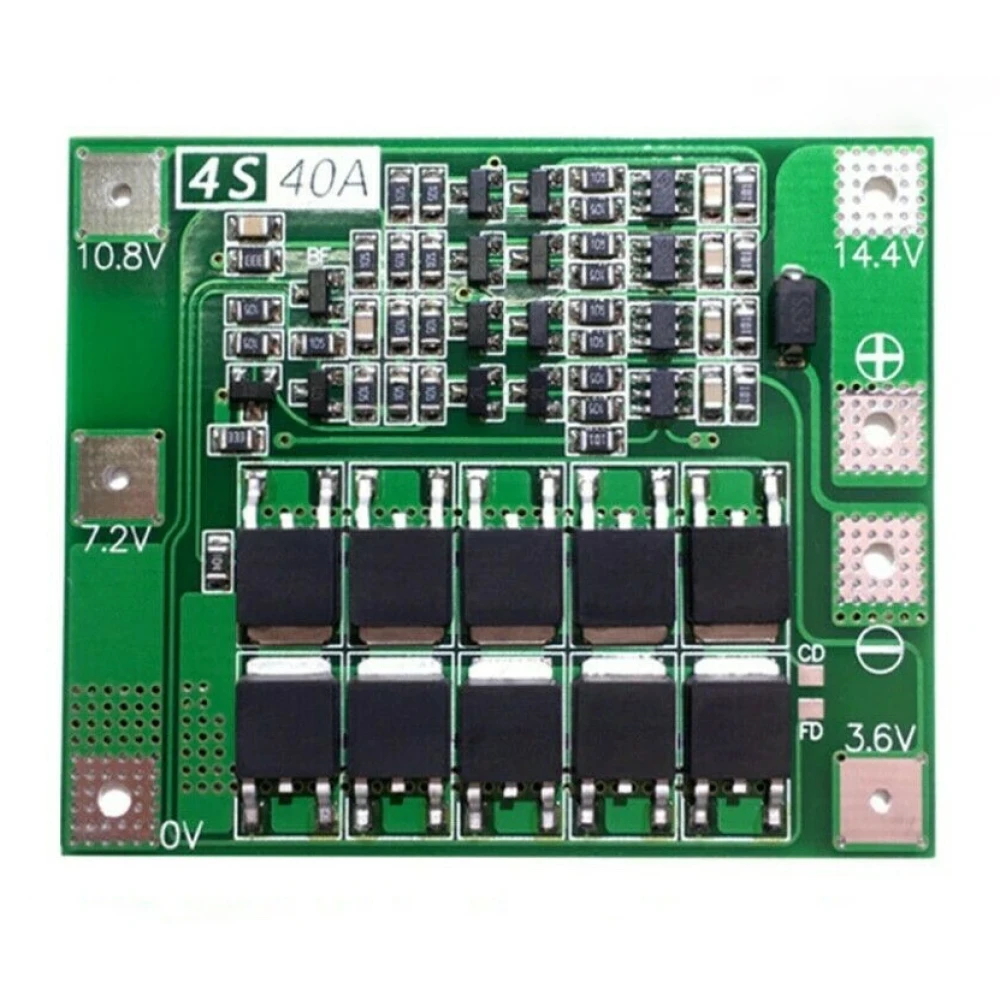

PCB zaštitna ploča 4S 40A za litijsku bateriju poboljšane verzije
Ova zaštitna ploča dizajnirana je za litijske baterije u 4S konfiguraciji, s nazivnim naponom od 16.8V i maksimalnom kontinuiranom strujom pražnjenja od 40A, idealna za primjene koje zahtijevaju veliku snagu i sigurnost.
Glavne značajke
- Kompatibilni nazivni napon: 3.6V ili 3.7V po ćeliji, uključujući baterije 18650, 26650 i litij-polimerne baterije.
- Napon punjenja: 16.8V do 18.1V.
- Kontinuirana struja pražnjenja: do 40A (preporučuje se smanjenje ako hlađenje nije dovoljno).
- Kontinuirana struja punjenja: do 20A.
- Vrsta uređaja: regulator napona za zaštitu i upravljanje baterijama.
- Struja balansiranja: 100mA za održavanje zdravlja ćelija.
- Dostupne verzije: standardna (bez funkcije balansiranja, snaga do 135W) i balansirana (s funkcijom balansiranja, snaga do 220W).
Tehničke specifikacije
- Potrebne su baterije s minimalnom snagom: tri baterije 15C-20C ili šest baterija 10C-15C za uspješno pokretanje.

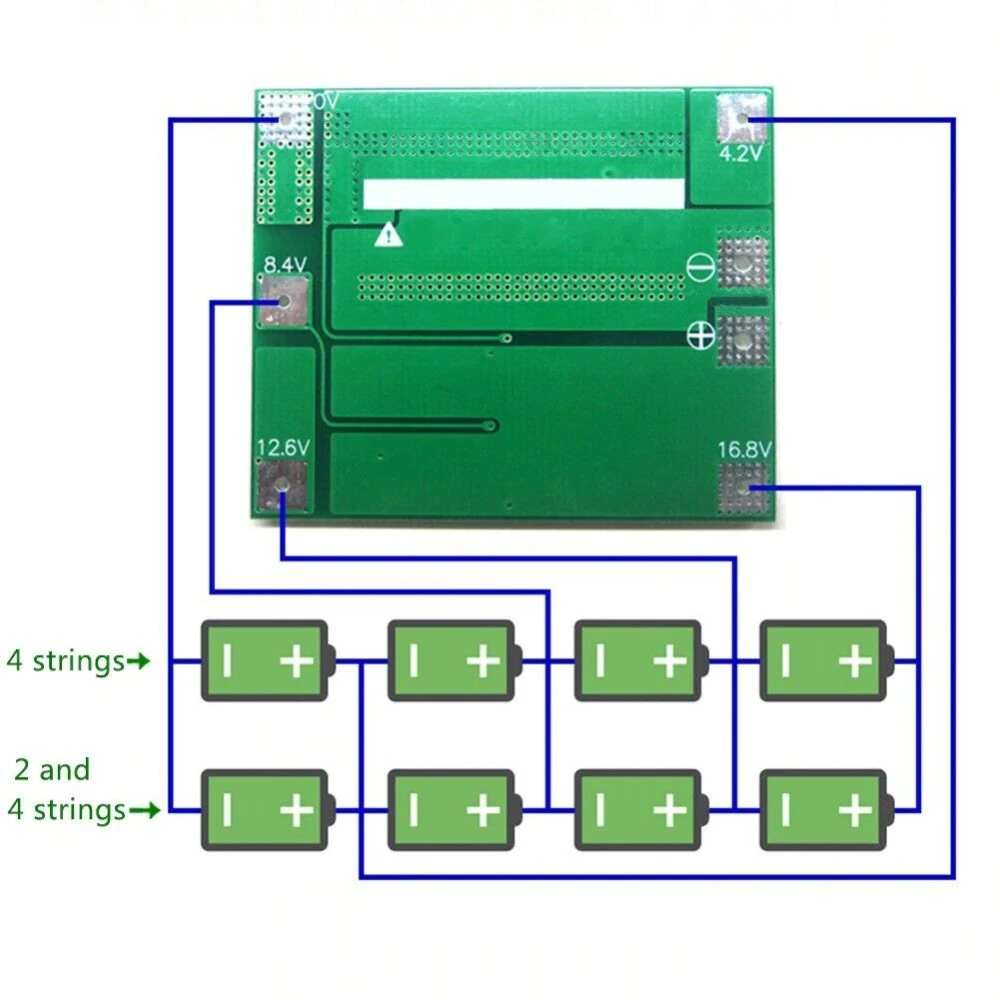

- Ožičenje se mora strogo slijediti prema mapi napona: 0V, 4.2V, 8.4V, 12.6V i 16.8V kako bi se izbjegli kratki spojevi.
- Preporučuje se povezivanje nepolarnog kondenzatora (10uF-100uF, napon >25V) između pozitivnog i negativnog priključka motora kako bi se spriječili povratni udari.
- Za baterije spojene serijski, provjerite da svaka grupa ima isti napon; ako nema, napunite svaku bateriju zasebno prije korištenja u seriji.
Tipična uporaba i kompatibilnost
Ova ploča idealna je za zaštitu litijskih baterija koje se koriste u električnim vozilima, sustavima za pohranu energije, dronovima i drugim elektroničkim uređajima koji zahtijevaju veliku struju i naprednu zaštitu. Kompatibilna je s cilindričnim baterijama 18650, 26650 i litij-polimernim baterijama u 4S konfiguraciji.
Razlike između standardne i balansirane verzije
- Standardna verzija: prikladna za startne struje manje od 80A i maksimalnu snagu od 135W, bez funkcije balansiranja.
- Balansirana verzija: podržava startne struje manje od 80A i maksimalnu snagu od 220W, uključuje funkciju balansiranja za produljenje vijeka trajanja baterije.
Sadržaj pakiranja
- 1 x PCB zaštitna ploča 4S 40A poboljšane verzije za litijsku bateriju.
- Kompatibilni nazivni napon za 3.6V i 3.7V baterije, uključujući 18650, 26650 i litij-polimerne baterije
- Kontinuirana struja pražnjenja do 40A za visoke performanse
- Kontinuirana struja punjenja do 20A
- Funkcija balansiranja sa strujom od 100mA u balansiranoj verziji
- Kompatibilna s 4S 16.8V konfiguracijama
- Standardna i balansirana verzija prema potrebi za snagom i balansiranjem
- Za sigurno pokretanje potrebne su baterije minimalne snage 15C-20C ili 10C-15C
- Uključene preporuke za izbjegavanje kratkih spojeva i povratnih udara
Pitanja i odgovori kupaca
Koje su fizičke dimenzije i približna težina zaštitne pločice 4S 40A?
Specifične informacije o dimenzijama i težini nisu navedene u dostavljenom opisu. Uobičajeno, pločice ove vrste imaju približno 60-70 mm duljine i 15-20 mm širine, s težinom manjom od 20 g. Preporučuje se provjeriti datasheet proizvođača ako su potrebne točne vrijednosti.
Koje su kritične mjere povezivanja i instalacije za izbjegavanje kvarova ili kratkog spoja pri ugradnji ove PCB pločice?
Nužno je slijediti redoslijed ožičenja: spojiti točno prema rasporedu 0 V, 4.2 V, 8.4 V, 12.6 V i 16.8 V. Nikada se ne smije namjerno raditi kratki spoj. Prije korištenja u seriji sve ćelije moraju biti izjednačene po naponu. Također se preporučuje ugradnja nepolariziranog kondenzatora (>25 V, 10-100 μF) na priključke motora radi zaštite od povratnih prenapona.
Koje strujne granice podnosi pločica i što se događa ako se te vrijednosti prekorače tijekom punjenja ili pražnjenja?
Pločica podnosi do 40 A kontinuiranog pražnjenja i 20 A kontinuiranog punjenja. Ako se te vrijednosti prekorače, osobito ako hlađenje nije odgovarajuće, znatno raste rizik od pregrijavanja, nepovratnog oštećenja komponenti pločice ili čak sigurnosnih kvarova. Preporučuje se ne raditi kontinuirano blizu tih maksimalnih granica.
S kojim je vrstama baterija kompatibilna ova zaštitna ploča?
Kompatibilna je s litijskim baterijama nazivnog napona 3.6V ili 3.7V, uključujući cilindrične baterije 18650, 26650 i litij-polimerne baterije u 4S konfiguraciji.
Koja je razlika između standardne i balansirane verzije ove ploče?
Standardna verzija nema funkciju balansiranja i podržava do 135W, dok balansirana verzija uključuje funkciju balansiranja i podržava do 220W, što pomaže produljiti vijek trajanja baterije.
Kako treba instalirati zaštitnu ploču da bi se izbjegla oštećenja?
Ožičenje se mora strogo slijediti prema mapi napona 0V, 4.2V, 8.4V, 12.6V i 16.8V. Osim toga, preporučuje se povezivanje nepolarnog kondenzatora između pozitivnog i negativnog priključka kako bi se spriječili povratni udari.
Koju maksimalnu struju ploča podržava pri kontinuiranom pražnjenju i punjenju?
Podržava maksimalnu kontinuiranu struju pražnjenja od 40A i maksimalnu kontinuiranu struju punjenja od 20A, iako se preporučuje smanjenje struje ako hlađenje nije dovoljno.
