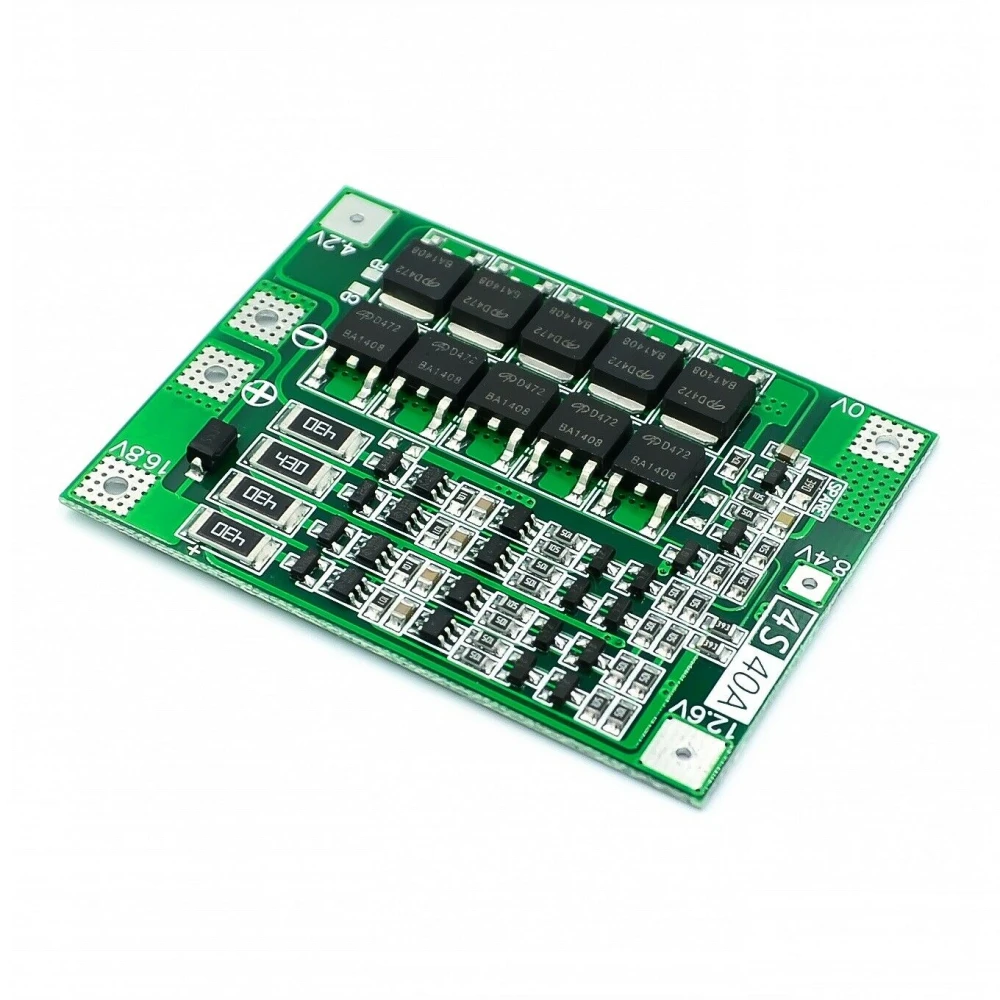

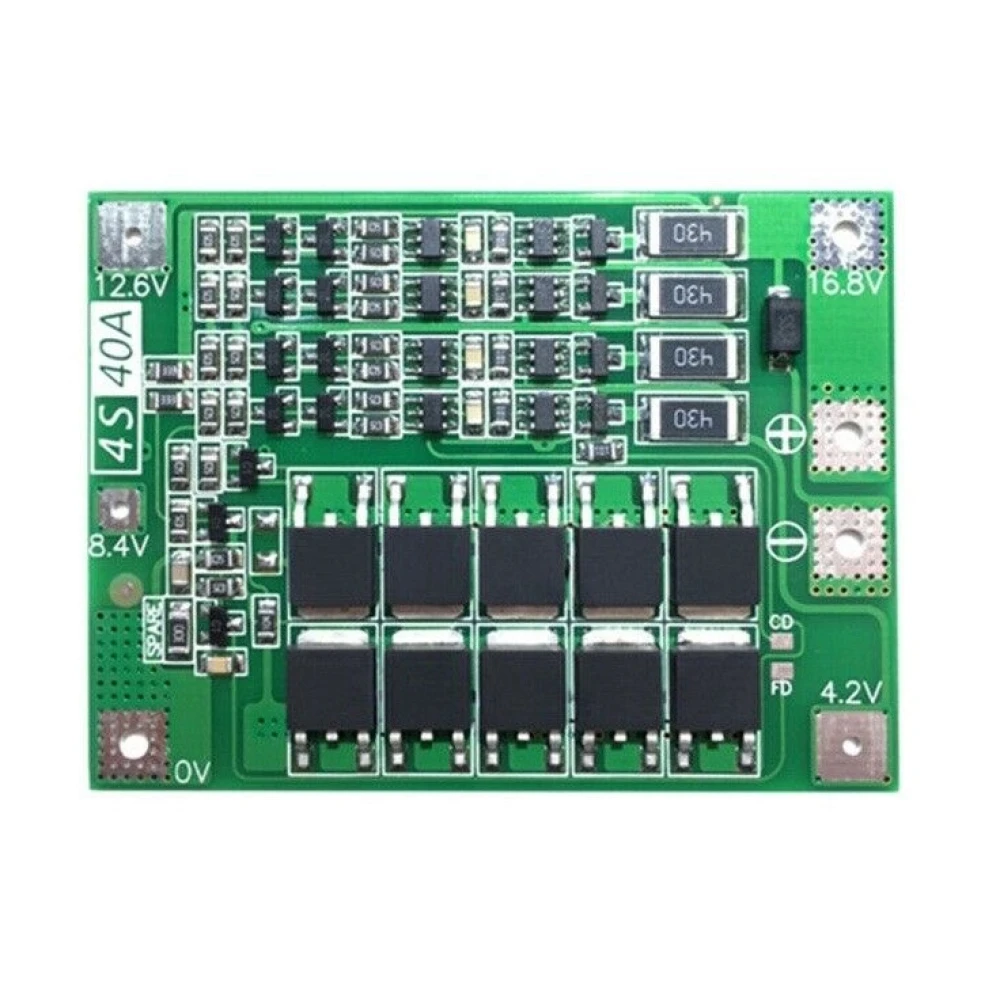

Uravnotežena PCB zaštitna ploča 4S 40A za litijsku bateriju

PCB zaštitna ploča 4S 40A za litijsku bateriju ključna je komponenta za sigurnost i optimalne performanse vaših litijskih baterija u konfiguracijama od 4 serijski spojene ćelije (4S). Ova uravnotežena verzija dizajnirana je za podnošenje visokih struja uz učinkovitu zaštitu, čime se osiguravaju dugotrajnost i stabilnost vaših baterija.

Glavne značajke:

• Nazivni napon: 3.6V - 3.7V po ćeliji, kompatibilno s baterijama 18650, 26650 i litij-polimerskim baterijama.
• Ukupni napon punjenja: između 16.8V i 18.1V za paket od 4 ćelije.
• Maksimalna kontinuirana struja pražnjenja: 40A, idealno za primjene koje zahtijevaju veliku snagu.
• Maksimalna kontinuirana struja punjenja: 20A, uz preporuku smanjenja struje ako hlađenje nije dovoljno.
• Tip: Regulator napona s uravnoteženom funkcijom za održavanje zdravlja svake ćelije.
• Uravnoteženje prikladno za struje pokretanja manje od 80A i snage manje od 220W.

Tehničke specifikacije i preporuke:

• Za uspješno pokretanje potrebne su baterije s kapacitetom pražnjenja 15C-20C (najmanje 3 baterije) ili 10C-15C (najmanje 6 baterija).

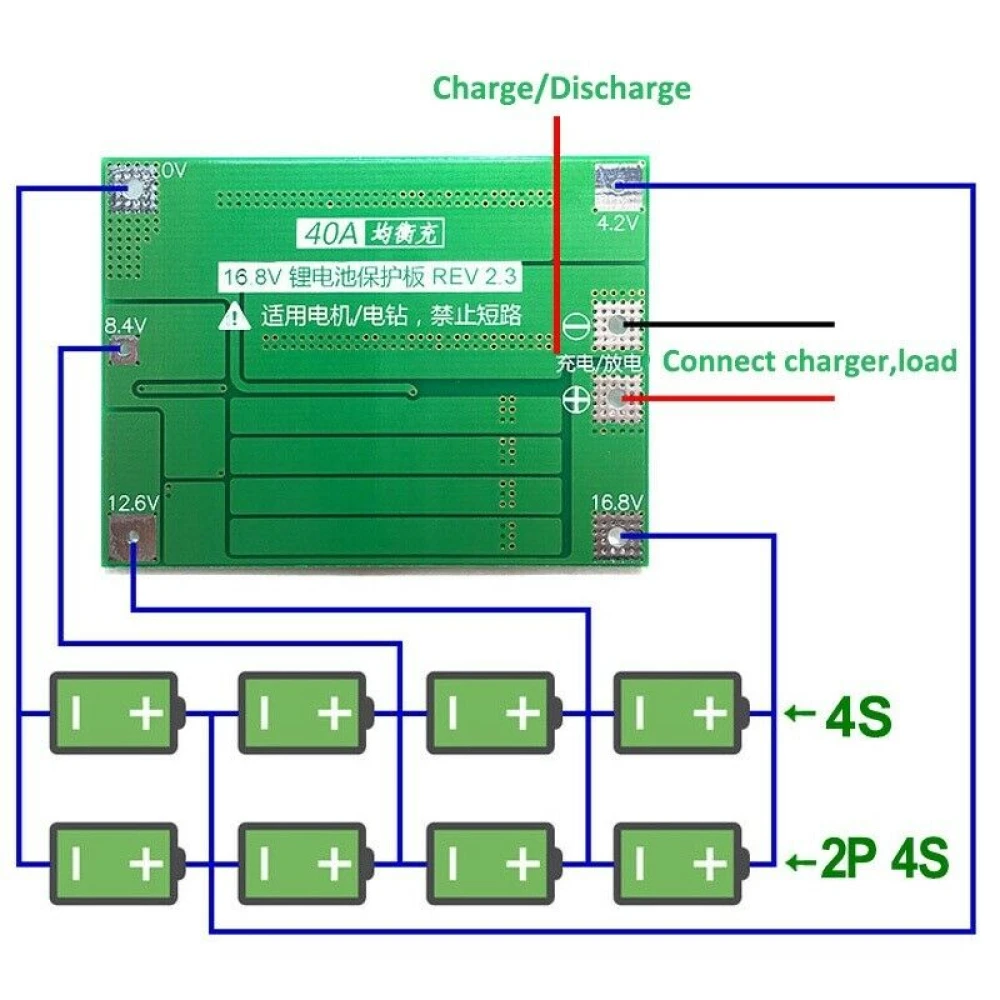

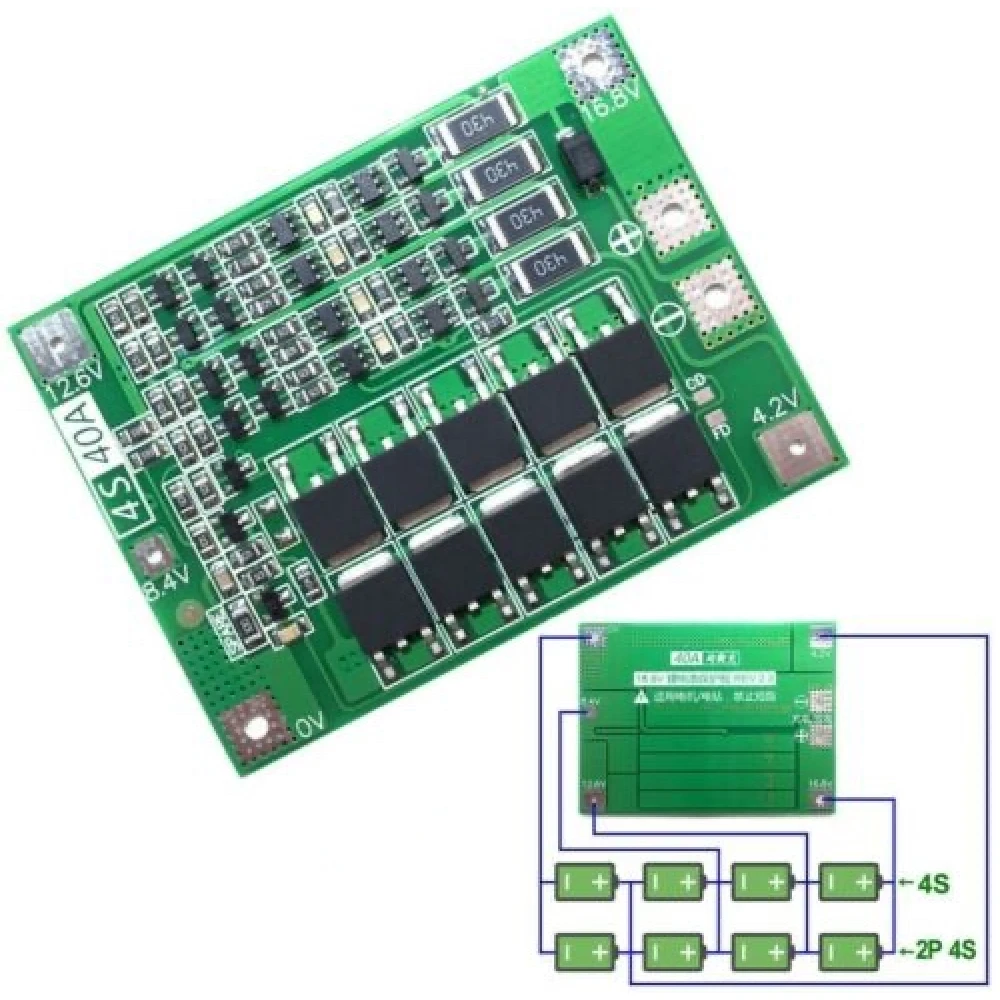

• Potrebno je strogo slijediti shemu ožičenja s točkama napona 0V, 4.2V, 8.4V, 12.6V i 16.8V kako bi se izbjegli kratki spojevi.
• Preporučuje se spajanje nepolarnog kondenzatora (napon >25V, kapacitet 10uF-100uF) između pozitivnog i negativnog priključka motora kako bi se spriječili povratni vršni naponi tijekom punjenja.
• Za baterije spojene u seriju, provjerite da svaka grupa ima isti napon; u suprotnom, napunite svaku bateriju zasebno prije serijskog spajanja.

Tipične primjene:

Ova ploča idealna je za litijske punjive baterijske sustave u primjenama kao što su električna vozila, dronovi, električni alati i drugi elektronički uređaji koji zahtijevaju visoku struju i uravnoteženu zaštitu kako bi se spriječila oštećenja zbog prepunjavanja, prekomjernog pražnjenja ili neravnoteže između ćelija.

Kompatibilnost:

Kompatibilno s 4S litijskim baterijama (4 ćelije u seriji), uključujući formate 18650, 26650 i litij-polimerske baterije, pod uvjetom da se poštuju navedene specifikacije napona i struje.

Sadržaj pakiranja:

• 1 x PCB zaštitna ploča 4S 40A uravnotežena verzija za litijsku bateriju.

• Nazivni napon 3.6V-3.7V po ćeliji, kompatibilno s baterijama 18650 i 26650.
• Kontinuirana struja pražnjenja do 40A za visoku snagu.
• Maksimalna kontinuirana struja punjenja 20A uz preporuku hlađenja.
• Uravnotežena verzija za održavanje zdravlja svake ćelije i sprječavanje neravnoteže.
• Prikladno za struju pokretanja ispod 80A i snagu manju od 220W.
• Zahtijeva baterije s kapacitetom pražnjenja 15C-20C ili 10C-15C, ovisno o količini.
• Pridržavati se sheme ožičenja kako bi se izbjegli kratki spojevi.
• Preporuka korištenja kondenzatora za sprječavanje povratnih vršnih napona.
• Kompatibilno s 4S litijskim baterijama, uključujući polimerne i formate 18650 i 26650.
