RS232 TTL pretvarač kabel kit za pouzdane i svestrane serijske veze

Name: RS232 TTL pretvarač kabel kit za pouzdane i svestrane serijske veze
Brand: satkit
SKU: H020302-RS232-TTL
Price: 5.00 EUR
Availability: InStock

Brend: satkit

Budite prvi koji će recenzirati ovaj proizvod

5,00€

PDV uključen (Bez poreza: 4,00 €)

Količinski popusti

Količina	Cijena	Spremi
2+	4,80 €	-4%
10+	4,55 €	-9%
20+	4,00 €	-20%

Ograničena zaliha

Standardna dostava Pet, Svi 1 - Uto, Svi 5

Ekspresna dostava Sri, Tra 29 - Čet, Tra 30

Povrat u roku od 30 dana

Količina

Besplatan povrat u roku od 30 dana

Sigurna transakcija

Besplatna dostava Dostava od 4,99€

Jednostavan povrat Pravo na povrat u roku od 30 dana

Sigurno plaćanje 100% sigurna naplata

Jamstvo kvalitete Samo originalni proizvodi

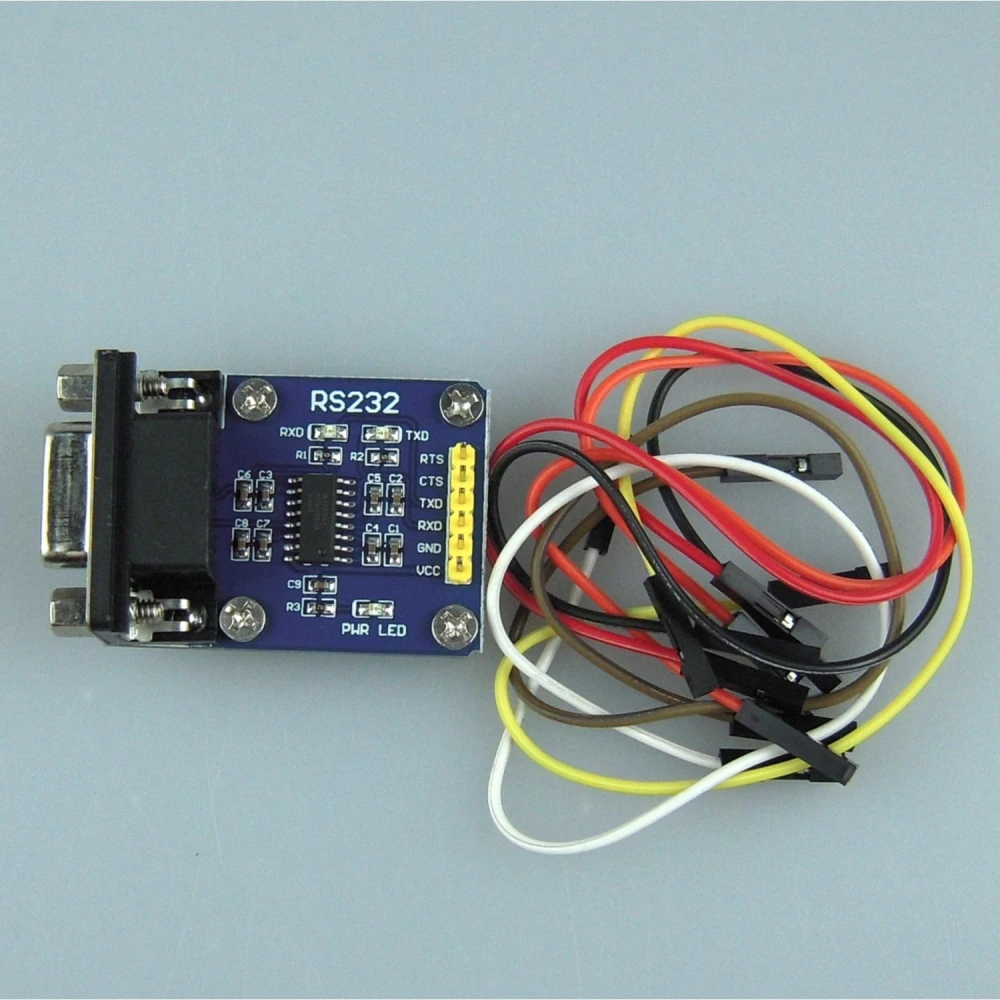

RS232 TTL Pretvarač Kabel Kit je učinkovito rješenje za pretvaranje RS232 signala na TTL razine (3.3 do 5.5V), olakšavajući komunikaciju između elektroničkih uređaja s različitim standardima signala.

Ovaj kit uključuje dvostranu tiskanu pločicu sa sitotiskom i dvije montažne rupe, sastavljenu i testiranu kako bi se osigurala kvaliteta i ispravan rad.

Sadrži originalni MAX3232 čip, poznat po pouzdanosti u pretvorbi signala.
Radi s napajanjem od 3V do 5.5V VCC, prilagođavajući se različitim primjenama.
Podržava brzine prijenosa do 250 kbit/s, osiguravajući brzu i stabilnu komunikaciju.
Ima dva drivera i dva prijamnika za učinkovitu dvosmjernu komunikaciju.
Kompatibilan je sa serijskim RS232 priključcima računala ili USB na serijski adapterima.
Za povezivanje s RS232 priključkom računala potreban je DB9 muški na ženski serijski kabel (straight through).

Tipične primjene:

Povezivanje i komunikacija s GPS jedinicama.
Sučelje s XBOX konzolama za razvoj ili dijagnostiku.
Programiranje i komunikacija s Microchip PIC mikrokontrolerima i Basic Stamps.
Elektronički projekti koji zahtijevaju prilagodbu razine signala između RS232 i TTL.

Kompatibilnost: Ovaj pretvarač kompatibilan je s uređajima koji koriste RS232 signale i trebaju TTL komunikaciju, uključujući elektroničku opremu, sustave mobilne telefonije i druge serijske uređaje.

Zahvaljujući kompaktnom dizajnu i visokoj kvaliteti, RS232 TTL Pretvarač Kabel Kit je neophodan alat za tehničare, developere i zaljubljenike u elektroniku kojima je potrebno pouzdano rješenje za pretvorbu serijskih signala.

Pretvara RS232 signale na TTL razine od 3.3 do 5.5V
Uključuje originalni MAX3232 čip za visoku pouzdanost
Brzina prijenosa do 250 kbit/s
Dva drivera i dva prijamnika za dvosmjernu komunikaciju
Kompatibilan s RS232 priključcima i USB na serijskim adapterima
Dvostrana tiskana pločica sa sitotiskom i montažnim rupama

Pitanja i odgovori kupaca

Koje prednosti nudi čip MAX3232 u odnosu na druge RS232-TTL pretvarače dostupne na tržištu?

Čip MAX3232 ističe se kompatibilnošću sa širim rasponom napona napajanja (3.3 do 5.5 V), niskom radnom strujom i visokom pouzdanošću pri pretvorbi logičkih razina. Za razliku od klasičnog MAX232, MAX3232 može raditi sa suvremenim sustavima logike od 3.3 V, čime se proširuje kompatibilnost s mikrokontrolerima i aktualnim modulima.

Koje su fizičke dimenzije modula i što točno uključuje komplet?

Modul je približne veličine 40 mm x 25 mm i teži manje od 20 g. Komplet uključuje sastavljenu pločicu s pretvaračem temeljenim na MAX3232, spojni kabel i priključne pinove za TTL. Ne uključuje DB9-M/F kabel potreban za povezivanje s RS232 priključkom računala.

Postoji li neka preporuka za montažu kako bi se izbjegle pogreške u komunikaciji ili oštećenja zbog nepravilnog spajanja?

Preporučuje se prvo spojiti RS232 stranu na priključak računala/razvojnog sustava i osigurati ispravan pinout na TTL strani. Zamjena TX/RX čest je uzrok kvarova. VCC modula ne spajajte na izvore veće od 5.5 V kako biste izbjegli oštećenje MAX3232. Uvijek koristite ravni DB9-M/F kabel, ne ukršteni.

Ispunjava li pretvarač neku normu električne sigurnosti ili ESD zaštite (elektrostatičko pražnjenje)?

Integrirani krug MAX3232 ima internu ESD zaštitu u skladu s IEC 61000-4-2, podnoseći tipična izravna pražnjenja do ±15 kV na RS232 podatkovnim linijama. Međutim, pločica ne sadrži dodatne zaštite na razini konektora, pa se preporučuje oprez u industrijskim okruženjima.

Čemu služi RS232 TTL pretvarač kabel kit?

Služi za pretvaranje serijskih RS232 signala na TTL razine, omogućujući komunikaciju između uređaja s različitim standardima signala.

S kojim je uređajima ovaj pretvarač kompatibilan?

Kompatibilan je s GPS jedinicama, XBOX konzolama, Microchip PIC mikrokontrolerima, Basic Stamps i drugim uređajima koji koriste RS232 ili TTL signale.

Koji kabel trebam za povezivanje pretvarača s računalom?

Potreban je DB9 muški na ženski serijski kabel (straight through) za povezivanje pretvarača s RS232 priključkom računala.

Koja je maksimalna brzina prijenosa podataka?

Maksimalna brzina je do 250 kbit/s, što osigurava brzu i stabilnu komunikaciju.

Koji raspon napona podržava pretvarač?

Radi s napajanjem između 3V i 5.5V VCC.
