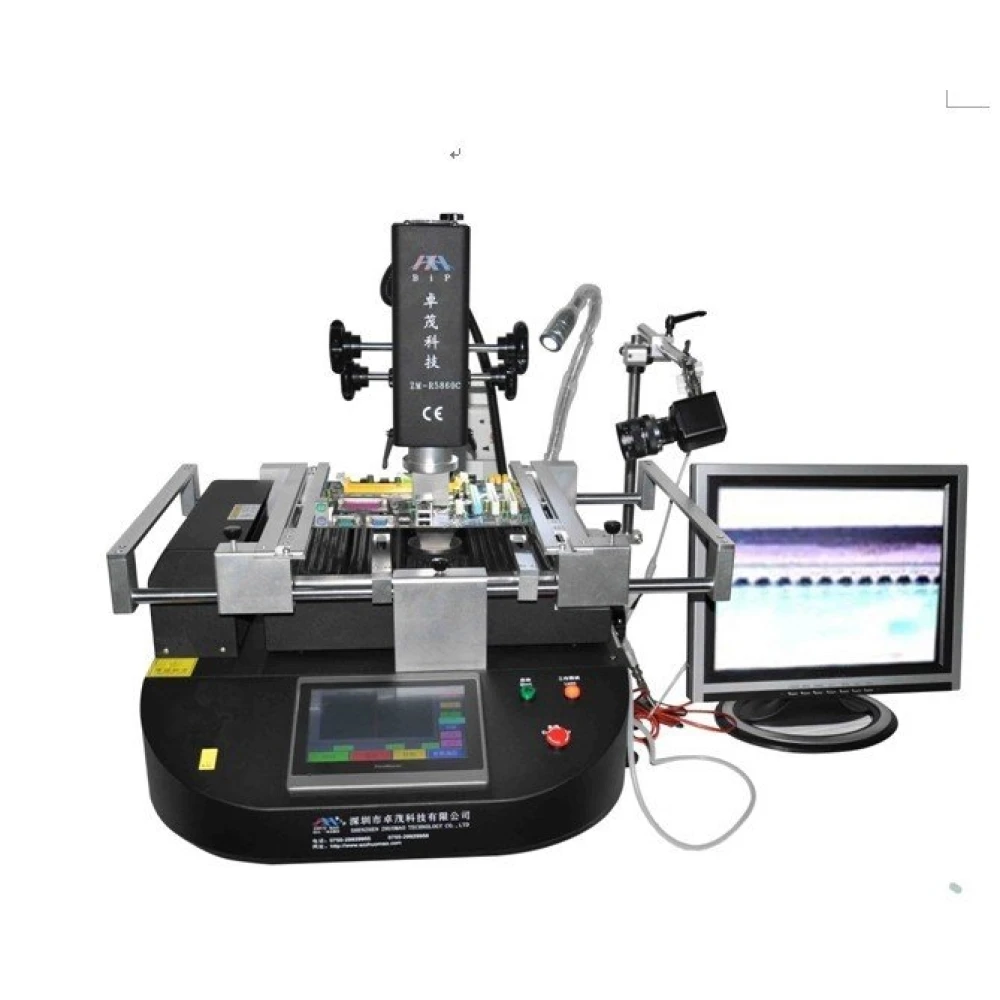

Zhuomao ZM-R5860C reballing stanica: preciznost i napredna tehnologija za BGA
Brend: Zhuomao
PDV uključen (Bez poreza: 1.900,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 2.280,00 € | -4% |
| 10+ | 2.232,50 € | -6% |
| 20+ | 2.137,50 € | -10% |
Zhuomao ZM-R5860C reballing stanica profesionalni je alat dizajniran za BGA lemljenje i odlemljivanje s visokom preciznošću i učinkovitošću. Opremljena naprednom tehnologijom, ova oprema olakšava rework elektroničkih komponenti na PCB pločama, osiguravajući optimalne i sigurne rezultate.
Glavne značajke:
- Precizno podešavanje osi X, Y i Z: Zahvaljujući linearnom kliznom sustavu, omogućuje točno i brzo pozicioniranje, poboljšavajući upravljivost i preciznost pri radu.
- Zaslon osjetljiv na dodir visoke razlučivosti: Izrađen na Tajvanu, s PLC upravljanjem koje omogućuje spremanje više temperaturnih profila, zaštitu lozinkom i trenutačnu analizu toplinskih krivulja.
- Tri neovisne zone grijanja: Dva grijača vrućeg zraka i jedan infracrveni (IR) grijač za predgrijavanje, s kontrolom temperature unutar ±3 °C. Gornji grijač može se slobodno podešavati, drugi se može pomicati okomito, a IR grijač ima podesivu snagu za ravnomjerno zagrijavanje ploče.
- Rotirajuće mlaznice vrućeg zraka 360°: Opremljene magnetom za jednostavnu ugradnju i zamjenu, s dostupnim prilagođenim opcijama.
- Visokoprecizni termopar tipa K: Sustav zatvorene petlje za kontrolu temperature s automatskom kompenzacijom i PLC modulom za točno upravljanje.
- Sustav pozicioniranja s V-utorom: Fleksibilni nosač za PCB koji štiti od deformacija tijekom zagrijavanja ili hlađenja, prikladan za bilo koju veličinu BGA paketa.
- Moćan ventilator s poprečnim protokom: Brzo hladi ploču radi veće učinkovitosti. Uključuje integriranu vakuumsku pumpu i usisnu olovku za brzo rukovanje čipovima.
- Alarmi i sigurnost: Signalizacija po završetku procesa lemljenja i odlemljivanja, CE certifikat, tipka za hitno zaustavljanje, automatsko isključivanje u slučaju nezgode i dvostruka zaštita od pregrijavanja.
- CCD vizijski sustav: Omogućuje preciznu vizualnu kontrolu procesa taljenja tijekom BGA lemljenja i odlemljivanja.
Tehničke specifikacije:
| Parametar | Detalj |
|---|---|
| Ukupna snaga | 4800W |
| Gornji grijač | 800W |
| Donji grijači | Drugi grijač 1200W, treći IR grijač 2700W |
| Napajanje | AC220V ±10%, 50/60Hz |
| Dimenzije | 635 × 600 × 560 mm |
| Pozicioniranje | V-utor s univerzalnim podesivim nosačem za PCB |
| Kontrola temperature | Senzor tipa K, zatvorena petlja, preciznost ±3°C |
| Maksimalna veličina PCB-a | 410 × 370 mm |
| Minimalna veličina PCB-a | 20 × 20 mm |
| Električni modul | Osjetljivi modul za kontrolu temperature + zaslon osjetljiv na dodir (Tajvan) + PLC Delta |
| Neto težina | 50 kg |
Tipična uporaba:
Idealna za radionice za popravak elektronike, razvojne laboratorije i proizvodnju gdje je potrebno popravljanje ili reballing BGA čipova na PCB pločama. Njezin napredni sustav toplinske kontrole i pozicioniranja omogućuje lemljenje i odlemljivanje s visokom preciznošću, uz smanjenje rizika od oštećenja komponenti.
Kompatibilnost: Kompatibilna s velikim rasponom veličina PCB ploča i BGA paketa, zahvaljujući podesivom nosaču i neovisnoj kontroli temperature u više zona.
Stanje proizvoda: Trenutno nema na zalihi. Provjerite dostupnost s našom korisničkom službom.
- Precizno podešavanje osi X-Y-Z s linearnim kliznim sustavom
- Zaslon osjetljiv na dodir visoke razlučivosti s PLC upravljanjem i spremanjem profila
- Tri neovisne zone grijanja s kontrolom od ±3 °C
- Rotirajuće mlaznice vrućeg zraka 360° s magnetom za jednostavnu zamjenu
- Termopar tipa K sa zatvorenom petljom i automatskom kompenzacijom
- V-utor nosač za zaštitu i univerzalno podešavanje PCB-a
- Ventilator s poprečnim protokom i integrirana vakuumska pumpa za učinkovitost
- Alarmi procesa, CE certifikat i dvostruka zaštita od pregrijavanja
- CCD vizijski sustav za vizualnu kontrolu pri lemljenju i odlemljivanju
- Kompaktne dimenzije i težina od 50 kg za stabilnost i mobilnost
Pitanja i odgovori kupaca
Koje prednosti donosi sustav upravljanja putem zaslona osjetljivog na dodir na stanici Zhuomao Zm-R5860c u odnosu na modele s klasičnim ručnim upravljanjem?
Zaslon osjetljiv na dodir visoke rezolucije omogućuje spremanje više temperaturnih profila, nudi zaštitu lozinkom i olakšava trenutačnu analizu toplinskih krivulja. To optimizira promjene postavki, ubrzava ponavljajuće radne procese i smanjuje vjerojatnost ljudske pogreške u odnosu na ručno upravljanje. Osim toga, digitalno pohranjivanje programa prednost je u standardiziranim proizvodnim procesima.
Koje su dimenzije i ukupna težina stanice Zm-R5860c i što uključuje sadržaj kutije?
Prema proizvođaču, stanica je približno 740 mm duga, 670 mm široka i 570 mm visoka, s procijenjenom težinom od 70 kg. Kutija uključuje glavnu jedinicu, set mlaznica za vrući zrak, osnovni pribor (poput pinceta i šipki), korisnički priručnik i kabele za napajanje. Preporučuje se provjeriti točan popis s distributerom.
Koji raspon elektroničkih komponenti ili čipova stanica može obrađivati prema veličini i tipu uz prihvatljivu preciznost?
Zhuomao Zm-R5860c može raditi sa širokim rasponom BGA, CSP, QFP i SMD integriranih krugova. Obično podržava komponente od oko 2 mm do ploča dimenzija 410 x 370 mm, uz fino podešavanje u X, Y i Z osi visoke preciznosti. Točna minimalna i maksimalna veličina može ovisiti o korištenom setu mlaznica i steznih elemenata.
Koje toplinske preciznosti i razinu kontrole može jamčiti sustav grijanja i koji su sigurni radni limiti?
Sustav Zm-R5860c kontrolira temperaturu u 3 zone grijanja s tolerancijom od ±3 °C tijekom procesa. Preporučena gornja granica za vrući zrak je 400°C, što je korisno za velik dio bezolovnih lemljenja. IR preheater je podesiv i pomaže izbjeći lokalna pregrijavanja. Ključno je poštovati preporučene profile za svaki chip i lemljenje.
Koje preventivno održavanje zahtijeva stanica i koji su dijelovi najpodložniji trošenju?
Osnovno održavanje uključuje redovito čišćenje mlaznica i filtera, provjeru električnih spojeva i pregled X-Y-Z sustava pomicanja kako bi se spriječilo nakupljanje prljavštine. Mlaznice, zračni filteri i grijaći elementi mogu zahtijevati zamjenu nakon dulje uporabe. Zhuomao i distributeri uobičajeno imaju rezervne dijelove.
Koja je ukupna snaga Zhuomao ZM-R5860C reballing stanice?
Ukupna snaga je 4800W, raspoređena u tri zone grijanja za učinkovitu toplinsku kontrolu.
Koju maksimalnu veličinu PCB ploče može obrađivati ova stanica?
Može obrađivati PCB ploče do 410×370 mm, s minimalnom veličinom od 20×20 mm.
Ima li stanica zaštitu od pregrijavanja?
Da, ima dvostruku zaštitu od pregrijavanja i uređaj za automatsko isključivanje u slučaju nezgode.
Je li moguće spremati temperaturne profile?
Da, zaslon osjetljiv na dodir i PLC upravljanje omogućuju spremanje više grupa temperaturnih profila za različite procese.
Koje sustave pozicioniranja uključuje?
Uključuje sustav V-utora s univerzalnim podesivim nosačem za sprječavanje deformacija PCB-a tijekom zagrijavanja.
