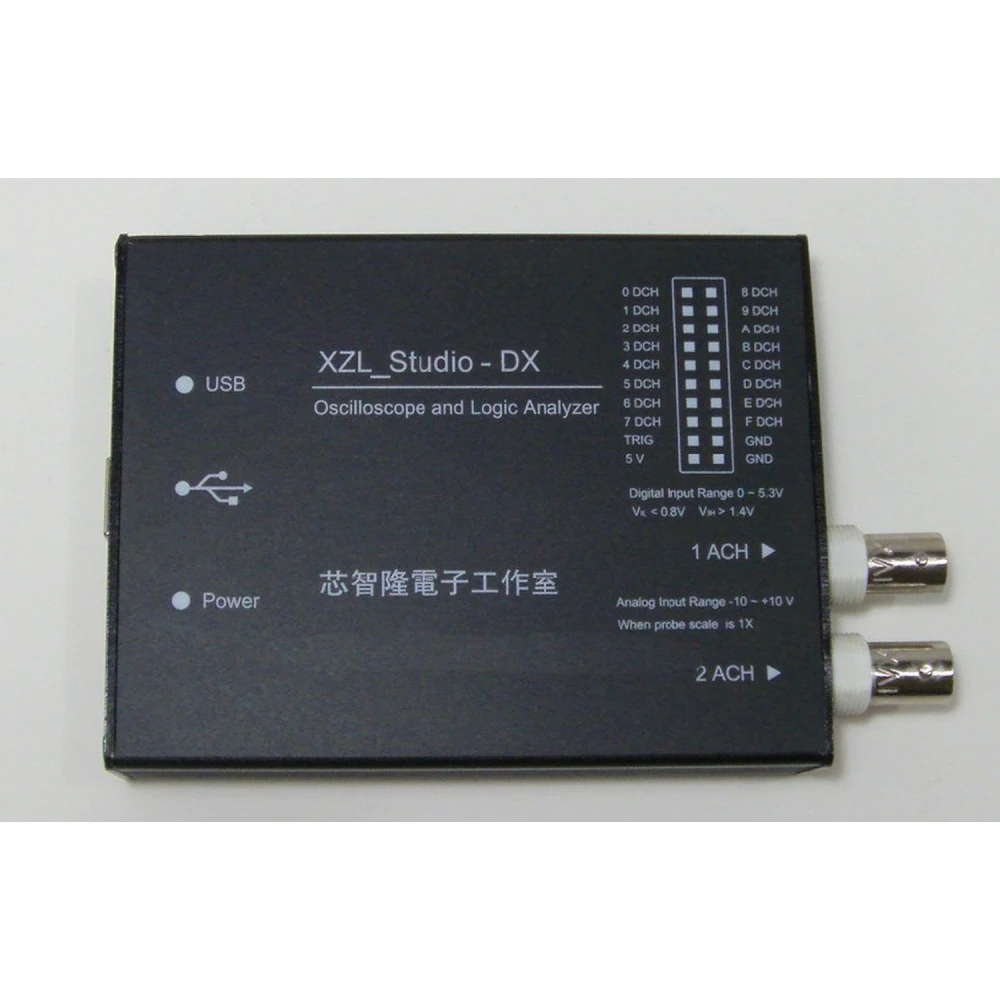

USB logički analizator i osciloskop XZL Studio DX za Windows
Brend: XZL
PDV uključen (Bez poreza: 90,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 108,00 € | -4% |
| 10+ | 105,75 € | -6% |
| 20+ | 99,00 € | -12% |
USB logički analizator i osciloskop XZL Studio DX je programabilni višenamjenski alat dizajniran za Windows PC, koji u jednom kompaktnom i jednostavnom uređaju kombinira digitalni osciloskop s 2 kanala, logički analizator s 16 kanala, dekoder protokola i generator digitalnog signala.
Ovaj uređaj idealan je za elektroničke inženjere, tehničare, studente i hobiste kojima je potreban svestran instrument za analizu i dijagnostiku digitalnih i analognih sklopova.
Glavne značajke
- 16 dvosmjernih digitalnih kanala i 2 analogna kanala za potpunu analizu miješanih signala.
- Dekodiranje u stvarnom vremenu komunikacijskih sabirnica kao što su SPI, Serial, I2C, I2S, Async, USB Full i Low Speed, SMBus, 1-Wire, Parallel i CAN.
- Osciloskop i logički analizator s digitalnim pohranom koji omogućuje snimanje i analizu složenih signala.
- Moćan softver s ugrađenim dekoderima za lakše tumačenje podataka.
- Dodatne funkcije kao što su generator digitalnog signala, data logger, voltmetar, brojač frekvencije, I2C kontroler sabirnice, generator frekvencije, PWM kontroler i brojač impulsa.
- API za prilagođeni razvoj i daljinsko upravljanje uređajem.
Tehničke specifikacije
- Digitalni kanali: 16 dvosmjernih
- Analogni kanali: 2
- Uključene sonde: 2 DSO p6020 sonde od 20MHz, 4 obojene logičke sonde
- Povezivanje: USB za spajanje na Windows PC
- Dodatna oprema: USB kabel, 20-pinski kabel za logički analizator
Tipične primjene
Ovaj uređaj je savršen za:
- Dijagnostiku i analizu digitalnih i analognih sklopova u laboratorijima i radionicama.
- Razvoj i otklanjanje grešaka u ugrađenim sustavima i mikrokontrolerima.
- Obrazovanje iz elektronike i telekomunikacija za studente i profesore.
- Nadzor i dekodiranje komunikacijskih protokola u elektroničkim projektima.
Kompatibilnost
Kompatibilan sa sustavima Windows, ovaj USB analizator i osciloskop lako se integrira u radna okruženja koja zahtijevaju detaljnu analizu digitalnih i analognih signala.
Sadržaj pakiranja
- 1 uređaj XZL Studio DX
- 2 DSO p6020 sonde od 20MHz
- 1 USB kabel
- 1 20-pinski kabel za logički analizator
- 4 obojene logičke sonde
Napomena: Trenutno proizvod nije na zalihi.
- 16 dvosmjernih digitalnih kanala i 2 analogna kanala za potpunu analizu
- Dekodiranje u stvarnom vremenu za SPI, I2C, USB, CAN i druge sabirnice
- Digitalni osciloskop i logički analizator s ugrađenom pohranom
- Dodatne funkcije: generator signala, voltmetar, brojač frekvencije i više
- Uključuje DSO p6020 sonde od 20MHz, USB kabel i pribor za spajanje i mjerenje
Pitanja i odgovori kupaca
Koje su fizičke specifikacije XZL Studio DX i što točno dolazi u kutiji?
Paket uključuje 1 XZL Studio DX jedinicu, 2 DSO p6020 sonde od 20 MHz, 1 USB kabel, 1 kabel logičkog analizatora s 20 pinova i 4 obojene sonde za logički analizator. Dimenzije i težina nisu službeno navedene, ali zbog kompaktnog dizajna obično su oko 10-15 cm duljine i <0,5 kg. Za profesionalnu uporabu te vrijednosti treba potvrditi s proizvođačem ako su kritične.
Koja su ograničenja frekvencije i rezolucije integriranog osciloskopa i logičkog analizatora?
Osciloskop XZL Studio DX podržava do 20 MHz propusnosti i ima dva analogna kanala, prikladna za signale niske i srednje frekvencije. Logički analizator nudi 16 digitalnih kanala; maksimalna brzina uzorkovanja ovisi o načinu rada i broju korištenih kanala, ali se tipično kreće između 24–100 MSa/s. Za signale iznad 20 MHz snimanje i prikaz mogu biti nepouzdani.
Koji je preporučeni postupak za kalibraciju i održavanje sondi i ulaza uređaja?
Preporučuje se provjeriti i kalibrirati DSO p6020 sonde prije svake uporabe spajanjem na referentni signal (po mogućnosti kvadratni signal od 1 kHz, 1 Vpp) radi podešavanja kompenzacije. Ulazi i konektori trebaju biti čisti i suhi; izbjegavajte abrazivne proizvode. Ako se otkrije odstupanje u mjerenju ili fizičko oštećenje, preporučuje se zamjena pogođene sonde. Redovito održavanje produljuje vijek trajanja i osigurava precizne rezultate.
S kojim je operativnim sustavima kompatibilan XZL Studio DX analizator?
Kompatibilan je s Windows operativnim sustavima za PC, što omogućuje uporabu u Windows okruženju.
Koliko digitalnih i analognih kanala ima uređaj?
Ima 16 dvosmjernih digitalnih kanala i 2 analogna kanala za analizu miješanih signala.
Koje protokole može dekodirati logički analizator?
Podržava dekodiranje protokola kao što su SPI, Serial, I2C, I2S, Async, USB Full i Low Speed, SMBus, 1-Wire, Parallel i CAN.
Koji je pribor uključen u pakiranje?
Uključuje 2 DSO p6020 sonde od 20MHz, 4 obojene logičke sonde, USB kabel i 20-pinski kabel za logički analizator.
Je li proizvod dostupan za trenutnu kupnju?
Trenutno proizvod nije na zalihi i nije dostupan za trenutnu kupnju.
