25,00 €
Na zalihi

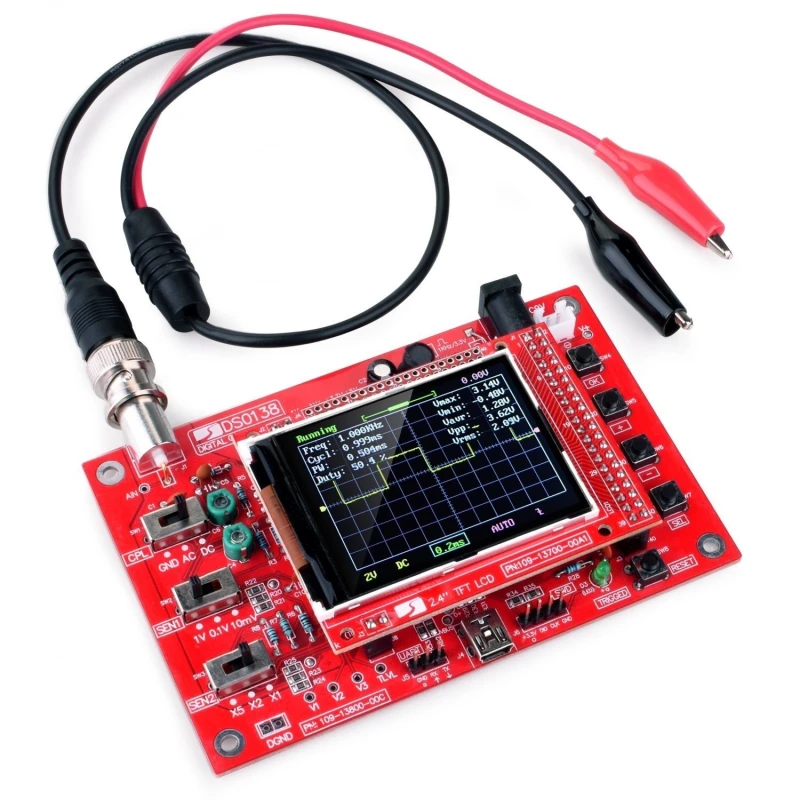

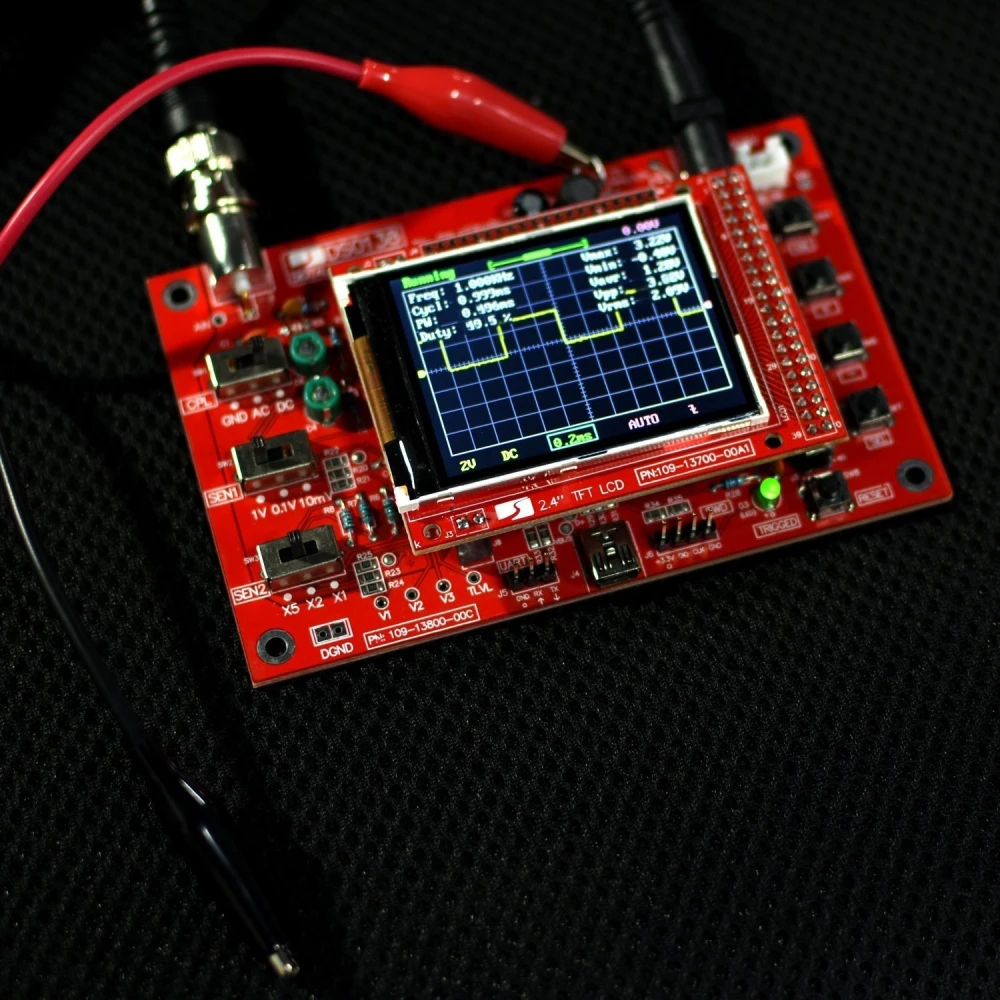

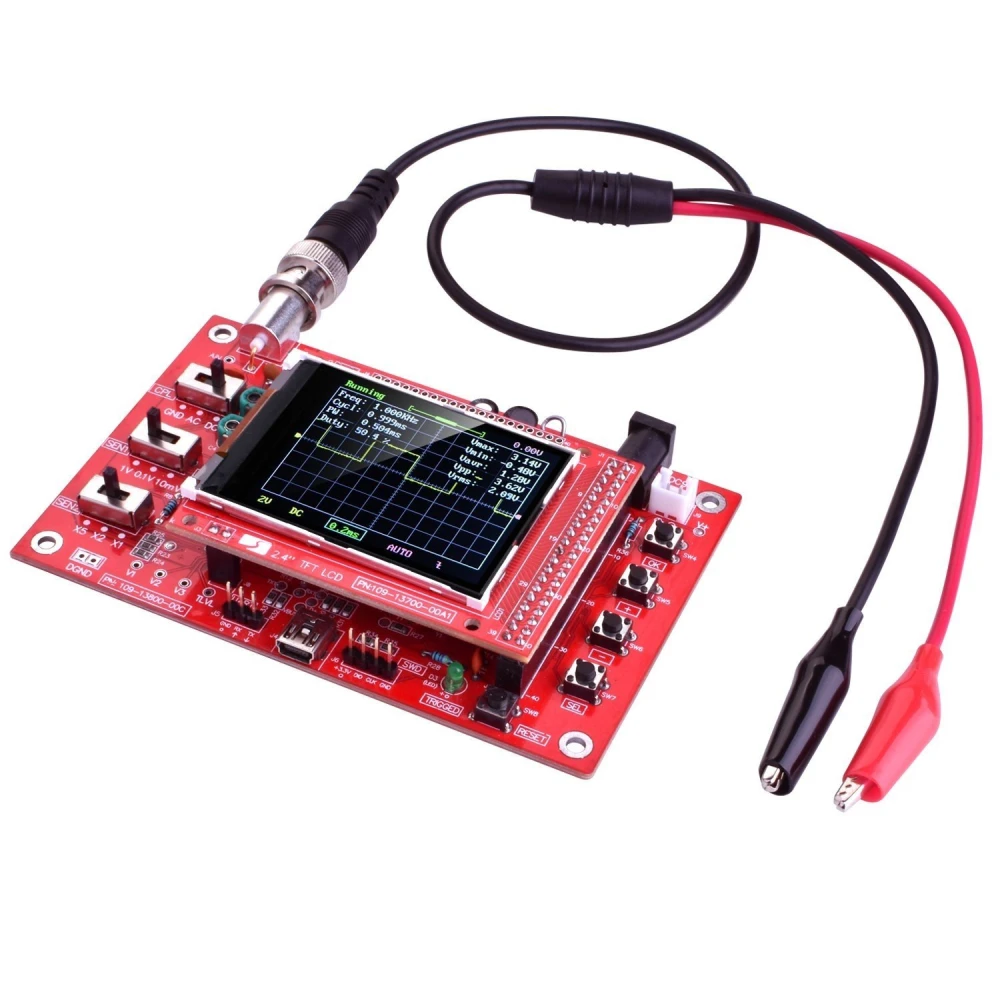

Digitalni osciloskop DSO138 sastavljen s TFT zaslonom 2.4 inča i sondom
Brend: satkit
25,00€
PDV uključen (Bez poreza: 20,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 24,00 € | -4% |
| 10+ | 23,25 € | -7% |
| 20+ | 20,75 € | -17% |
Na zalihi je još samo 5 kom. — naručite uskoro!
Standardna dostava
Čet, Tra 30 - Pon, Svi 4
Ekspresna dostava
Uto, Tra 28 - Sri, Tra 29
Povrat u roku od 30 dana
Besplatan povrat u roku od 30 dana
Sigurna transakcija
Share:
Besplatna dostava
Dostava od 4,99€
Jednostavan povrat
Pravo na povrat u roku od 30 dana
Sigurno plaćanje
100% sigurna naplata
Jamstvo kvalitete
Samo originalni proizvodi
Sastavljeni digitalni osciloskop DSO138 osnovni je mjerni instrument za hobiste i profesionalce u elektronici koji traže preciznost i praktičnost u kompaktnom uređaju spremnom za uporabu.
Ovaj osciloskop ima TFT LCD zaslon od 2.4 inča s rezolucijom 320x240 piksela i mogućnošću prikaza 262,000 boja, što olakšava jasno prikazivanje valnih oblika. Opremljen ARM Cortex-M3 procesorom, nudi uzorkovanje u stvarnom vremenu do 1Msps, omogućujući hvatanje signala s analognom propusnošću do 200 KHz.
Uređaj uključuje jedan kanal s podesivom osjetljivošću od 10mV/Div do 5V/Div, uz pogrešku osjetljivosti manju od 5%, što jamči pouzdana mjerenja. Maksimalni ulazni napon iznosi 50V peak, a osciloskop nudi DC, AC i GND načine spajanja kako bi se prilagodio različitim vrstama signala.
Među njegovim tehničkim značajkama ističu se:
- Kanal: 1
- Analogna propusnost: 0 - 200 KHz
- Osjetljivost: 10mV/Div - 5V/Div
- Pogreška osjetljivosti: < 5%
- Rezolucija: 12 bits
- Maksimalni ulazni napon: 50V peak
- Načini spajanja: DC, AC, GND
- Maksimalna brzina uzorkovanja: 1Msps
- Vremenska baza: 10us/Div - 500s/Div
- Duljina zapisa: 1024 points
- Načini triggera: Automatski, Normal, Single
- Vrste triggera: uzlazni i silazni brid
- Pozicija triggera fiksna na sredini buffera
- Napajanje: 9V DC (raspon 8 do 12V)
- Potrošnja: 120mA
- Dimenzije: 117mm x 76mm x 15mm
Ovaj osciloskop dolazi potpuno sastavljen i tvornički zalemljen, spreman za trenutačnu uporabu, što uklanja potrebu za sastavljanjem ili složenom konfiguracijom. Uz to, uključuje sondu i potrebne kabele za brzo i učinkovito mjerenje.
Idealan je za prikaz i analizu električnih signala u elektroničkim projektima, popravku sklopova, obrazovanju i eksperimentiranju. Njegova kompaktna veličina i niska potrošnja čine ga prikladnim za uporabu u laboratoriju, radionici ili na terenu.
Digitalni osciloskop DSO138 kompatibilan je s različitim elektroničkim primjenama koje zahtijevaju analizu signala niske frekvencije i precizno mjerenje parametara kao što su period, širina impulsa, frekvencija, maksimumi, minimumi i vršne vrijednosti od vrha do vrha.
Ukratko, ovaj uređaj nudi ekonomično, praktično i pouzdano rješenje za one kojima je potreban sastavljeni digitalni osciloskop s naprednim značajkama i jednostavnošću uporabe.
- TFT LCD zaslon 2.4 inča s rezolucijom 320x240 i 262K boja
- ARM Cortex-M3 procesor za uzorkovanje u stvarnom vremenu od 1Msps
- Jedan kanal s podesivom osjetljivošću od 10mV/Div do 5V/Div
- Analogna propusnost od 0 do 200 KHz
- 12-bitna rezolucija za precizna mjerenja
- DC, AC i GND načini spajanja
- Maksimalni ulazni napon od 50V peak
- Načini triggera: automatski, normal i single
- Duljina zapisa od 1024 points
- Napajanje 9V DC uz potrošnju od 120mA
- Kompaktne dimenzije: 117mm x 76mm x 15mm

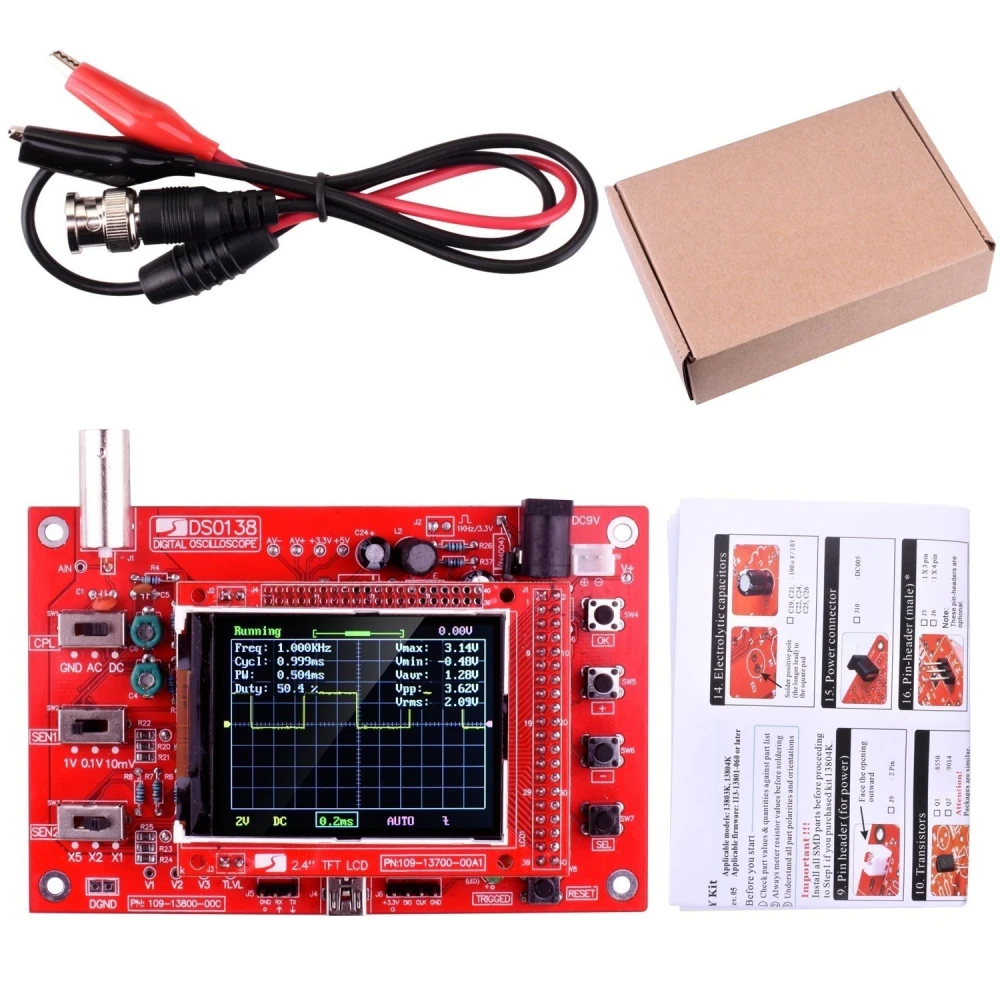

- Sastavljen proizvod spreman za uporabu sa sondom i kabelima u kompletu
Pitanja i odgovori kupaca
Koje su dimenzije, približna težina i što točno dolazi u kutiji?
Uređaj mjeri 117 mm x 76 mm x 15 mm i ima približnu težinu manju od 0,2 kg. Kutija sadrži potpuno sastavljen osciloskop, probnu sondu i spojne kabele. Napajanje nije uključeno.
Koji su zahtjevi za napajanje i na što trebam paziti kako bih izbjegao oštećenja?
Zahtijeva napajanje od 9 V DC, uz prihvatljiv ulazni raspon od 8 do 12 V. Preporučuje se stabilan izvor napajanja i ispravna polaritetna orijentacija (centar pozitivan). Ne prelaziti 12 V niti spajati pogrešne napone kako bi se izbjegla nepovratna šteta na hardveru.
Koje su tolerancije mjerenja i ulazna ograničenja napona za siguran rad?
Osjetljivost ima pogrešku manju od 5%. Maksimalni dopušteni ulazni napon je 50 V vršno (Vpk); prekoračenje te vrijednosti može oštetiti ulazni krug i ugroziti korisnika.
Koje održavanje zahtijeva i koji se uobičajeni problemi mogu pojaviti tijekom uporabe te kako ih riješiti?
Ne zahtijeva često interno održavanje. Preporučuje se održavati zaslon čistim i spriječiti ulazak prašine. Uobičajeni problemi uključuju zaslon bez signala (provjeriti napajanje, kabele i spoj sonde) ili prekomjerni šum (provjeriti uzemljenje). Ako kvarovi potraju, preporučuje se provjera lemljenih spojeva ili kontaktiranje tehničke podrške zbog sastavljene prirode uređaja.
Dolazi li osciloskop sastavljen ili je to komplet za sastavljanje?
Digitalni osciloskop DSO138 dolazi potpuno sastavljen i tvornički zalemljen, spreman za trenutačnu uporabu.
Kakav zaslon ima osciloskop DSO138?
Ima TFT LCD zaslon od 2.4 inča s rezolucijom 320x240 piksela i 262,000 boja.
Koji raspon frekvencije može mjeriti ovaj osciloskop?
Ima analognu propusnost od 0 do 200 KHz, prikladnu za signale niske frekvencije.

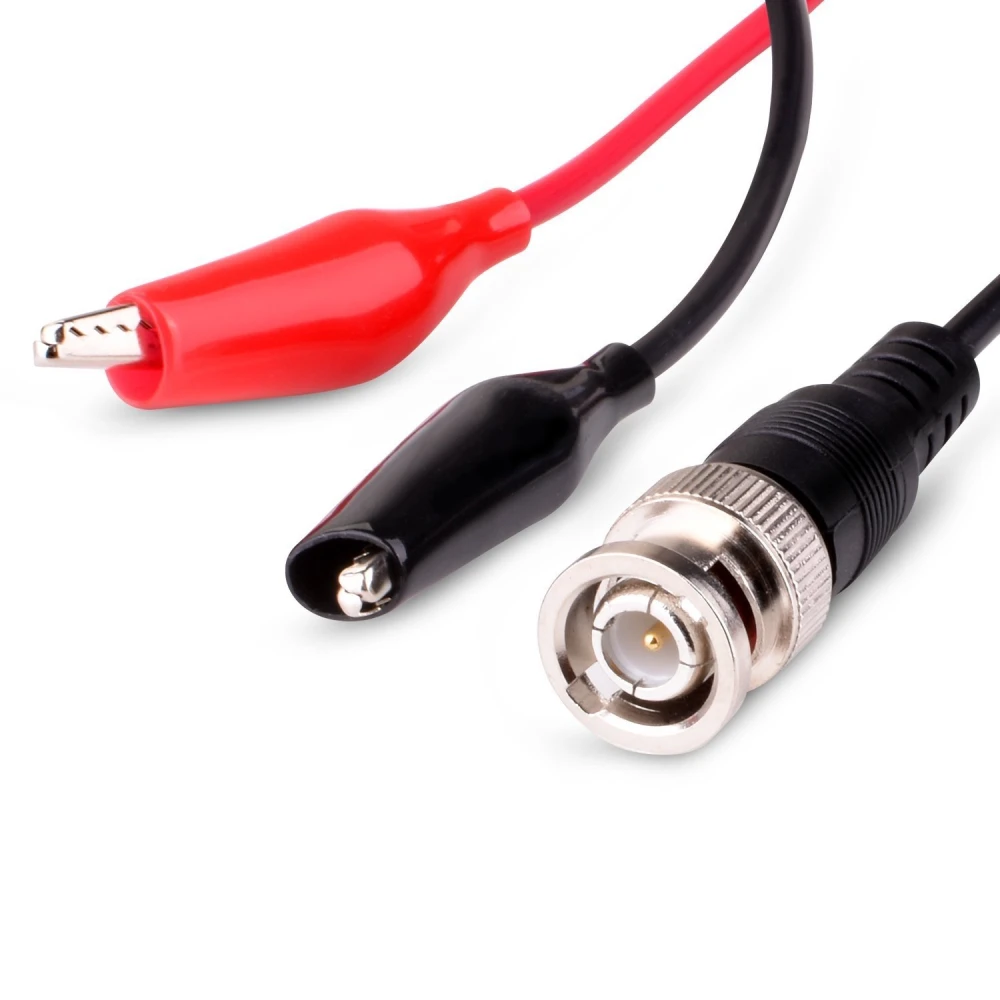

Uključuje li sondu i kabele potrebne za uporabu?
Da, proizvod uključuje sondu i kabele potrebne za početak mjerenja odmah.
Koje načine spajanja podržava osciloskop?
Podržava DC, AC i GND načine spajanja za različite vrste signala.
