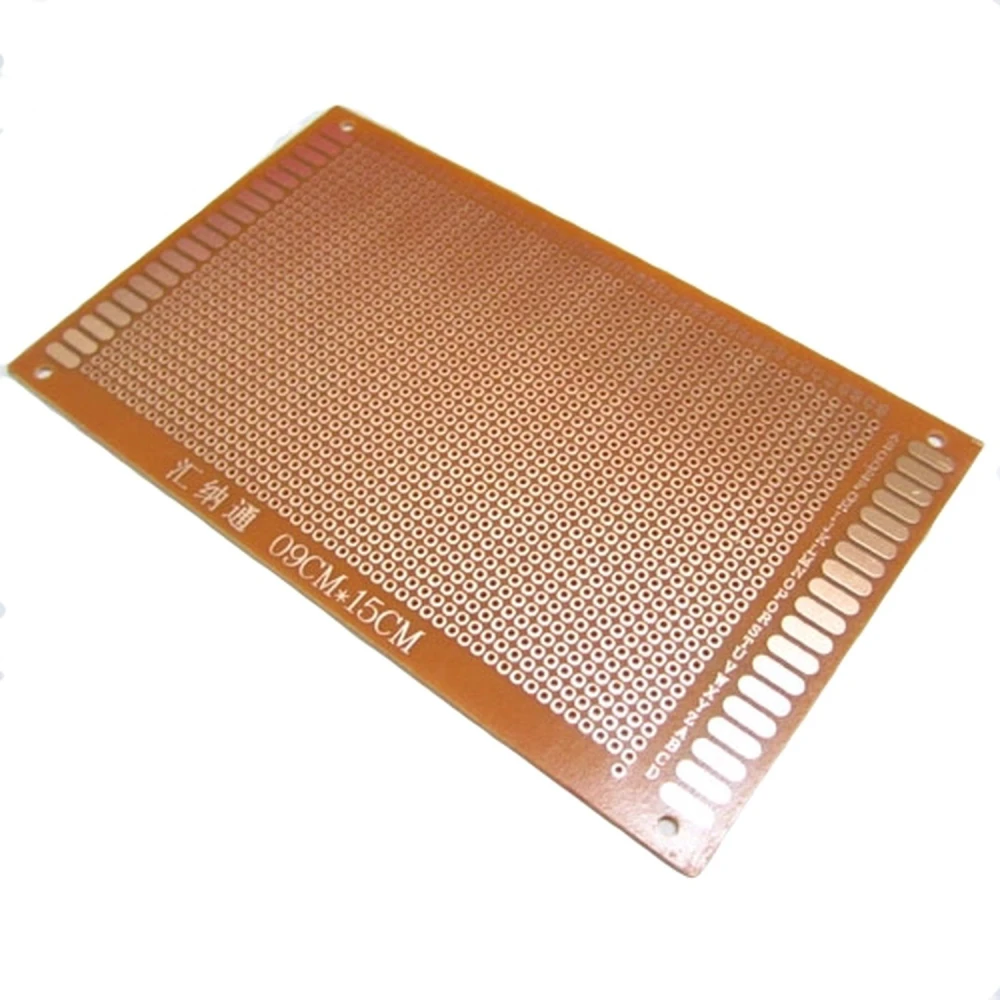

Bakelitna ploča za prototipove 15x9 za kvalitetne elektroničke projekte
Brend: satkit
0,63€
PDV uključen (Bez poreza: 0,50 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 0,59 € | -5% |
| 10+ | 0,56 € | -10% |
| 20+ | 0,47 € | -25% |
Na zalihi - Šalje se odmah
Standardna dostava
Pon, Svi 4 - Sri, Svi 6
Ekspresna dostava
Čet, Tra 30 - Pet, Svi 1
Povrat u roku od 30 dana
Besplatan povrat u roku od 30 dana
Sigurna transakcija
Share:
Besplatna dostava
Dostava od 4,99€
Jednostavan povrat
Pravo na povrat u roku od 30 dana
Sigurno plaćanje
100% sigurna naplata
Jamstvo kvalitete
Samo originalni proizvodi
Bakelitna ploča za prototipove 15x9 ključan je element za one koji razvijaju elektroničke projekte i trebaju čvrstu i pouzdanu podlogu za montažu svojih sklopova. Izrađena od plastične bakelitne ploče, ova ploča nudi trajnost i stabilnost za prototipove i testiranja.
Glavne značajke:
- Veličina: 9 x 15 cm, idealna za manje i srednje projekte.
- Debljina: 1.2 mm, što osigurava krutost i mehaničku otpornost.
- Razmak između rupa: 2,54 mm, standard za elektroničke komponente i kompatibilan s većinom pinova i konektora.
- Promjer rupe: 1.0 mm, prikladan za lemljenje i montažu komponenti.
- Materijal: Plastična bakelitna ploča, poznata po svojoj električnoj izolaciji i toplinskoj otpornosti.
Tipične primjene:
- Montaža prilagođenih elektroničkih sklopova za razvoj i testiranje.
- Brza izrada prototipova u DIY elektroničkim i obrazovnim projektima.
- Podloga za lemljenje elektroničkih komponenti pri popravcima ili izradi.
Kompatibilnost: Ova je ploča kompatibilna sa standardnim elektroničkim komponentama koje koriste razmak od 2,54 mm između pinova, kao što su otpornici, kondenzatori, integrirani krugovi i Arduino moduli.
Zahvaljujući svom dizajnu i značajkama, bakelitna ploča za prototipove 15x9 svestran je i praktičan alat za inženjere, tehničare i zaljubljenike u elektroniku koji traže čvrstu podlogu za svoje projekte.
- Kompaktna veličina 9x15 cm za elektroničke projekte.
- Debljina 1.2 mm za veću krutost i trajnost.
- Rupe promjera 1.0 mm za jednostavnu montažu komponenti.
- Standardni razmak između rupa 2,54 mm kompatibilan s uobičajenim komponentama.
- Bakelitni materijal koji pruža električnu izolaciju i toplinsku otpornost.
Pitanja i odgovori kupaca
Koji je glavni materijal ploče i koje prednosti nudi u odnosu na ploče od stakloplastike (FR4)?
Ploča je izrađena od bakelita, fenolne plastike, što je čini laganom i ekonomičnom. Iako je mehanički i toplinski manje otporna od FR4, jednostavno rezanje i niska cijena čine je prikladnom za prototipove niskih ili srednjih zahtjeva gdje ekstremna trajnost nije glavni faktor.
Koje su točne dimenzije, debljina i promjer rupa na ploči?
Ploča mjeri točno 15 cm x 9 cm, s debljinom od 1.2 mm. Rupe imaju promjer od 1.0 mm i međusobno su razmaknute 2.54 mm (standardni korak od 0.1 inča), što je prikladno za većinu through-hole komponenti.
Podržava li ploča montažu SMD komponenti ili je prikladna samo za THT komponente?
Ova ploča je dizajnirana isključivo za montažu THT (through-hole) komponenti. Nema padove ni raspored ni dimenzije prikladne za sigurno ili učinkovito lemljenje SMD komponenti.
Koja su toplinska ograničenja i preporuke za lemljenje kako bi se izbjeglo oštećenje bakelita?
Bakelit se može degradirati ako je izložen temperaturama iznad 250 °C kroz dulje razdoblje; preporučuje se koristiti lemilice između 320 °C i 370 °C te ograničiti vrijeme lemljenja na svakom padu na manje od 3 sekunde kako bi se izbjegla delaminacija ili opekline.
Postoje li sigurnosne norme za električnu energiju ili ograničenja za uporabu ove ploče u visokonaponskim primjenama?
Ova ploča nije certificirana prema međunarodnim normama za visoki napon (kao IEC ili UL za kritične primjene). Preporučuje se isključivo za niskonaponske primjene te za obrazovnu uporabu ili prototipiranje, a ne za završne instalacije spojene na električnu mrežu.
Za što se koristi bakelitna ploča za prototipove 15x9?
Koristi se za montažu i lemljenje prilagođenih elektroničkih sklopova u prototipovima i testiranjima.
Koja je veličina i debljina ove ploče?
Ploča je dimenzija 9 x 15 cm i debljine 1.2 mm.
Je li kompatibilna sa standardnim elektroničkim komponentama?
Da, razmak između rupa je 2,54 mm, što je kompatibilno s većinom standardnih elektroničkih komponenti.
Od kojeg je materijala izrađena ploča?
Izrađena je od plastične bakelitne ploče, koja pruža električnu izolaciju i toplinsku otpornost.
