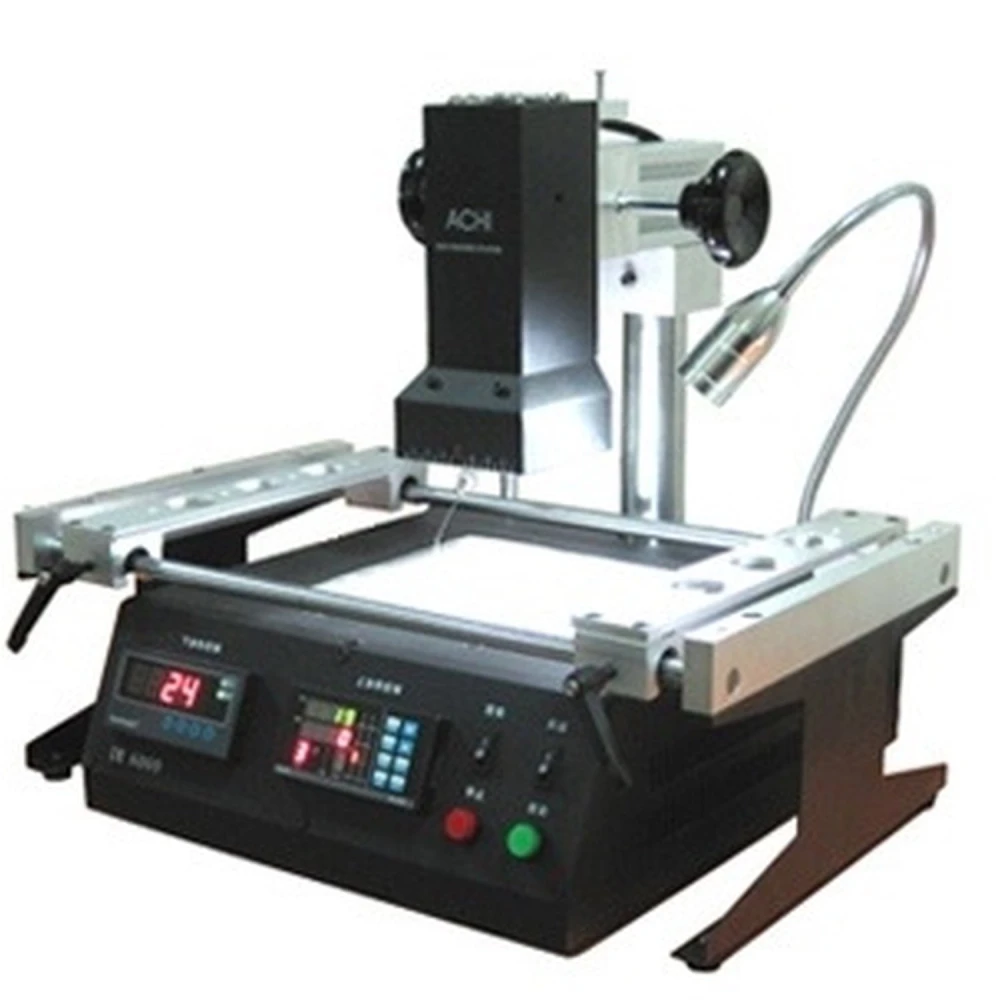

Achi IR6000 infracrvena stanica za lemljenje za rework PCB pločica
Brend: Achi
PDV uključen (Bez poreza: 650,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 780,00 € | -4% |
| 10+ | 763,75 € | -6% |
| 20+ | 731,25 € | -10% |
Achi IR6000 infracrvena stanica za lemljenje specijalizirani je alat za rework srednje velikih tiskanih pločica. Koristi infracrveno zračenje za zagrijavanje lema, omogućujući učinkovit i kontroliran postupak za lemljenje i odlemljivanje elektroničkih komponenti kao što su BGA, QFP i druge vrste pločica.
Njezin donji grijač od 180×180 mm osigurava ravnomjerno zagrijavanje na širokom području, smanjujući toplinsku deformaciju koja može nastati kod lokalnih grijača. Osim toga, nudi osam programabilnih temperaturnih profila koji omogućuju odabir odgovarajućeg načina lemljenja za različite vrste lema, uključujući i bezolovne.
Ključne značajke Achi IR6000
- Sklopivi stol s pomičnim nosačima: olakšava stabilno učvršćivanje i postavljanje pločica tijekom procesa.
- Pomični gornji grijač: može se podešavati okomito i vodoravno za precizno pozicioniranje.
- Integrirana LED rasvjeta: osvjetljava mjesto lemljenja za bolju vidljivost i preciznost.
- Senzor temperature u radnom području: montiran na fleksibilnom nosaču za usmjeravanje na željeno mjesto.
- Neovisna kontrola temperature: za gornji i donji grijač putem termoparova s visokom preciznošću (±0.5%).
- Zvučni alarm: upozorava kada gornji grijač dosegne programiranu temperaturu.
- Programabilni temperaturni profili: omogućuju prilagodbu procesa različitim lemovima i komponentama.
- PC povezivanje putem RS-232 priključka: za napredno upravljanje i nadzor.
- Zatvorena petlja upravljanja: osigurava precizno i stalno zagrijavanje.
Tehničke specifikacije
- Tip grijača: keramički
- Napajanje: 220 V
- Gornji grijač: infracrveni, 80 × 80 mm, 500 W
- Donji grijač: infracrveni, 180 × 180 mm, 800 W
- Ukupna snaga: 1350 W
- Kontrola temperature: neovisna za gornji i donji grijač, sa alarmom za gornji
- Maksimalna primjenjiva veličina čipa: 70 × 70 mm
- Maksimalna primjenjiva veličina PCB-a: 400 × 305 mm
- Maksimalna temperatura zagrijavanja: 400°C
- Dimenzije: 475 × 480 × 420 mm
- Težina: 18 kg
Tipična primjena
Ova je stanica idealna za radionice za popravak elektronike, posebno za rework i lemljenje pločica s BGA i QFP komponentama. Njezina preciznost i kontrola omogućuju rad na pločicama igraćih konzola, potrošačkim elektroničkim uređajima i održavanju složenih sklopova.
Kompatibilnost
Kompatibilna je s tiskanim pločicama do 400 × 305 mm i čipovima maksimalne veličine 70 × 70 mm. Podržava tradicionalno i bezolovno lemljenje zahvaljujući prilagodljivim temperaturnim profilima.
Sadržaj pakiranja
- Achi IR6000 stanica za lemljenje
- Data kabel
- Termopar sa nosačem za montažu
- Korisnički priručnik
- CD sa softverom za upravljanje i konfiguraciju
- Sklopivi stol s pomičnim nosačima za stabilno učvršćivanje
- Podesivi gornji grijač okomito i vodoravno
- Integrirana LED rasvjeta u području lemljenja
- Senzor temperature s fleksibilnim nosačem za preciznost
- Neovisna kontrola temperature sa zvučnim alarmom
- Osam programabilnih temperaturnih profila
- PC povezivanje putem RS-232 priključka za napredno upravljanje
- Infracrveni keramički grijači velike snage
- Kompatibilna s pločicama do 400x305 mm i čipovima 70x70 mm
- Maksimalna temperatura od 400°C za različite primjene
Pitanja i odgovori kupaca
Koje prednosti nudi ACHI IR6000 sustav s dvostrukim infracrvenim grijačem u odnosu na stanice za lemljenje vrućim zrakom pri BGA radovima?
ACHI IR6000 koristi gornje i donje infracrvene grijače, pa smanjuje strujanje zraka i sprječava pomicanje malih komponenti, a istodobno ravnomjernije zagrijava osjetljive dijelove poput BGA i QFP. Za razliku od vrućeg zraka, smanjuje rizik od fizičkog oštećenja ili otpadanja komponenti te postiže bolju toplinsku difuziju na većim područjima (do 180 × 180 mm). Idealan je za višeslojne PCB-ove osjetljive na toplinski gradijent.
Koje su dimenzije i približna težina stanice ACHI IR6000 te koji su dodaci uključeni u kutiju?
Približne dimenzije ACHI IR6000 su 470 × 440 × 320 mm, a težina je oko 13 kg. U kutiji se obično nalazi: glavna stanica, podesivi pomični nosači, sonda tipa termopar, integrirana LED svjetiljka, kabel za napajanje i osnovni priručnik. Preporučuje se provjeriti točne detalje s dobavljačem jer sadržaj može varirati ovisno o seriji.
Kakvo preventivno održavanje zahtijeva ACHI IR6000 i kolika je očekivana trajnost njegovih keramičkih grijača?
Preporučeno preventivno održavanje uključuje redovito čišćenje površina i senzora, provjeru električnih spojeva i kontrolu termopara. Keramički grijači obično imaju vijek trajanja između 2.000 i 5.000 sati pri normalnoj uporabi, ovisno o ventilaciji i toplinskim ciklusima. Preporučuje se izbjegavati udarce i blokiranje otvora za zračenje.
Koji su uobičajeni operativni problemi na ACHI IR6000 i kako ih preporučuje riješiti?
Najčešće prijavljeni problemi su neočekivane promjene temperature, uzrokovane labavim ili prljavim termoparovima, te upozorenja na pregrijavanje zbog loše ventilacije. Savjetuje se redovito provjeravati i čistiti spojeve i senzore. Ako se stanica ne uključuje, provjerite osigurače i je li linija od 220 V stabilna. Zamjena komponenti mora slijediti specifikacije proizvođača.
Za koje je vrste pločica prikladna Achi IR6000?
Prikladna je za srednje velike tiskane pločice, uključujući BGA, QFP i druge vrste, s maksimalnom veličinom PCB-a od 400x305 mm.
Omogućuje li stanica lemljenje bezolovnim lemom?
Da, ima osam programabilnih temperaturnih profila koji omogućuju rad s tradicionalnim i bezolovnim lemom.
Kako se kontrolira temperatura na Achi IR6000?
Temperatura se neovisno kontrolira na gornjem i donjem grijaču putem termoparova, s preciznošću od ±0.5% i zvučnim alarmom za gornji grijač.
Može li se stanica povezati s računalom?
Da, stanica se povezuje s PC-jem putem RS-232 priključka za napredno upravljanje i nadzor.
Koji je pribor uključen uz stanicu?
Uključuje data kabel, termopar sa nosačem za montažu, korisnički priručnik i CD sa softverom.
