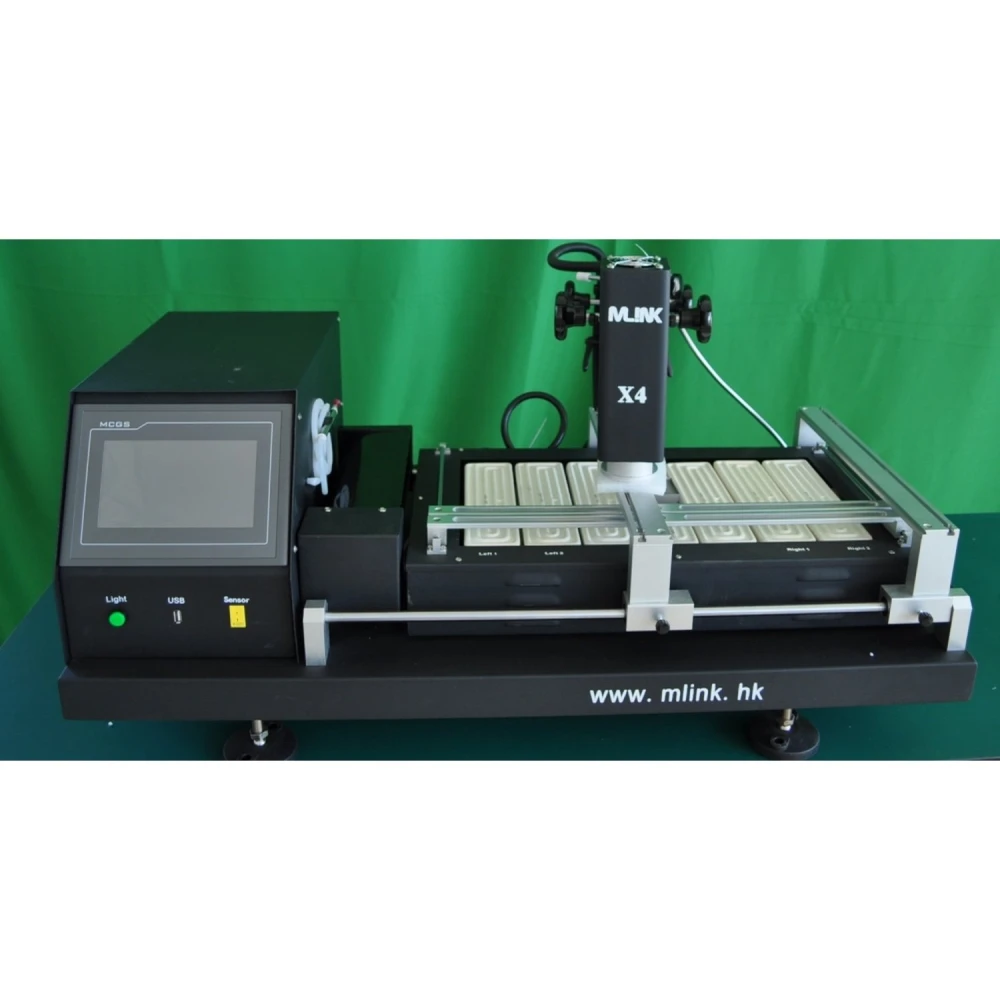

BGA reballing stanica Mlink X4 s dodirnim upravljanjem
Brend: Mlink
PDV uključen (Bez poreza: 1.199,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 1.438,80 € | -4% |
| 10+ | 1.408,83 € | -6% |
| 20+ | 1.348,88 € | -10% |
BGA reballing stanica Mlink X4 je profesionalni alat dizajniran za lemljenje i reballing BGA komponenti s visokom preciznošću i učinkovitošću. Ova stanica kombinira naprednu tehnologiju i robusni dizajn kako bi ponudila optimalne rezultate u popravku i proizvodnji elektronike.
Opremljena je liner kliznim sustavom koji omogućuje precizna podešavanja i brzo pozicioniranje na osima X, Y i Z, osiguravajući upravljivost i točnost u svakoj operaciji. Njezin zaslon osjetljiv na dodir visoke razlučivosti s PLC upravljanjem omogućuje spremanje više radnih profila, njihovu zaštitu lozinkom i jednostavno mijenjanje parametara. Osim toga, uključuje trenutačnu analizu temperaturnih krivulja za detaljnu kontrolu.
Mlink X4 ima tri neovisne zone grijanja: dva grijača vrućim zrakom i jedan infracrveni grijač za predgrijavanje. Temperatura se kontrolira s preciznošću od ±3 °C. Gornji grijač može se slobodno podešavati, dok se drugi može pomicati okomito. Donji IR grijač osigurava ravnomjernu raspodjelu topline na PCB ploči.
Nudi razne mlaznice za vrući zrak koje se okreću za 360° i jednostavno se postavljaju zahvaljujući magnetima, uz dostupne i prilagođene opcije. Stanica koristi visokoprecizne termoparove tipa K s upravljanjem u zatvorenoj petlji i automatskom kompenzacijom temperature, uz integrirani PLC modul za precizno upravljanje.
Njezin sustav pozicioniranja uključuje V-utor i univerzalni podesivi nosač za zaštitu PCB ploče od deformacija tijekom zagrijavanja ili hlađenja, kompatibilan s bilo kojom veličinom BGA pakiranja.
Za poboljšanje učinkovitosti, ugrađen je snažan ventilator s poprečnim protokom koji brzo hladi ploču, kao i integrirana vakuumska pumpa i vanjska usisna olovka za brzo rukovanje čipovima.
Stanica ima preventivne alarme nakon završetka procesa odlemljivanja i lemljenja, CE certifikat, tipku za hitno zaustavljanje i automatsku zaštitu od kvarova ili dvostrukog pregrijavanja.
CCD vizijski sustav omogućuje preciznu vizualnu kontrolu procesa taljenja tijekom BGA lemljenja i odlemljivanja, osiguravajući kvalitetu i preciznost.
Njezino veliko područje grijanja prikladno je za ploče bilo koje veličine, uključujući prijenosna računala, igraće konzole (Xbox, PS3), serverske ploče i pametne televizore velikog formata.
Glavne tehničke značajke:
- Ukupna snaga: 5600W
- Gornji grijač: 800W
- Donji grijač: 2º grijač 800W + 3º IR grijač 3900W
- Napajanje: AC 220V ±10%, 50/60Hz
- Dimenzije: 940 x 550 x 500 mm
- Pozicioniranje: V-utor s podesivim univerzalnim nosačem
- Kontrola temperature: senzor tipa K, zatvorena petlja, preciznost ±3°C
- Maksimalna veličina PCB-a: 570 x 370 mm; minimalna 20 x 20 mm
- Električno upravljanje: osjetljivi modul za kontrolu temperature + tajvanski zaslon osjetljiv na dodir + kompatibilno s PLC Mitsubishi Fx2n
- Neto težina: 70 kg
Tipična primjena i kompatibilnost
BGA reballing stanica Mlink X4 idealna je za tehničare i profesionalce koji trebaju obavljati lemljenje, odlemljivanje i reballing BGA čipova s visokom preciznošću i kontrolom. Kompatibilna je s velikim elektroničkim pločama i složenim uređajima, kao što su prijenosna računala, igraće konzole, serveri i pametni televizori.
Njezin napredni sustav kontrole temperature i vizije omogućuje siguran i učinkovit rad, olakšavajući popravak i proizvodnju elektronike u profesionalnim okruženjima.
- Ukupna snaga od 5600W za brzo i ravnomjerno zagrijavanje
- Tri neovisne zone grijanja s kontrolom od ±3°C
- Zaslon osjetljiv na dodir visoke razlučivosti s PLC upravljanjem i zaštićenim profilima
- CCD vizijski sustav za precizan nadzor procesa lemljenja
- Podesivi nosač s V-utorom za zaštitu i fiksiranje PCB ploča
- Ugrađen ventilator s poprečnim protokom i vakuumska pumpa za veću učinkovitost
- Kompatibilna s velikim pločama do 570x370 mm i malim komponentama
- CE certifikat i sigurnosni sustavi s hitnim zaustavljanjem
Pitanja i odgovori kupaca
Koje su glavne funkcije i prednosti stanice Mlink X4 u usporedbi s drugim BGA rework stanicama na tržištu?
Mlink X4 se ističe preciznim i brzim podešavanjem na osima X, Y i Z zahvaljujući uvezenim kliznim vodilicama, HD zaslonom osjetljivim na dodir sa spremanjem profila i analizom temperaturnih krivulja, trima neovisnim zonama grijanja (dvije hot-air i jedna infracrvena) te kontrolom temperature pomoću termopara tipa K i PLC-a. Ove značajke je povoljno pozicioniraju jer nude veću svestranost i preciznost toplinskih profila u odnosu na mnoge standardne alternative.
Koje dimenzije, težinu i glavne materijale ima stanica Mlink X4, i što točno dolazi u kutiji pri kupnji?
Stanica Mlink X4 obično je izrađena od čelika i aluminija radi robusnosti i toplinske disipacije, s zaštićenim elektroničkim komponentama. Približne dimenzije: 600 mm x 550 mm x 480 mm, ukupna težina 32 kg. Standardni paket obično uključuje stanicu, set izmjenjivih mlaznica, kabele, set termopara, tehnički priručnik i osnovni set za održavanje. Preporučuje se potvrditi točan sadržaj s prodavateljem.
Koji su zahtjevi za električno napajanje i kompatibilnost konektora potrebni za siguran rad stanice Mlink X4?
Mlink X4 tipično radi na 220–240 V AC (50/60 Hz) s maksimalnom potrošnjom od približno 3400 W. Koristi standardni IEC priključak za napajanje i zahtijeva odgovarajuće uzemljenje. Za povezivanje termopara i vanjskih kontrola može imati posebne priključke, kompatibilne s termoparovima tipa K i uobičajenim industrijskim vezama.
Kolika je stvarna preciznost toplinske kontrole i koji su radni temperaturni limiti u svakoj zoni grijanja?
Stanica Mlink X4 nudi kontrolu temperature s varijacijom od ±3 °C zahvaljujući termoparu tipa K i zatvorenom sustavu automatske kompenzacije. Dvije gornje zone (hot-air) obično rade između 100 °C i 450 °C, dok donji IR predgrijač omogućuje podešavanje snage i temperature u sličnom rasponu. Prekoračenje preporučenih raspona može utjecati na vijek trajanja komponenti.
Na što trebam obratiti pozornost u vezi održavanja, mogućih kvarova i dostupnosti rezervnih dijelova za Mlink X4?
Glavno održavanje sastoji se od redovitog čišćenja mlaznica, provjere termopara i ventilatora te periodične provjere električnih spojeva. Najčešći kvarovi mogu biti oštećeni temperaturni senzori ili istrošenost mlaznica. Rezervni dijelovi su dostupni — mlaznice, termopari, ventilatori i zasloni — a preporučuje se kupnja isključivo od ovlaštenih dobavljača radi očuvanja jamstva (obično 1 godina na glavne dijelove).
Za koje je vrste poslova idealna BGA reballing stanica Mlink X4?
Idealna je za lemljenje, odlemljivanje i reballing BGA čipova na elektroničkim pločama, posebno na većim uređajima kao što su prijenosna računala, konzole i serveri.
Koju maksimalnu veličinu PCB ploče može obrađivati?
Može obrađivati PCB ploče do 570 x 370 mm, a minimalna veličina je 20 x 20 mm.
Kako se kontrolira temperatura na stanici?
Koristi senzor tipa K s upravljanjem u zatvorenoj petlji i automatskom kompenzacijom, što osigurava preciznost od ±3 °C.
Ima li stanica sigurnosne sustave?
Da, ima CE certifikat, tipku za hitno zaustavljanje, automatsku zaštitu od kvarova i dvostruku zaštitu od pregrijavanja.
Je li dostupna za trenutnu kupnju?
Trenutno je stanica Mlink X4 rasprodana, preporučujemo provjeru dostupnosti ili alternativnih proizvoda.
