Balansirana PCB zaštitna ploča 3S 60A za litijsku bateriju
Brend: satkit
3,75€
PDV uključen (Bez poreza: 3,00 €)
Ograničena zaliha
Standardna dostava
Pet, Svi 1 - Uto, Svi 5
Ekspresna dostava
Sri, Tra 29 - Čet, Tra 30
Povrat u roku od 30 dana
Besplatan povrat u roku od 30 dana
Sigurna transakcija
Share:
Besplatna dostava
Dostava od 4,99€
Jednostavan povrat
Pravo na povrat u roku od 30 dana
Sigurno plaćanje
100% sigurna naplata
Jamstvo kvalitete
Samo originalni proizvodi

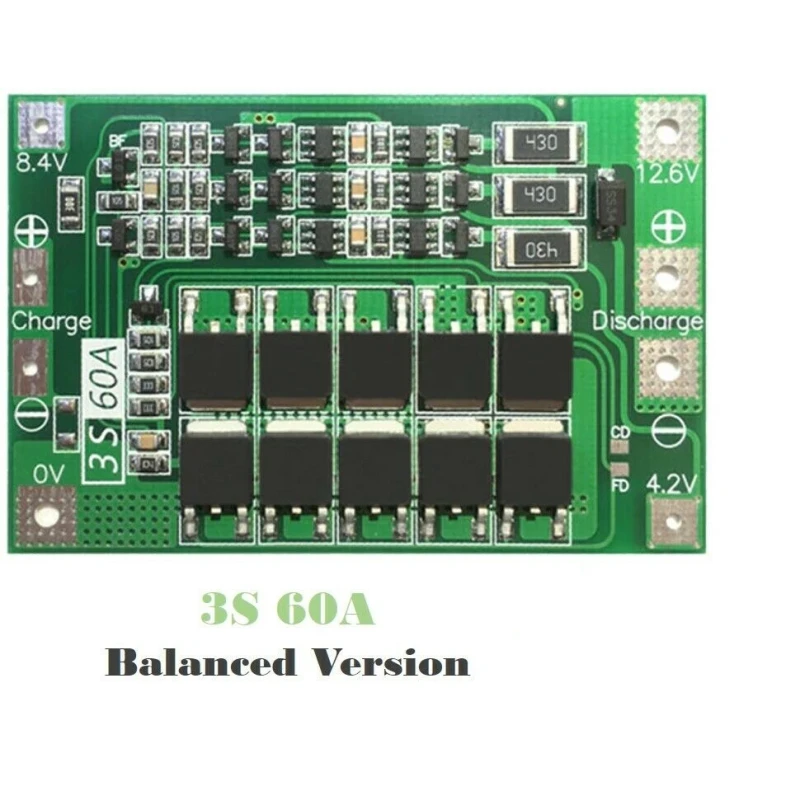

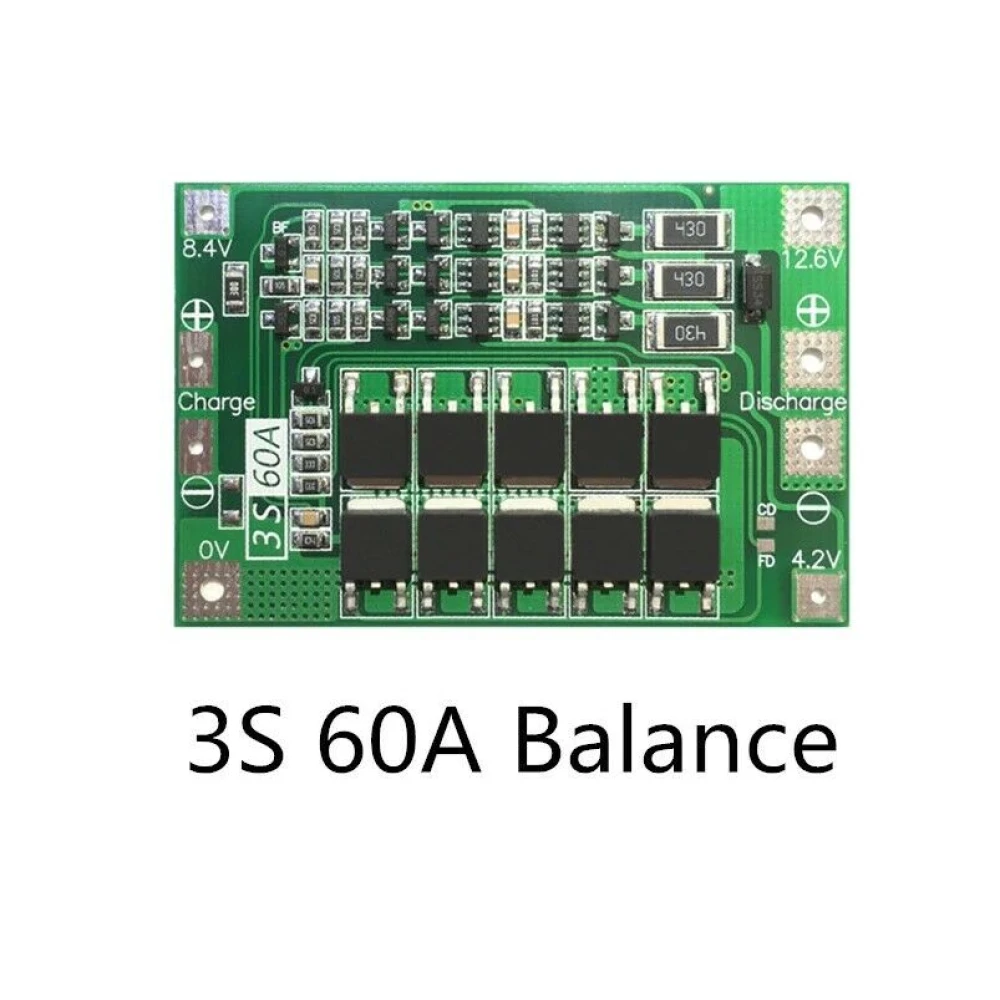

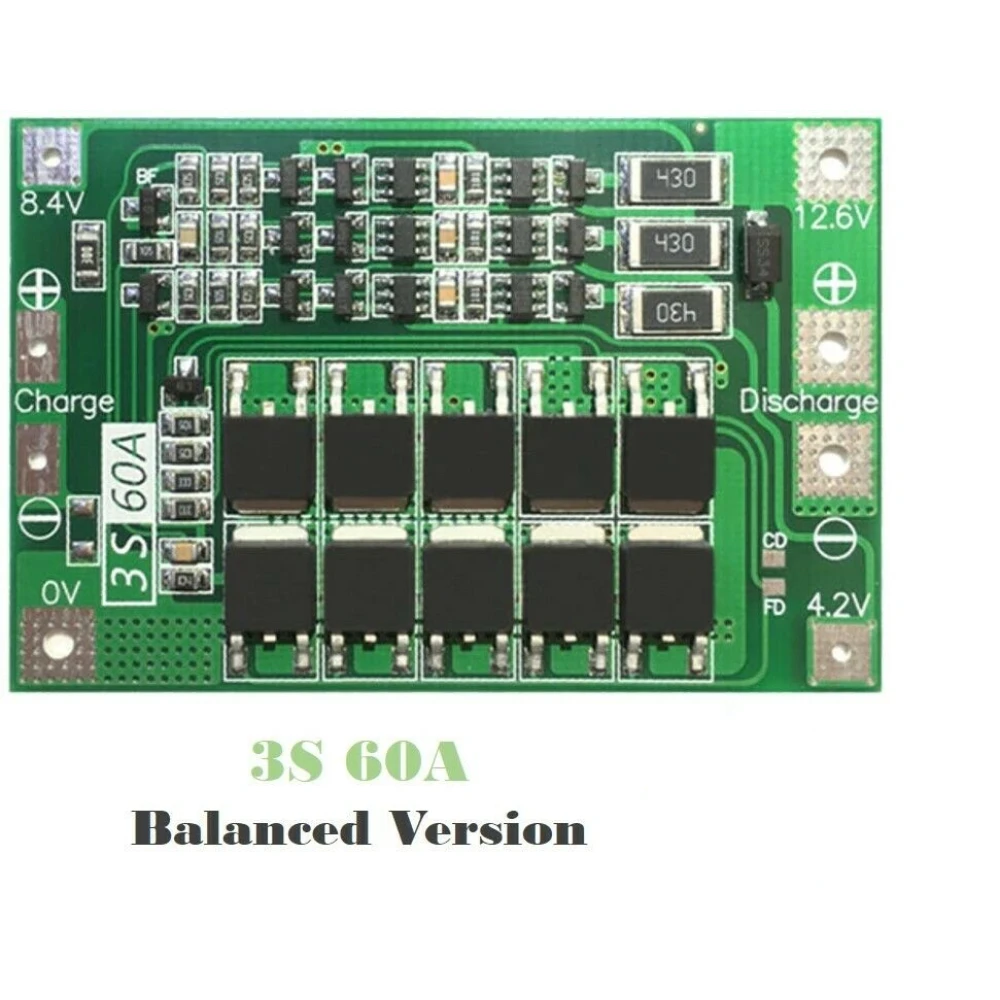

Balansirana PCB zaštitna ploča 3S 60A za litijsku bateriju
Ova zaštitna ploča namijenjena je litijskim baterijama u konfiguraciji 3S (tri ćelije serijski), s maksimalnom kontinuiranom strujom pražnjenja od 60A i funkcijom balansiranog punjenja. Idealno je rješenje za zaštitu i optimizaciju performansi baterija tipa 18650, 26650 i litij-polimernih baterija.
Glavne značajke:
- Nazivni napon: 3.7V po ćeliji, s punim naponom od 4.2V.
- Napon punjenja: između 12.6V i 13.6V za tri ćelije spojene serijski.
- Maksimalna kontinuirana struja pražnjenja: 60A (preporučuje se smanjenje ako hlađenje nije dovoljno).
- Maksimalna kontinuirana struja punjenja: 15A.
- Materijal: visokokvalitetni PCB, zelene boje.
- Dimenzije: 41 x 62 x 3.4 mm.
- Balansirana funkcija: održava ravnotežu punjenja između ćelija kako bi produljila vijek trajanja baterije.
Tipične primjene:
- Idealno za električne bušilice s početnom strujom manjom od 120A i snagom manjom od 260W.
- Upotreba u standardnim punjivim baterijama tipa 18650, 26650 i litij-polimer baterijama.
- Zaštita od prepunjavanja, prekomjernog pražnjenja i kratkog spoja u 3S baterijskim sustavima.
Dodatne tehničke specifikacije:
- Potrebne su baterije s kapacitetom pražnjenja 15C-20C (tri baterije) ili 10C-15C (šest baterija) za uspješno pokretanje.

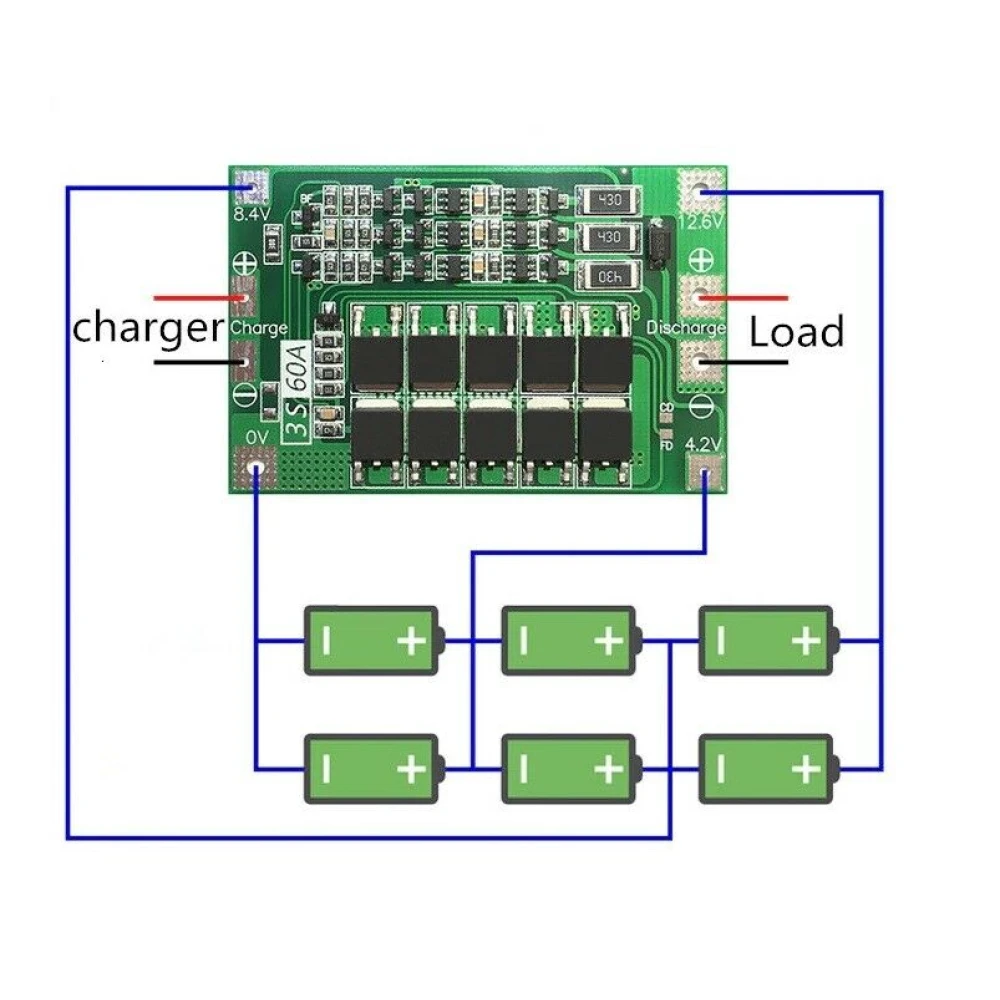

- Potrebno je poštovati shemu ožičenja: 0V, 4.2V, 8.4V, 12.6V, 16.8V kako bi se izbjegla oštećenja.
- Preporučuje se spojiti nepolarni kondenzator (10uF-100uF, >25V) između pozitivnog i negativnog priključka motora kako bi se spriječili povratni udari.
- Za baterije spojene serijski, provjerite da svaka grupa ima isti napon prije zajedničke uporabe.
Sadržaj pakiranja:
- 1 x Balansirana PCB zaštitna ploča 3S 60A za litijsku bateriju.
Ova ploča je ključna komponenta za sve koji žele zaštititi svoje litijske baterije te poboljšati njihove performanse i sigurnost u elektroničkim primjenama i električnim alatima.
- Nazivni napon 3.7V po ćeliji, puni napon 4.2V
- Kontinuirana struja pražnjenja do 60A
- Kontinuirana struja punjenja do 15A
- Kompatibilna s baterijama 18650, 26650 i litij-polimer baterijama
- Kompaktne dimenzije: 41x62x3.4 mm
- Funkcija balansiranog punjenja za dulji vijek trajanja
- Idealno za električne bušilice snage manje od 260W
- Visokokvalitetni PCB materijal, zelene boje
Pitanja i odgovori kupaca
Koje su točne dimenzije, težina i sadržaj pakiranja ovog proizvoda?
Pločica mjeri 41 mm x 62 mm x 3.4 mm, izrađena je od zelene PCB ploče i isporučuje se jedna jedinica po kutiji. Tipična težina PCB-a tih dimenzija je manja od 25 g, iako može neznatno varirati ovisno o proizvođaču.
Koja je maksimalna struja i preporučeni raspon radnih temperatura kako bi se izbjegla oštećenja?
Pločica omogućuje maksimalnu kontinuiranu struju pražnjenja od 60 A i maksimalnu kontinuiranu struju punjenja od 15 A. U okruženjima s nedovoljnim hlađenjem preporučuje se ne prelaziti te vrijednosti. Tipičan radni raspon PCB pločica je od 0°C do 60°C; rad izvan tog raspona može narušiti zaštitu.
Koje mjere opreza ili česti problemi treba uzeti u obzir za sigurnu instalaciju i kojim normama ovaj proizvod udovoljava?
Ključno je slijediti dijagram spajanja i izbjegavati namjerne kratke spojeve. Pri spajanju motora preporučuje se dodati nepolarizirani kondenzator (≥25 V, 10-100 µF) između priključaka radi filtriranja povratnih prenapona. Iako obavlja tipične funkcije zaštite litijevih paketa, nije navedeno posebno usklađivanje s međunarodnim normama (kao IEC 62133), pa bi za kritične industrijske primjene trebalo provjeriti dodatne zahtjeve.
Za koje je vrste baterija kompatibilna ova zaštitna ploča?
Kompatibilna je s 3S litijskim baterijama, uključujući modele 18650, 26650 i litij-polimer baterije.
Koja je maksimalna struja pražnjenja koju ova ploča podržava?
Ploča podržava maksimalnu kontinuiranu struju pražnjenja od 60A, uz preporuku smanjenja ako hlađenje nije dovoljno.
Koja je funkcija balansirane verzije ove ploče?
Balansirana funkcija održava ravnotežu punjenja između ćelija kako bi se izbjeglo prepunjavanje i produljio vijek trajanja baterije.
Mogu li ovu ploču koristiti za električne bušilice?
Da, prikladna je za električne bušilice s početnom strujom manjom od 120A i snagom manjom od 260W.
Što trebam uzeti u obzir pri spajanju baterija u seriju s ovom pločom?
Morate osigurati da je napon svake grupe baterija jednak i izbjegavati kratki spoj slijedeći navedenu shemu ožičenja.
