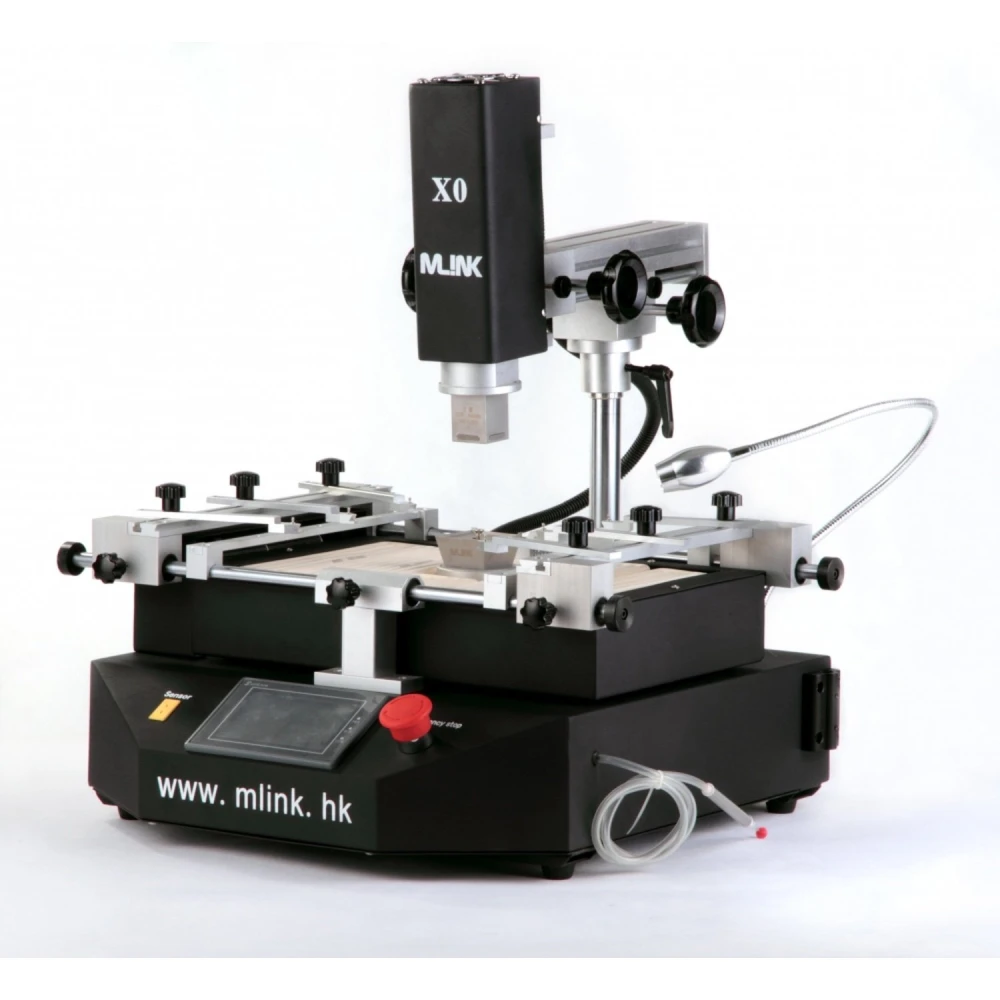

BGA reballing stanica Mlink X0 s naprednom kontrolom temperature
Brend: Mlink
PDV uključen (Bez poreza: 699,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 838,80 € | -4% |
| 10+ | 821,33 € | -6% |
| 20+ | 786,38 € | -10% |
BGA reballing stanica Mlink X0 je profesionalna stanica za lemljenje dizajnirana za precizan rad na BGA komponentama i popravak PCB ploča. Ova stanica ističe se visokom preciznošću i naprednom kontrolom koja osigurava optimalne rezultate u procesima lemljenja i odlemljivanja.
Mlink X0 uključuje sustav linearnog klizanja za osi X, Y i Z, što omogućuje precizna podešavanja i brzo pozicioniranje uz visoku točnost i učinkovitu upravljivost. Njezin dodirni zaslon visoke razlučivosti i PLC upravljanje olakšavaju konfiguraciju i spremanje više profila, uz zaštitu lozinkom i trenutnu analizu krivulja temperature.
Raspolaže s tri neovisne zone grijanja: dva grijača vrućeg zraka i jednim infracrvenim grijačem za predgrijavanje, s kontrolom temperature unutar ±3 °C. Gornji grijač može se slobodno podešavati, drugi se može pomicati okomito, a treći omogućuje podešavanje potrošnje snage. Osim toga, nudi razne mlaznice za vrući zrak koje se okreću 360° s magnetom za jednostavnu ugradnju i zamjenu, te donji infracrveni grijač koji osigurava ravnomjerno zagrijavanje PCB ploče.
Za zaštitu ploče tijekom procesa koristi podesivi V nosač u svim smjerovima s vanjskim univerzalnim nastavkom koji sprječava deformacije zbog topline ili hladnoće. Stanica također uključuje snažan ventilator poprečnog protoka za brzo hlađenje i ugrađenu vakuumsku pumpu s vanjskom usisnom olovkom za brzo rukovanje čipovima.
Među sigurnosnim značajkama ima CE certifikat, hitno zaustavljanje, automatsko isključivanje u slučaju nezgode i dvostruku zaštitu od pregrijavanja. Njezin CCD sustav vida omogućuje preciznu vizualnu kontrolu tijekom procesa BGA lemljenja i odlemljivanja.
Ključne značajke
- Ukupna snaga: 4400W
- Gornji grijač: 800W
- Donji grijači: drugi grijač 800W, treći IR 2300W
- Napajanje: AC220V ±10%, 50/60Hz
- Dimenzije: 600×600×500 mm
- Podesivi PCB nosač tipa V-groove za sprječavanje deformacija
- Kontrola temperature sa senzorom tipa K u zatvorenoj petlji, preciznost ±3°C
- Maksimalna veličina PCB-a: 410×330 mm; minimalna: 20×20 mm
- Elektronička kontrola s visokoosjetljivim modulom i 4" dodirnim zaslonom kompatibilnim s Mitsubishi PLC-om
- Neto težina: 30 kg
Tipične primjene
Mlink X0 stanica idealna je za profesionalce koji obavljaju popravak i reballing BGA čipova na elektroničkim pločama, uz precizno pozicioniranje i toplinsku kontrolu kako bi se izbjegla oštećenja osjetljivih komponenti. Njezin sustav vida i napredna kontrola olakšavaju nadzor procesa za dosljedne rezultate.
Kompatibilnost
Kompatibilna je s bilo kojom veličinom BGA pakiranja zahvaljujući podesivom nosaču i fleksibilnoj konfiguraciji temperature i snage. Prikladna je za PCB ploče različitih dimenzija unutar navedenih raspona.
- Ukupna snaga 4400W za učinkovito zagrijavanje
- Tri neovisne zone grijanja s preciznom kontrolom ±3°C
- Dodirni zaslon visoke razlučivosti i PLC upravljanje za prilagođene profile
- CCD sustav vida za vizualnu kontrolu tijekom lemljenja i odlemljivanja
- Podesivi V-groove nosač za zaštitu PCB ploča od deformacija
- Ugrađena vakuumska pumpa i vanjska usisna olovka za brzo rukovanje
- Ventilator poprečnog protoka za brzo i učinkovito hlađenje
- CE certifikat s hitnim zaustavljanjem i zaštitom od pregrijavanja
- 360° rotirajuće mlaznice za vrući zrak s magnetom za jednostavnu zamjenu
- Kompatibilna s PCB pločama do 410×330 mm i BGA paketima bilo koje veličine
Pitanja i odgovori kupaca
Koje su glavne funkcije koje izdvajaju Estación Mlink X0 u odnosu na druge BGA rework stanice?
Mlink X0 se ističe preciznim podešavanjem na osima X, Y i Z, HD zaslonom osjetljivim na dodir s PLC upravljanjem i prilagodljivim profilima, trima neovisnim zonama grijanja (dvije hot-air i jedna IR), kontrolom temperature pomoću visokopreciznog termopara tipa K te rotirajućim mlaznicama za brzu izmjenu. To omogućuje veću toplinsku kontrolu, ponovljivost i prilagodljivost u usporedbi s osnovnim modelima, što je posebno korisno za zahtjevne procese ili složene PCB-e.
Koji su materijali izrade, dimenzije i težina Estación Mlink X0? Što dolazi u kutiji?
Kućište je od čelika i aluminija, s certificiranim elektroničkim komponentama i upravljačkom pločom od kaljenog stakla. Približne dimenzije su 850 mm × 630 mm × 640 mm, a ukupna težina oko 75 kg. U kutiji dolaze glavna stanica, set hot-air mlaznica (obično 4–5 komada), kabeli za napajanje, termopar senzor, set za pričvršćivanje, priručnik i osnovni rezervni dijelovi.
Koji su zahtjevi za napajanje i povezivost potrebni za Estación Mlink X0? Je li kompatibilna s električnim mrežama različitih regija?
Tipično radi na 220 V AC, 50/60 Hz, s procijenjenom maksimalnom potrošnjom od 4500 W. Utikač i ožičenje zadovoljavaju europske norme; za druge regije može biti potreban adapter ili pretvorba napona. Potrebno je provjeriti može li električna linija podnijeti navedenu potrošnju kako bi se izbjegli prekidi rada ili oštećenja.
Koji je raspon kontrole temperature i preciznost zona grijanja Estación Mlink X0?
Zone hot-air grijanja mogu se kontrolirati neovisno i istovremeno, s rasponom od 100 °C do 450 °C i preciznošću od ±3 °C zahvaljujući detekciji pomoću termopara tipa K i zatvorenoj petlji upravljanja. IR predgrijač također je podesiv po snazi i temperaturi. Stanica podržava izradu složenih toplinskih profila u više faza.
Postoje li preporučena održavanja za Mlink X0 i koliko je oprema izdržljiva u intenzivnom radnom okruženju?
Preporučuje se redovito čišćenje zračnih kanala te provjera mlaznica i toplinskih senzora. Vijek trajanja grijaćih elemenata obično prelazi 2000 ciklusa uporabe, iako ga čimbenici poput prašine ili pretjerane uporabe mogu skratiti. Ključni rezervni dijelovi su dostupni, a osnovno održavanje može obaviti tehnički korisnik.
Je li Mlink X0 stanica dostupna na zalihi?
Trenutno Mlink X0 stanica nije na zalihi.
Kakvu kontrolu temperature ima Mlink X0 stanica?
Ima kontrolu temperature u zatvorenoj petlji sa senzorom tipa K i preciznošću od ±3°C.
Za koje je veličine PCB ploča kompatibilna Mlink X0 stanica?
Kompatibilna je s PCB pločama maksimalne veličine 410×330 mm i minimalne 20×20 mm.
Ima li Mlink X0 stanica sustav vida?
Da, uključuje CCD sustav vida za preciznu vizualnu kontrolu tijekom BGA lemljenja i odlemljivanja.
Kolika je snaga Mlink X0 stanice?
Ukupna snaga iznosi 4400W, s grijačima od 800W, 800W i 2300W redom.
