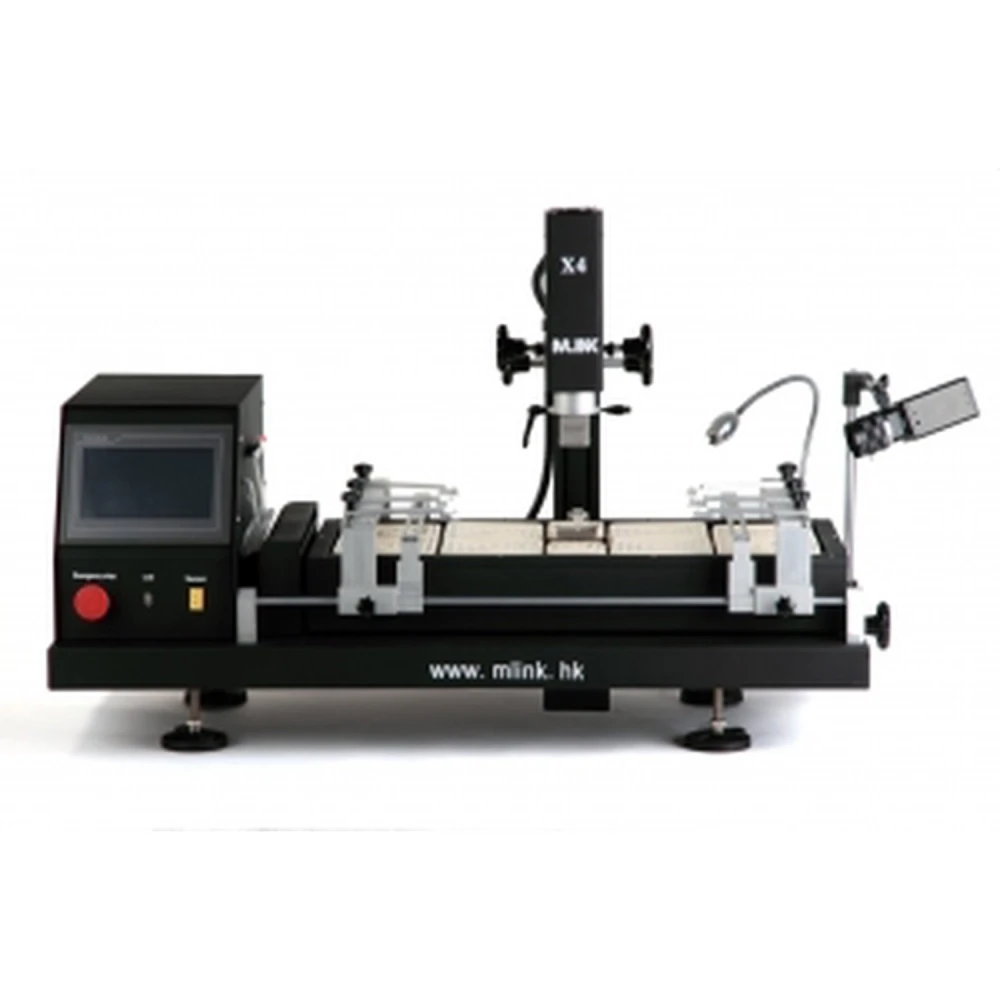

BGA reballing stanica s kamerom Mlink X4 za profesionalno lemljenje
Brend: Mlink
PDV uključen (Bez poreza: 1.299,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 1.558,80 € | -4% |
| 10+ | 1.526,33 € | -6% |
| 20+ | 1.461,38 € | -10% |
BGA reballing stanica s kamerom Mlink X4 je profesionalni alat dizajniran za poslove lemljenja i odlemljivanja BGA komponenti uz visoku preciznost i napredno upravljanje.
Ova stanica ističe se sustavom pozicioniranja na osima X, Y i Z s finim podešavanjem i brzim pozicioniranjem, što jamči visoku preciznost i učinkovitu upravljivost pri osjetljivim radovima.

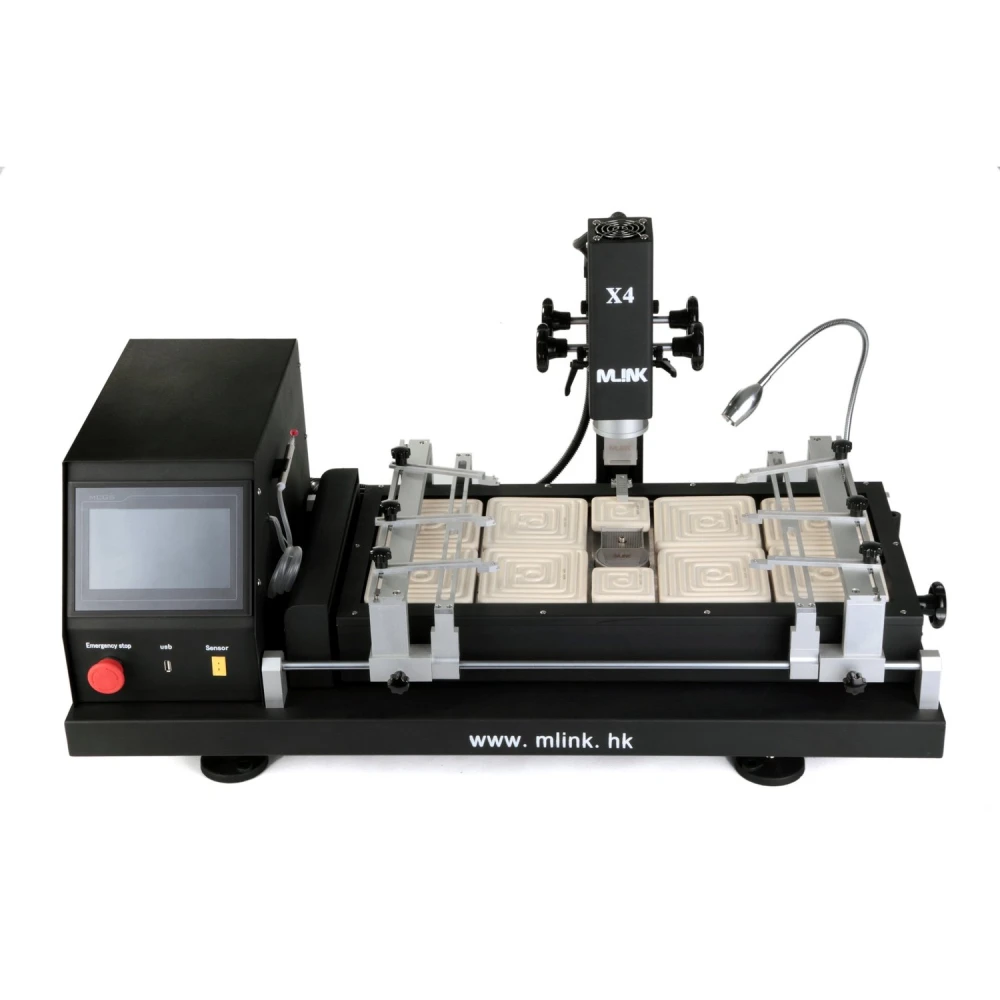

Dolazi s visokorezolucijskim dodirnim zaslonom i PLC upravljanjem koje omogućuje spremanje više radnih profila s zaštitom lozinkom i funkcijama izmjene. Osim toga, uključuje trenutnu analizu temperaturnih krivulja za optimalnu kontrolu procesa.
Raspolaže s tri neovisne zone grijanja: dva grijača vrućeg zraka (800W svaki) i infracrvenim grijačem (3900W) za predgrijavanje. Oni se mogu slobodno podešavati za kontrolu temperatura u različitim dijelovima istodobno, uz preciznost od ±3 °C zahvaljujući visokopreciznom termoparu tipa K i sustavu upravljanja u zatvorenoj petlji.

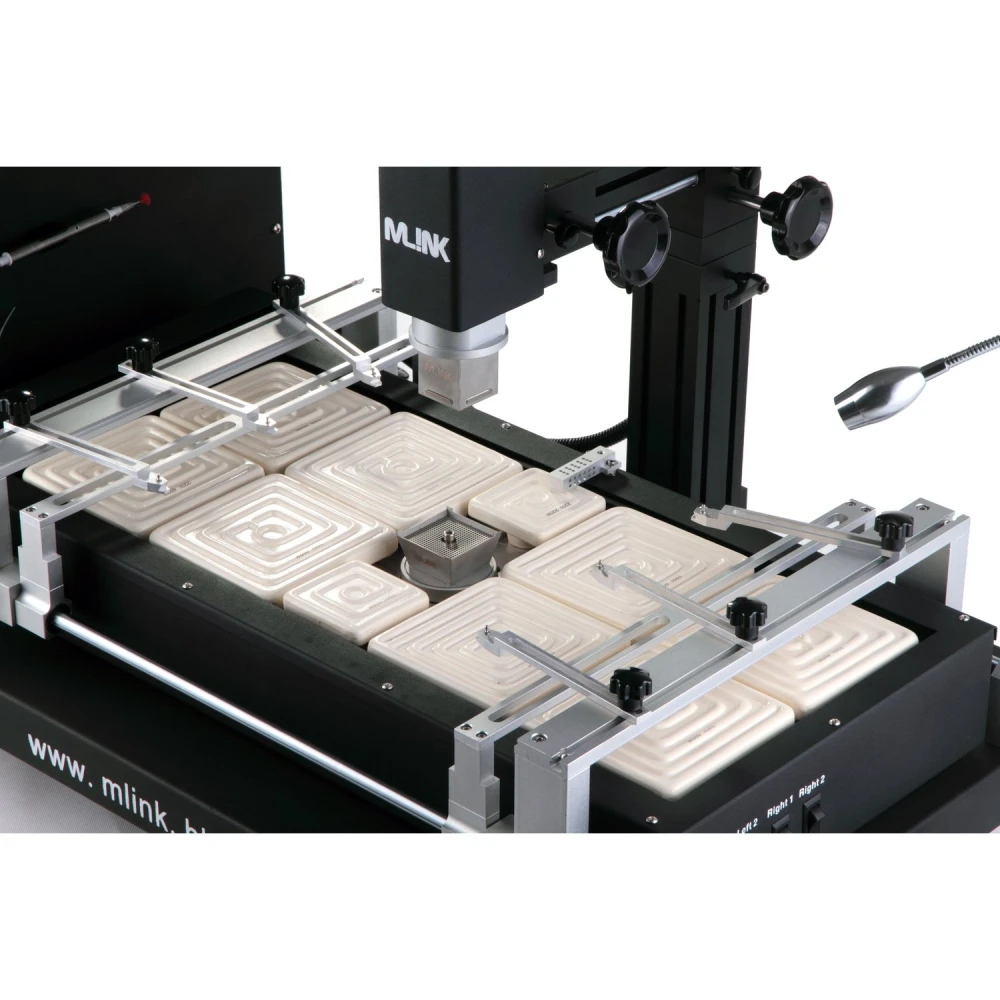

Stanica uključuje širok izbor mlaznica za vrući zrak koje se okreću 360°, s magnetima za jednostavnu ugradnju i zamjenu, kao i donji infracrveni grijač koji osigurava ravnomjernu raspodjelu topline na PCB ploči.

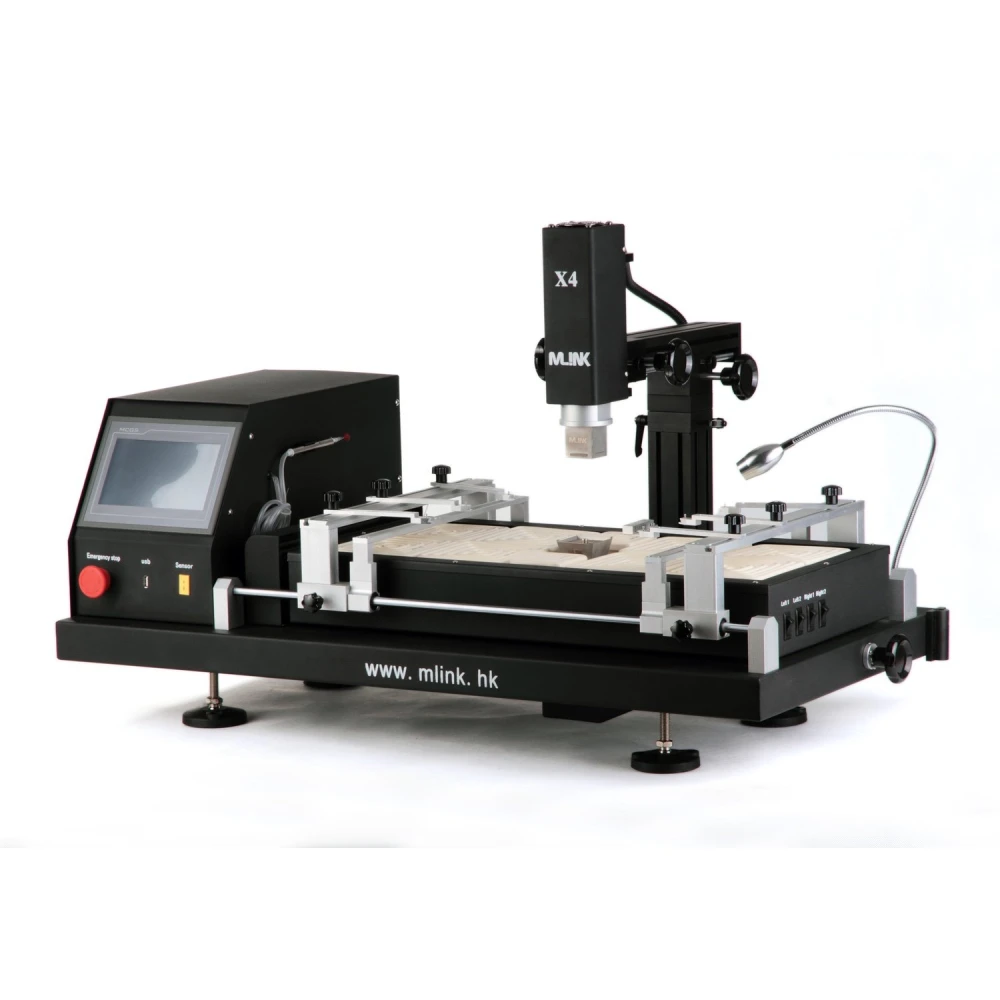

Za učvršćivanje ploča koristi V-utor sa fleksibilnim nosačem koji štiti PCB od deformacija tijekom zagrijavanja i hlađenja, kompatibilan s bilo kojom veličinom BGA pakiranja. Ventilator s križnim protokom brzo hladi ploču radi bolje učinkovitosti, a ugrađena vakuumska pumpa i vanjska usisna olovka omogućuju brzo rukovanje čipovima.

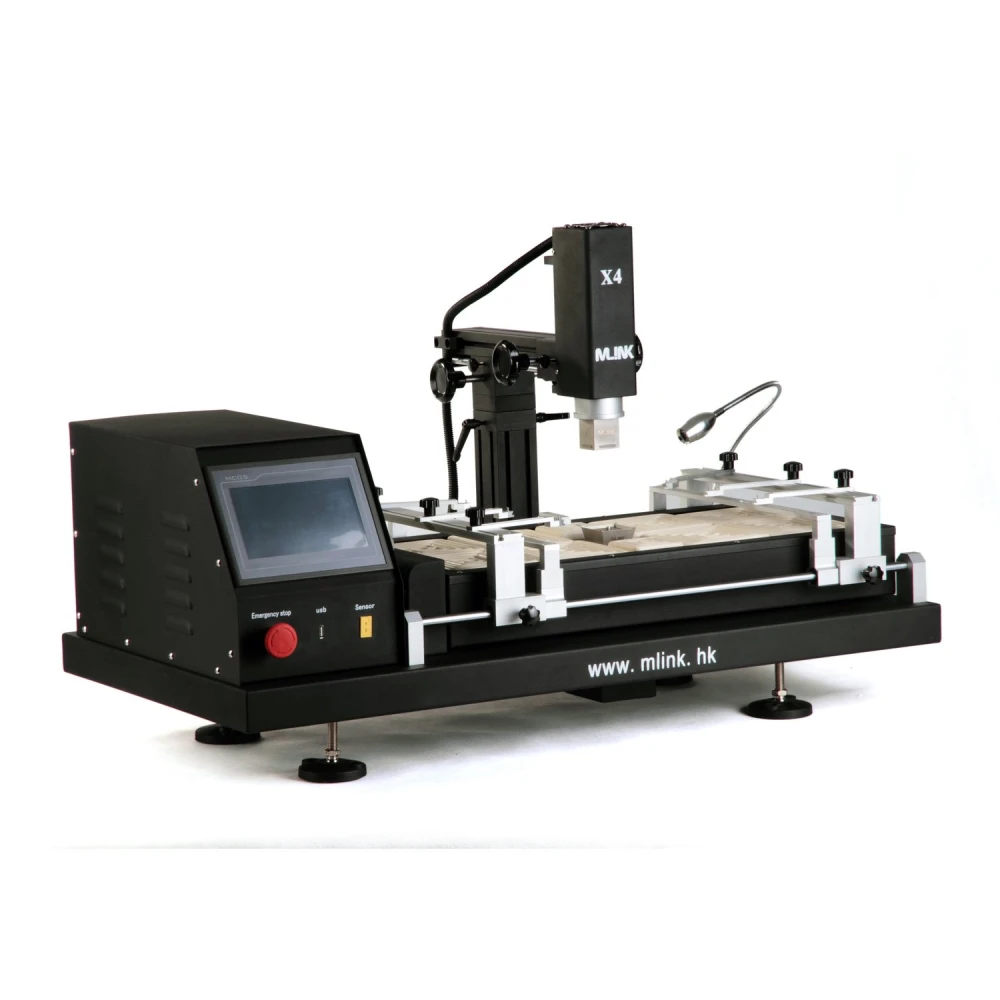

CCD vizijski sustav pruža ključnu vizualnu kontrolu tijekom procesa lemljenja i odlemljivanja, osiguravajući precizne i pouzdane rezultate. Njegova velika zona grijanja prikladna je za ploče bilo koje veličine, uključujući prijenosnike, igraće konzole (Xbox, PS3), poslužitelje i velike pametne televizore.
Stanica zadovoljava CE certifikaciju i uključuje sigurnosne uređaje kao što su zaustavljanje u nuždi, automatsko isključivanje u slučaju kvara i dvostruka zaštita od pregrijavanja.
Glavne značajke:
- Ukupna snaga: 5600W
- Grijači: gornji 800W, drugi 800W, infracrveni 3900W
- Napajanje: AC 220V ±10%, 50/60Hz
- Dimenzije: 940×550×500 mm
- Neovisna kontrola temperature s preciznošću ±3°C
- PCB nosač podesiv u bilo kojem smjeru s V-utorom i univerzalnim dodatkom
- Kompatibilna veličina PCB-a: maksimalno 570×370 mm, minimalno 20×20 mm
- Dodirno upravljanje s osjetljivim temperaturnim modulom i kompatibilnošću s PLC Mitsubishi Fx2n
- Neto težina: 70 kg
Tipične primjene:
Idealna za popravak i reballing elektroničkih ploča u profesionalnim sektorima koji zahtijevaju visoku preciznost, kao što su popravak prijenosnika, igraćih konzola, poslužitelja i velikih elektroničkih uređaja.
Njezin sustav kamere i CCD vizije olakšava vizualni nadzor procesa, poboljšavajući kvalitetu i smanjujući pogreške pri lemljenju BGA komponenti.
Kompatibilnost:
Kompatibilna je sa širokim rasponom ploča i BGA komponenti, uključujući velike uređaje kao što su prijenosnici, Xbox i PS3 konzole, poslužitelji i pametni televizori.
- Ukupna snaga od 5600W za učinkovito zagrijavanje
- Tri neovisne zone grijanja s preciznom kontrolom ±3°C
- HD dodirni zaslon s PLC upravljanjem i zaštićenim korisničkim profilima
- CCD vizijski sustav za vizualni nadzor tijekom lemljenja
- Podesiv PCB nosač s V-utorom za sprječavanje deformacija
- Ugrađena vakuumska pumpa i usisna olovka za brzo rukovanje
- Široka kompatibilnost s velikim pločama i raznim uređajima
- CE certifikacija i napredni sigurnosni sustavi
- Kompaktne dimenzije 940×550×500 mm i težina 70 kg
- Kompatibilna s PLC Mitsubishi Fx2n i osjetljivom kontrolom temperature
Pitanja i odgovori kupaca
Koje diferencijalne funkcije nudi Estación Mlink X4 u odnosu na druge slične BGA rework stanice?
Estación Mlink X4 uključuje precizna podešavanja na osima X, Y i Z putem linearnih vodilica, HD zaslon osjetljiv na dodir s PLC upravljanjem, spremanje više profila i analizu temperaturnih krivulja u stvarnom vremenu. Nudi tri neovisne zone grijanja (dvije hot-air i jednu infracrvenu), termopar tipa K za visoku preciznost i izmjenjive hot-air mlaznice s rotacijom od 360°. Ovi elementi kombiniraju preciznost, svestranost i sigurnost u odnosu na standardne modele s konvencionalnijim upravljanjem.
Koji su glavni materijali i dimenzije Estación Mlink X4? Što dolazi u kutiji pri kupnji opreme?
Glavna konstrukcija obično je izrađena od čelika i aluminija kako bi se kombinirali robusnost i toplinska disipacija. Tipične dimenzije stanica ove vrste kreću se oko 600 x 650 x 500 mm, a težina između 40 i 60 kg, iako se preporučuje provjeriti točne vrijednosti u tehničkoj dokumentaciji. U kutiji se obično nalaze: stanica, kamera, hot-air mlaznice, termopar tipa K, spojni kabeli i korisnički priručnik.
Koje električne zahtjeve i kompatibilnost mora ispuniti moja radionica za instalaciju ove stanice?
Stanica obično radi na 220 V AC, 50/60 Hz, s približnom potrošnjom od 3000 W. Ključno je imati električnu liniju s uzemljenjem i kapacitetom struje od najmanje 15 A. Kompatibilna je s različitim veličinama PCB-a zahvaljujući podesivoj bazi. Provjerite kompatibilnost mlaznica ako su potrebni radovi na posebnim čipovima/kućištima.
Kakvo održavanje zahtijeva i kako mogu osigurati dug vijek trajanja opreme?
Preporučuje se održavati čistima filtere za hot-air i redovito provjeravati konektore i termopare. Podmazujte linearne vodilice prema uputama proizvođača. Ne radite izvan preporučenog raspona temperature okoline (15–35 °C) i ne preopterećujte platformu. Zamijenite mlaznice i grijaće otpornike prema stupnju istrošenosti.
Koje jamstvo pokriva Estación Mlink X4 i postoje li rezervni dijelovi za ključne komponente?
Proizvođač obično nudi standardno jamstvo od 12 mjeseci za tvorničke nedostatke. Mlaznice, termopari i grijaći elementi su potrošni dijelovi za koje su rezervni dijelovi dostupni po narudžbi. Za specifične dijelove (zaslon, PLC) provjerite dostupnost kod distributera. Tehnička podrška ovisi o prodajnom kanalu i može varirati ovisno o regiji.
Kakav sustav kontrole temperature ima stanica Mlink X4?
Stanica koristi kontrolu temperature u zatvorenoj petlji s visokopreciznim termoparom tipa K, postižući preciznost od ±3°C u zonama grijanja.
Za koje je veličine PCB ploča prikladna ova stanica?
Kompatibilna je s PCB pločama od minimalne veličine 20×20 mm do maksimalne 570×370 mm, uključujući velike ploče poput prijenosnika i konzola.
Koje funkcije nudi ugrađena kamera?
Ugrađena CCD kamera omogućuje vizualni nadzor procesa lemljenja i odlemljivanja, olakšavajući preciznu kontrolu i otkrivanje pogrešaka tijekom reballinga.
Ima li stanica sigurnosne sustave?
Da, ima CE certifikaciju, zaustavljanje u nuždi, automatsko isključivanje u slučaju kvara i dvostruku zaštitu od pregrijavanja radi sigurnosti korisnika i opreme.
Je li kompatibilna s PLC sustavima?
Da, kompatibilna je s PLC Mitsubishi Fx2n, što omogućuje napredno i prilagođeno upravljanje procesima lemljenja.
