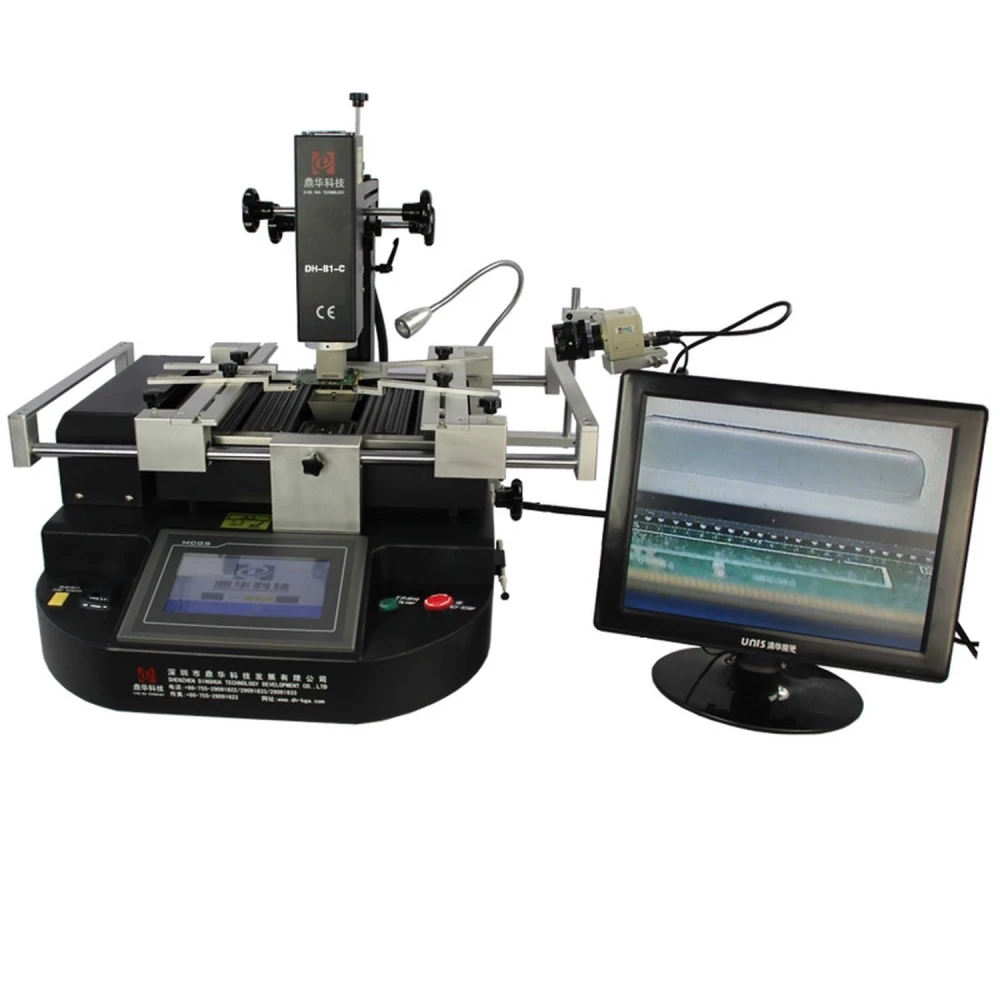

Dinghua DH-B1-C reballing stanica s dodirnim upravljanjem i tri neovisna grijača
Brend: DINGHUA
PDV uključen (Bez poreza: 1.199,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 1.438,80 € | -4% |
| 10+ | 1.408,83 € | -6% |
| 20+ | 1.348,88 € | -10% |
Dinghua DH-B1-C reballing stanica je profesionalna oprema dizajnirana za popravak i reballing BGA komponenti s visokom preciznošću i učinkovitošću. Ima tri neovisna grijača koji kombiniraju vrući zrak i infracrveno grijanje za ravnomjerno i kontrolirano zagrijavanje, osiguravajući optimalne rezultate u svakom procesu.
Glavne značajke
- Kombinirano grijanje: Tri neovisna grijača: gornji vrući zrak od 800W, donji vrući zrak od 1200W i infracrveni od 2700W.

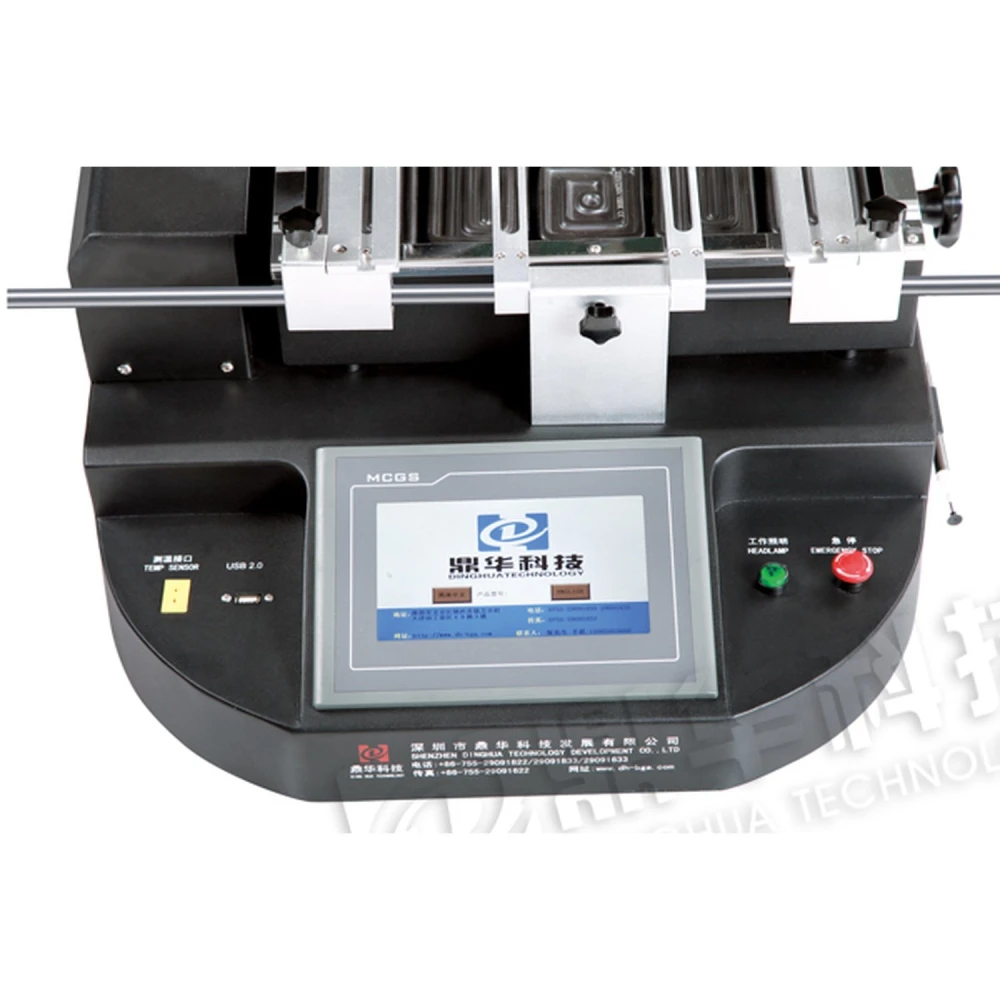

- Napredno upravljanje: HD dodirni zaslon s PLC upravljanjem koji omogućuje podešavanje do 8 segmenata grijanja, hlađenja i konstantne temperature.
- Moćan ventilator: Ventilator s poprečnim protokom koji brzo hladi PCB ploču i sprječava deformacije.

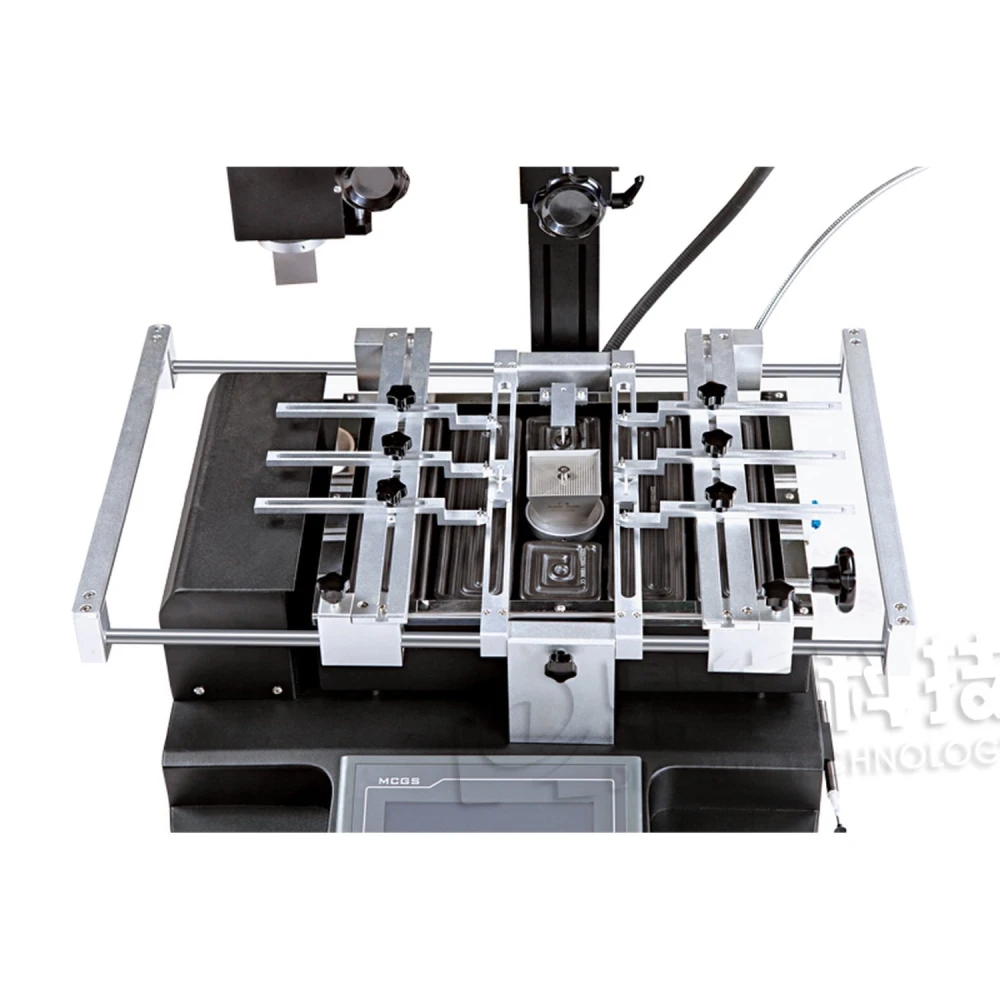

- Precizno pozicioniranje: Podesivi V-groove nosač u bilo kojem smjeru s vanjskim univerzalnim učvršćenjem za sve vrste ploča.
- Kontrola temperature: Termopar tipa K s upravljanjem u zatvorenoj petlji i preciznošću od ±2 stupnja.
- Kompatibilnost: Podržava PCB ploče maksimalne veličine 500x400 mm i minimalne 22x22 mm, s BGA čipovima do 180x80 mm i minimalnim razmakom od 0.15 mm.
- Sigurnost i certifikacija: CE certifikat, prekidač za hitno zaustavljanje i automatsko isključivanje u slučaju problema.
- Dodatne funkcije: Sustav zvučnog alarma prije završetka odlemljivanja i lemljenja, kamera visoke rezolucije i integrirani monitor.
Tehničke specifikacije
- Ukupna snaga: 4800W
- Napajanje: AC220V ±10%, 50/60Hz
- Dimenzije: 800 mm (visina) x 900 mm (širina) x 950 mm (dubina)
- Neto težina: 45 kg
- Vanjski senzor temperature: 1
Tipična primjena
Ova stanica idealna je za tehničare i profesionalce koji trebaju obavljati reballing, lemljenje i popravak BGA čipova na elektroničkim pločama s visokom preciznošću i brzinom. Napredno upravljanje i sigurnosne funkcije čine je prikladnom za industrijska okruženja i specijalizirane radionice.
Kompatibilnost
Kompatibilna s velikim brojem PCB ploča i BGA čipova, Dinghua DH-B1-C prilagođava se različitim veličinama i konfiguracijama zahvaljujući podesivom nosaču i preciznoj kontroli temperature.
- Tri neovisna grijača: gornji vrući zrak (800W), donji vrući zrak (1200W) i infracrveni (2700W).
- HD dodirni zaslon s PLC upravljanjem za podešavanje neograničenih temperaturnih profila.
- Ventilator s poprečnim protokom za brzo hlađenje i sprječavanje deformacija.
- Podesivi V-groove nosač za precizno pozicioniranje PCB ploča.
- Kontrola temperature s termoparom tipa K i preciznošću od ±2°C.
- Kompatibilna s PCB pločama do 500x400 mm i BGA čipovima do 180x80 mm.
- Sustav zvučnog alarma prije završetka procesa lemljenja i odlemljivanja.
- CE certifikat s prekidačem za hitno zaustavljanje i automatskim isključivanjem.
Pitanja i odgovori kupaca
Koje prednosti donosi kombinacija grijanja vrućim zrakom i infracrvenim grijanjem u Dinghua Dh-B1-C reballing stanici?
Kombinacija vrućeg zraka i infracrvenog grijanja omogućuje precizniju i prilagodljiviju toplinsku kontrolu ovisno o vrsti PCB-a i čipa. Vrući zrak olakšava lokalizirano zagrijavanje, dok infracrveno grijanje pomaže zagrijati cijelo donje područje ploče, smanjujući rizik od deformacija i hladnih točaka. To poboljšava učinkovitost procesa reballinga i smanjuje greške uzrokovane toplinskim stresom.
Koje su fizičke dimenzije, težina i sadržaj pakiranja pri kupnji stanice?
Dinghua Dh-B1-C stanica mjeri 800 mm dubine, 900 mm širine i 950 mm visine, s neto težinom od 45 kg. Tipično uključuje samu stanicu, set podesivih mlaznica, univerzalni nosač za PCB, vanjski senzor temperature, pribor za pričvršćivanje i korisnički priručnik. Preporučuje se potvrditi točan sadržaj s distributerom.
Je li kompatibilna sa svim BGA pločama i čipovima te koje fizičke granice podržava?
Ova stanica podržava tiskane pločice (PCB) maksimalne veličine 500 x 400 mm i minimalne 22 x 22 mm. Podržava BGA čipove od 2 x 2 mm do 80 x 80 mm, s minimalnim razmakom čipa od 0,15 mm, što pokriva većinu standardnih i visokogustoćnih elektroničkih primjena, dok čipovi ili ploče izvan tih raspona neće biti kompatibilni.
Koje preventivno održavanje se preporučuje za dugotrajnost i optimalan rad stanice?
Preporučuje se redovito čišćenje zračnih filtara i ventilatora, provjera i zamjena mlaznica ako su začepljene ili oštećene, pregled električnih spojeva i kalibracija K-tip senzora radi osiguranja toplinske preciznosti. Također treba provjeriti nema li prašine na optičkim komponentama kamere i monitora te koristiti funkciju automatskog isključivanja u hitnim situacijama.
Koje sigurnosne mjere uključuje i koju normativnu certifikaciju ova stanica posjeduje?
Model Dh-B1-C ima europski CE certifikat, integrira sigurnosni prekidač i sustav automatskog isključivanja u slučaju anomalija, kao i zvučne alarme prije završetka ciklusa lemljenja i odlemljivanja. Takve mjere smanjuju rizik od pregrijavanja i omogućuju brzu reakciju u slučaju incidenta.
Koja je ukupna snaga Dinghua DH-B1-C reballing stanice?
Ukupna snaga je 4800W, raspoređena na tri neovisna grijača.
Koje veličine PCB ploča podržava ova stanica?
Podržava PCB ploče maksimalne veličine 500x400 mm i minimalne 22x22 mm.
Ima li stanica sigurnosne funkcije?
Da, ima CE certifikat, prekidač za hitno zaustavljanje i automatsko isključivanje u slučaju nužde.
Može li se podesiti položaj nosača za ploče?
Da, V-groove nosač je podesiv u bilo kojem smjeru s vanjskim univerzalnim učvršćenjem.
Koji sustav kontrole temperature koristi?
Koristi termopar tipa K s upravljanjem u zatvorenoj petlji za preciznost od ±2 stupnja.
