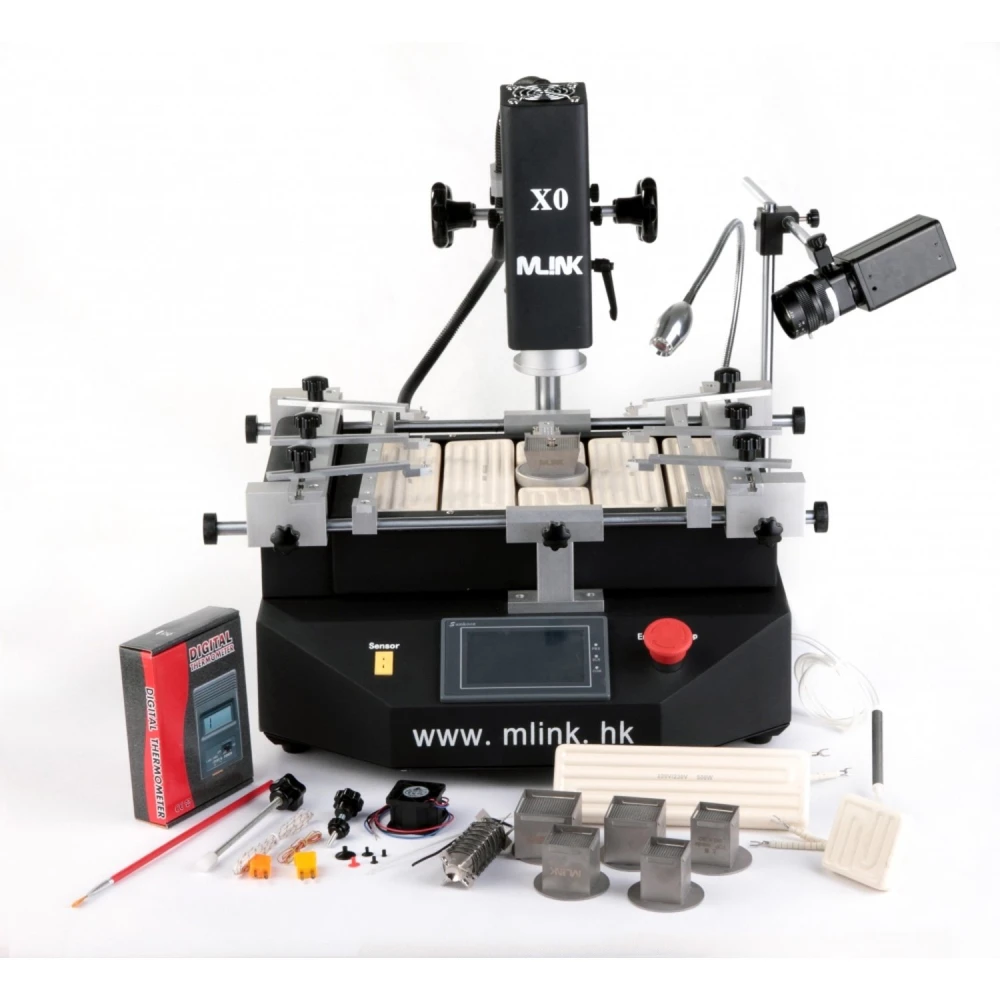

Mlink X0 reballing stanica s HD kamerom za profesionalno BGA lemljenje
Brend: Mlink
PDV uključen (Bez poreza: 799,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 958,80 € | -4% |
| 10+ | 938,83 € | -6% |
| 20+ | 898,88 € | -10% |
Mlink X0 reballing stanica s HD kamerom profesionalni je alat dizajniran za lemljenje i odlemljivanje BGA komponenti uz visoku preciznost i naprednu kontrolu.
Ova stanica ima sustav pozicioniranja na osima X, Y i Z koji omogućuje precizna podešavanja i brzo pozicioniranje, osiguravajući učinkovitu upravljivost tijekom rada.
- Visokorezolucijski dodirni zaslon s PLC upravljanjem koji omogućuje spremanje više profila i njihovu zaštitu lozinkom. Uključuje funkciju trenutne analize temperaturnih krivulja za detaljnu kontrolu.
- Tri neovisne zone grijanja: dva grijača vrućeg zraka i jedan infracrveni (IR) grijač za predgrijavanje. Temperatura se kontrolira s preciznošću od ±3 °C. Gornji grijač može se slobodno podešavati, a drugi se može pomicati okomito za optimalnu kontrolu. IR grijač omogućuje podešavanje potrošnje energije.
- Rotirajuće mlaznice vrućeg zraka 360° s magnetom za jednostavnu ugradnju i zamjenu, prilagodljive prema potrebi. Donji IR grijač osigurava ravnomjerno zagrijavanje PCB ploče.
- Uvezeni visokoprecizni K termopar s upravljanjem u zatvorenoj petlji i automatskim sustavom kompenzacije temperature, u kombinaciji s PLC modulom za točnu kontrolu.
- Sustav pozicioniranja s V-utorom i fleksibilnim priborom za fiksiranje PCB ploče, čime se sprječava deformacija tijekom zagrijavanja ili hlađenja. Kompatibilan je s bilo kojom veličinom BGA pakiranja.
- Moćni ventilator s poprečnim protokom za brzo hlađenje PCB ploče, čime se povećava učinkovitost procesa. Uključuje integriranu vakuumsku pumpu i vanjsku usisnu olovku za brzo rukovanje čipovima.
- CE certificirani sigurnosni sustavi s hitnim zaustavljanjem, automatskim isključivanjem u slučaju nezgode i dvostrukom zaštitom od pregrijavanja.
- CCD sustav vizije koji pruža preciznu vizualnu kontrolu tijekom procesa BGA lemljenja i odlemljivanja, olakšavajući donošenje ključnih odluka u stvarnom vremenu.
Tehničke specifikacije:
| Nº | Značajka | Detalj |
|---|---|---|
| 1 | Ukupna snaga | 4400W |
| 2 | Gornji grijač | 800W |
| 3 | Donji grijač | Drugi grijač 800W, treći IR grijač 2300W |
| 4 | Napajanje | AC220V ±10%, 50/60Hz |
| 5 | Dimenzije | 600×600×500 mm |
| 6 | Pozicioniranje | V-utor, podesivi nosač PCB-a u bilo kojem smjeru s vanjskim univerzalnim priborom |
| 7 | Kontrola temperature | K senzor, upravljanje u zatvorenoj petlji, preciznost ±3°C |
| 8 | Veličina PCB-a | Max. 410×330 mm, Min. 20×20 mm |
| 9 | Električni odabir | Visoko osjetljiv modul za kontrolu temperature + 4" dodirni zaslon + kompatibilno s Mitsubishi PLC |
| 10 | Neto težina | 30 kg |
Mlink X0 reballing stanica s HD kamerom idealna je za tehničare i profesionalce u popravku elektronike koji trebaju pouzdanu i preciznu opremu za BGA lemljenje. Njezin sustav vizije i napredna kontrola osiguravaju visokokvalitetne rezultate u osjetljivim procesima.
- Precizno pozicioniranje na osima X, Y, Z s brzim podešavanjem i visokom točnošću
- HD dodirni zaslon s PLC upravljanjem i zaštitom lozinkom
- Tri neovisne zone grijanja: dvije s vrućim zrakom i jedna IR
- Rotirajuće mlaznice 360° s magnetom za jednostavnu zamjenu i prilagodbu
- Uvezeni K termopar s upravljanjem u zatvorenoj petlji i automatskom kompenzacijom
- V-utor s fleksibilnim priborom za sprječavanje deformacije PCB-a
- Snažan ventilator za brzo hlađenje i integrirana vakuumska pumpa
- CE sigurnosni sustav s hitnim zaustavljanjem i dvostrukom zaštitom od pregrijavanja
- CCD sustav vizije za vizualnu kontrolu tijekom lemljenja i odlemljivanja
- Kompatibilno s PCB pločama maksimalne veličine 410×330 mm i minimalne 20×20 mm
Pitanja i odgovori kupaca
Koji su glavni materijali, dimenzije i približna težina stanice Mlink X0 s HD kamerom?
Mlink X0 kombinira metalnu konstrukciju od čelika i anodiziranog aluminija u svojim vodilicama. Približne dimenzije su 460 mm x 510 mm x 430 mm, a težina oko 24 kg. Set uključuje stanicu, HD kameru, izmjenjive mlaznice i instalacijski pribor.
Koji su zahtjevi za priključak i električnu kompatibilnost ove opreme?
Mlink X0 radi na napajanju 220 V AC ±10%, 50/60 Hz i zahtijeva sigurno uzemljenje. Procijenjena maksimalna potrošnja je 3.3 kW. Univerzalno je kompatibilna sa standardnim PCB-ima i omogućuje rad s više veličina mlaznica.
Koje periodično održavanje preporučuje proizvođač kako bi se osigurala dugovječnost i preciznost stanice?
Preporučuje se redovito čišćenje filtera i mlaznica kako bi se spriječila začepljenja, provjera električnih priključaka i termopara, kalibracija kamere i temperaturnih senzora svakih 6 mjeseci te podmazivanje linearnih vodilica odgovarajućom mašću.
Kako se sustav s tri zone grijanja uspoređuje s alternativama s dvije zone u smislu toplinske kontrole?
Sustav s tri zone kod Mlink X0, s dva grijača hot-air i jednim IR predgrijačem, omogućuje veću ujednačenost i toplinsku preciznost (kontrola ±3 °C), idealno za višeslojne PCB-e ili BGA, dok sustavi s dvije zone često pokazuju ograničenja u homogenosti za složenije poslove.
Je li Mlink X0 stanica s HD kamerom dostupna za kupnju?
Trenutno je Mlink X0 reballing stanica s HD kamerom rasprodana.
Koje veličine PCB ploča podržava ova stanica?
Podržava PCB ploče maksimalne veličine 410×330 mm i minimalne 20×20 mm.
Koje sigurnosne sustave uključuje stanica?
Ima CE certifikat, hitno zaustavljanje, automatsko isključivanje u slučaju nezgode i dvostruku zaštitu od pregrijavanja.
Može li stanica spremati temperaturne profile?
Da, njezino PLC upravljanje omogućuje spremanje više profila i njihovu zaštitu lozinkom.
Koju vrstu kontrole temperature koristi?
Koristi K senzor s upravljanjem u zatvorenoj petlji i automatskom kompenzacijom, s preciznošću od ±3 °C.
