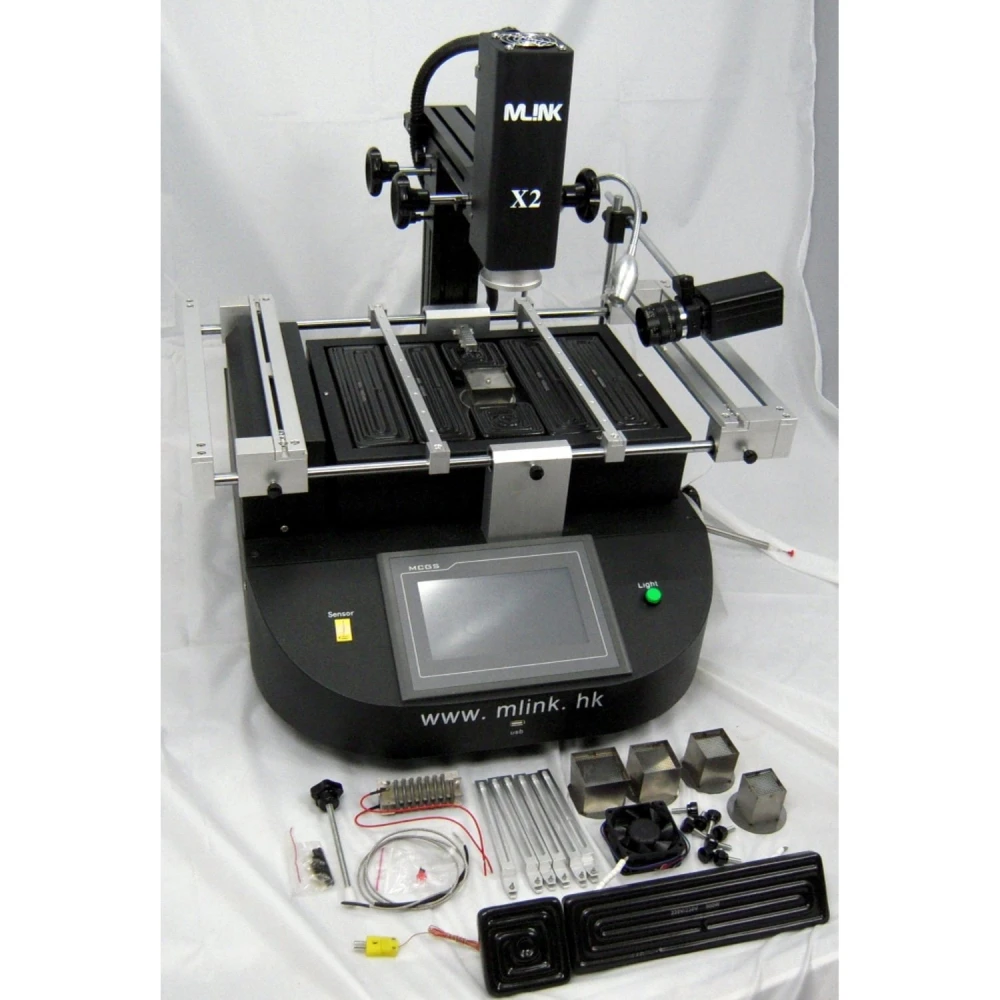

Mlink X2 stanica za lemljenje s kamerom za profesionalnu elektroniku
Brend: Mlink
PDV uključen (Bez poreza: 1.229,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 1.474,80 € | -4% |
| 10+ | 1.444,08 € | -6% |
| 20+ | 1.382,63 € | -10% |
Mlink X2 stanica za lemljenje s kamerom profesionalni je alat dizajniran za lemljenje i odlemljivanje elektroničkih komponenti s visokom preciznošću i učinkovitošću. Idealna za popravke i BGA reballing, ova stanica nudi naprednu kontrolu temperature i pozicioniranja kako bi se osigurali optimalni rezultati.
Glavne značajke:
- Precizno pozicioniranje: Opremljena sustavom linearnog klizanja koji omogućuje precizna podešavanja na osima X, Y i Z, olakšavajući brzo i točno pozicioniranje komponenti.
- Dodirni zaslon visoke razlučivosti: PLC upravljanje s dodirnim zaslonom iz Tajvana koji omogućuje spremanje više profila, zaštitu lozinkom i funkcije izmjene, uz trenutačnu analizu temperaturnih krivulja.
- Neovisno grijanje u tri zone: Ima tri neovisna područja grijanja: dva grijača vrućeg zraka (800W i 1200W) i infracrveni grijač (2700W) za predgrijavanje, s kontrolom temperature unutar ±3 °C.
- Rotirajuće mlaznice za vrući zrak: Mlaznice koje se okreću 360° s magnetom za jednostavnu ugradnju i zamjenu, prilagodljive prema potrebi.
- Napredna kontrola temperature: Visokoprecizni termopar tipa K s upravljanjem u zatvorenoj petlji i automatskom kompenzacijom, kojim upravlja PLC modul za točnu kontrolu.
- Sustav za pozicioniranje PCB-a: V-utor sa fleksibilnim nosačem za zaštitu ploče tijekom grijanja i hlađenja, kompatibilan s bilo kojom veličinom BGA paketa.
- Brzo hlađenje: Snažan ventilator poprečnog protoka za ubrzavanje hlađenja ploče i poboljšanje učinkovitosti rada.
- Ugrađena vakuumska pumpa: Uključuje vakuumsku pumpu i vanjsku usisnu olovku za brzo rukovanje čipovima.
- Alarmni i sigurnosni sustav: Alarm nakon završetka lemljenja ili odlemljivanja, CE certifikat, hitno zaustavljanje i automatska zaštita od pregrijavanja i električnih kvarova.
- CCD sustav vizije: Omogućuje preciznu vizualnu kontrolu procesa BGA lemljenja i odlemljivanja, osiguravajući kvalitetu i točnost rada.
Tehničke specifikacije:
| # | Parametar | Detalj |
|---|---|---|
| 1 | Ukupna snaga | 4800W |
| 2 | Gornji grijač | 800W |
| 3 | Donji grijač | Drugi grijač 1200W, treći IR grijač 2700W |
| 4 | Napajanje | AC 220V ±10%, 50/60Hz |
| 5 | Dimenzije | 635 × 600 × 560 mm |
| 6 | Pozicioniranje | V-utor, nosač za PCB podesiv u svim smjerovima s vanjskim univerzalnim učvršćenjem |
| 7 | Kontrola temperature | Senzor tipa K, zatvorena petlja, preciznost ±3°C |
| 8 | Kompatibilna veličina PCB-a | Minimalno 20 × 20 mm, maksimalno 410 × 370 mm |
| 9 | Električni odabir | Osjetljivi modul za kontrolu temperature + dodirni zaslon iz Tajvana + PLC Delta |
| 10 | Neto težina | 50 kg |
Tipične primjene:
- Popravak i reballing BGA čipova na elektroničkim pločama.
- Lemljenje i odlemljivanje elektroničkih komponenti u potrošačkoj elektronici i automobilskoj industriji.
- Procesi koji zahtijevaju preciznu kontrolu temperature i pozicioniranja kako bi se izbjegla oštećenja PCB-a.
- Profesionalna primjena u servisima za popravak elektronike i tehničkim servisnim centrima.
Kompatibilnost: Kompatibilna s PCB pločama različitih veličina od 20×20 mm do 410×370 mm i s bilo kojom veličinom BGA paketa, idealna za naprednu elektroniku i precizne radove.
Važna napomena: Ovaj proizvod je trenutno nije na zalihi. Možete zatražiti obavijest kako biste bili informirani kada ponovno bude dostupan.
- Precizno pozicioniranje na osima X, Y i Z s brzim podešavanjem
- Dodirni zaslon visoke razlučivosti s PLC upravljanjem i spremanjem profila
- Tri neovisne zone grijanja s kontrolom ±3 °C
- Rotirajuće mlaznice za vrući zrak 360° s magnetom za jednostavnu zamjenu
- Termopar tipa K sa zatvorenom petljom i automatskom kompenzacijom
- V-utor s fleksibilnim nosačem za zaštitu PCB-a tijekom procesa
- Ventilator poprečnog protoka za brzo hlađenje ploče
- Ugrađena vakuumska pumpa i usisna olovka za brzo rukovanje
- Alarm i sigurnosni sustav s hitnim zaustavljanjem i dvostrukom zaštitom
- CCD sustav vizije za vizualnu kontrolu tijekom lemljenja i odlemljivanja
Pitanja i odgovori kupaca
Koje su glavne prednosti rada s Estación Mlink X2 u odnosu na druge slične BGA rework stanice?
Estación Mlink X2 se ističe linearnim kliznim sustavom na osima X, Y i Z, što omogućuje precizno podešavanje i brzo pozicioniranje. Uključuje HD zaslon osjetljiv na dodir za intuitivno upravljanje, upravljanje profilima i zaštitu lozinkom. Nudi tri neovisne zone grijanja s finom kontrolom temperature (tolerancija ±3 °C) i trenutnom analizom toplinske krivulje, čime poboljšava ponovljivost i omogućuje prilagodbu procesa prema komponenti. U usporedbi s alternativama, obično olakšava brze izmjene mlaznica i podešavanja grijanja, optimizirajući vrijeme i smanjujući pogreške pri rukovanju.
Koje dimenzije i približnu težinu ima Estación Mlink X2 i što dolazi u kutiji pri kupnji?
Točne dimenzije i težina mogu imati male varijacije ovisno o seriji, ali ova vrsta opreme obično ima bazu od približno 600 mm x 500 mm i visinu blizu 500 mm, s težinom oko 30–40 kg. Tipičan sadržaj kutije uključuje glavnu stanicu, integriranu kameru, mlaznice za hot-air (više veličina), kabel za napajanje, set dodatnog alata za rukovanje BGA komponentama, priručnik i osnovni set za održavanje. Preporučuje se potvrditi ažurirani popis s distributerom.
Na koji napon i električne zahtjeve treba priključiti Estación Mlink X2?
Estación Mlink X2 obično radi na standardnom napajanju 220 V AC, 50/60 Hz, i zahtijeva utičnicu s uzemljenjem te kapacitet za podnošenje vršne potrošnje veće od 2 kW, ovisno o aktiviranim grijačima. Nije kompatibilna s 110 V utičnicom bez odgovarajućeg transformatora. Preporučuje se korištenje stabilizatora napona radi zaštite upravljačke elektronike.
Koje je preventivno održavanje potrebno kako bi se osigurao vijek trajanja i preciznost stanice?
Preporučuje se redovito čišćenje linearnih vodilica i sustava kretanja kako bi se spriječilo nakupljanje prašine ili ostataka, provjera stanja mlaznica te godišnje podešavanje/održavanje temperaturnih senzora. Filtriranje zraka i vizualna provjera kabela i napojnih spojeva sprječavaju prijevremene kvarove. Ključno je koristiti samo originalne rezervne dijelove i poštovati raspored koji preporučuje proizvođač.
Koja tehnička ograničenja postoje u pogledu maksimalnih i minimalnih veličina BGA komponenti kojima može rukovati?
Estación Mlink X2 može rukovati širokim rasponom BGA komponenti, obično podržavajući kućišta od 5 mm x 5 mm do cijelih ploča od oko 400 mm x 400 mm. Međutim, točna granica ovisi o isporučenim mlaznicama te kapacitetu sustava pomicanja i stezanja. Rukovanje znatno manjim ili većim komponentama izvan tog raspona može zahtijevati posebne dodatke.
Je li Mlink X2 stanica s kamerom dostupna za kupnju?
Trenutno je Mlink X2 stanica za lemljenje s kamerom nije na zalihi. Možete zatražiti obavijest kako biste bili informirani kada ponovno bude dostupna.
Koje veličine PCB-a podržava Mlink X2 stanica?
Podržava PCB ploče od minimalne veličine 20×20 mm do maksimalne 410×370 mm, kompatibilno s bilo kojom veličinom BGA paketa.
Koje sustave kontrole temperature ima stanica?
Ima visokoprecizni senzor tipa K sa zatvorenom petljom i automatskom kompenzacijom, kojim upravlja PLC modul za točnu kontrolu unutar ±3 °C.
Ima li stanica sustav vizije za lemljenje?
Da, ima CCD sustav vizije koji omogućuje preciznu procjenu procesa BGA lemljenja i odlemljivanja.
Koje sigurnosne mjere nudi stanica?
Uključuje CE certifikat, hitno zaustavljanje, automatsku zaštitu od pregrijavanja i automatsko isključivanje u slučaju nezgode.
