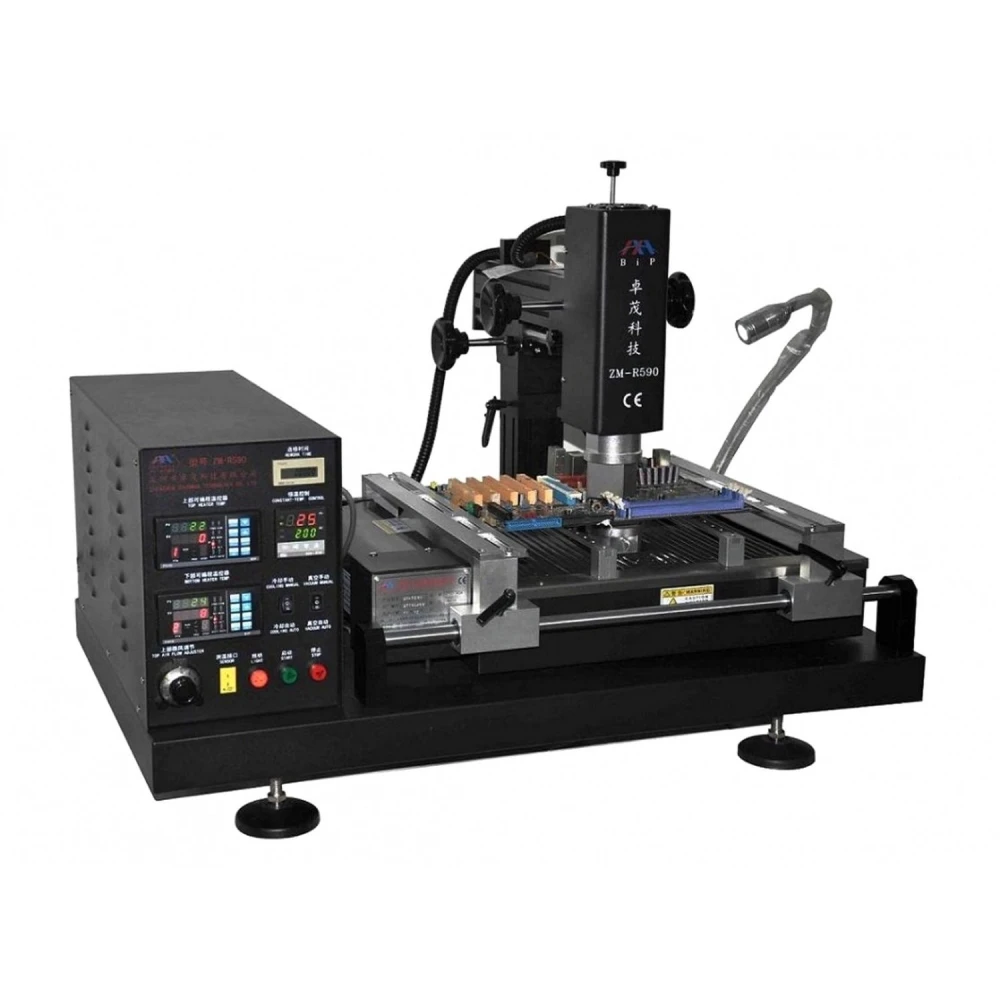

Zhuomao ZM-R590 stanica za lemljenje i BGA reballing visoke preciznosti

Zhuomao ZM-R590 stanica za lemljenje napredan je alat namijenjen profesionalcima u lemljenju i popravku elektroničkih uređaja. Ova se stanica ističe preciznošću i svestranošću, kombinirajući vrhunsku tehnologiju za optimalne rezultate u BGA reballingu i finom lemljenju.

Opremljena je linearnim kliznim sustavom koji omogućuje precizna podešavanja i brzo pozicioniranje po osima X, Y i Z, osiguravajući učinkovito i točno rukovanje. Njezin visoko precizan regulator temperature uključuje serijski priključak za PC i vanjski senzor, što omogućuje povezivanje s vlasničkim softverom za detaljnu i prilagođenu kontrolu.

Stanica ima tri neovisne zone grijanja: dva grijača vrućeg zraka i jednu infracrvenu (IR) zonu predgrijavanja, s kontrolom temperature unutar ±3 °C. Gornji grijač može se slobodno podešavati, dok se drugi može pomicati okomito. Osim toga, IR područje omogućuje podešavanje potrošnje energije kako bi se prilagodilo različitim potrebama lemljenja.

Među dodacima nudi različite mlaznice za vrući zrak koje se mogu okretati 360° i imaju magnete za jednostavnu ugradnju i zamjenu, uključujući i prilagođene opcije. Stanica koristi uvezeni visokoprecizni termopar tipa K s upravljanjem u zatvorenoj petlji i automatskim sustavom kompenzacije temperature.

Kako bi zaštitila PCB ploče tijekom procesa, stanica uključuje nosač u obliku V-utora s fleksibilnim dodatkom koji sprječava deformacije uzrokovane zagrijavanjem ili hlađenjem. Kompatibilna je s bilo kojom veličinom BGA pakiranja, od 20×20 mm do maksimalno 420×390 mm.

Učinkovitost se poboljšava snažnim ventilatorom s unakrsnim protokom koji brzo hladi PCB ploču. Osim toga, ugrađena je interna vakuumska pumpa i vanjska usisna olovka za brzo i precizno podizanje čipova. Po završetku procesa odlemljivanja i lemljenja, stanica emitira rana upozorenja radi veće sigurnosti i kontrole.

Ova oprema ima CE certifikat, uključuje tipku za hitno zaustavljanje i uređaj za automatsku zaštitu od isključivanja u slučaju abnormalnih nezgoda, kao i dvostruku zaštitu od pregrijavanja kako bi se osigurala sigurnost korisnika i opreme.

Glavne tehničke specifikacije

• Ukupna snaga: 4700W
• Gornji grijač: 800W
• Donji grijači: Drugi grijač 1200W, IR grijač 2700W
• Napajanje: AC220V±10%, 50/60Hz
• Dimenzije: 810×500×690 mm
• Pozicioniranje: V-utor s podesivim nosačem i vanjskim univerzalnim dodatkom
• Kontrola temperature: Senzor tipa K, zatvorena petlja, preciznost ±3°
• Kompatibilna veličina PCB-a: Od 20×20 mm do 420×390 mm
• Težina: 45 kg

Namjena i kompatibilnost

Zhuomao ZM-R590 stanica za lemljenje idealna je za elektroničke radionice koje zahtijevaju preciznost pri lemljenju i popravku BGA komponenti. Njezin dizajn omogućuje rad s velikim rasponom veličina ploča i pakiranja, olakšavajući zadatke BGA reballinga, odlemljivanja i lemljenja uz naprednu toplinsku kontrolu. Kompatibilna je s vlasničkim softverom za detaljnu kontrolu i prilagođava se potrebama profesionalaca koji traže učinkovitost i sigurnost u svojim procesima.

• Visoko precizna kontrola temperature sa senzorom tipa K i zatvorenom petljom
• Tri neovisne zone grijanja: dvije za vrući zrak i jedna infracrvena
• Brzo i precizno pozicioniranje po osima X, Y, Z s linearnim kliznim sustavom
• Podesivi V-nosač za zaštitu PCB ploča i prilagodbu različitim veličinama
• Snažan ventilator s unakrsnim protokom za brzo hlađenje
• Ugrađena vakuumska pumpa i vanjska usisna olovka za rukovanje čipovima
• 360° rotirajuće mlaznice za vrući zrak s jednostavnom magnetskom ugradnjom
• CE certifikat sa sustavom hitnog zaustavljanja i zaštitom od pregrijavanja
