Logički analizator 24MHz 8 kanala kompatibilan sa softverom Saleae USB Logic
Brend: satkit
12,38€
PDV uključen (Bez poreza: 9,90 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 11,88 € | -4% |
| 10+ | 10,93 € | -12% |
Ograničena zaliha
Standardna dostava
Pet, Svi 1 - Uto, Svi 5
Ekspresna dostava
Sri, Tra 29 - Čet, Tra 30
Povrat u roku od 30 dana
Besplatan povrat u roku od 30 dana
Sigurna transakcija
Share:
Besplatna dostava
Dostava od 4,99€
Jednostavan povrat
Pravo na povrat u roku od 30 dana
Sigurno plaćanje
100% sigurna naplata
Jamstvo kvalitete
Samo originalni proizvodi

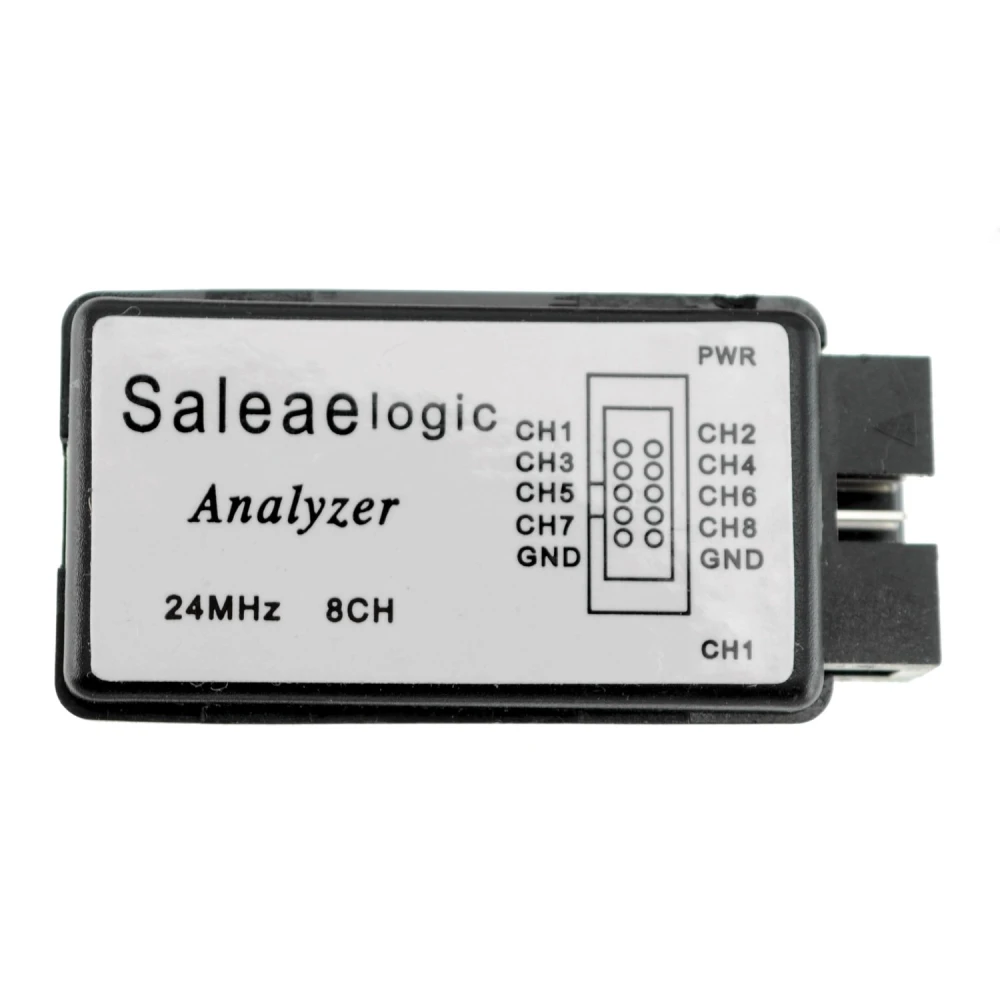

Logički analizator 24MHz 8 kanala kompatibilan sa Saleae je osnovni alat za profesionalce i entuzijaste elektronike koji trebaju precizno i brzo analizirati digitalne signale. Ovaj se uređaj povezuje putem USB-a i kompatibilan je sa softverom Saleae USB Logic, omogućujući snimanje i analizu više digitalnih protokola.
Glavne značajke:
- USB povezivanje za jednostavnu integraciju s PC-jem.
- 8 istodobnih kanala za snimanje više digitalnih signala.
- Maksimalna brzina uzorkovanja do 24MHz, ovisno o PC-ju i korištenju USB sabirnice.
- Kompatibilan s uobičajenim protokolima kao što su I2C, SPI, 1WIRE i Serijski.
- Radi s TTL razinama: niska razina od -0.5V do 0.8V i visoka razina od 2V do 5.25V.
- Mala težina od samo 22 grama, što olakšava prenošenje i rukovanje.
- Vremenska mjerenja na zaslonu za detaljnu analizu signala.
- Odabir vrste okidanja (trigger) po kanalu za preciznu kontrolu snimanja.
Tehničke specifikacije:
- Kanali: 8
- Maksimalna frekvencija uzorkovanja: 24MHz
- Kompatibilnost: Softver Saleae USB Logic
- Razine signala: TTL (-0.5V do 0.8V niska, 2V do 5.25V visoka)
- Težina: 22 grama

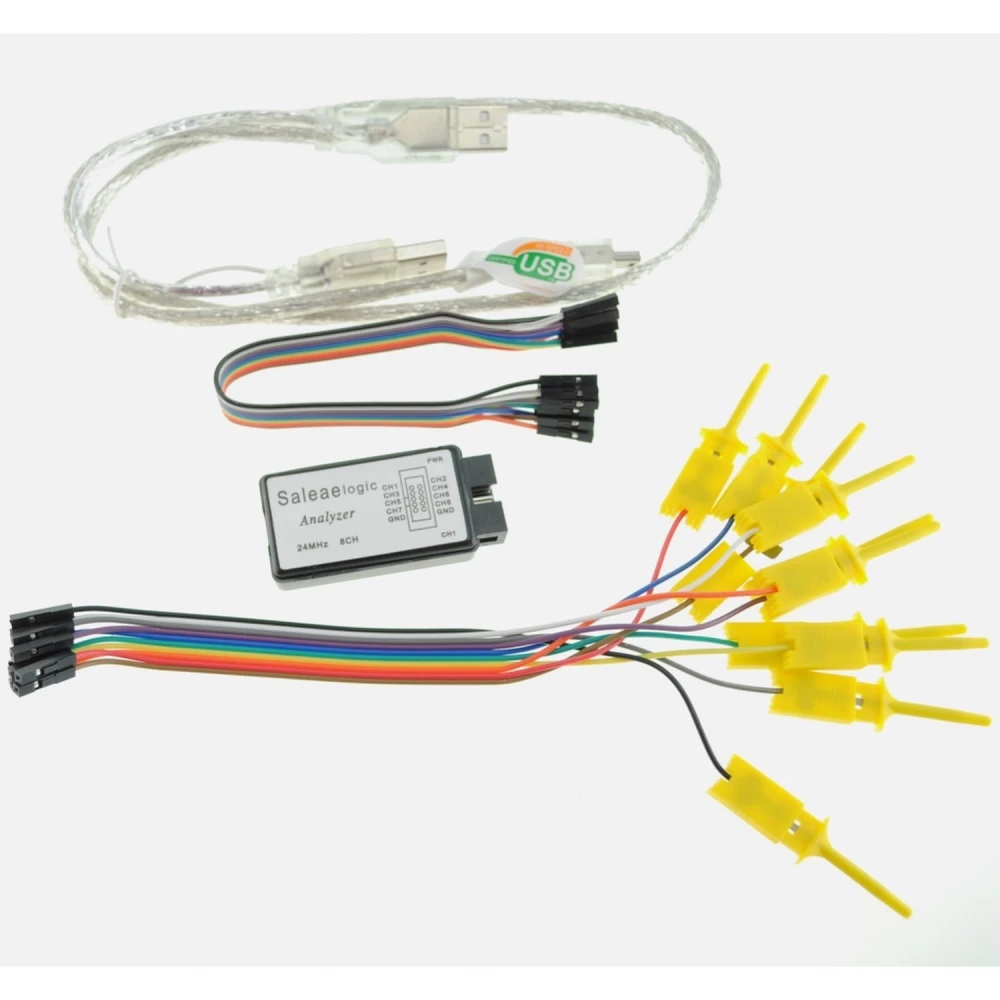

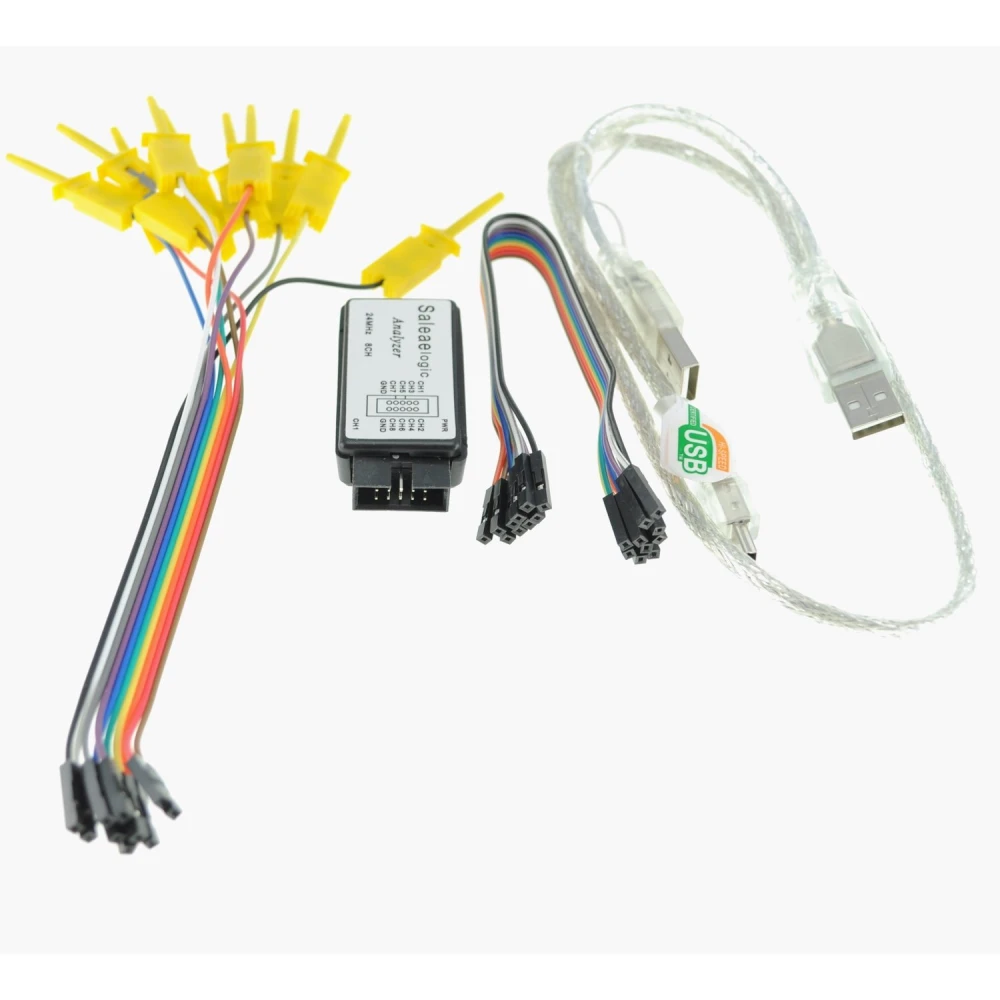

Sadržaj pakiranja:
- 1 x USB SALEAE logički analizator
- 1 x USB priključni kabel
- 1 x test klipse za povezivanje sa signalima
- 1 x DuPont kabel s 10 pinova
Tipične primjene: Ovaj analizator savršen je za dijagnostiku i razvoj elektroničkih projekata, posebno za analizu digitalnih komunikacijskih sabirnica, otklanjanje pogrešaka na mikrokontrolerima i provjeru komunikacijskih protokola kao što su I2C, SPI i serijski. Kompatibilnost sa softverom Saleae olakšava prikaz i analizu podataka u stvarnom vremenu.
Kompatibilnost: Kompatibilan je s bilo kojim PC-jem koji podržava USB povezivanje i softver Saleae USB Logic, dostupan za Windows, Mac i Linux.
- USB povezivanje za jednostavnu integraciju s PC-jem
- 8 istodobnih kanala za više digitalnih signala
- Maksimalna brzina uzorkovanja do 24MHz
- Kompatibilan s protokolima I2C, SPI, 1WIRE i Serijski
- Radi s TTL razinama: niska -0.5V do 0.8V, visoka 2V do 5.25V
- Mala težina od 22 grama za jednostavno prenošenje
- Vremenska mjerenja na zaslonu za detaljnu analizu
- Odabir okidanja (trigger) po kanalu za preciznu kontrolu
- Uključuje USB kabel, test klipse i DuPont kabel s 10 pinova
Pitanja i odgovori kupaca
Koje su točne dimenzije i masa analizatora te koji su dodaci uključeni u kutiju?
Logički analizator teži približno 22 g. Uključuje glavni modul, USB kabel za povezivanje s računalom, set test clipova i DuPont kabel s 10 pinova. Tipične dimenzije modula su oko 60 mm × 50 mm × 15 mm (provjeriti tehnički list radi potvrde, jer se mogu razlikovati zbog OEM proizvodnje).
Koje zahtjeve za operativni sustav i hardver treba za ispravan rad kompatibilnog Saleae softvera?
Kompatibilni softver Saleae Logic zahtijeva operativni sustav Windows (7 ili noviji), macOS (10.10 ili noviji) ili Linux (glibc >= 2.13). Preporučuje se najmanje 2 GB RAM-a, USB 2.0 ili noviji priključak i dvojezgreni procesor kako bi se osiguralo glatko i precizno snimanje pri visokim brzinama uzorkovanja. Mogu postojati manja ograničenja kompatibilnosti ovisno o točnoj verziji klonskog proizvoda i dostupnim driverima.
Kako trebam spojiti i konfigurirati analizator kako bih osigurao pouzdana mjerenja bez oštećenja krugova koje analiziram?
Analizator se mora povezati s digitalnim signalima kompatibilnima s TTL razinama: raspon od 0 do 5,25 V, pri čemu je niska razina od -0,5 do 0,8 V, a visoka od 2 do 5,25 V. Spojite test clipove na signale koje analizirate i u softveru odaberite kanale te postavite odgovarajuće trigger-e. Važno je ne prekoračiti podržane naponske razine i izbjegavati spajanje na signale s velikim strujnim prijelazima ili razinama koje nisu TTL kako biste spriječili oštećenje instrumenta i pogrešna očitanja.
Koja je vrsta jamstva, rezervnih dijelova ili podrške dostupna za ovaj model, s obzirom na to da je kompatibilan sa Saleae, ali nije original?
Budući da je riječ o kompatibilnom modelu (nije originalni Saleae), jamstvo u pravilu nudi isključivo distributer i obično pokriva tvorničke nedostatke od 3 do 12 mjeseci, ovisno o prodavaču. Ne postoji službena podrška Saleae ni pristup originalnim rezervnim dijelovima; popravak ovisi o distributeru ili samostalnom otklanjanju jednostavnih kvarova (zamjena kabela, manji lemni popravci). Softverska podrška ograničena je na korištenje s kompatibilnim verzijama, bez jamstva budućih nadogradnji.
S kojim je softverom kompatibilan logički analizator?
Logički analizator kompatibilan je sa softverom Saleae USB Logic, koji omogućuje snimanje i analizu digitalnih signala.
Koliko kanala ima logički analizator?
Ovaj logički analizator ima 8 kanala za istodobno snimanje digitalnih signala.
Koja je maksimalna frekvencija uzorkovanja?
Maksimalna frekvencija uzorkovanja je 24MHz, iako ovisi o PC-ju i korištenju USB sabirnice.
Koje protokole može analizirati ovaj uređaj?
Može analizirati digitalne protokole kao što su I2C, SPI, 1WIRE i Serijski.
Što uključuje paket pri kupnji analizatora?
Paket uključuje USB SALEAE analizator, USB priključni kabel, test klipse i DuPont kabel s 10 pinova.
