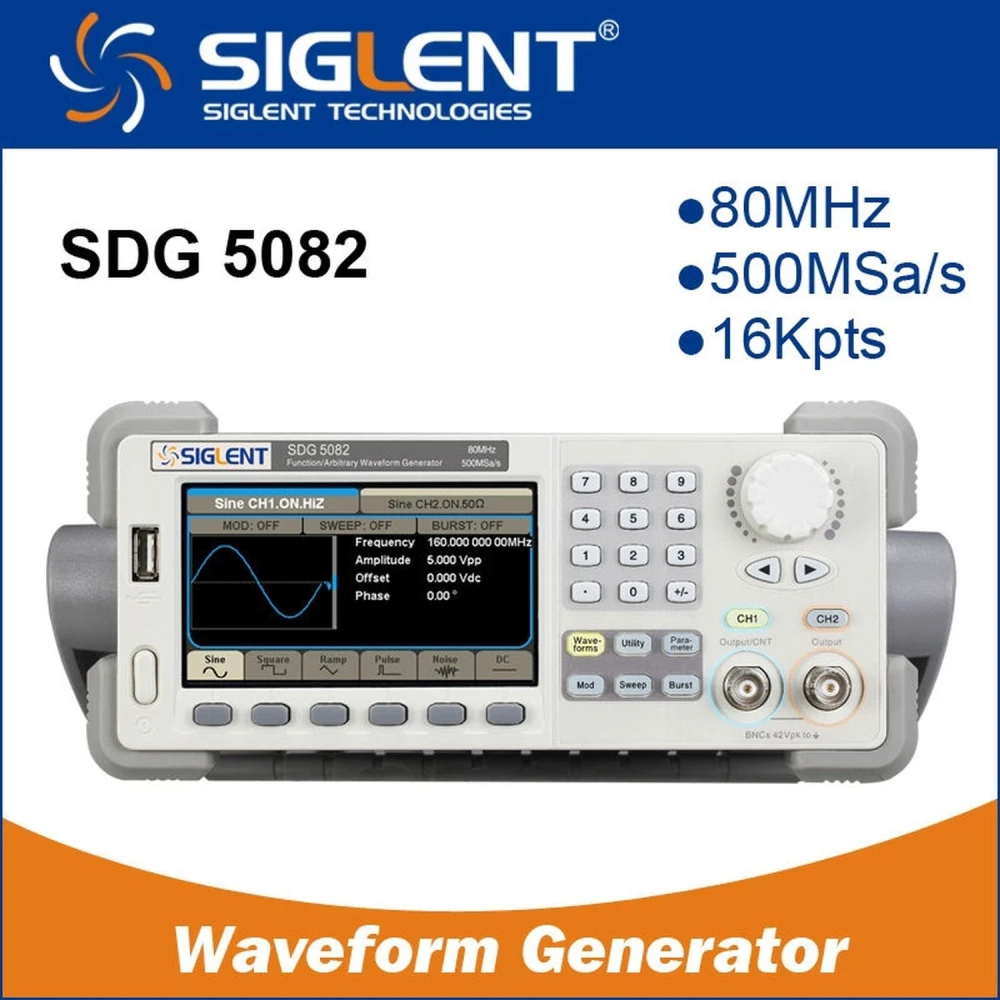

Siglent SDG5082 80MHz arbitrarni funkcijski generator s dvostrukim izlazom
Brend: Siglent
PDV uključen (Bez poreza: 410,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 492,00 € | -4% |
| 10+ | 481,75 € | -6% |
| 20+ | 461,25 € | -10% |
Opći opis:
Siglent SDG5082 80MHz arbitrarni funkcijski generator napredan je instrument dizajniran za generiranje elektroničkih signala s visokom preciznošću i svestranošću. Opremljen DDS tehnologijom, nudi dvostruki izlaz i podešavanje faze za optimalnu kontrolu generiranih signala.
Ključne značajke:
- Izlazna frekvencija do 160MHz s frekvencijom uzorkovanja od 500MSa/s.
- 14-bitna vertikalna rezolucija i duljina valnog oblika do 512K točaka za arbitrarne valne oblike.
- Stabilnost frekvencije od 2ppm i niska fazna šumovitost (-116dBc/Hz), što osigurava čiste i precizne signale.
- Široke modulacijske funkcije: AM, DSB-AM, FM, PM, FSK, PWM, sweep i pulse train.
- Interni brojač frekvencije visoke preciznosti do 200MHz.
- USB Device i USB Host sučelja za jednostavno povezivanje i daljinsko upravljanje, kompatibilno s digitalnim osciloskopima Siglent.
- 4.3-inčni TFT-LCD zaslon za jasan prikaz i jednostavno rukovanje.
- Kompaktne dimenzije (261x105x344 mm) i mala težina (2.8 kg) za jednostavnu integraciju u laboratorij.
Tehničke specifikacije:
- Dostupni valni oblici: sinusni, pravokutni, rampa, trokutasti, impulsni, šum i arbitrarni.
- Frekvencijski raspon za sinusni signal: 1µHz do 160MHz; za pravokutni: 1µHz do 30MHz; za rampu i trokutasti: 1µHz do 20MHz.
- Spektralna čistoća s harmonijskim komponentama nižim od -54dBc u DC-1MHz i ukupnim izobličenjem manjim od 0.2% u DC-20kHz.
- Vrijeme porasta/pada za pravokutni signal manje od 8ns.
- Amplituda podesiva između 1mVpp i 10Vpp (ovisno o frekvenciji i opterećenju).
- Zaštita od kratkog spoja i izolacija na BNC priključcima za sigurnost i trajnost.
Tipične primjene:
Ovaj generator idealan je za elektroničke laboratorije, razvoj i ispitivanje sklopova, simulaciju signala za komunikacijsku opremu te napredno tehničko obrazovanje. Njegova mogućnost generiranja arbitrarnih signala i složenih modulacija čini ga nezamjenjivim za inženjere i tehničare.
Kompatibilnost:
Kompatibilan je s digitalnim osciloskopima Siglent, što omogućuje integraciju i daljinsko upravljanje putem naredbi te olakšava analizu i podešavanja u stvarnom vremenu.
- DDS tehnologija s dvostrukim izlazom i podešavanjem faze
- Izlazna frekvencija do 160MHz i uzorkovanje od 500MSa/s
- 14-bitna vertikalna rezolucija i 512K točaka valnog oblika
- Modulacije AM, FM, PM, PWM, sweep i pulse train
- Interni brojač frekvencije visoke preciznosti do 200MHz
- USB Device i USB Host sučelja za daljinsko upravljanje
- 4.3-inčni TFT-LCD zaslon za jednostavno rukovanje
- Zaštita od kratkog spoja i izolirani BNC priključci
- Kompaktne dimenzije i mala težina za laboratorij
Pitanja i odgovori kupaca
Koje su glavne funkcije i prednosti generatora Siglent SDG5082 u odnosu na slične opcije na tržištu?
SDG5082 omogućuje generiranje arbitrarnog i standardnog valnog oblika (sinusni, kvadratni, rampa, trokutasti, impulsni, šum) s frekvencijama do 160 MHz za sinus i 80 MHz za ostale oblike. Koristi DDS tehnologiju, dvokanalni je i ima 14-bitnu vertikalnu rezoluciju, što poboljšava vjernost signala. U odnosu na konkurenciju, ističe se niskim faznim šumom (-116 dBc/Hz) i preciznim internim brojačem frekvencije do 200 MHz, što pogoduje pouzdanijim mjerenjima.
Koje su dimenzije, težina i elementi uključeni u kutiji ovog generatora funkcija?
Generator SDG5082 obično ima približne dimenzije 261 mm × 112 mm × 295 mm i težinu oko 3,6 kg. Tipičan sadržaj kutije uključuje generator, kabel za napajanje, USB kabel, korisnički priručnik i, u većini regija, dva BNC probna kabela. Preporučuje se potvrditi s dobavljačem ako su potrebni dodatni specifični dodaci.
Zahtijeva li uređaj neki poseban napon ili tip konektora za ispravan rad?
Radi s uobičajenim mrežnim naponom: 100–240 V AC, 50/60 Hz, sa standardnim IEC ulazom. Ne zahtijeva posebne transformatore i kompatibilan je s većinom globalnih električnih instalacija. Za sigurnu instalaciju treba koristiti certificirani kabel za napajanje kompatibilan s regijom.
Koja su operativna ograničenja i raspon preciznosti u pogledu generiranja frekvencije i rezolucije?
SDG5082 omogućuje generiranje sinusnih signala od 1 µHz do 160 MHz, kvadratnih do 80 MHz, te rampnih i trokutastih do 20 MHz. Rezolucija podešavanja frekvencije iznosi 1 µHz, a vertikalna rezolucija 14 bita. Preciznost frekvencije je ±2 ppm, uz stabilnost dovoljnu za napredne laboratorijske primjene.
Postoje li posebne preporuke za održavanje i kakvu postprodajnu podršku Siglent nudi za ovaj model?
Preporučuje se redovito čišćenje BNC izlaza, održavanje uređaja u suhom okruženju (<80% RH) i izbjegavanje dugotrajnog izlaganja prašini. Siglent nudi ograničeno jednogodišnje jamstvo, daljinsku tehničku podršku i dostupnost rezervnih dijelova poput osigurača ili kabela. Održavanje hardvera treba obavljati stručno osoblje kako se ne bi utjecalo na jamstvo.
Koja je maksimalna frekvencija koju može generirati Siglent SDG5082?
Siglent SDG5082 može generirati signale do 160MHz u sinusnom načinu.
Koje vrste valnih oblika može generirati ovaj generator?
Može generirati sinusni, pravokutni, rampa, trokutasti, impulsni, šum i arbitrarne valne oblike.
Može li se generator daljinski upravljati?
Da, ima USB Device i USB Host sučelja te podržava daljinsko upravljanje putem naredbi, posebno s digitalnim osciloskopima Siglent.
Koje modulacijske funkcije uključuje ovaj generator?
Uključuje AM, DSB-AM, FM, PM, FSK, PWM, sweep i pulse train modulacije.
Ima li generator zaštitu od oštećenja?
Da, ima zaštitu od kratkog spoja i izolirane BNC priključke za veću sigurnost.
