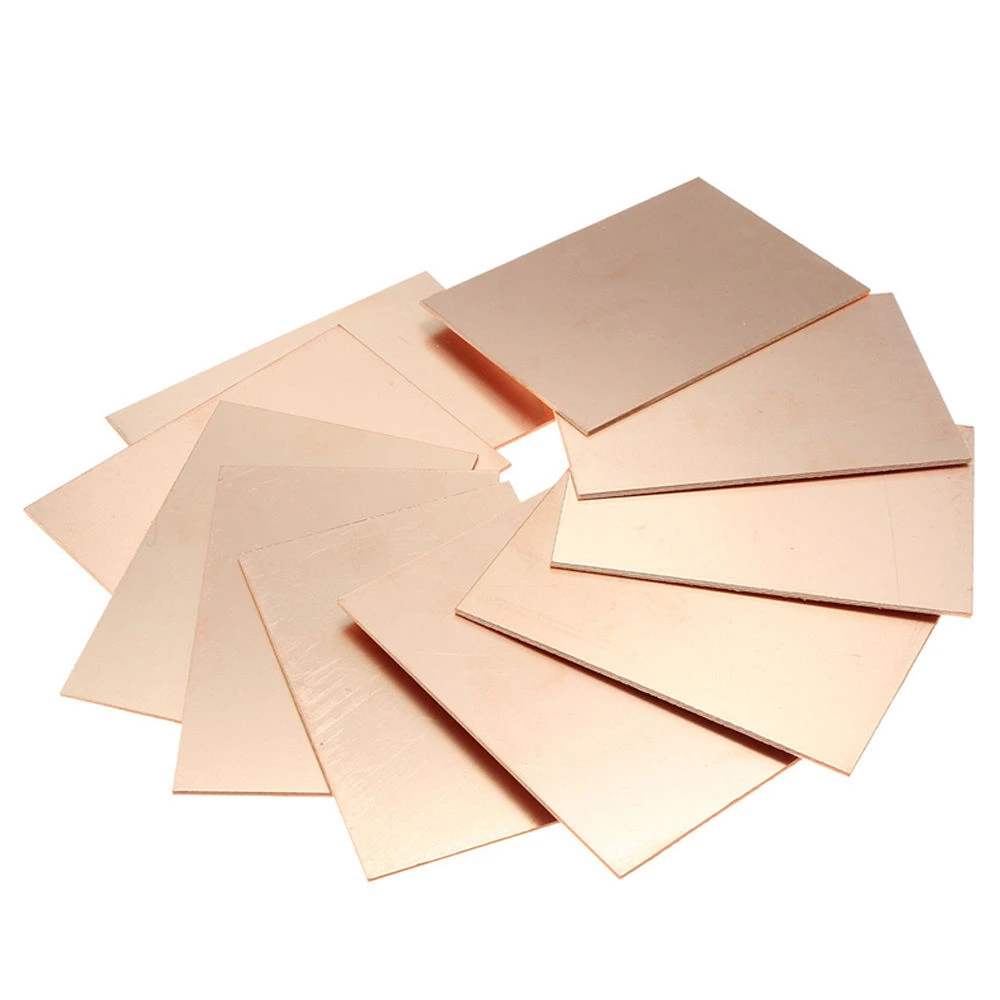

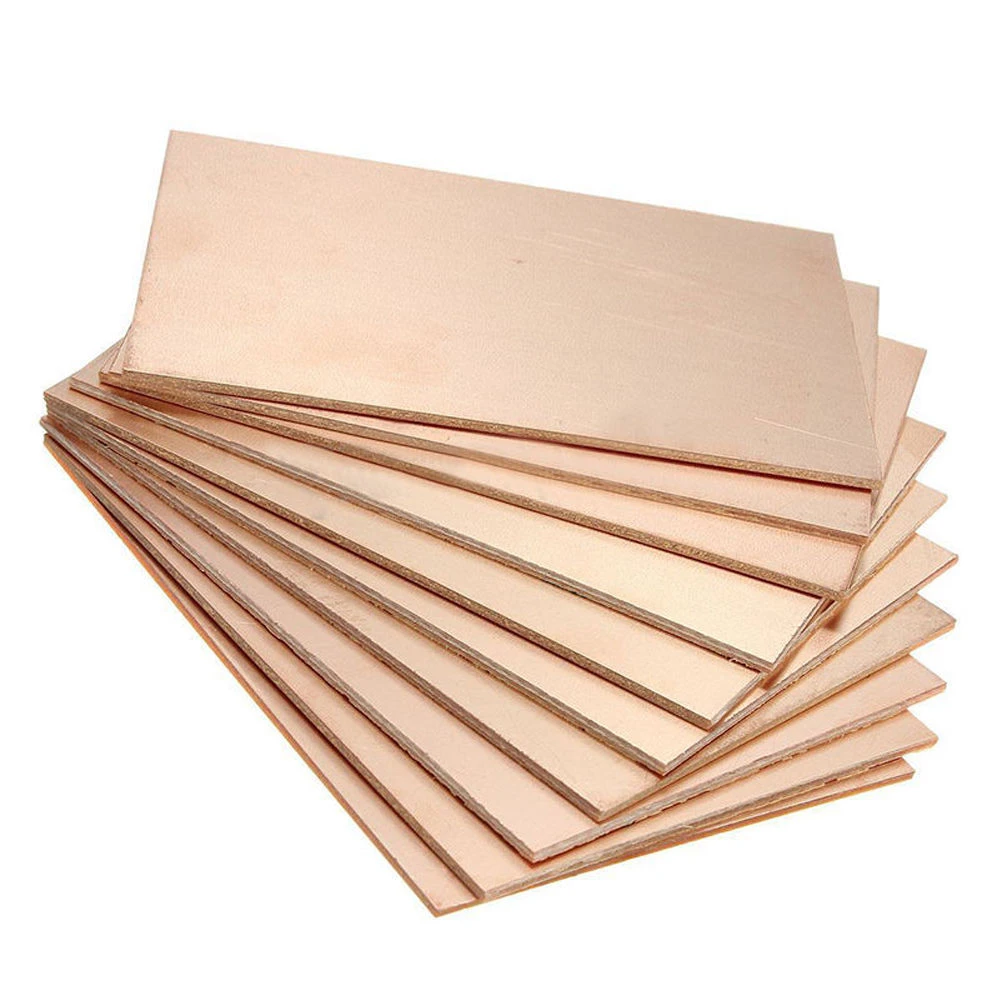

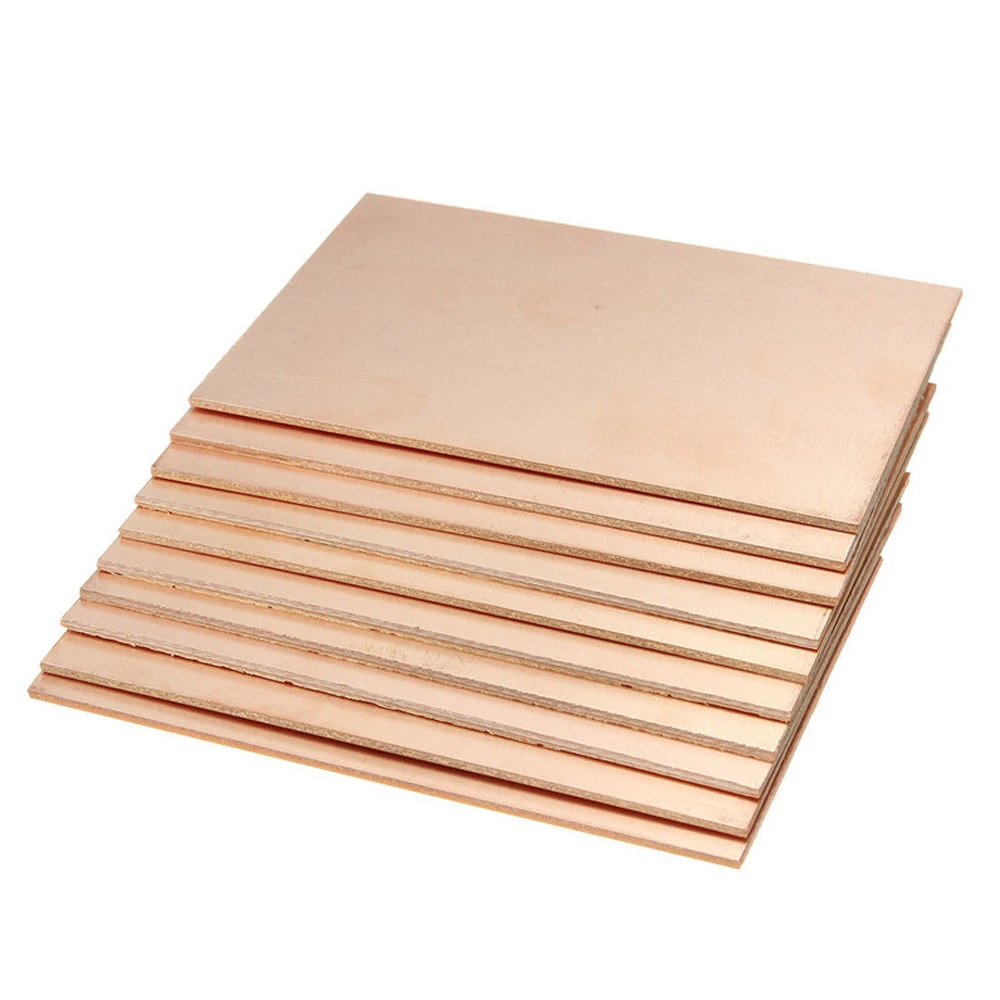

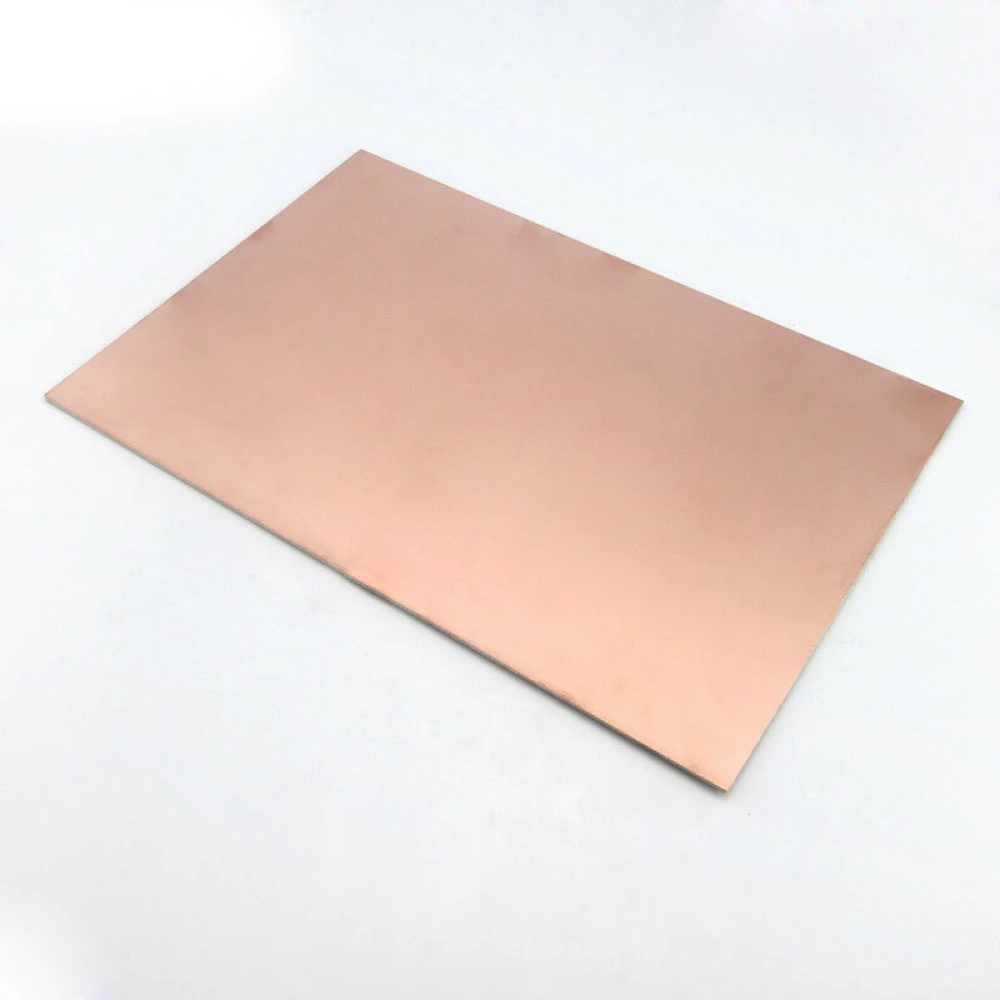

PCB ploča bakar 15x20cm jedna strana od FR4 stakloplastike za DIY projekte
Brend: satkit
2,75€
PDV uključen (Bez poreza: 2,20 €)
Ograničena zaliha
Standardna dostava
Uto, Svi 5 - Čet, Svi 7
Ekspresna dostava
Pet, Svi 1 - Pon, Svi 4
Povrat u roku od 30 dana
Besplatan povrat u roku od 30 dana
Sigurna transakcija
Share:
Besplatna dostava
Dostava od 4,99€
Jednostavan povrat
Pravo na povrat u roku od 30 dana
Sigurno plaćanje
100% sigurna naplata
Jamstvo kvalitete
Samo originalni proizvodi

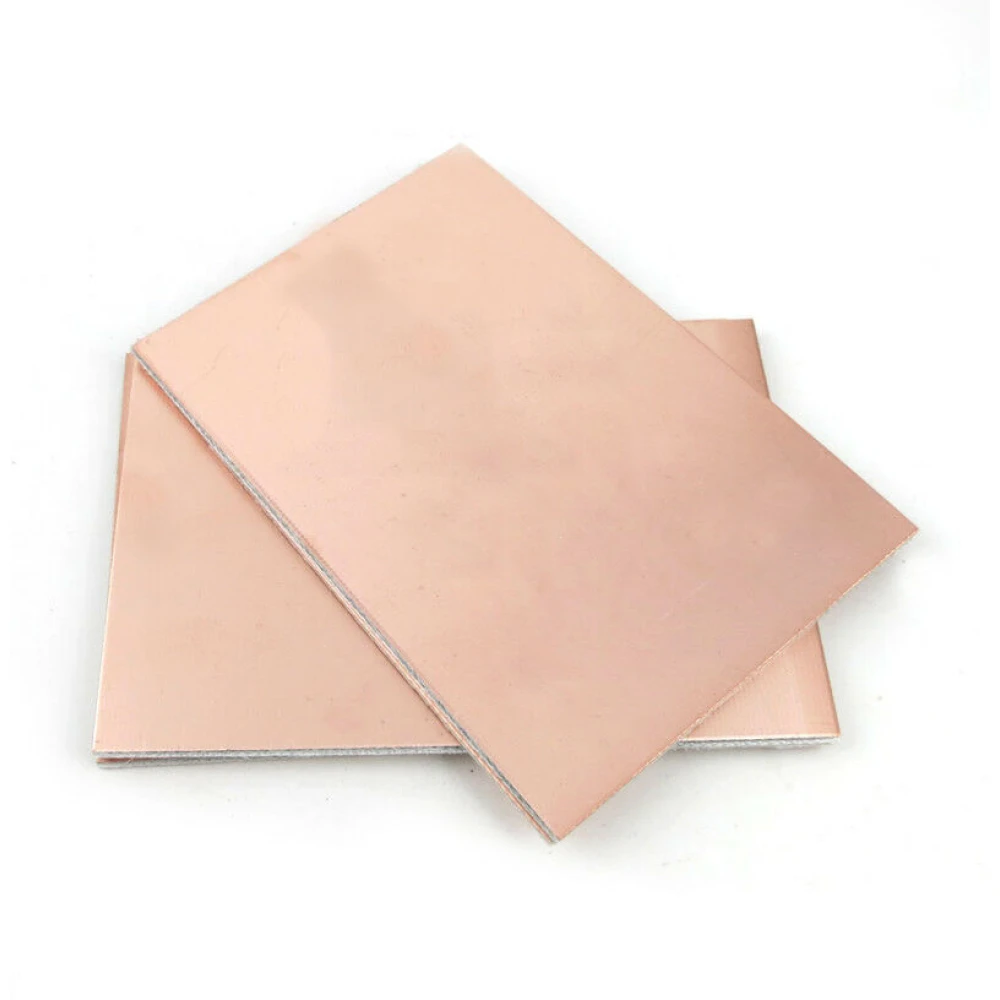

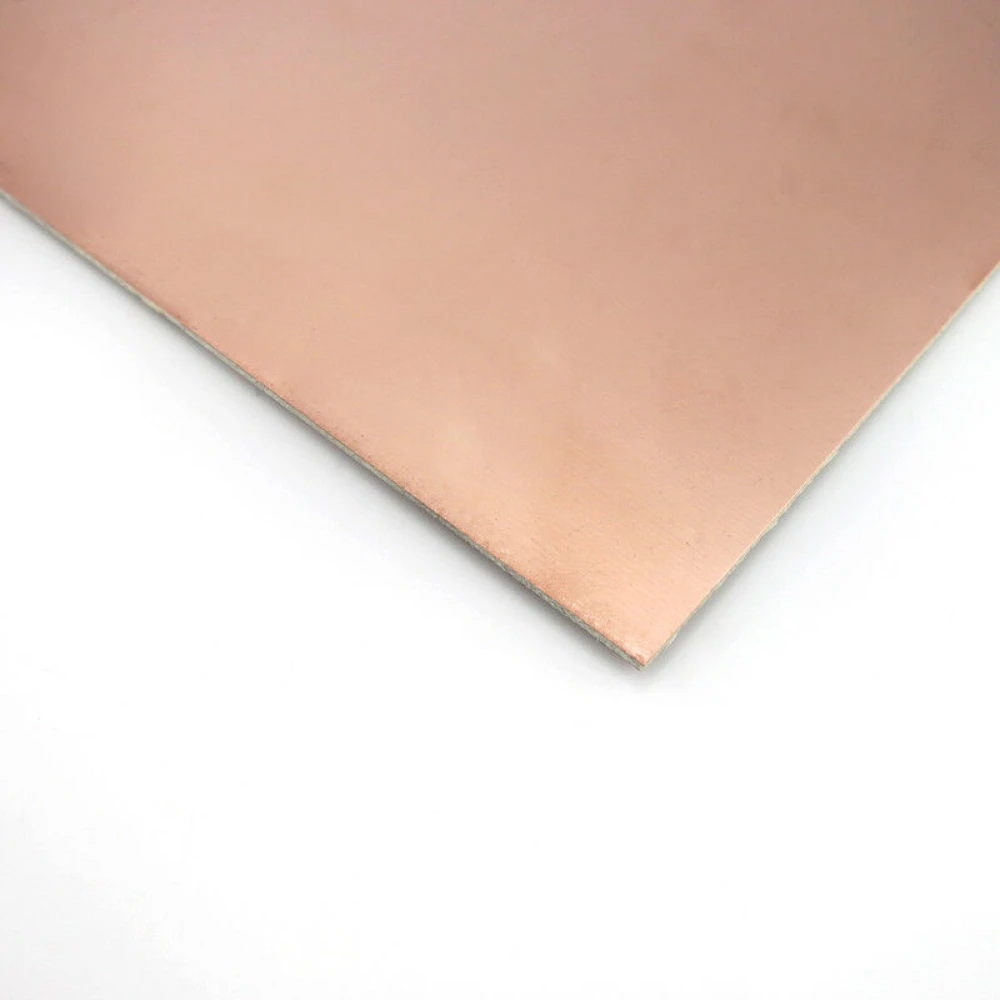

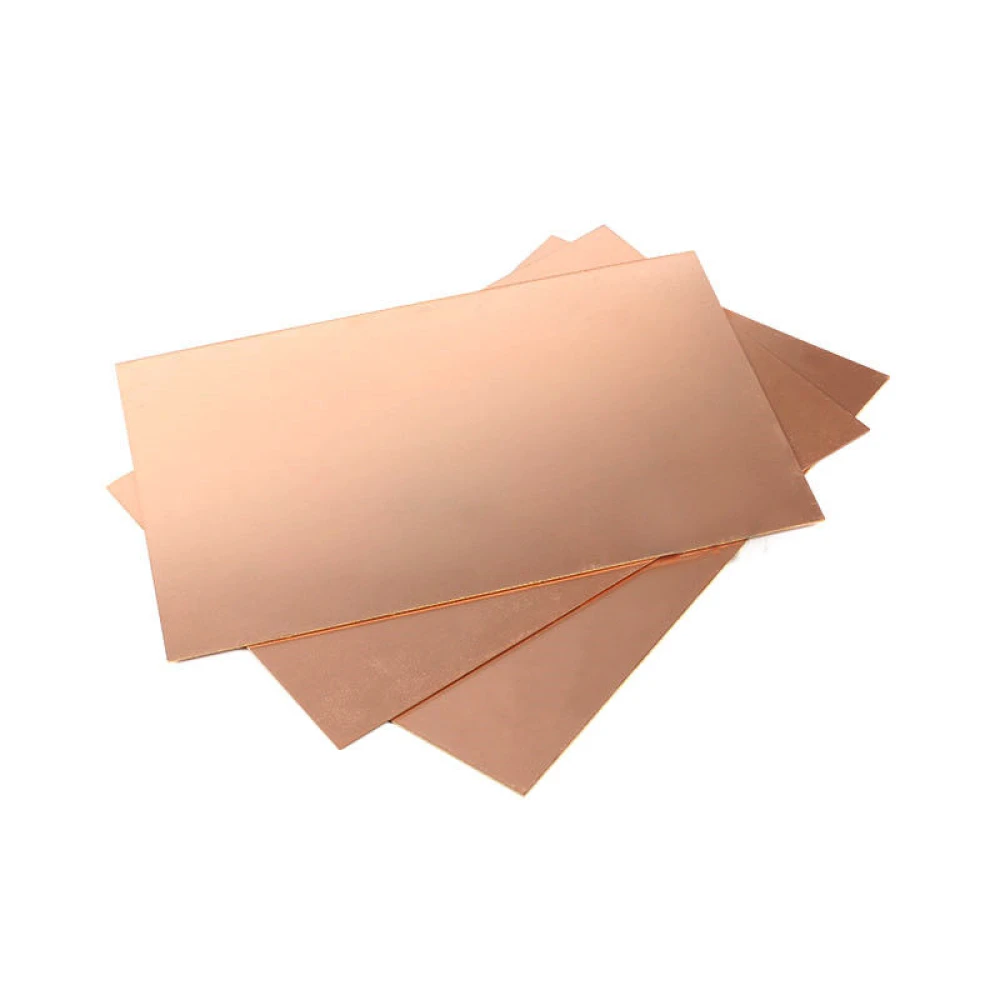

PCB ploča bakar 15x20cm jedna strana marke satkit je laminirana ploča izrađena od FR4 stakloplastike, posebno dizajnirana za izradu tiskanih pločica u DIY elektroničkim projektima. Ova jednostrana tiskana pločica ima bakreni sloj koji olakšava izradu sigurnih i trajnih električnih spojeva.
Glavne značajke:
- Materijal: FR4 stakloplastika, poznata po visokoj mehaničkoj i toplinskoj otpornosti.
- Veličina: 15 x 20 cm, idealna za projekte srednje veličine.

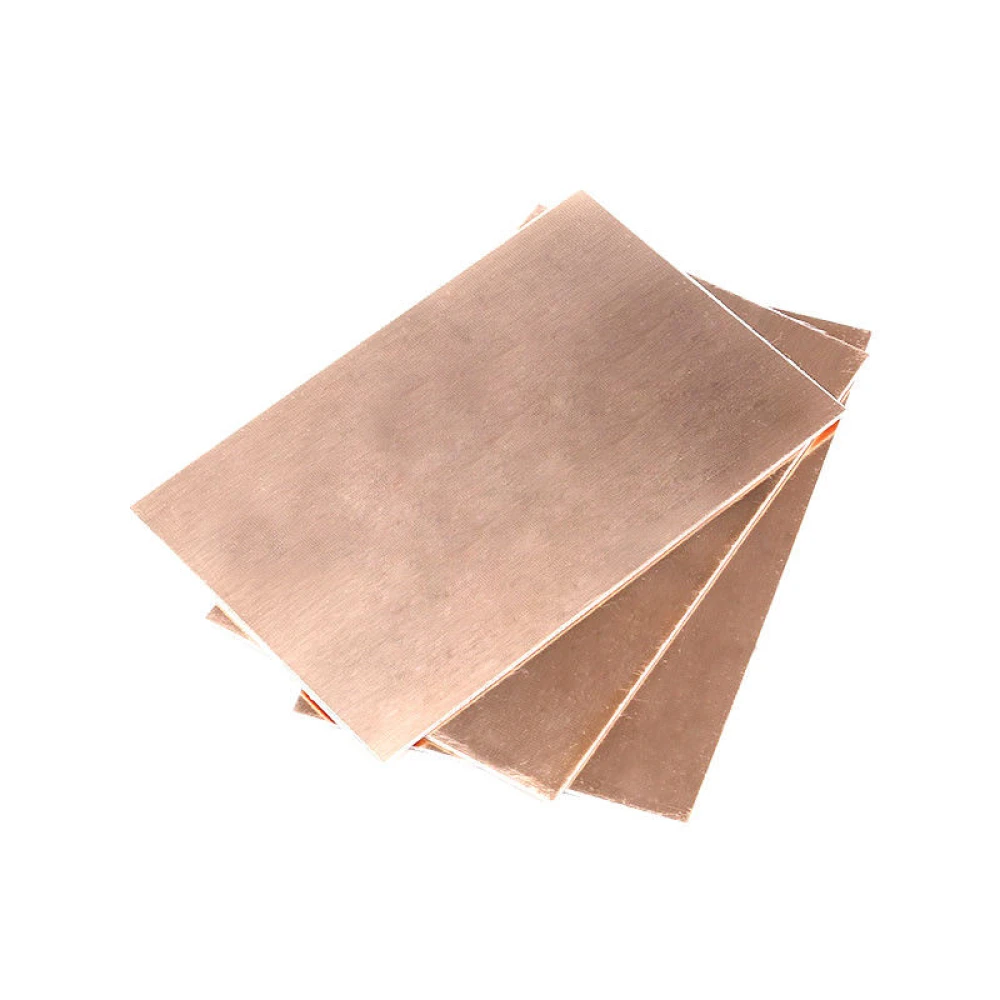

- Debljina: 1.5 mm, što osigurava krutost i stabilnost ploče.
- Slojevi: Jedan bakreni sloj, savršen za jednostavne i niskobudžetne sklopove.
- Završna obrada: Bakreni premaz za izvrsnu električnu vodljivost.
Namjena i primjena:
Ova PCB ploča idealna je za hobiste i profesionalce koji žele izraditi vlastite tiskane pločice za elektroničke projekte, prototipove ili popravke. Njezina veličina i karakteristike čine je prikladnom za elektroničke uređaje, obrazovne eksperimente i DIY razvoj.
Kompatibilnost:
Kompatibilna je s uobičajenim tehnikama jetkanja i lemljenja za PCB ploče. Može se koristiti sa standardnim elektroničkim komponentama za površinsku montažu ili montažu kroz rupe, pod uvjetom da je dizajniran za jednu stranu.
Sa satkitom dobivate pouzdan proizvod koji zadovoljava standarde kvalitete za DIY elektroniku. Iskoristite ovu PCB ploču bakar 15x20cm jedna strana za jednostavnu i preciznu izradu prilagođenih sklopova.
- Izdržljiv i otporan FR4 materijal od stakloplastike
- Dimenzije 15 x 20 cm za projekte srednje veličine
- Debljina 1.5 mm koja daje krutost ploči
- Jedan sloj s bakrenim premazom za vodljivost
- Idealno za DIY projekte i elektroničke prototipove
Pitanja i odgovori kupaca
Koje su prednosti odabira FR4 PCB ploče od stakloplastike s jednom bakrenom stranom u odnosu na druge opcije poput bakelita?
FR4 ploča od stakloplastike nudi bolju mehaničku otpornost, veću toplinsku toleranciju i manju apsorpciju vlage u usporedbi s bakelitom. To omogućuje veću pouzdanost u prototipovima i sklopovima izloženima umjereno zahtjevnim uvjetima. Ipak, bakelit može biti dovoljan za jeftinije sklopove i manje zahtjevne električne uvjete.
Koja je točna debljina bakra i FR4 materijala na ovoj ploči i kako to utječe na sposobnost provođenja struje?
Standardna debljina bakra na ovim pločama obično je 35 µm (1 oz/ft²), iako može varirati ovisno o seriji. FR4 je debljine 1,5 mm. Bakar od 35 µm omogućuje provođenje struja do 2–3 A po širokoj vodilici bez pregrijavanja, pod uvjetom da to podržava dizajn vodova. Za veće struje ili odvođenje topline potrebna je detaljna analiza.
Može li se ploča lako rezati i bušiti kako bi se prilagodila projektima različitih veličina i oblika?
Da, ploča se može rezati ručnom pilom ili rotacijskim alatom te bušiti svrdlima od karbida za FR4. Potrebno je koristiti zaštitu za disanje, jer je prašina od stakloplastike iritantna. Dimenzije 15 cm x 20 cm imaju toleranciju približno ±0,5 mm.
Primjenjuje li se neka sigurnosna norma ili klasifikacija za ovu vrstu PCB materijala?
FR4 materijal koji se koristi u PCB-ovima obično zadovoljava UL94-V0 norme otpornosti na plamen, što znači da se sam gasi nakon uklanjanja izvora požara. Ipak, potrebno je potvrditi s proizvođačem ima li ova konkretna ploča UL certifikat. Nije prikladna za primjene visokog napona ili temperature iznad 130°C.
Koje se prakse preporučuju za produljenje vijeka trajanja ploče i sprječavanje oksidacije izloženog bakra prije kalajisanja?
Preporučuje se rukovati pločom u rukavicama kako bi se izbjegli otisci, čuvati je na suhom mjestu i dalje od korozivnih sredstava. Ako se neće odmah koristiti, tanak sloj fluxa ili zaštitnog laka na bakru može smanjiti oksidaciju. Provođenje kalajisanja ili lemljenja ubrzo nakon jetkanja osigurava bolje prianjanje.
Od kojeg je materijala izrađena ova PCB ploča?
Ploča je izrađena od FR4 stakloplastike, poznate po svojoj otpornosti i trajnosti.
Koja je veličina i debljina ploče?
Ploča je dimenzija 15 x 20 cm i debljine 1.5 mm.
Je li ploča jednostrana ili dvostrana?

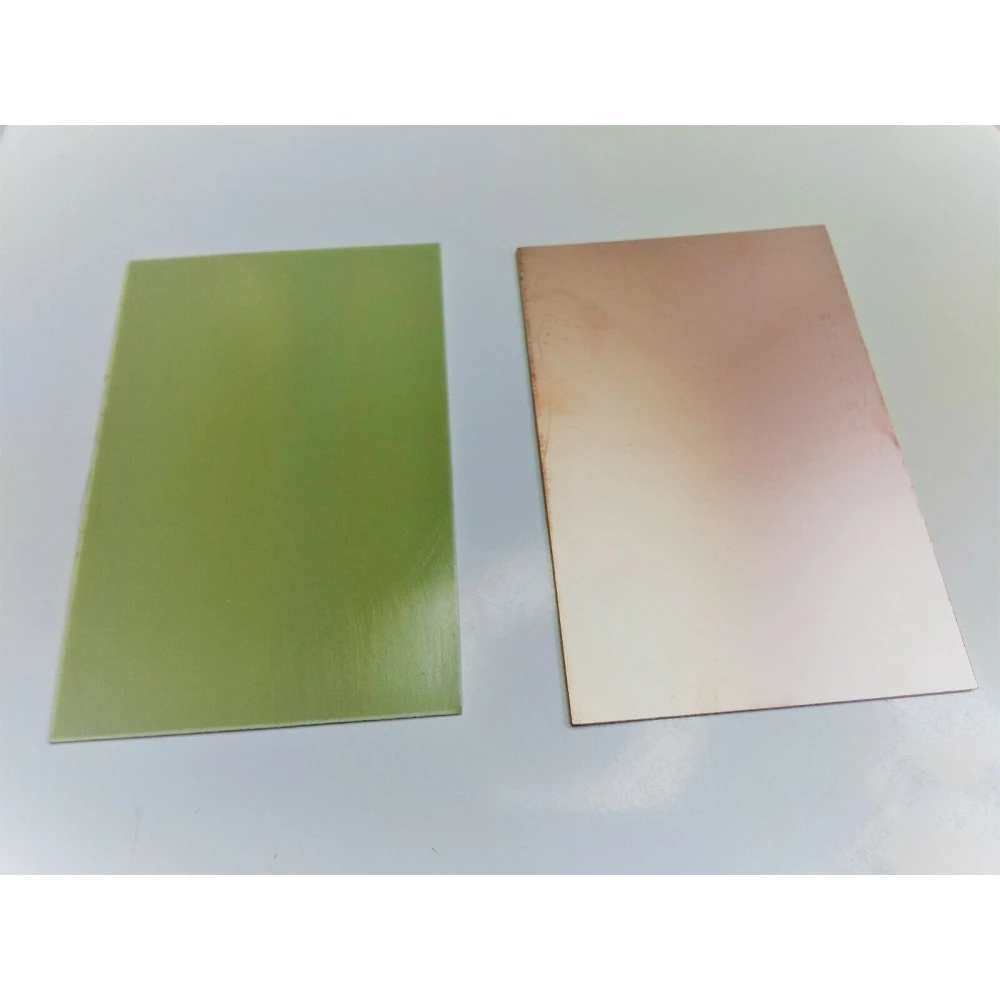

To je jednostrana tiskana pločica s bakrenim premazom.
Za kakve je projekte ova ploča prikladna?
Idealna je za DIY projekte, prototipove i elektroničke popravke koji zahtijevaju jednostranu ploču.
Je li kompatibilna s uobičajenim tehnikama jetkanja i lemljenja?
Da, kompatibilna je sa standardnim tehnikama jetkanja i lemljenja za PCB ploče.
