PCB zaštitna ploča 3S 60A za litijsku bateriju – poboljšana verzija
Brend: satkit
3,75€
PDV uključen (Bez poreza: 3,00 €)
Na zalihi - Šalje se odmah
Standardna dostava
Sri, Svi 6 - Pet, Svi 8
Ekspresna dostava
Pon, Svi 4 - Uto, Svi 5
Povrat u roku od 30 dana
Besplatan povrat u roku od 30 dana
Sigurna transakcija
Share:
Besplatna dostava
Dostava od 4,99€
Jednostavan povrat
Pravo na povrat u roku od 30 dana
Sigurno plaćanje
100% sigurna naplata
Jamstvo kvalitete
Samo originalni proizvodi

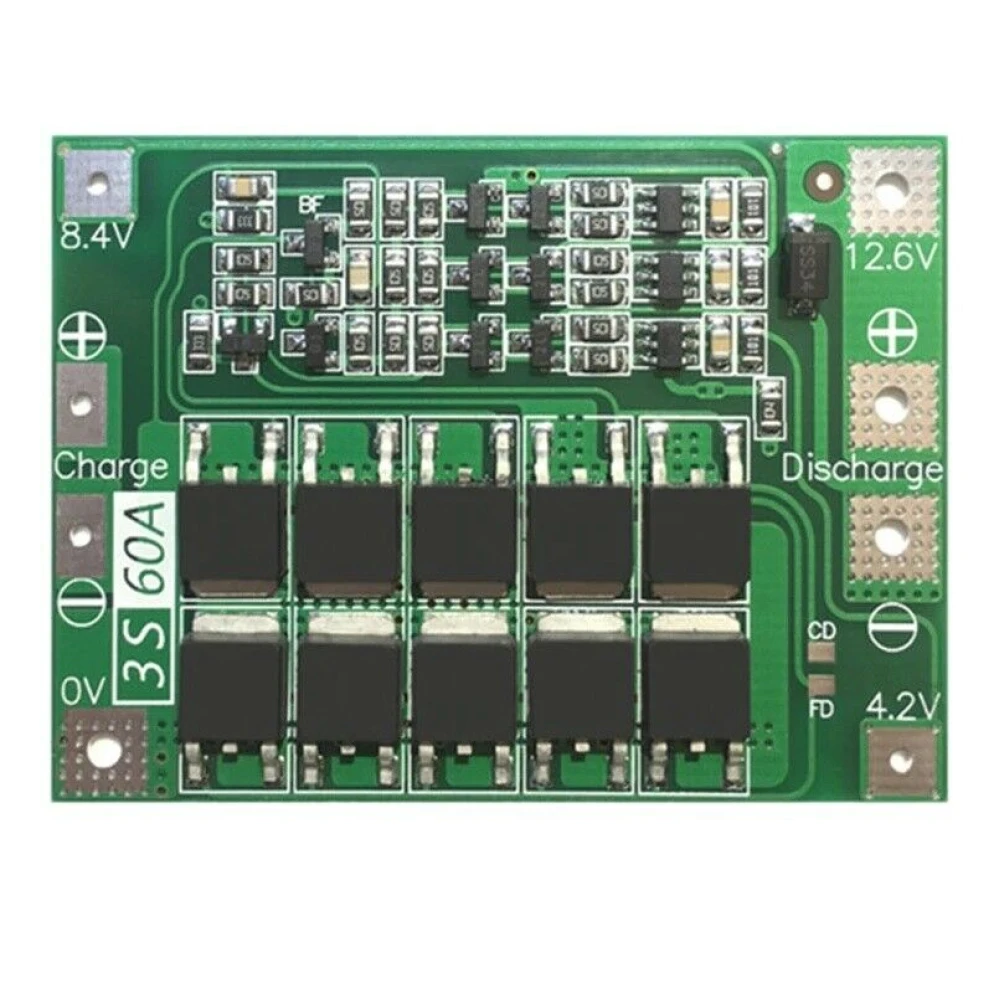

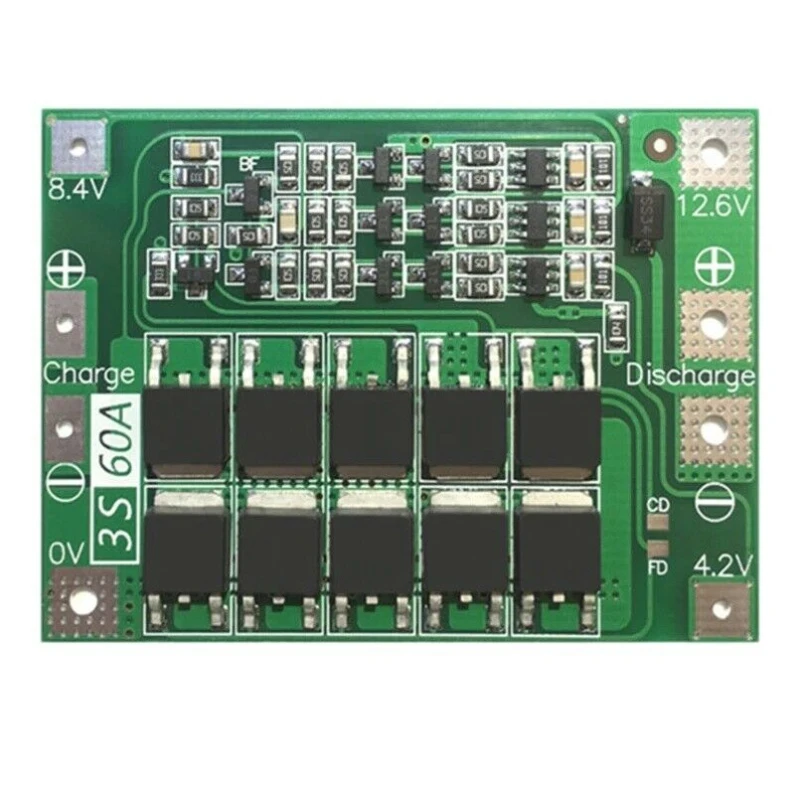

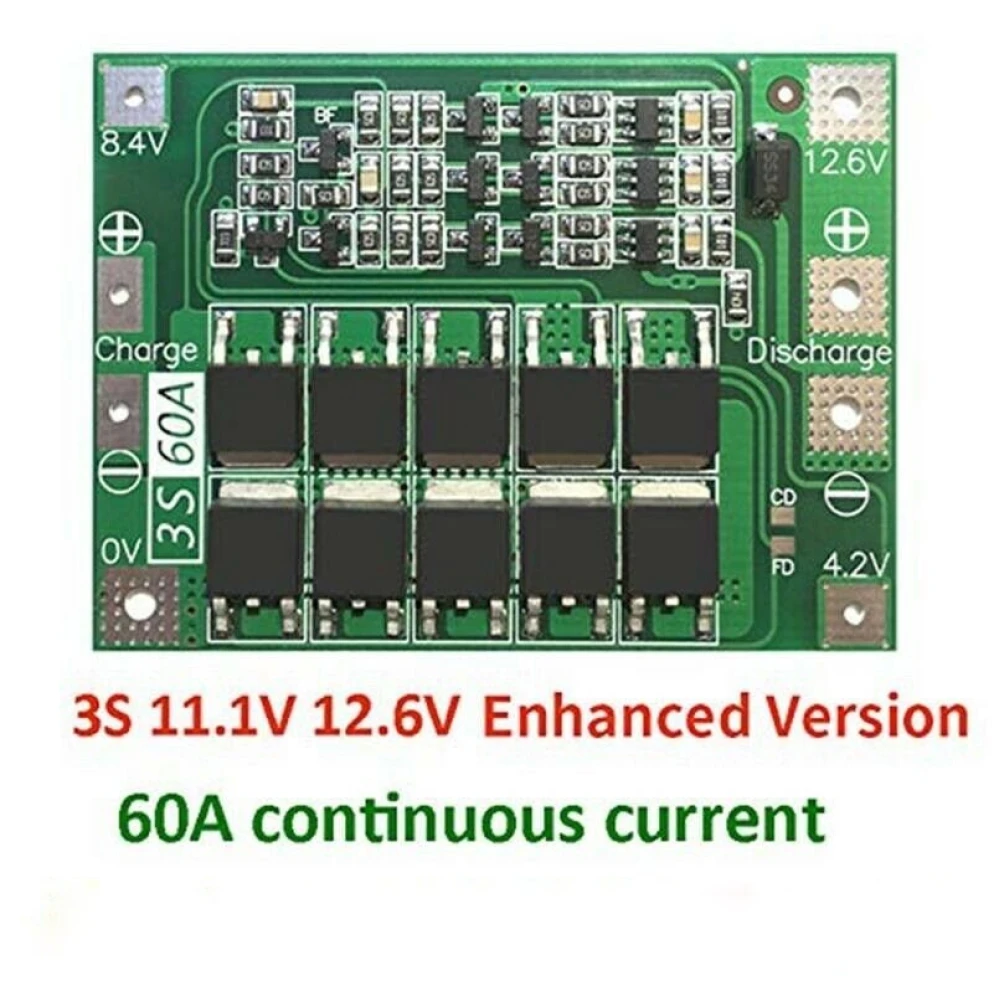

PCB zaštitna ploča 3S 60A za litijsku bateriju - Poboljšana verzija
Ova PCB zaštitna ploča posebno je dizajnirana za litijske baterije konfigurirane u 3S, uz maksimalnu kontinuiranu struju pražnjenja od 60A. Idealna je za zaštitu litijskih baterija tipa 18650, 26650 i litij-polimernih baterija, osiguravajući siguran i učinkovit rad.
Glavne značajke
- Nazivni napon: 3,7V po ćeliji s maksimalnim naponom punjenja od 4,2V.
- Ukupni napon punjenja: Između 12,6V i 13,6V za 3 ćelije u seriji.
- Kontinuirana struja pražnjenja: Do 60A, uz preporuku smanjenja struje ako je hlađenje nedovoljno.
- Materijal: Visokokvalitetni PCB, zelene boje.
- Dimenzije: 41 x 55 x 3.4 mm, kompaktno za jednostavnu integraciju.
Tehničke specifikacije
- Kompatibilno s baterijama snage 15C-20C (najmanje tri baterije) ili 10C-15C (najmanje šest baterija) za uspješno pokretanje.

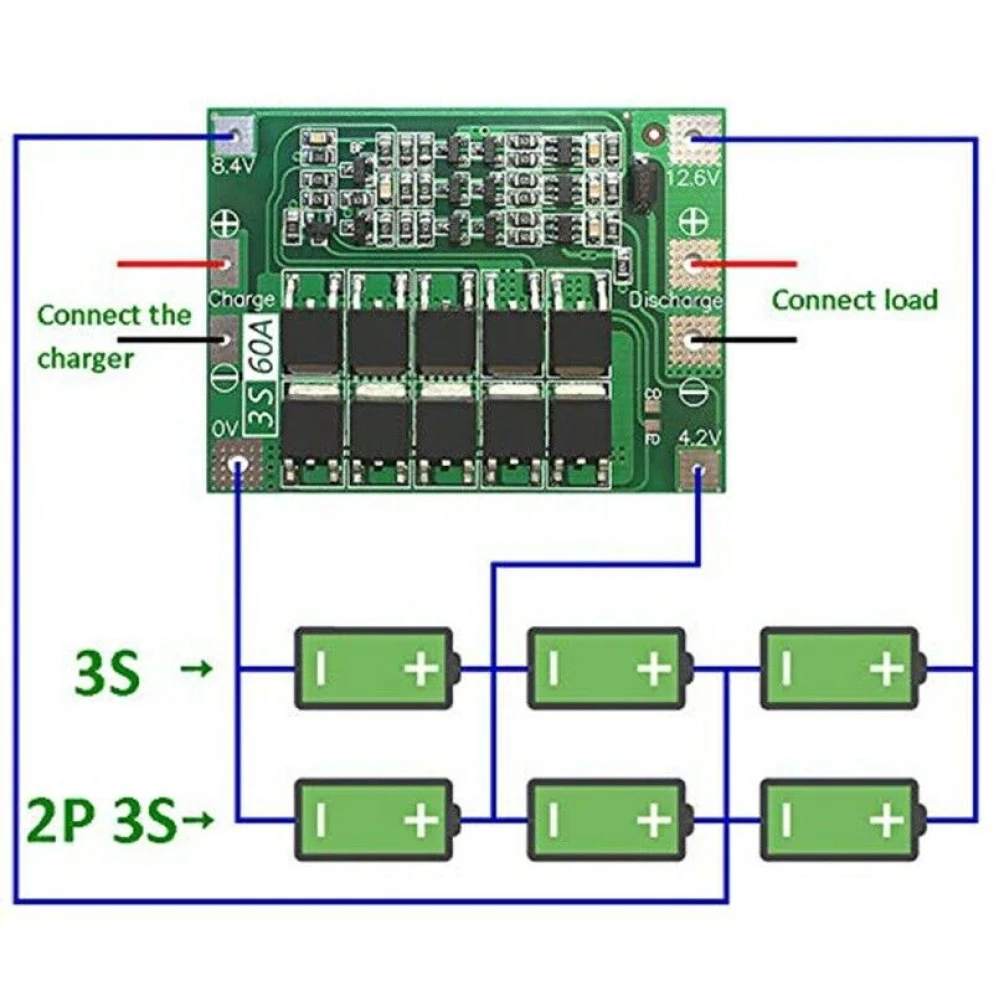

- Potrebno je strogo slijediti shemu ožičenja: 0V, 4,2V, 8,4V, 12,6V, 16,8V kako bi se izbjegli kratki spojevi.
- Preporučuje se spajanje nepolarnog kondenzatora (10uF-100uF, napon veći od 25V) između pozitivnog i negativnog priključka motora kako bi se spriječili povratni vršni udari tijekom punjenja.
- Za konfiguracije od četiri grupe baterija u seriji, provjerite je li napon svake grupe jednak; ako nije, napunite svaku bateriju zasebno prije korištenja u seriji.
Tipične primjene
Ova ploča idealna je za zaštitu litijskih baterija u primjenama s velikom strujom kao što su električna vozila, električni alati, sustavi za pohranu energije i drugi uređaji koji zahtijevaju pouzdanu zaštitu za 3S baterije.
Kompatibilnost
Kompatibilna s litijskim baterijama tipa 18650, 26650 i litij-polimernim baterijama konfiguriranim u 3S (tri ćelije u seriji). Nije kompatibilna s konfiguracijama različitim od 3S.
Sadržaj pakiranja
- 1 x PCB zaštitna ploča 3S 60A poboljšana verzija za litijsku bateriju.
- Poboljšana verzija za zaštitu 3S litijskih baterija
- Maksimalna kontinuirana struja pražnjenja 60A
- Kompatibilna s baterijama 18650, 26650 i litij-polimernim baterijama
- Nazivni napon 3,7V po ćeliji, ukupno punjenje 12,6V - 13,6V
- Kompaktne dimenzije 41x55x3.4mm za jednostavnu integraciju
Pitanja i odgovori kupaca
Koje su dimenzije i težina pločice i što točno uključuje kutija?
Pločica mjeri 41 mm x 55 mm x 3.4 mm. Tipična težina kreće se između 8 i 12 g, ovisno o proizvođaču. Kutija uključuje jednu jedinicu PCB pločice 3S 60A poboljšane verzije, bez kabela i dodatne opreme.
Je li potrebno neko posebno pravilo za ugradnju ili lemljenje pločice na 3S baterijski paket?
Da, potrebno je zalemiti priključke poštujući shemu spajanja: 0V, 4.2V, 8.4V i 12.6V te izbjegavati slučajne kratke spojeve. Za optimalan start preporučuju se baterije minimalne snage 15C–20C (tri komada) ili 10C–15C (šest komada paralelno). Nepolarni kondenzator 25 V/10–100 μF na izlazu može biti preporučljiv za povratne prenapone.
Koju maksimalnu struju pražnjenja i punjenja podnosi pločica i koji su njezini toplinski ili sigurnosni limiti?
Pločica podnosi maksimalnu kontinuiranu struju pražnjenja od 60 A za sustave s odgovarajućim hlađenjem. Bez dovoljne ventilacije može se pregrijati, pa se preporučuje ne prelaziti 40–45 A kontinuirano u zatvorenim prostorima. Siguran radni raspon je od 0 do 60 °C. Prekoračenje tih granica može aktivirati toplinsku zaštitu ili skratiti vijek trajanja.
S kojim je vrstama baterija kompatibilna ova zaštitna ploča?
Kompatibilna je s 3S litijskim baterijama, uključujući modele 18650, 26650 i litij-polimerne baterije.
Koja je maksimalna struja koju ova ploča podnosi?
Ploča podnosi maksimalnu kontinuiranu struju pražnjenja od 60A, iako se preporučuje smanjenje ako hlađenje nije dovoljno.
Mogu li koristiti ovu ploču za baterije s više od 3 ćelije u seriji?
Ne, ova ploča je posebno dizajnirana za konfiguracije od 3 ćelije u seriji (3S). Za više ćelija potreban je drugi tip ploče.
Koje mjere opreza trebam poduzeti pri ugradnji ove ploče?
Potrebno je slijediti ispravnu shemu ožičenja i izbjegavati kratke spojeve. Također se preporučuje spajanje nepolarnog kondenzatora kako bi se spriječili povratni vršni udari tijekom punjenja.
Dolazi li uz ploču neki dodatni pribor?
Pakiranje uključuje samo 1 x PCB zaštitnu ploču 3S 60A poboljšanu verziju za litijsku bateriju.
