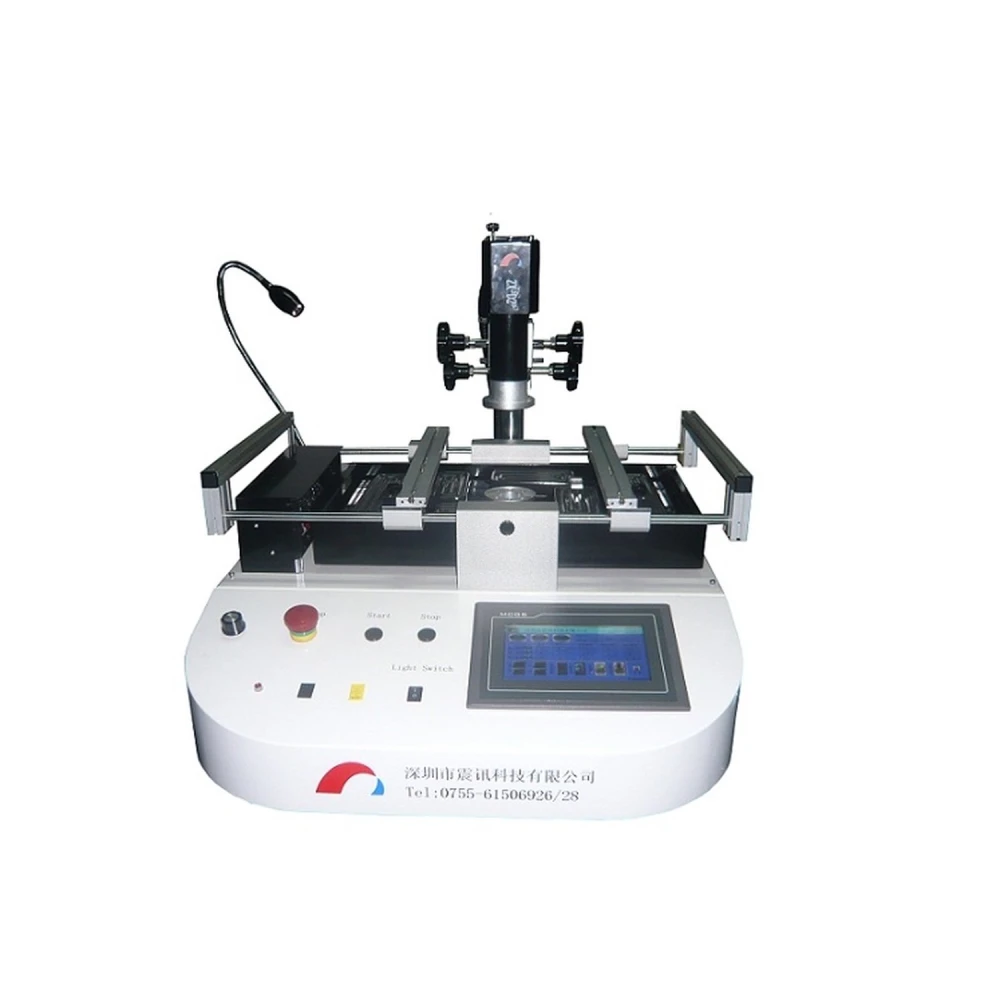

Zhenxun ZX-D2 reballing stanica za profesionalno BGA lemljenje
Brend: ZHENXUN
PDV uključen (Bez poreza: 1.450,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 1.740,00 € | -4% |
| 10+ | 1.703,75 € | -6% |
| 20+ | 1.631,25 € | -10% |
Zhenxun ZX-D2 reballing stanica je profesionalni alat dizajniran za reballing i popravak BGA komponenti na tiskanim pločicama (PCB). Ova stanica ističe se naprednim sustavom kontrole temperature i robusnim dizajnom, koji osigurava preciznost i stabilnost tijekom procesa lemljenja.
Glavne značajke:
- Korisničko sučelje s PLC-om koje prikazuje stvarnu temperaturu triju zona i omogućuje izvoz temperaturnih profila.
- Tri neovisne temperaturne zone: gornji i donji grijač s vrućim zrakom te zona predgrijavanja infracrvenim grijanjem.
- Kontrola temperature u 9 uzlaznih i silaznih segmenata, s mogućnošću pohrane do 40 temperaturnih profila.
- Neovisan PID sustav za svaku zonu, što osigurava stabilniju i precizniju kontrolu procesa zagrijavanja.
- Nosač u donjoj i infracrvenoj zoni grijanja kako bi se spriječila deformacija zone lemljenja.
- Ventilator za hlađenje nakon lemljenja kako bi se osigurao optimalan završni rezultat na PCB ploči.
- Zaštita lozinkom za parametre temperaturnog profila, što jamči sigurnost i kontrolu.
- Uključuje različite mlaznice za vrući zrak u više veličina, uz mogućnost prilagodbe prema specifičnim zahtjevima.
- Ugrađena vakuumska pumpa, čime se eliminira potreba za vanjskim izvorima plina.
Tehničke specifikacije:
- Najveća veličina PCB-a: 500 × 300 mm
- Debljina PCB-a: 0.1 do 5 mm
- Kontrola temperature: Termopar tipa K s PID kontrolom u zatvorenoj petlji
- Način pozicioniranja PCB-a: Vanjski
- Donje predgrijavanje: Infracrveno 2400W
- Glavni grijači (gornji i donji): Vrući zrak 800W + 800W
- Napajanje: Jednofazno 220V, 50/60Hz, 4.0KVA
- Dimenzije: 650 × 700 × 550 mm
- Približna težina: 47 kg
Tipične primjene:
Ova stanica idealna je za tehničare i profesionalce koji rade na popravku i održavanju elektroničkih ploča s BGA komponentama. Njezina mogućnost precizne kontrole temperature u više zona čini je prikladnom za procese reballinga, lemljenja i odlemljivanja, uz visokokvalitetne rezultate i smanjen rizik od oštećenja ploča.
Kompatibilnost:
Kompatibilna je s PCB pločama navedene veličine i debljine te prikladna za širok raspon BGA komponenti. Ugrađena vakuumska pumpa olakšava rukovanje bez potrebe za dodatnom opremom za plin.
- PLC sučelje s prikazom i kontrolom temperature u tri zone
- Tri neovisne zone grijanja: vrući zrak i infracrveno predgrijavanje
- Pohrana do 40 temperaturnih profila uz PID kontrolu
- Nosač za sprječavanje deformacije u zoni lemljenja
- Ventilator za hlađenje za bolju završnu obradu lemljenja
- Ugrađena vakuumska pumpa, bez potrebe za vanjskim izvorima plina
- Uključuje više mlaznica za vrući zrak, prilagodljivih
- Podržava PCB ploče do 500×300 mm i debljine 0.1 do 5 mm
- Jednofazno napajanje 220V, 4.0KVA
- Kompaktne dimenzije i približna težina 47 kg
Pitanja i odgovori kupaca
Koje prednosti donosi neovisna kontrola tri temperaturne zone u odnosu na reballing stanice s jednom zonom?
Neovisna kontrola tri zone (gornja, donja i predgrijavanje IR-om) omogućuje preciznije i ujednačenije zagrijavanje, smanjujući toplinski stres na PCB-u i minimizirajući rizik od oštećenja ili deformacije komponenti. U usporedbi s tim, stanice s jednom zonom obično imaju veću toplinsku varijabilnost i manju prilagodljivost složenim ili višeslojnim pločama.
Koje su točne dimenzije i težina Zhenxun ZX-D2 te što točno dolazi u kutiji?
Dimenzije Zhenxun ZX-D2 su 650 mm duljine, 700 mm širine i 550 mm visine; približna težina je 47 kg. Obično uključuje stanicu, set mlaznica za vrući zrak različitih veličina, nosače za PCB i korisnički priručnik. Dostupnost pojedinih dodataka može varirati ovisno o distribuciji.
Koje električne zahtjeve stanica treba ispuniti za ispravan rad i koje tolerancije nudi u pogledu napona i frekvencije?
Stanica radi s jednofaznim napajanjem od 220 V AC, prihvaća frekvenciju 50/60 Hz i zahtijeva maksimalnu snagu od 4,0 kVA. Njezine su komponente tolerantne na male tipične mrežne varijacije (±10% napona), ali stabilno napajanje preporučuje se kako bi se izbjegle pogreške pri zagrijavanju.
Koje se redovito održavanje preporučuje kako bi se osigurala toplinska stabilnost i pouzdan rad stanice?
Preporučuje se periodično čišćenje mlaznica za zrak, provjera filtra i stanja ventilatora te kalibracija K senzora prema učestalosti uporabe. Provjera kabelskih spojeva i odsutnosti prepreka u ventilacijskim zonama osigurava stabilnost toplinskih rampi i produljuje vijek trajanja uređaja.
Postoji li kompatibilnost ili ograničenja za rad s PCB-ima različitih debljina i koji su dopušteni rasponi?
ZX-D2 omogućuje rad s PCB-ima debljine od 0,1 mm do 5 mm, što pokriva većinu potrošačkih i profesionalnih ploča. Potrebno je prilagoditi nosače i toplinsku krivulju za ekstremne debljine te osigurati da dimenzije (do 500 × 300 mm) ne prelaze korisno područje.
Koju maksimalnu veličinu PCB ploče podržava Zhenxun ZX-D2 reballing stanica?
Podržava PCB ploče do veličine 500×300 mm.
Koji sustav kontrole temperature koristi ova stanica?
Koristi PID kontrolu s termoparom tipa K u zatvorenoj petlji za preciznu kontrolu.
Treba li stanica vanjski izvor plina?
Ne, ima ugrađenu vakuumsku pumpu pa ne treba vanjske izvore plina.
Koliko temperaturnih profila može pohraniti stanica?
Može pohraniti do 40 različitih temperaturnih profila.
Koje metode grijanja koristi stanica?
Koristi vrući zrak za glavno gornje i donje grijanje te infracrveno grijanje za donje predgrijavanje.
