Ako se redovito baviš popravcima elektronike, vjerojatno imaš nekoliko vrsta lemne, flux, odlemljivačku pleteničku i hrpu nastavaka za lemilicu. No postoji jedan proizvod koji ostaje gotovo nepoznat čak i među ljudima koji godinama rade popravke: lemna s bizmutom niske temperature.
Nije zamjena za klasičnu lemnu niti je najbolji izbor za svaki spoj. Njezina vrijednost leži u jednoj vrlo konkretnoj karakteristici: topi se na znatno nižoj temperaturi od uobičajenih legura.
Jedna od najkorištenijih kompozicija je Sn42Bi58, sastavljena od 42 % kositra i 58 % bizmuta. Njezina točka taljenja iznosi oko 138 °C. Da biste dobili predodžbu o razlici:
| Legura | Tali se na | Razlika |
|---|---|---|
| Sn42Bi58 (kositor-bizmut) | 138 °C | — |
| Sn63Pb37 (s olovom) | 183 °C | 45 °C više |
| SAC305 (bez olova) | 217 °C | 79 °C više |
U elektroničkom popravku ta razlika može biti ogromna.
Tražiš proizvod, ne čitanje? Imamo ga u dva oblika:

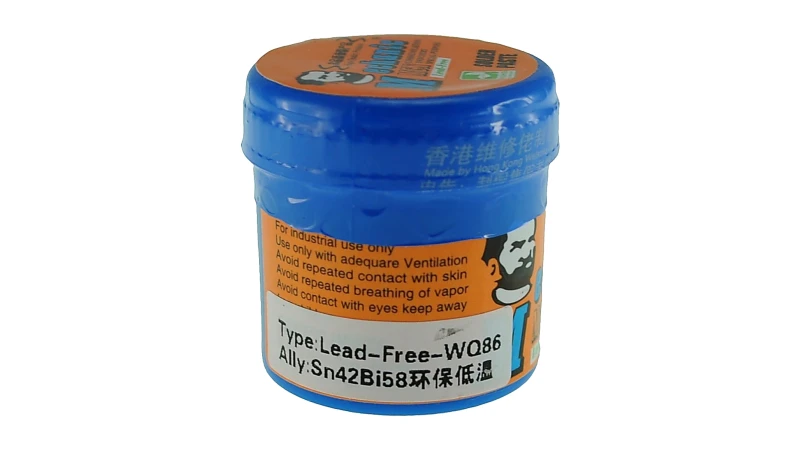

- Staklenka 50 g Sn42Bi58 — standardni format za radnu klupu
- Šprica 40 g s bizmutom — praktičnija za doziranje male količine točno tamo gdje treba
Što je posebno u lemni s bizmutom?
Sn42Bi58 je eutektička legura. To znači da prelazi iz čvrstog u tekuće stanje na vrlo preciznoj temperaturi — u ovom slučaju oko 138 °C.
No iza metalurške definicije krije se ono što je stvarno zanimljivo za rad na elektroničkoj pločici: možemo raditi s manje topline i manjim toplinskim opterećenjem PCB-a.
To je posebno korisno kad imamo osjetljive komponente, plastične konektore, tanke pločice, LED-ove, ljepila ili zone gdje previše topline može podići pad ili oštetiti samu pločicu.
I premda mnogi kupuju ovaj proizvod misleći isključivo na lemljenje pri niskoj temperaturi, vjerojatno mu je najzanimljivija primjena sasvim druga.
Trik koji potpuno mijenja način odlemljivanja
Ovdje lemna s bizmutom postaje stvarno korisna.
Zamislite da trebate skinuti HDMI, USB ili USB-C konektor, integrirani krug s mnogo nožica ili bilo koju drugu komponentu s nekoliko točaka spajanja. Problem obično nije rastopiti jedan spoj. Problem je postići da svi spojevi ostanu rastopljeni istovremeno.
Zagrijete jednu stranu, prijeđete na sljedeću, a kad stignete do drugog kraja — prva je već opet čvrsta. Uobičajeno rješenje je podići temperaturu i usmjeriti više vrućeg zraka. Funkcionira, ali povećava rizik od oštećenja pločice.
Sa Sn42Bi58 možemo napraviti nešto drugačije. Nanesemo malu količinu na postojeće lemne spojeve i pustimo da se obje legure pomiješaju. Unosom bizmuta značajno snižavamo točku taljenja te mješavine: spoj ostaje tekući dulje, a komponenta se skida znatno lakše.
U mnogim slučajevima razlika je iznenađujuća. Konektor koji je izgledao kao da je trajno prilijepljen za PCB može početi izlaziti gotovo bez ikakvog napora.
Za to je šprica praktičnija od staklenke: nanesete kap na svaki pad bez da punite pola pločice.
Ako moraš vući silom, nešto radiš krivo
Ovo je vjerojatno jedno od najvažnijih pravila pri odlemljivanju komponenti.
Ako morate jako povlačiti konektor ili podizati integrirani krug polugom, neki spoj još uvijek ga drži. I tu počinju problemi: istrgnuti pad-ovi, oštećene trace-ove, pukle vije i deformirani konektori.
Korištenje legure niske temperature upravo pomaže da se izbjegne ta situacija. Cilj nije istrgnuti komponentu. Cilj je postići da svi njezini lemni spojevi budu tekući kako bismo je mogli skinuti bez napora.
Manja temperatura znači manji rizik za pločicu
Toplina je neophodna za lemljenje i odlemljivanje, ali je i jedan od glavnih uzroka oštećenja tijekom popravka.
Moderne pločice mogu imati mnogo bakrenih slojeva i velike mase koje upijaju ogromne količine energije. Tada nailazimo na tipičnu situaciju: prislonimo lemilicu i čini se kao da se spoj ne želi topiti. Podignemo temperaturu. Nastavljamo grijati. I dok pokušavamo raditi na jednoj točki, cijelo područje PCB-a se zagrijava.
Lemnom niske temperature možemo smanjiti to toplinsko opterećenje i izbjeći probleme kao što su podignuti pad-ovi, deformacije plastike, oštećenja ljepila, delaminacija PCB-a ili nepotrebno zagrijavanje okolnih komponenti.
U popravku nije važna samo temperatura prikazana na ekranu stanice. Važno je i koliko dugo tu temperaturu primjenjujemo. Zato jako pomaže rad s predgrijačem s donje strane i zaštita okolnih zona Kapton trakom.
Gdje je posebno korisna?
USB, HDMI i USB-C konektori
Jedan su od najjasnijih primjera. Imaju dosta lemnih točaka i, u mnogim slučajevima, masivne metalne sidrišne noge spojene na masu. Održavati sve rastopljenim istovremeno može biti zahtjevno, a mala količina Sn42Bi58 može učiniti skidanje znatno jednostavnijim.
SMD integrirani krugovi
Može se koristiti i za skidanje komponenti s mnogo nožica. Ideja je ista: rasporediti leguru po svim kontaktima i postići da svi ostanu tekući dovoljno dugo.
Metalni oklopi (shield can-ovi)
Metalni oklopi zalemljeni izravno na pločicu također znaju biti problematični za skidanje jer imaju više lemnih točaka raspoređenih po opsegu. Snižavanje točke taljenja ovdje jako pomaže.
Pločice i komponente osjetljive na toplinu
Fleksibilne pločice, tanki PCB-ovi, komponente blizu plastike, mali elektronički moduli ili zone s ljepilima dobri su kandidati za rad na nižoj temperaturi.
Popravak LED rasvjete
LED-ovi su osjetljivi na prekomjernu toplinu. Legura niske temperature može biti zanimljiva kad želimo svesti toplinski stres na minimum tijekom popravka.
Pasta i žica Sn42Bi58 nisu posve ista stvar
Na internetu se Sn42Bi58 može naći u različitim oblicima: pasta, žica, laminati, kuglice, šipke i mali ingoti. Ponekad šipke privuku pažnju zbog relativno visokih cijena. Je li to ista stvar?
Metalna legura može biti identična, ali proizvod nije.
Šipka Sn42Bi58 je u osnovi čvrsti metal od kositra i bizmuta u tom omjeru. Pasta sadrži sitne čestice te iste legure pomiješane s flux-om i drugim komponentama koje omogućuju lako nanošenje. Flux pomaže uklanjanju oksida i olakšava kvašenje metalnih površina.
Za popravak elektronike pasta je obično najpraktičniji oblik jer možemo nanijeti vrlo male količine točno tamo gdje su potrebne. Zato su obje naše reference — staklenka 50 g i šprica 40 g — u obliku paste.
138 °C ne znači postaviti lemilicu na 138 °C
Ovo je česta pogreška.
To što se Sn42Bi58 topi na 138 °C ne znači da stanicu trebamo podesiti točno na tu temperaturu. Vrh lemilice neprestano prenosi toplinu na komponentu, trace-ove i cijelu bakrenu masu u okolini. Ako stanicu postavimo gotovo na istu temperaturu kao točku taljenja, prijenos topline bit će izuzetno spor.
Stvarna radna temperatura mora biti viša. Važno je pronaći ravnotežu pri kojoj se spoj brzo rastopi i toplinu možemo što prije ukloniti. Često je bolje raditi nekoliko sekundi na nešto višoj temperaturi nego dugo zadržavati premalenu toplinu.
I pazite na nastavak lemilice: ako je oksidiran i ne prima lemno, prijenos topline je znatno lošiji i na kraju ćete nepotrebno podizati temperaturu. Pasta za obnavljanje nastavaka to rješava u tren.
Zašto onda ne koristiti Sn42Bi58 za sve?
Jer ima i nedostataka. Legure s visokim udjelom bizmuta su općenito krhkije i manje duktilne od ostalih lemnih materijala.
Za mnoge primjene to nije problem. Međutim, treba ga imati na umu kad će spoj biti izložen udarcima, vibracijama, savijanjima ili ponavljanim mehaničkim naprezanjima.
To objašnjava situaciju koja na prvi pogled izgleda proturječno: Sn42Bi58 može biti odličan za skidanje komponente s mobitela, ali to ne znači da ga želimo koristiti za sve konačne spojeve na tom istom mobitelu.
Jedno je koristiti ga kao pomoć tijekom popravka. Drugo je odlučiti koju leguru želimo ostaviti kao konačni lemni spoj — tamo ćete obično posegnuti za Sn63/Pb37 ili za konvencionalnom pastom bez olova, ovisno o uređaju.
Oprez ako pločica ima lemu s olovom. Miješanjem bizmuta s određenim lemama koje sadrže olovo mogu nastati Sn-Bi-Pb kompozicije s iznimno niskim točkama taljenja — oko 96 °C pri određenim omjerima. To može biti problematično ako takva mješavina ostane kao dio konačnog spoja.
Zato je, kada koristimo Sn42Bi58 za olakšavanje odlemljivanja, dobra praksa naknadno ukloniti ostatke odlemljivačkom pleteničkom, dobro očistiti pad-ove i napraviti novi spoj s odgovarajućom lemom.
To je posebno važno imati na umu kod starih uređaja ili pločica kroz koje su prošle ranije reparature: često ne znamo kakvom je lemom radio prethodni serviser.
Ispunjava li lemna s bizmutom zahtjeve RoHS?
Legura Sn42Bi58 ne sadrži olovo. Kositar i bizmut također nisu među tvarima ograničenim Direktivom RoHS, pa se ova kompozicija široko koristi kao legura bez olova u primjenama kompatibilnima s RoHS-om.
Ipak, treba razlikovati sastav legure od konkretne certifikacije pojedinog proizvoda. Da biste tvrdili da je određena referenca certificirana kao RoHS, potrebno je imati odgovarajuću dokumentaciju proizvođača.
Na razini sastava, Sn42Bi58 je legura bez olova prikladna za primjene koje zahtijevaju lemne spojeve niske temperature.
Kako ga iskoristiti na pravi način
Nema potrebe puniti pločicu pastom. Za olakšavanje odlemljivanja obično je dovoljno dodati malu količinu i postići da se pravilno pomiješa s postojećim spojevima.
Važno je i ravnomjerno je rasporediti. Ako skidamo konektor od veinte puntos i devetnaest je tekuće a jedna je još čvrsta, samo ta jedna točka može istrgnuti pad.
Još jedan važan savjet: koristite flux kad je potrebno. Ponekad se svaki problem pokušava riješiti podizanjem temperature, dok nekoliko kapi dobrog flux-a može znatno poboljšati kvašenje i prijenos topline. Ako radite s lemama bez olova, RMA-223 ih izričito navodi.
Nakon korištenja Sn42Bi58 kao pomoći pri skidanju komponente, vrijedi dobro očistiti zonu: odlemljivačka pleteničke za uklanjanje prethodne mješavine, a izopropilni alkohol s antistatičkom četkicom za čišćenje pad-ova prije novog spoja.
I, kao i uvijek pri lemljenju elektronike, preporučuje se koristiti sustav za odvod dima. To što lemna ne sadrži olovo ne znači da je dobro udisati pare koje nastaju od flux-a.
Proizvod koji ćete vjerojatno više koristiti za odlemljivanje nego za lemljenje
To je možda najzanimljivija osobina lemne s bizmutom. Prodaje se kao lemna niske temperature, ali za mnoge koji se bave popravcima elektronike na kraju postaje alat za odlemljivanje.
Ne zamjenjuje lemnu koju inače koristite. Nema ni smisla koristiti je u svakom popravku. Jednostavno rješava jedan konkretan problem iznimno dobro.
Kad pred sobom imate konektor koji izgleda nemoguće skinuti, komponentu okruženu plastikom ili PCB koji upija svu toplinu koju mu date, legura Sn42Bi58 može potpuno promijeniti pristup poslu.
Jedan je od onih potrošnih materijala koji mogu tjednima stajati na radnoj klupi. Sve dok ne dođe taj teži popravak — i sjetite se da ga imate.
Tada shvatite zašto lemna s bizmutom zaslužuje mjesto uz flux, odlemljivačku pleteničku i klasičnu lemnu.
