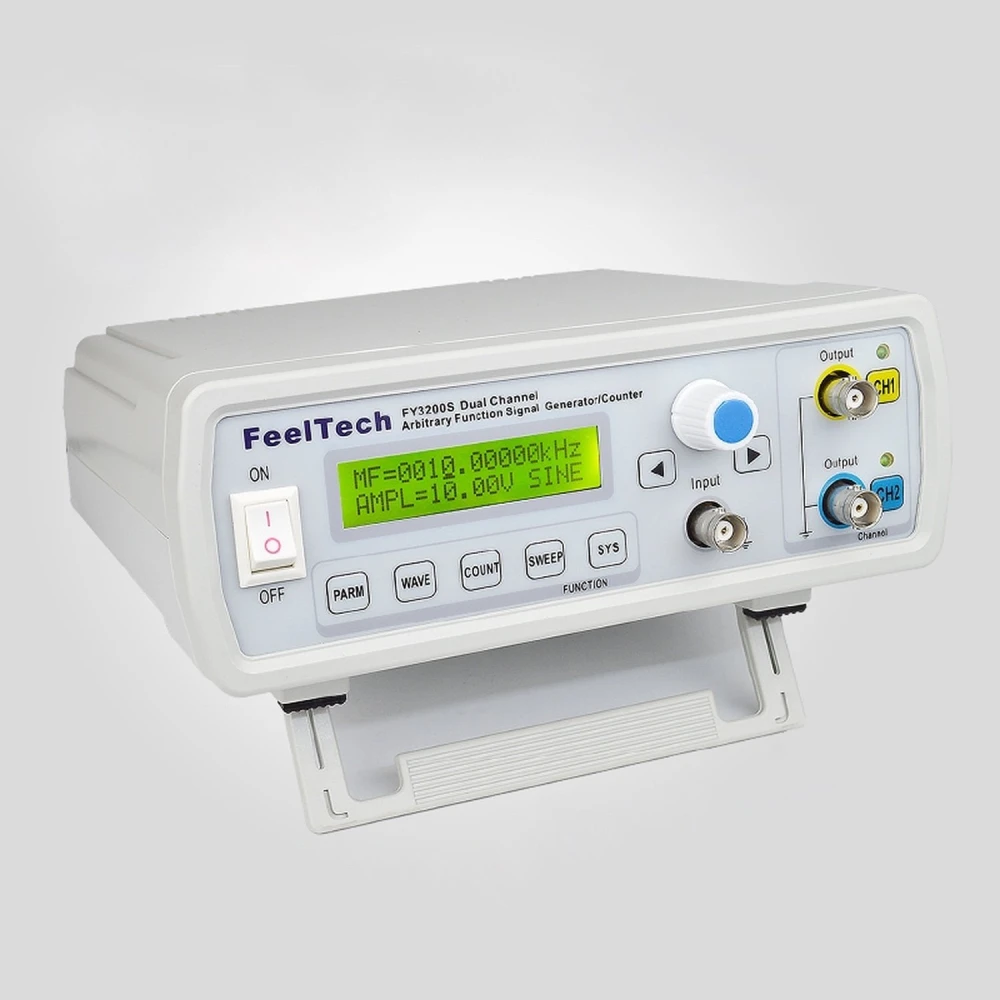

Arbitrarni funkcijski generator FY3212S 12MHz FeelTech

Arbitrarni funkcijski generator FY3212S 12MHz tvrtke FeelTech napredni je elektronički instrument dizajniran za generiranje arbitrarnih valnih oblika s visokom preciznošću i stabilnošću. Ovaj dvokanalni DDS (Direct Digital Synthesis) uređaj omogućuje generiranje više vrsta valova, uključujući sinusni, pravokutni, trokutasti, pilasti i korisnički definirane oblike, s frekvencijskim rasponom do 12 MHz za sinusne valove i do 6 MHz za ostale oblike.

Opremljen integriranim frekvencmetrom koji podržava do 100 MHz, FY3212S idealan je za primjene u elektroničkom inženjerstvu, istraživačkim laboratorijima, proizvodnim linijama i nastavi. Njegova tehnologija površinske montaže i CMOS integrirani krug osiguravaju visoku otpornost na smetnje i dug vijek trajanja.

Ključne značajke

• Neovisni dvokanalni izlaz (CH1 i CH2) s izlaznom amplitudom ≥ 20Vp-p bez opterećenja.
• Unaprijed postavljeni i arbitrarni valni oblici: 14 uobičajenih oblika i mogućnost učitavanja prilagođenih oblika.
• Visoka razlučivost i preciznost: Razlučivost frekvencije 10 mHz i točnost frekvencije ±5×10⁻⁶.
• Podesivi radni ciklus: Od 0.1% do 99.9% za pravokutni val.
• Funkcija sweepa: Konfigurabilni linearni i logaritamski sweep za CH1.
• Mjerenje frekvencije: Ugrađeni mjerač za unutarnje i vanjske signale do 100 MHz.
• Digitalno i ručno upravljanje: Tipke i kotačić s LCD1602 zaslonom za precizne postavke.
• Memorija za 20 skupova korisnički definiranih parametara.

Tehničke specifikacije

• Frekvencija sinusnog vala: 0 Hz do 12 MHz
• Frekvencija pravokutnog i trokutastog vala: 0 Hz do 6 MHz
• Frekvencija arbitrarnih valnih oblika: 0 Hz do 6 MHz
• Izlazna impedancija: 50 ohms ±10%
• DC pomak: ±10 V
• Izobličenje sinusnog vala: ≤ 0.8% na 1 kHz
• Vrijeme porasta i pada pravokutnog vala: ≤ 100 ns
• TTL sinkronizirani izlaz na oba kanala s podesivom fazom
• Raspon ulaznog napona za frekvencmetar: 2 Vp-p do 20 Vp-p
• Dimenzije: 200 mm x 190 mm x 90 mm
• Težina: 500 g (glavna jedinica), 150 g (pribor)

Tipične primjene

Ovaj generator idealan je za ispitivanje i razvoj u elektronici, simulaciju signala za komunikacijsku opremu, kalibraciju instrumenata, eksperimentiranje u obrazovnim laboratorijima i kontrolu kvalitete u industrijskoj proizvodnji.

Kompatibilnost i pribor

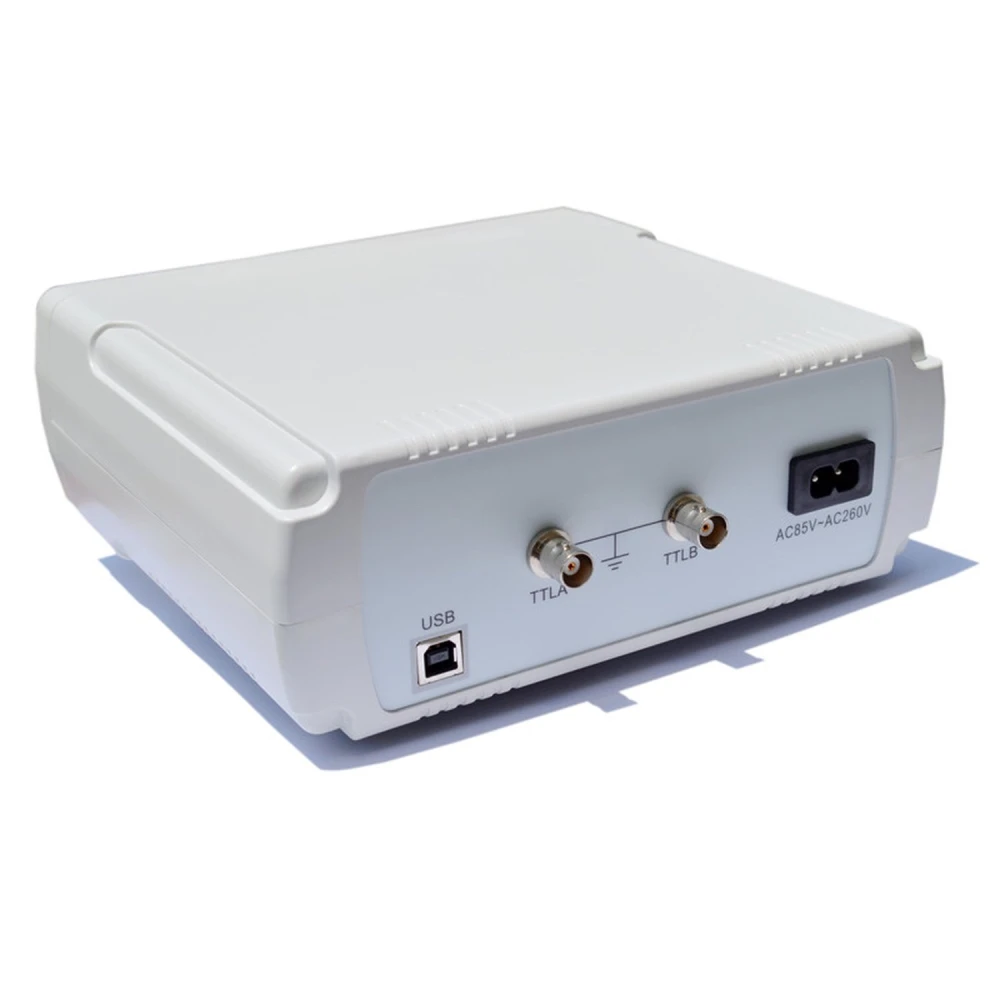

Uključuje kabel za napajanje, USB kabel s kvadratnim priključkom, Q9 žičane kopče i CD sa softverom. Kompatibilan je sa sustavima koji podržavaju USB vezu za upravljanje i daljinsku konfiguraciju.

Stanje dostupnosti

Trenutno ovaj proizvod je rasprodan. Preporučuje se provjeriti alternative ili kontaktirati za informacije o ponovnoj dostupnosti.

• Dvokanalni DDS s neovisnim izlazima CH1 i CH2
• Maksimalna frekvencija sinusnog vala: 12 MHz
• Ugrađeni frekvencmetar do 100 MHz
• Valni oblici: sinusni, pravokutni, trokutasti, pilasti i arbitrarni
• Podesivi radni ciklus od 0.1% do 99.9%
• Funkcija linearnog i logaritamskog sweepa na CH1
• Memorija za 20 prilagođenih konfiguracija
• LCD1602 zaslon za digitalno i ručno upravljanje
• Visoka preciznost i niska izobličenja generiranih signala
• Tehnologija površinske montaže i CMOS integrirani krug
