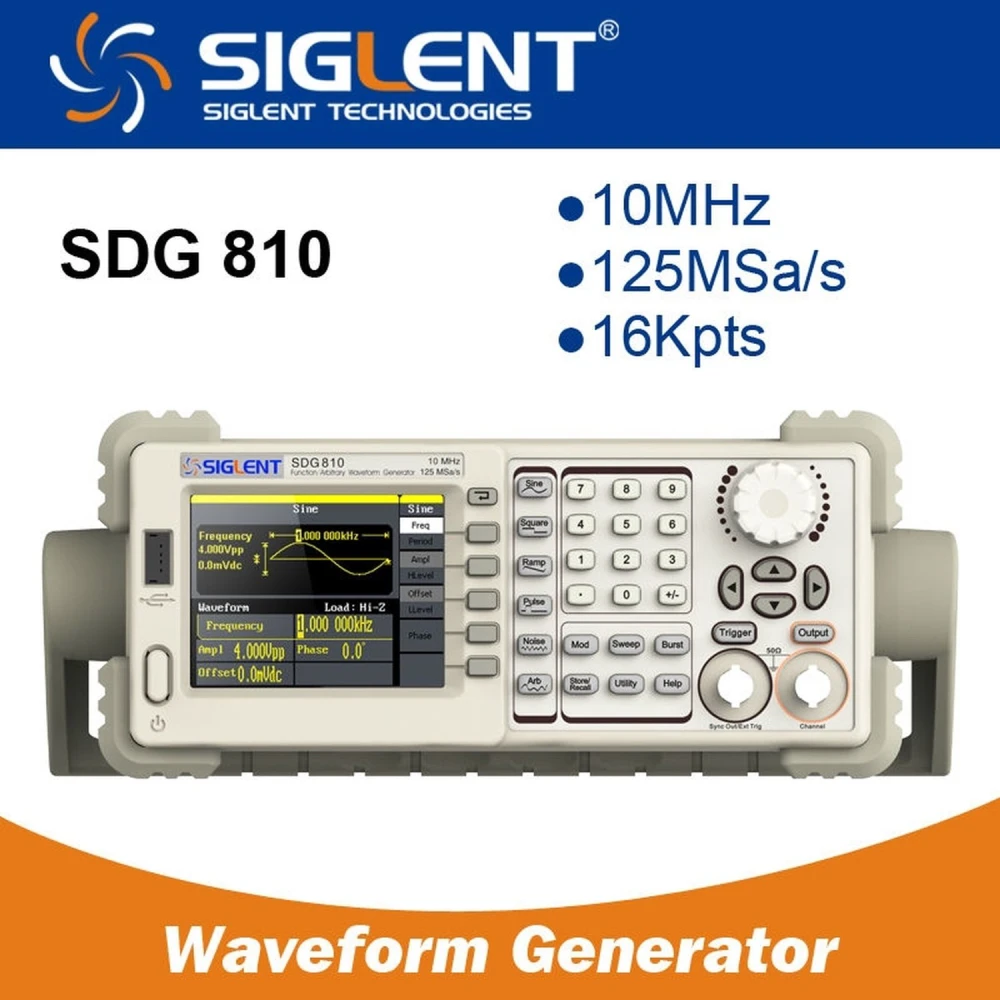

Arbitražni funkcijski generator Siglent SDG810 10MHz za elektroničke primjene
Brend: Siglent
PDV uključen (Bez poreza: 177,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 212,40 € | -4% |
| 10+ | 207,98 € | -6% |
| 20+ | 199,13 € | -10% |
Arbitražni funkcijski generator Siglent SDG810 10MHz napredan je instrument osmišljen za pružanje preciznih i svestranih signala u profesionalnim i obrazovnim elektroničkim primjenama. Opremljen naprednom DDS tehnologijom, omogućuje maksimalnu izlaznu frekvenciju od 10MHz i brzinu uzorkovanja od 125 MSa/s, čime osigurava visoku kvalitetu signala i rezoluciju.
Ovaj generator ima jedan izlazni kanal i podržava pet standardnih valnih oblika, uz 46 ugrađenih arbitrarnih valnih oblika, uključujući DC. Inovativna tehnologija EasyPulse omogućuje generiranje impulsa s malim podrhtavanjem i brzim bridovima, uz precizno podešavanje radnog ciklusa, brida i širine impulsa.
Glavne značajke:
- Napredna DDS tehnologija s 14-bitnom vertikalnom rezolucijom za čiste i precizne signale.
- Jedan izlazni kanal sa standardnim valnim oblicima: sinusni, kvadratni, pilasti, impulsni i gaussovski bijeli šum.
- 46 ugrađenih arbitrarnih valnih oblika za maksimalnu fleksibilnost.
- Potpune modulacijske funkcije: AM, DSB-AM, FM, PM, FSK, ASK, PWM, linearni/logaritamski sweep i burst.
- USB Host i USB uređaj sučelje za pohranu i ažuriranje softvera.
- Mogućnost pohrane do 10 prilagođenih arbitrarnih valnih oblika u nevolatilnu memoriju.
- Kompatibilan s digitalnim memorijskim osciloskopima SIGLENT za naprednu laboratorijsku integraciju.
- EasyWave softver za jednostavno uređivanje i konfiguraciju arbitrarnih valnih oblika.
Tehničke specifikacije:
- Model: SDG810
- Maksimalna izlazna frekvencija: 10MHz
- Izlazni kanali: 1
- Brzina uzorkovanja: 125 MSa/s
- Duljina valnog oblika: 16 kpts
- Rezolucija frekvencije: 1 µHz
- Vertikalna rezolucija: 14 bits
- Valni oblici: Sinusni, kvadratni, pilasti, impulsni, gaussovski bijeli šum i arbitrarni valni oblici.
- Raspon frekvencije po valnom obliku:
- Sinusni val: 1 µHz do 10 MHz
- Kvadratni val: 1 µHz do 10 MHz
- Impuls: 500 µHz do 5 MHz
- Pilasti/Trokutasti: 1 µHz do 300 kHz
- Gaussovski bijeli šum: >10 MHz bandwidth (-3dB)
- Arbitrarni valni oblik: 1 µHz do 5 MHz
- Modulacija: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Amplituda: 4 mVpp do 20 Vpp (HighZ), 2 mVpp do 10 Vpp (50 ohm)
Tipične primjene:
- Generiranje signala za ispitivanje i kalibraciju elektroničkih sklopova.
- Simulacija signala za razvoj i testiranje komunikacijskih sustava.
- Obrazovanje i osposobljavanje iz elektronike i telekomunikacija.
- Integracija s digitalnim osciloskopima za naprednu analizu signala.
Kompatibilnost: Kompatibilan je sa softverom EasyWave za napredno uređivanje i s digitalnim osciloskopima SIGLENT, što olakšava integrirano radno okruženje za profesionalce i tehničare.
Napomena: Trenutno ovaj proizvod nije na zalihi. Provjerite našu trgovinu za alternativne opcije ili za primanje obavijesti o dostupnosti.
- Napredna DDS tehnologija s 125 MSa/s i 14-bitnom vertikalnom rezolucijom
- Maksimalna izlazna frekvencija od 10MHz s 1 izlaznim kanalom
- 46 ugrađenih arbitrarnih valnih oblika i 5 standardnih oblika
- Modulacijske funkcije AM, FM, PM, PWM i druge
- USB Host i USB uređaj sučelje za pohranu i ažuriranje
- Nevolatilna memorija za 10 korisničkih arbitrarnih valnih oblika
- Kompatibilan s digitalnim osciloskopima SIGLENT za integraciju
- EasyWave softver za uređivanje arbitrarnih valnih oblika
Pitanja i odgovori kupaca
Koje su dimenzije, težina i što dolazi u kutiji generatora?
Generator SDG810 mjeri približno 261 mm x 112 mm x 295 mm i teži oko 2,6 kg. U kutiji se isporučuju generator, kabel za napajanje, korisnički priručnik, USB kabel i, ovisno o dobavljaču, barem jedan BNC kabel te CD sa softverom.
Treba li neki dodatni softver ili hardver za povezivanje s računalom ili korištenje svih funkcija?
Može se povezati s PC-jem putem USB-a. Za napredno uređivanje arbitrarnyh valnih oblika preporučuje se instalacija Siglent EasyWave softvera (besplatno preuzimanje). Nije potreban poseban dodatni hardver, ali PC mora imati Windows (provjeriti točnu kompatibilnost prema verziji).
Kakvu toleranciju uređaj ima na varijacije napona i koja je njegova tipična potrošnja?
Radi na standardnim AC naponima (100–240 V, 50/60 Hz) i dizajniran je da podnosi manje oscilacije unutar tog raspona. Maksimalna prijavljena potrošnja je 25 W. Za stabilnost i trajnost preporučuje se uporaba u reguliranim električnim instalacijama i izbjegavanje prenapona iznad tih vrijednosti.
U kojim je tehničkim aspektima SDG810 bolji od sličnih DDS generatora?
SDG810 se ističe EasyPulse tehnologijom, koja omogućuje impulse s brzim uzlaznim/silaznim bridovima i niskim jitterom, neovisno o frekvenciji ili duty cycleu, čime po kvaliteti signala i kontroli nadmašuje većinu konvencionalnih DDS generatora u svom cjenovnom rangu.
Koja je maksimalna izlazna frekvencija generatora Siglent SDG810?
Maksimalna izlazna frekvencija je 10 MHz.
Koliko izlaznih kanala ima ovaj funkcijski generator?
Ima jedan izlazni kanal.
Koje vrste valnih oblika može generirati?
Može generirati standardne valne oblike kao što su sinusni, kvadratni, pilasti, impulsni, gaussovski bijeli šum i 46 ugrađenih arbitrarnih valnih oblika.
Je li moguće pohraniti prilagođene valne oblike?
Da, ima 10 nevolatilnih memorijskih mjesta za korisničke arbitrarne valne oblike.
S kojim je uređajima kompatibilan Siglent SDG810?
Kompatibilan je s digitalnim memorijskim osciloskopima SIGLENT i može se povezati putem USB-a za pohranu i ažuriranje.
