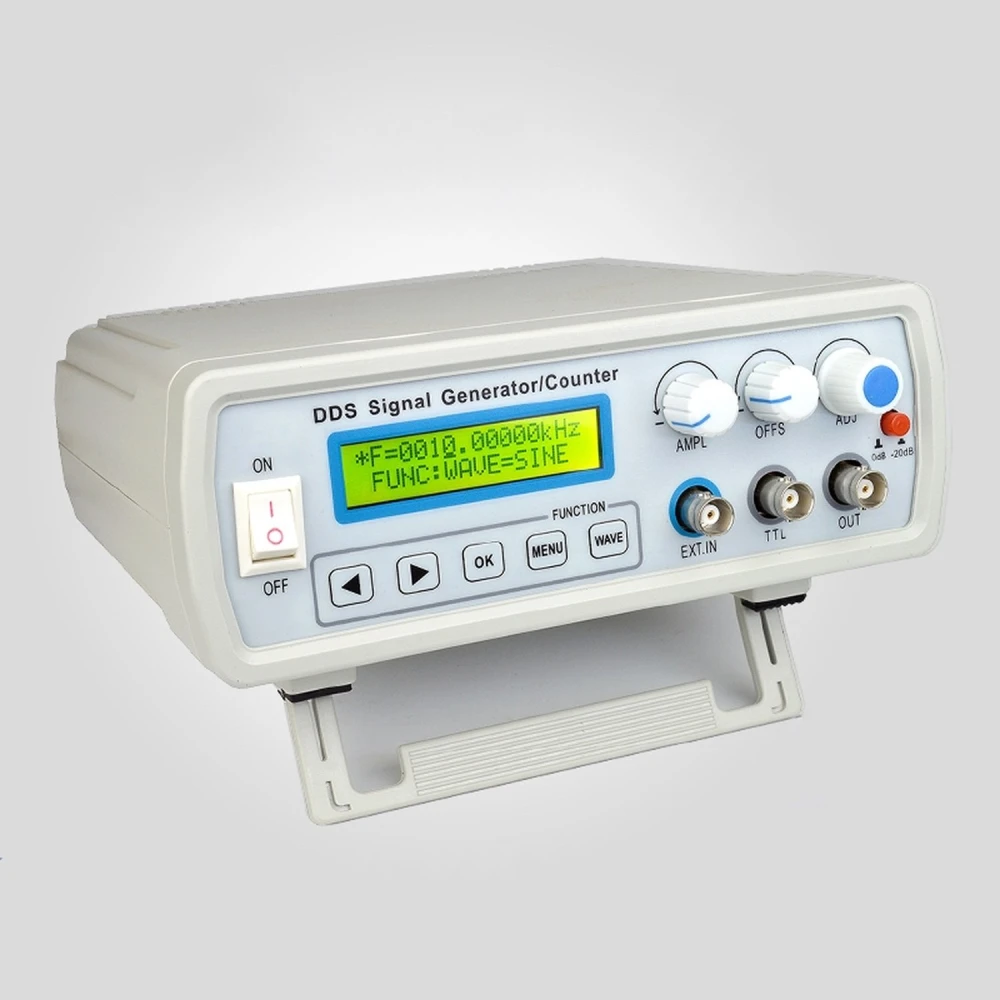

DDS funkcijski generator FY2112S 12 MHz s frekvencmetrom i USB vezom za PC
Brend: FeelTech
PDV uključen (Bez poreza: 62,00 €)
Količinski popusti
| Količina | Cijena | Spremi |
|---|---|---|
| 2+ | 74,40 € | -4% |
| 10+ | 72,85 € | -6% |
| 20+ | 68,20 € | -12% |
DDS funkcijski generator FY2112S je napredni uređaj za izravnu digitalnu sintezu (DDS) temeljen na FPGA tehnologiji koji omogućuje generiranje sinusnih, kvadratnih, trokutastih i pilastih signala s visokom preciznošću i stabilnošću. Njegov frekvencijski raspon obuhvaća od 0,01 Hz do 12 MHz za sinusne valove i do 2 MHz za ostale oblike valova, uz rezoluciju od 10 mHz, što ga čini nezamjenjivim alatom za hobiste, elektroničke laboratorije, proizvodne linije i nastavu.
Ovaj generator integrira frekvencmetar s mogućnošću mjerenja do 60 MHz, što olakšava preciznu provjeru unutarnjih i vanjskih signala. Osim toga, ima sinkronizirani TTL izlaz i učinkovitu izlaznu amplitudu od 9 Vpp bez opterećenja, s podešavanjem radnog ciklusa kvadratnog vala od 1% do 99%. Njegova funkcija linearnog sweepa omogućuje pretraživanje frekvencije s podesivim početnim i završnim točkama, idealno za dinamička ispitivanja.
Glavne značajke:
- Višenamjenski i prijenosan, jednostavan za nošenje.
- Visoka preciznost frekvencije sa stabilnošću od ±2×10⁻⁶ i niskim harmonijskim izobličenjem (≤0.8% na 1 kHz).
- Širok izbor valnih oblika: sinusni, kvadratni, trokutasti, uzlazni i silazni pilasti val.
- Memorija za pohranu do 10 prilagođenih postavki parametara za ponovljenu upotrebu.
- LCD1602 zaslon na engleskom jeziku za jasan prikaz i jednostavno upravljanje tipkama i okretnim gumbom.
- TTL izlaz s amplitudom većom od 3 Vpp i mogućnošću napajanja više od 20 TTL opterećenja.
- Konfigurabilna beeper funkcija za zvučna upozorenja.
- Uključena USB veza za napajanje i komunikaciju s PC-jem, što olakšava integraciju u sustave i daljinsko upravljanje.
- Kompaktan dizajn s dimenzijama 200x190x90 mm i visokom pouzdanošću zahvaljujući tehnologiji površinske montaže i integriranim sklopovima velikog opsega.
Tehničke specifikacije:
- Frekvencija sinusnog vala: 0 Hz - 12 MHz
- Frekvencija kvadratnog, trokutastog i ostalih valova: 0 Hz - 2 MHz
- Rezolucija frekvencije: 0,01 Hz (10 mHz)
- Točnost frekvencije: ±5×10⁻⁶
- Izlazna amplituda: ≥9 Vpp bez opterećenja
- Izlazna impedancija: 50 Ω ± 10%
- DC polarizacija: ±3 V
- Radni ciklus kvadratnog vala: 1% do 99%
- Mjerenje frekvencije: 1 Hz - 60 MHz, raspon brojanja do 4294967295
- Napajanje: DC 5V 1A putem priloženog USB kabela
- Radna temperatura: 0 °C do 40 °C
- Vlažnost: manja od 80%
Tipične primjene:
- Generiranje signala za ispitivanje i kalibraciju u elektroničkim laboratorijima.
- Razvoj i testiranje elektroničkih sklopova i digitalnih sustava.
- Obrazovne primjene za poučavanje elektronike i telekomunikacija.
- Integracija u proizvodne linije za kontrolu i dijagnostiku opreme.
DDS funkcijski generator FY2112S kompatibilan je sa sustavima koji zahtijevaju precizne i stabilne signale, a njegova USB veza omogućuje upotrebu sa softverom za upravljanje na PC-ju radi lakše automatizacije i analize.
- DDS funkcijski generator do 12 MHz i frekvencmetar do 60 MHz
- Izlaz sinusnog, kvadratnog, trokutastog i pilastog signala
- Izlazna amplituda ≥9 Vpp bez opterećenja i radni ciklus podesiv od 1% do 99%
- LCD1602 zaslon na engleskom i upravljanje tipkama i okretnim gumbom
- Funkcija linearnog sweepa s podesivim početnim i završnim točkama
- Memorija za pohranu do 10 prilagođenih postavki
- Sinkronizirani TTL izlaz s mogućnošću za više od 20 TTL opterećenja
- USB veza za napajanje i komunikaciju s PC-jem uključena
- Visoka preciznost i stabilnost frekvencije s niskim harmonijskim izobličenjem
- Kompaktan, prijenosan dizajn i visoka pouzdanost uz tehnologiju površinske montaže
Pitanja i odgovori kupaca
Koje su fizičke dimenzije, težina i što dolazi u kutiji pri kupnji ovog funkcijskog generatora?
Uređaj ima približne dimenzije 170 mm × 115 mm × 38 mm i težinu oko 0,55 kg. U kutiji se nalaze FY2112S generator, USB kabel, 5 V napajanje i korisnički priručnik.
Je li kompatibilan sa sustavima od 110 V i 220 V te koje se vrste konektora koriste na izlazima?
FY2112S koristi vanjsko 5 V napajanje (obično uključeni adapter koji podržava 100–240 V AC). Njegovi glavni izlazi su BNC za signale i sinkronizaciju, a ima i USB tip B priključak za spajanje na PC.
Koje su preporuke za izbjegavanje oštećenja zbog preopterećenja ili nepravilne uporabe tijekom mjerenja i generiranja vala?
Preporučuje se ne prekoračiti navedeno opterećenje (tipično minimalno 50 Ω na izlazu) niti primjenjivati vanjske napone na izlaze. Rad unutar navedenog temperaturnog raspona (0–40 °C) i osiguravanje odgovarajuće ventilacije produljit će vijek trajanja.
U odnosu na druge DDS laboratorijske generatore, koja je tehnička prednost FY2112S u pogledu omjera cijene i frekvencijskog raspona?
FY2112S se ističe time što nudi do 12 MHz s rezolucijom od 10 mHz i funkciju frekvencmetra do 60 MHz u kompaktnom i jeftinom uređaju, iako ograničava izlaznu amplitudu na 9 Vpp i napredne funkcije u odnosu na modele više klase.
Koji je frekvencijski raspon koji FY2112S može generirati?
FY2112S može generirati sinusne signale od 0,01 Hz do 12 MHz te kvadratne, trokutaste i druge valne oblike do 2 MHz.
Koje vrste valnih oblika može generirati ovaj generator?
Može generirati sinusne, kvadratne s podesivim radnim ciklusom, trokutaste, uzlazne i silazne pilaste valove.
Ima li generator funkciju mjerenja frekvencije?
Da, uključuje frekvencmetar s rasponom mjerenja od 1 Hz do 60 MHz za unutarnje i vanjske signale.
Kako se generator povezuje s PC-jem?
Povezuje se putem priloženog USB kabela koji također osigurava napajanje DC 5V 1A.
Je li moguće spremiti prilagođene postavke?
Da, uređaj može pohraniti do 10 grupa parametara za lakšu ponovljenu upotrebu.
